Главная » Schneider Electric » TeSys » Schneider LTMR08MBD контроллер двигателя 8A Modbus

Schneider LTMR08MBD контроллер двигателя 8A Modbus

42 500 ₽

Schneider LTMR08MBD контроллер управления двигателем TeSys T. Ток 0,4-8A, 24V DC, Modbus, 6 входов, 3 выхода, защита от перегрузки и несимметрии фаз.

Категория: Бренд: ,

Описание

Schneider Electric LTMR08MBD контроллер управления двигателем (мотор-менеджер) из серии TeSys T. Устройство предназначено для управления, защиты и мониторинга трехфазных асинхронных электродвигателей в системах промышленной автоматизации. Модуль объединяет функции пускателя, защиты от перегрузки и устройства мониторинга параметров сети.

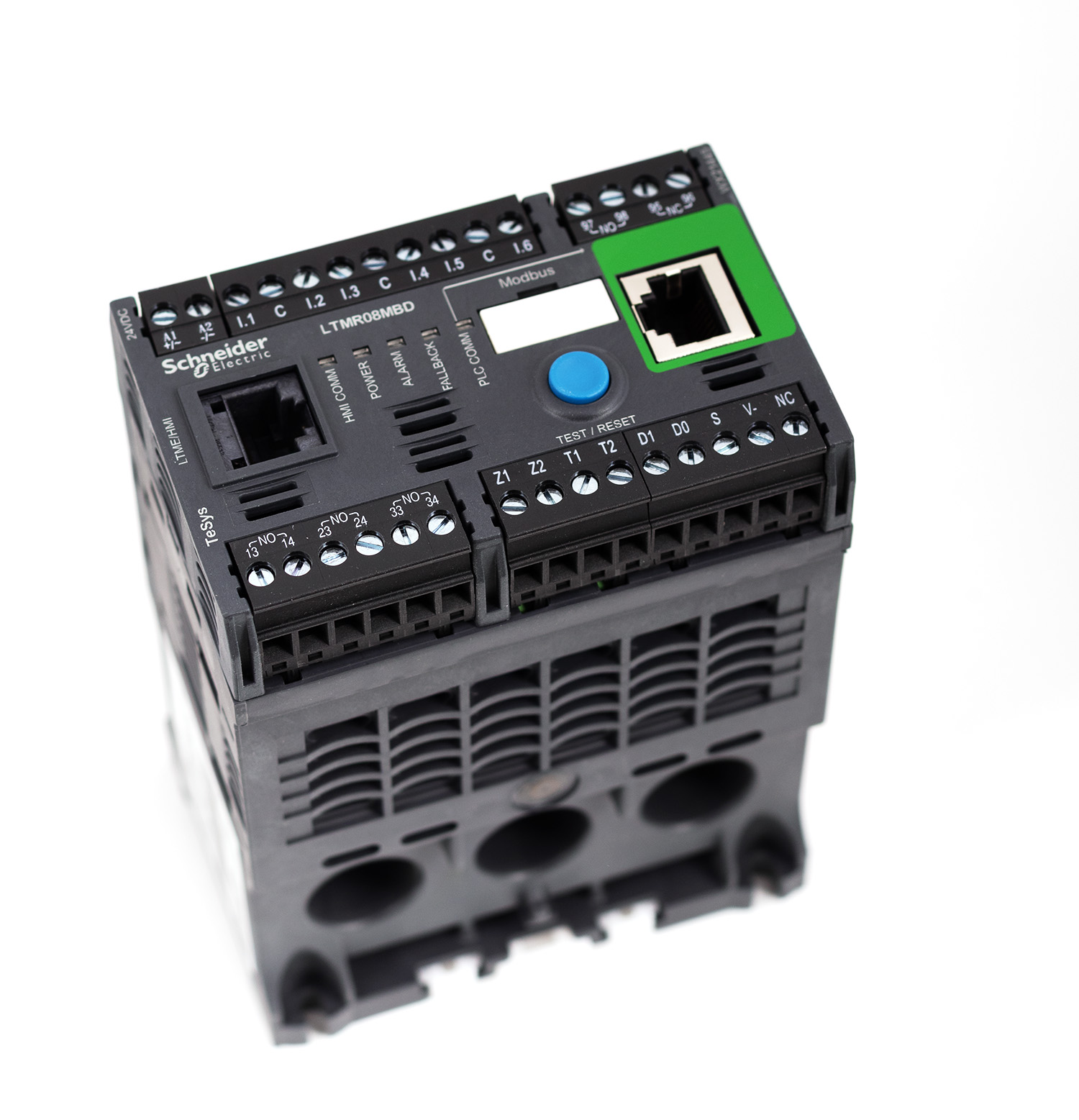

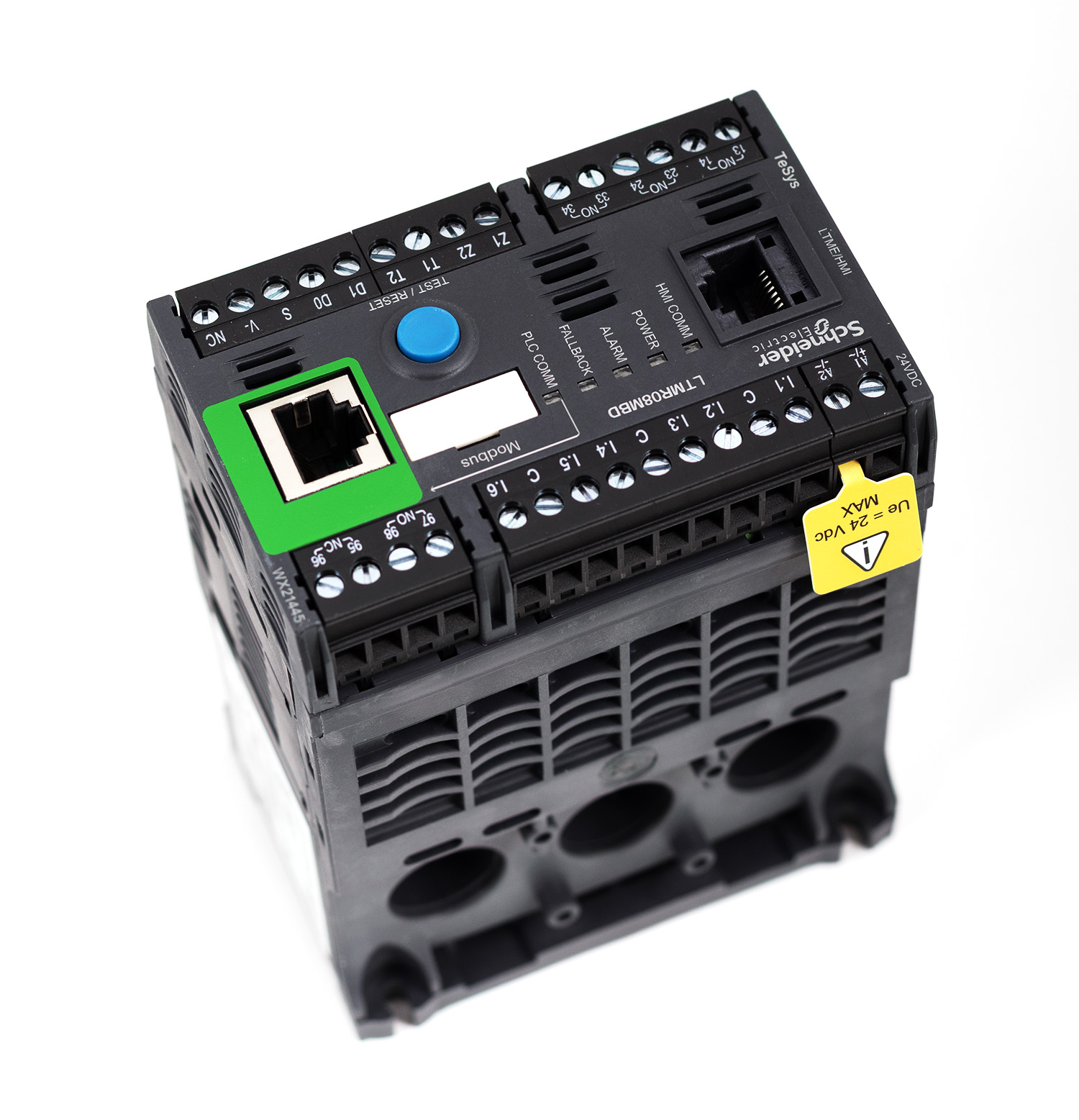

Контроллер выполнен в корпусе для монтажа на DIN-рейку шириной 91 мм, высотой 61 мм и глубиной 122,5 мм. Подключение управляющих цепей выполняется через винтовые клеммы. На передней панели расположены светодиоды для индикации состояния.

Основные технические характеристики:

Параметр Значение
Производитель Schneider Electric
Серия / Семейство TeSys T
Артикул (Part Number) LTMR08MBD
EAN 3389119404624
Тип устройства Контроллер управления двигателем (Motor Controller)
Диапазон измерения тока 0,4…8 А
Номинальное напряжение управления (Us) 24 В DC
Допустимый диапазон напряжения 20,4…26,24 В DC
Потребляемый ток 56…127 мА
Протокол связи Modbus
Интерфейс связи Modbus 2-wire RS485, адресация 1…247, скорость 1,2…19,2 кбит/с
Количество дискретных входов 6
Релейные выходы 3 NO + 1 NO/NC сигнал ошибки
Коммутационная способность выходов 5 А при 250 В AC / 5 А при 30 В DC
Стойкость к короткому замыканию 100 кА
Номинальное напряжение изоляции (Ui) 690 В
Номинальное импульсное напряжение (Uimp) 6 кВ (цепи тока/напряжения)
Степень защиты IP20
Способ монтажа DIN-рейка
Тип соединения Винтовые клеммы
Сечение провода (управление) 0,2…2,5 мм² (AWG 24…14)
Габаритные размеры (Ш × В × Г) 91 × 61 × 122,5 мм
Масса 0,53 кг
Диапазон рабочих температур −20…+60 °C
Сертификация EN/IEC 60947-1, UL 508, CSA C22.2 No 14
Страна происхождения Китай



Эксплуатационные параметры и условия монтажа:

Контроллер рассчитан на эксплуатацию в диапазоне температур от −20 до +60 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную DIN-рейку. Подключение выполняется через винтовые клеммы с моментом затяжки 0,5…0,6 Н·м.

Контроллер обеспечивает следующие функции защиты:

  • Тепловая защита от перегрузки
  • Защита от несимметрии фаз
  • Защита от обрыва фазы
  • Защита от заклинивания ротора
  • Защита от колебаний нагрузки
  • Защита от изменения коэффициента мощности
  • Защита от утечки на землю

Управление устройством возможно через клеммную колодку, HMI (панель оператора) или коммуникационный порт. Опционально доступен модуль расширения для измерения напряжения, мощности и энергии.

Типовые применения:

  • Насосы, вентиляторы и компрессоры — управление и защита приводов.
  • Конвейерные системы и транспортеры — контроль и защита двигателей.
  • Станкостроение — управление двигателями металлообрабатывающих станков.
  • Упаковочное оборудование — защита и мониторинг двигателей.
  • Системы автоматизации зданий (BMS) — управление и защита электродвигателей инженерных систем.

Информация для заказа:

  • Артикул: LTMR08MBD
  • EAN: 3389119404624
  • Программное обеспечение для настройки: TeSys Programmer

Детали

Состояние

Новый

FAQs

Часто задаваемые вопросы о Schneider Electric LTMR08MBD

1. Чем LTMR08MBD отличается от LTMR100MBD?

Основное отличие — диапазон измеряемого тока. LTMR08MBD рассчитан на токи от 0.4 до 8 А, LTMR100MBD — от 5 до 100 А. Оба контроллера работают от 24 В DC и используют протокол Modbus. Выбор модели определяется номинальным током защищаемого двигателя. Конфигурация, созданная для LTMR08, не будет работать на LTMR27 или LTMR100 из-за разных диапазонов токов.

2. Как подключить LTMR08MBD к сети Modbus?

На передней панели контроллера есть два порта для подключения к Modbus: разъём RJ45 и винтовой клеммник. Активным может быть только один интерфейс — использовать оба одновременно нельзя. Для RJ45 контакты D1 и D0 соответствуют 4 и 5 пину соответственно.

3. Как сбросить состояние защитного отключения (trip), если оно не сбрасывается?

Если контроллер перешёл в состояние trip и не сбрасывается, выполните следующие действия: отключите питание, подождите 30 секунд, затем включите питание снова. Если отключение сохраняется, контроллер, скорее всего, неисправен и требует замены.

4. Какое ПО используется для настройки контроллера?

Для настройки и программирования используется ПО SoMove версии 2.6 или выше с установленным драйвером TeSys T DTM. Также доступна утилита TeSys Programmer. Для подключения к ПК требуется USB-кабель TCSMCNAM3M002P.

5. На какие неисправности указывает код ошибки F09 при работе с LTMCUF?

Ошибка F09 («No config valid») появляется, когда в памяти устройства нет корректной конфигурации. Это штатное сообщение для нового устройства — оно напоминает, что перед использованием функции FDR необходимо выполнить резервное копирование конфигурации.

6. Контроллер сообщает о стартовой ошибке самодиагностики. В чём причина?

Ошибка возникает, когда LTMR находится в режиме RUN, но не измеряет ток двигателя. Проверьте: целостность релейных выходов контроллера; цепи управления и питания; подключение измерительных трансформаторов тока (CT); подключён ли двигатель и правильно ли задан номинальный ток в настройках.

7. Можно ли использовать LTMR08MBD с модулем расширения LTME?

Да, контроллер поддерживает подключение модуля расширения LTME для измерения напряжения, мощности и энергии. Однако если в конфигурации активированы параметры, связанные с LTME, а модуль не подключён, при восстановлении конфигурации возникнет ошибка.

8. Какова максимальная длина кабеля для связи по Modbus?

В документации Schneider Electric не указана конкретная максимальная длина для LTMR08MBD. Для сетей RS-485 с протоколом Modbus RTU общая рекомендация — не более 1200 метров при скорости до 19200 бит/с. Для надёжной работы на больших расстояниях используйте экранированную витую пару и терминальные резисторы на концах линии.

9. Совместим ли LTMR08MBD с контроллерами других производителей?

Контроллер поддерживает протокол Modbus RTU по интерфейсу RS-485, что позволяет интегрировать его с большинством ПЛК, SCADA-систем и HMI-панелей, поддерживающих этот протокол. Для корректной работы необходимо согласовать параметры связи: адрес устройства (1…247), скорость (1.2…19.2 кбит/с) и контроль чётности.

10. Контроллер обнаруживает ток меньше номинального. В чём может быть причина?

Возможные причины: неправильно выбран диапазон токов в настройках; неверно подключены или неисправны измерительные трансформаторы тока; двигатель не нагружен или работает на холостом ходу. Также ошибка может возникать, если для LTMR100 задан ток менее 5 А — контроллер не сможет корректно измерять такие значения.
