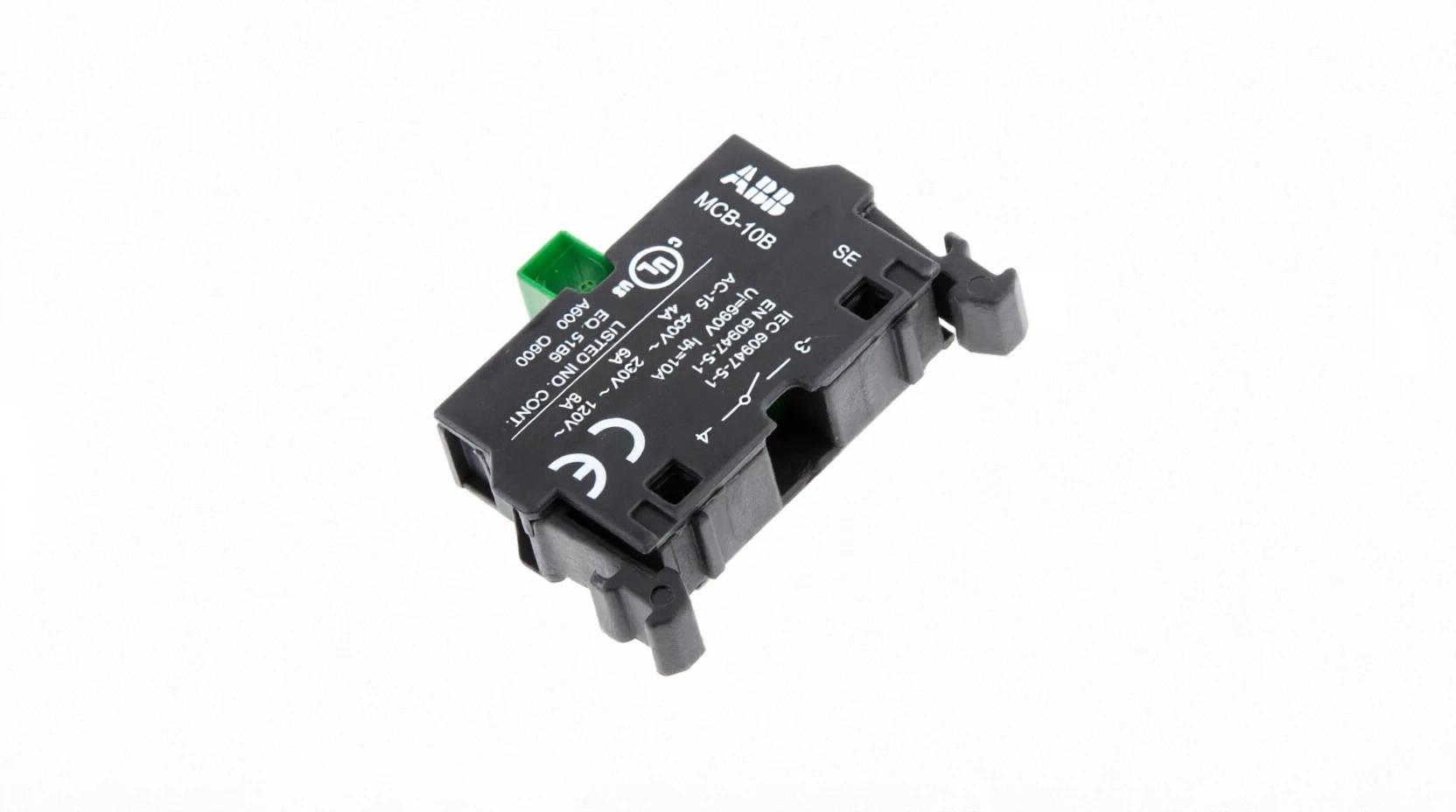

ABB MCB-10B контактный блок 1NO для панелей 22мм
750 ₽
ABB MCB-10B (1SFA611610R2001) контактный блок, 1NO, 6А, 690В, серебряные контакты, монтаж сзади, винтовые клеммы, IP20, -25…+70°C.
Описание
ABB MCB-10B (артикул 1SFA611610R2001) одноконтактный блок (contact block) из модульной пластиковой серии ABB для командных и сигнальных устройств. Устройство предназначено для установки в 22-мм панельные элементы — кнопки, переключатели, аварийные кнопки и другие аппараты, обеспечивая передачу сигналов в цепи управления.
Блок выполнен в компактном пластиковом корпусе для монтажа сзади на модульное устройство. Контакты имеют серебряное покрытие (Ag), что обеспечивает самозачистку и высокую надёжность переключения без необходимости технического обслуживания.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | ABB |
| Серия / Семейство | Modular |
| Артикул (Part Number) | 1SFA611610R2001 |
| Модель | MCB-10B |
| EAN | 7320500544426 |
| Тип устройства | Вспомогательный контактный блок |
| Конфигурация контактов | 1 нормально разомкнутый (1NO) |
| Номинальное напряжение изоляции (Ui) | 690 В AC/DC |
| Стойкость к импульсным перенапряжениям (Uimp) | 6 кВ |
| Номинальный рабочий ток (AC-15, 230 В) | 6 А |
| Номинальный рабочий ток (DC-13, 24 В) | 5 А |
| Номинальный рабочий ток (DC-13, 125 В) | 0.55 А |
| Номинальная частота | 50/60 Гц |
| Тип соединения | Винтовое |
| Момент затяжки | 1 Н·м |
| Способ монтажа | Сзади (rear mounting) |
| Подсветка | Отсутствует |
| Материал контактов | Серебро (Ag) |
| Степень защиты | IP20 (клеммы) |
| Степень загрязнения | 3 |
| Ширина × Высота × Глубина | 10 × 44 × 28 мм |
| Масса нетто | 0.04 кг (40 г) |
| Рассеиваемая мощность | 2.5 Вт |
| Диапазон рабочих температур | −25…+70 °C |
| Температура хранения | −40…+85 °C |
| Механическая износостойкость | до 10 000 000 циклов |
| Сертификация | CE, RoHS |
| Страна происхождения | Швеция / Германия |
Эксплуатационные параметры и условия монтажа:
Контактный блок рассчитан на эксплуатацию в диапазоне температур от −25 до +70 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж осуществляется сзади (rear mounting) на модульное устройство. Конструкция с самозачищающимися контактами обеспечивает надёжную работу без необходимости технического обслуживания.
Схема подключения:
Подключение осуществляется через винтовые клеммы. Контактный блок имеет одну пару клемм для подключения нормально разомкнутого контакта (1NO).
| Клемма | Назначение |
|---|---|
| 1, 2 | Нормально разомкнутый контакт (NO) |
Рекомендации по подключению и использованию:
- Момент затяжки винтовых клемм — 1 Н·м.
- Блок предназначен для использования с устройствами ABB Modular: KP6, M2S, M3S, MJS, MP, MPD, MPEK, MPET, MPM.
- Установка выполняется без инструментов (snap-on).
- Контактные блоки NO и NC имеют цветовую маркировку для быстрой идентификации: зелёный — NO, красный — NC.
Типовые применения:
- 22-мм панельные устройства — установка в кнопки, переключатели, аварийные кнопки ABB Modular.
- Цепи управления — передача сигналов о состоянии аппаратов на панели оператора или в ПЛК.
- Сигнализация — формирование сигналов включения/отключения.
- Блокировки и взаимосвязи — реализация логических цепей управления в шкафах автоматизации.
- Модернизация и ремонт — замена вышедших из строя контактных блоков.
Информация для заказа:
| Параметр | Значение |
|---|---|
| Артикул | 1SFA611610R2001 |
| Модель | MCB-10B |
| Производитель | ABB |
| EAN | 7320500544426 |
| Комплект поставки | Вспомогательный контактный блок |
| Статус продукта | Активный |
Связанные компоненты:
| Наименование | Артикул / Модель |
|---|---|
| Контактный блок 1NO (с передним монтажом) | MCB-10G (1SFA611610R1101) |
| Контактный блок 1NO+1NC | MCB-11B (1SFA611610R2011) |
| Контактный блок 2NO | MCB-20B |
| Контактный блок 2NC | MCB-02B |
| Кнопка 22 мм красная | MP1-20R |
Детали
| Состояние | Новый |
|---|
FAQs
Часто задаваемые вопросы о ABB MCB-10B (1SFA611610R2001)
На какие конкретно устройства устанавливается MCB-10B?
Блок разработан для 22-мм панельных элементов ABB серии Modular. Он совместим с кнопочными постами, переключателями и ключами моделей KP6, M2S, M3S, MJS, MP, MPD, MPEK, MPET и MPM. Перед монтажом рекомендуется проверить наличие посадочных направляющих на тыльной стороне базового устройства.
В чем практическая разница между MCB-10B и MCB-10G?
Разница заключается в точке крепления. MCB-10B (1SFA611610R2001) монтируется сзади (со стороны тыльной панели щита), тогда как MCB-10G устанавливается спереди, сразу за приводом кнопки. Тыльный монтаж MCB-10B удобен при плотной компоновке шкафа, так как не увеличивает глубину конструкции со стороны лицевой панели.
Как визуально отличить этот блок от нормально замкнутого (NC)?
ABB использует цветовую маркировку для быстрой идентификации. Корпус контактного блока 1NO (нормально разомкнутого), к которому относится MCB-10B, имеет зеленый цвет. Блоки с конфигурацией NC окрашены в красный.
Подходит ли блок для коммутации сигналов ПЛК с напряжением 24 В постоянного тока?
Да. Номинальный рабочий ток для категории применения DC-13 при напряжении 24 В составляет 5 А. Этого запаса достаточно для надежной передачи дискретных сигналов на входы и выходы промышленных контроллеров без риска залипания контактов.
Требуется ли инструмент для установки блока на базовое устройство?
Нет. Конструкция предусматривает монтаж методом snap-on (защелкивание). Блок вручную плотно фиксируется на направляющих корпуса кнопки или переключателя. Отвертка или другой инструмент нужен только для подключения проводов к клеммам.
Какой момент затяжки винтовых клемм является корректным?
Рекомендуемый момент затяжки составляет строго 1 Н·м. Превышение этого значения грозит деформацией пластикового корпуса или срывом резьбы, а недостаточная затяжка приведет к росту переходного сопротивления и перегреву цепи под нагрузкой.
Можно ли эксплуатировать устройство в неотапливаемом шкафу?
Да, рабочий диапазон температур составляет от −25 до +70 °C. При этом необходимо учитывать, что степень защиты самих клемм блока — IP20. Это означает, что монтаж допустим только внутри закрытых распределительных щитов или корпусов, обеспечивающих защиту от пыли, влаги и прямого попадания твердых предметов.
Выдерживает ли блок частые переключения в цепях сигнализации?
Да. Механическая износостойкость составляет до 10 000 000 циклов. Серебряное покрытие (Ag) обеспечивает эффект самозачистки при каждом срабатывании, предотвращая окисление и сохраняя низкое переходное сопротивление на протяжении всего срока службы без необходимости обслуживания.
