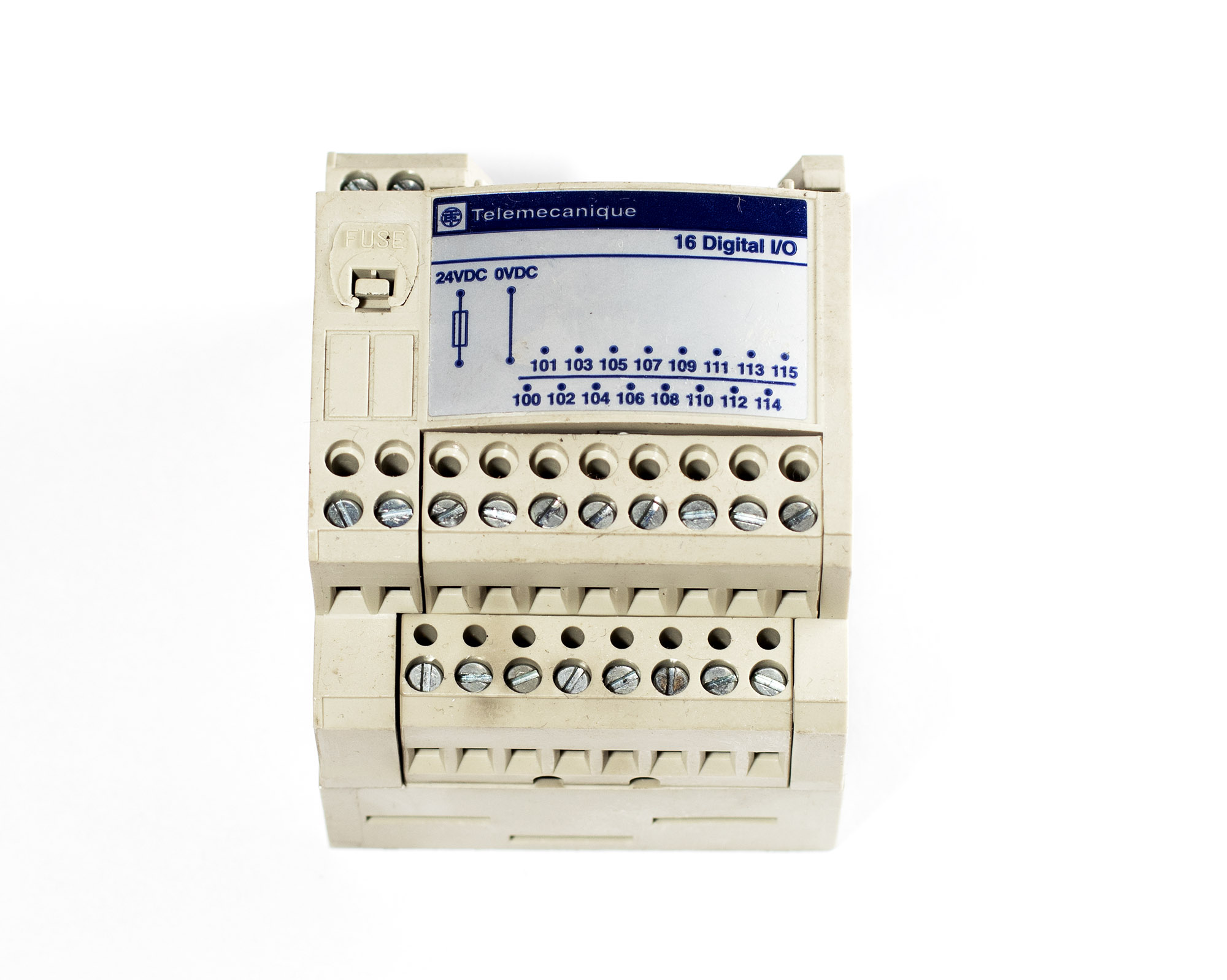

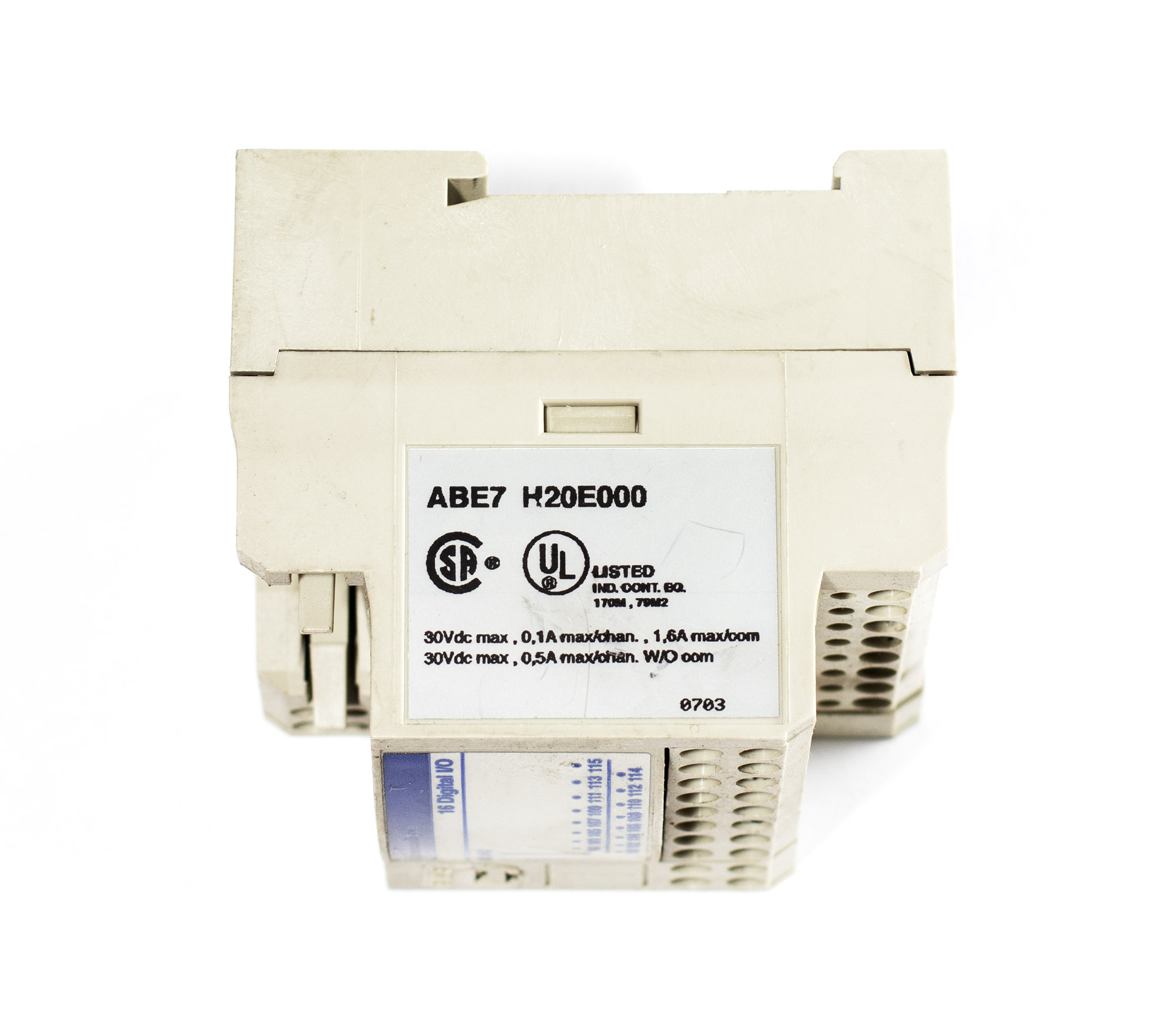

Schneider ABE7H20E000 база подключения Telefast ABE7
13 500 ₽
Пассивная база Schneider ABE7H20E000 для систем Telefast, 16 каналов I/O, совместимость с Modicon Micro и Premium, DIN-рейка, винтовые клеммы.
Описание
Schneider Electric ABE7H20E000 пассивная соединительная база серии Modicon ABE7 Telefast, предназначенная для упрощения подключения дискретных сигналов между программируемыми контроллерами и полевым оборудованием в системах промышленной автоматизации. Устройство применяется для быстрого подключения модулей ввода-вывода PLC без выполнения индивидуальной разводки каждого сигнала, что упрощает монтаж шкафов управления и сокращает время пусконаладочных работ.
Модуль относится к системе Telefast ABE7 Pre-Wired System и используется как промежуточная интерфейсная база между контроллерами серии Modicon Micro, Modicon Premium, а также совместимыми модулями ввода-вывода Schneider Electric. Конструкция обеспечивает централизованное подключение дискретных сигналов через многоконтактный интерфейс HE10 и винтовые клеммы полевого подключения.
Модель рассчитана на работу с 16 каналами дискретного ввода или вывода. Каждый канал имеет индивидуальную клемму подключения, что позволяет удобно подключать датчики, исполнительные механизмы, кнопочные посты, реле, концевые выключатели и другое промышленное оборудование.
Конструкция является полностью пассивной и не содержит электронных компонентов обработки сигнала. База выполняет исключительно коммутационную функцию распределения цепей между PLC и подключаемым оборудованием. Монтаж выполняется на стандартную DIN-рейку 35 мм либо непосредственно на монтажную панель внутри шкафа автоматизации.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Schneider Electric |
| Серия | Modicon ABE7 Telefast |
| Модель | ABE7H20E000 |
| Тип устройства | Пассивная соединительная база |
| Назначение | Интерфейс подключения PLC I/O |
| Количество каналов | 16 |
| Тип сигналов | Дискретный ввод / вывод |
| Подключение PLC | HE10, 20 pin |
| Полевое подключение | Винтовые клеммы |
| Количество клемм | 1 на канал |
| Тип конструкции | Passive Connection Sub-base |
| Совместимость | Modicon Micro / Premium |
| Монтаж | DIN-рейка 35 мм / Panel Mount |
| Напряжение цепей управления | 24 В DC |
| Степень защиты | IP20 |
| Материал корпуса | Термостойкий промышленный пластик |
| Рабочая температура | 0…+60 °C |
| Сертификация | CE, EAC, RoHS |
| Масса | около 138 г |
Эксплуатационные параметры и условия монтажа:
Соединительная база предназначена для эксплуатации внутри электротехнических шкафов и промышленных систем автоматизации. Использование предварительно подготовенной системы подключения позволяет значительно сократить объем монтажных работ и уменьшить вероятность ошибок при разводке сигналов между контроллером и исполнительным оборудованием.
Установка выполняется на стандартную DIN-рейку либо монтажную панель. Для обеспечения стабильной работы рекомендуется разделять сигнальные и силовые цепи, особенно при наличии частотных преобразователей, контакторов и другого оборудования, создающего электромагнитные помехи.
Поскольку устройство является пассивным коммутационным элементом, дополнительное питание для работы базы не требуется.
Схема подключения:
Подключение выполняется через многоконтактный PLC-разъем и клеммную группу.
Количество каналов:
16 Digital I/O
Интерфейс PLC:
20-pin HE10 Connector
Подключение полевых устройств:
Screw Terminal Connections
Тип сигналов:
Digital Input / Output
Монтаж:
DIN Rail 35 mm
Тип устройства:
Passive Wiring Interface
Дополнительное питание:
Не требуется
Типовые применения:
Подключение дискретных модулей PLC к полевым устройствам.
Шкафы промышленной автоматизации Schneider Electric.
Ускорение монтажа систем управления.
Подключение датчиков и исполнительных механизмов.
Конвейерные системы и производственные линии.
Системы распределённого ввода-вывода.
Промышленная автоматизация на базе Modicon PLC.
Информация для заказа и совместимые компоненты:
Артикул: ABE7H20E000.
Контроллеры Schneider Modicon Micro.
Контроллеры Schneider Modicon Premium.
Предварительно собранные кабели Telefast серии ABFH.
Модули ввода-вывода Schneider Electric.
Системы промышленной автоматизации Schneider Electric.
Детали
| Состояние | Б/у |
|---|
FAQs
Часто задаваемые вопросы о Schneider Electric ABE7H20E000 Telefast Interface Module
Что представляет собой Schneider Electric ABE7H20E000?
Schneider Electric ABE7H20E000 — это промышленная интерфейсная соединительная база, предназначенная для быстрого подключения сигналов между модулями ввода-вывода PLC и внешними полевыми устройствами. Устройство используется для упрощения кабельной разводки внутри шкафов управления и стандартизации монтажа систем автоматизации.Для чего используется система Telefast ABE7?
Система Telefast разработана для сокращения времени монтажа при подключении большого количества дискретных сигналов.Основные задачи системы:- централизованное подключение датчиков и исполнительных устройств;
- упрощение разводки сигналов PLC;
- ускорение сборки шкафов автоматизации;
- снижение вероятности ошибок при ручной коммутации;
- упрощение сервисного обслуживания оборудования;
- стандартизация кабельных соединений между контроллером и периферией.
В чем преимущество пассивной соединительной базы?
В отличие от активных интерфейсных модулей, база не содержит электронной схемы обработки сигнала.Это дает несколько преимуществ:- отсутствие собственного энергопотребления;
- высокая надежность конструкции;
- отсутствие внутренних электронных компонентов, подверженных отказам;
- минимальный нагрев внутри шкафа;
- длительный срок службы при непрерывной эксплуатации.
Какие устройства можно подключать через ABE7H20E000?
База используется для подключения большинства стандартных дискретных устройств промышленной автоматизации.Чаще всего подключаются:- индуктивные датчики;
- концевые выключатели;
- кнопочные посты управления;
- электромагнитные клапаны;
- промежуточные реле;
- сигнальные лампы;
- контакторы;
- исполнительные механизмы с дискретным управлением.
С какими контроллерами совместим ABE7H20E000?
Устройство предназначено для интеграции с промышленными контроллерами линейки Schneider Electric Modicon Premium и Schneider Electric Modicon Micro.Также база применяется совместно с:- дискретными I/O модулями Schneider Electric;
- промышленными системами управления серии Modicon;
- распределёнными системами ввода-вывода Schneider.
Зачем использовать готовую систему подключения вместо обычных клемм?
При классическом монтаже каждый сигнал подключается вручную непосредственно к модулю PLC.Использование системы Telefast позволяет:- сократить время сборки шкафа;
- уменьшить количество ручных операций;
- снизить вероятность ошибок подключения;
- упростить диагностику каналов;
- ускорить замену контроллера или I/O-модуля при ремонте.
Требуется ли питание для работы ABE7H20E000?
Нет. Поскольку устройство является полностью пассивным интерфейсным модулем, дополнительное питание не требуется.База не выполняет:- преобразование сигнала;
- усиление сигнала;
- обработку данных;
- коммутацию через электронные компоненты.
Какие преимущества дает использование HE10 интерфейса?
Разъем HE10 позволяет быстро подключать готовые многожильные кабельные сборки без ручного подключения каждого сигнала.Преимущества такого решения:- высокая скорость монтажа;
- аккуратная кабельная организация внутри шкафа;
- снижение количества ошибок при подключении;
- удобная замена оборудования;
- возможность стандартизации серийных проектов.
Подходит ли модуль для модернизации существующих шкафов управления?
Да. База часто используется при модернизации старых систем автоматизации, где необходимо упростить кабельную разводку и сделать систему более удобной для обслуживания.Это особенно актуально при:- замене PLC;
- обновлении дискретных модулей ввода-вывода;
- реорганизации шкафов автоматики;
- переводе оборудования на унифицированную схему подключения.
В каких отраслях чаще всего используется ABE7H20E000?
Интерфейсные базы серии Telefast применяются практически во всех промышленных системах автоматизации.Наиболее распространенные отрасли:- машиностроение;
- упаковочные линии;
- конвейерные системы;
- пищевое производство;
- водоподготовка и насосные станции;
- HVAC и инженерные системы зданий;
- нефтегазовая промышленность;
- распределённые системы управления технологическими процессами.
Чем ABE7H20E000 отличается от обычных клеммных колодок?
Обычные клеммники требуют ручного подключения каждого сигнала по отдельности.Система Telefast обеспечивает:- централизованный промышленный интерфейс;
- быстрое отключение и замену оборудования;
- унифицированную структуру подключения;
- минимизацию монтажных ошибок;
- более удобную сервисную диагностику.
Когда использование Telefast наиболее оправдано?
Использование интерфейсных баз особенно эффективно, если:- шкаф содержит большое количество дискретных сигналов;
- оборудование производится серийно;
- требуется минимизировать время монтажа;
- важна быстрая замена PLC или модулей ввода-вывода;
- необходимо стандартизировать схемы подключения между объектами.
