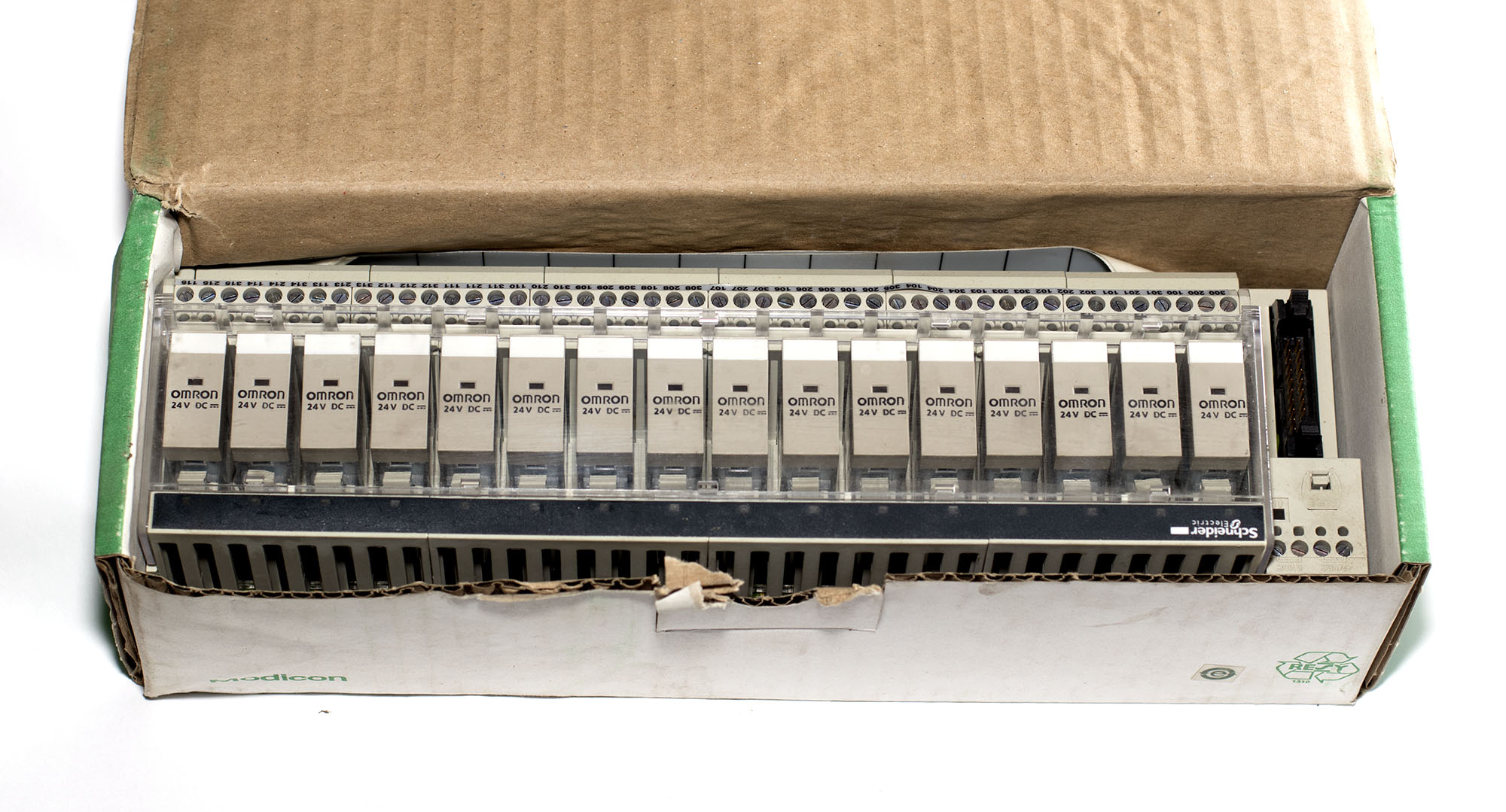

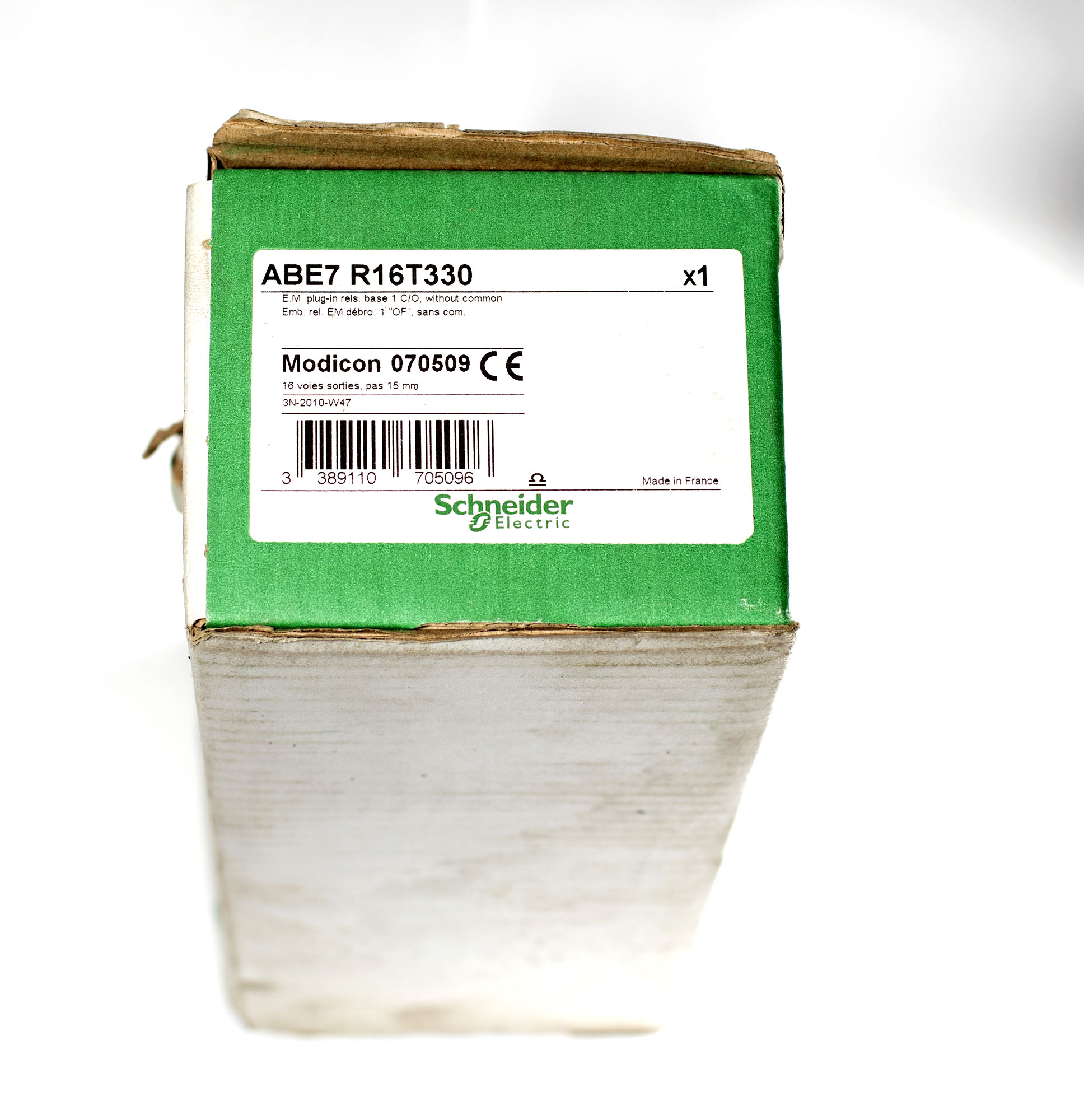

Schneider ABE7R16T330 база 16 реле 12,5 мм Telefast

1. Можно ли устанавливать в базу ABE7R16T330 реле других производителей?

Нет. База рассчитана на реле шириной 12,5 мм с определённой распиновкой. Рекомендованное реле — ABR7S33. Реле других серий или производителей могут не совпадать по габаритам, расположению выводов и электрическим параметрам. Это приведёт к неправильной работе или повреждению базы.

2. Как определить, что неисправно — реле или база?

Сначала проверьте светодиод канала. Если он не горит, проблема в управляющем сигнале или предохранителе. Если горит, но нагрузка не работает, проверьте предохранитель, реле и контакты. Замените реле на заведомо исправное. Если канал заработал — неисправно реле. Если нет — проверяйте базу и проводку.

3. Как заменить предохранитель в канале?

Обесточьте базу и управляющие цепи. Извлеките реле из соответствующего канала. Предохранитель расположен рядом с клеммами. Замените его на быстродействующий 1 А (5×20 мм). Установите реле обратно до щелчка.

4. Можно ли коммутировать через базу цепи переменного тока?

Да, если установленное реле рассчитано на переменный ток. База обеспечивает беспотенциальное распределение, но максимальные параметры определяются реле. Для AC используйте реле с соответствующим номиналом.

5. Как подключить базу к ПЛК с PNP-выходом?

Выход PNP подаёт +24 В на катушку реле. Общий провод катушек соединяется с 0 В. Подключите управляющие сигналы к соответствующим клеммам базы, соблюдая полярность. Для NPN-выхода полярность меняется на противоположную.

6. Что делать, если после замены реле канал не работает?

Проверьте правильность установки реле (до щелчка), состояние предохранителя, целостность клемм. Если реле установлено верно, но не срабатывает, проверьте управляющий сигнал на клеммах базы. Возможно, неисправна цепь управления или ПЛК.

7. Можно ли заменить реле, не отключая питание базы?

Нет. Перед заменой реле необходимо обесточить базу и управляющие цепи. Замена под напряжением опасна и может повредить оборудование.

8. Как обеспечить защиту от помех при прокладке кабелей?

Прокладывайте силовые и сигнальные кабели раздельно. Для сигнальных цепей используйте экранированные кабели. Экран заземляйте со стороны шкафа. Не прокладывайте провода параллельно с силовыми линиями на большие расстояния.

9. Как маркировать каналы на базе?

Используйте стандартные маркировочные элементы Schneider Electric или самоклеящиеся этикетки. На корпусе предусмотрены места для маркировки. Это упрощает обслуживание и поиск неисправностей.

10. Что означает светодиод питания на базе?

Зелёный светодиод питания показывает наличие напряжения питания базы. Если он не горит, проверьте подачу 24 В на клеммы питания и целостность предохранителя питания (если он есть).

11. Можно ли использовать базу во взрывоопасной зоне?

Нет. Степень защиты IP2X и отсутствие взрывозащиты не допускают установку во взрывоопасных зонах. База должна размещаться в закрытом шкафу в безопасной зоне.

12. Какое реле выбрать для коммутации индуктивной нагрузки?

Для индуктивных нагрузок (клапаны, контакторы) используйте реле с контактами, рассчитанными на соответствующий ток и напряжение. Дополнительно устанавливайте защитные диоды или RC-цепи. ABR7S33 имеет контакты 1 C/O, но для больших токов может потребоваться промежуточное реле.

13. Как проверить целостность предохранителя?

Извлеките предохранитель и прозвоните мультиметром. Если сопротивление бесконечно — предохранитель перегорел. Замените на аналогичный быстродействующий 1 А.

14. Совместима ли база с другими модулями Telefast?

Да, ABE7R16T330 входит в систему Telefast и может использоваться с другими компонентами серии ABE7. При подключении к ПЛК убедитесь в совместимости разъёмов и распиновки.

15. Как правильно подключить нагрузку к контактам реле?

Нагрузка подключается к контактам реле через клеммы базы. Для каждого канала используется переключающий контакт 1 C/O. Схема подключения указана на корпусе базы и в документации. Соблюдайте полярность для DC-нагрузок и предельные токи.
