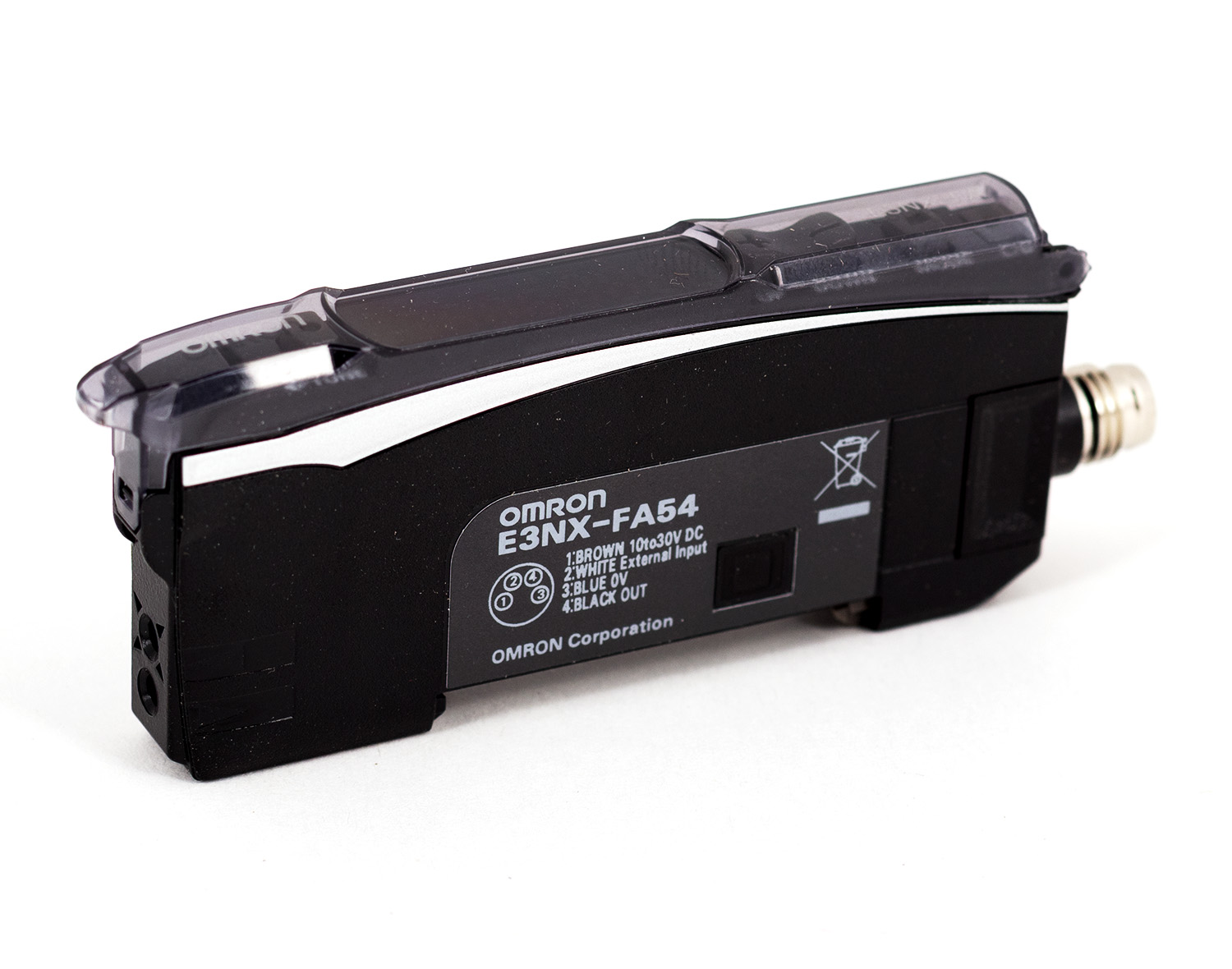

Omron E3NX-FA54 волоконно-оптический усилитель с PNP-выходом, Smart Tuning, двойным цифровым дисплеем и временем отклика до 30 мкс для высокоточного обнаружения объектов.

Omron E3NX-FA54 Smart Fiber Amplifier PNP M8

Name: Omron E3NX-FA54 Smart Fiber Amplifier PNP M8
Brand: Omron
SKU: 4683
Price: 30590 RUB
Availability: InStock

30 590 ₽

Волоконно-оптический усилитель с PNP-выходом, Smart Tuning, двойным цифровым дисплеем и временем отклика до 30 мкс для высокоточного обнаружения объектов.

Категории: Датчики, Оптические Бренд: Omron

Описание

Omron E3NX-FA54 представляет собой интеллектуальный усилитель волоконно-оптических датчиков серии E3NX-FA, предназначенный для высокоточного обнаружения объектов в системах промышленной автоматизации. Устройство работает совместно с оптоволоконными головками Omron серии E32 и обеспечивает стабильное обнаружение мелких объектов, прозрачных материалов, этикеток и деталей сложной формы.

Модель относится к расширенной версии серии E3NX и оснащена функцией Smart Tuning, позволяющей автоматически подобрать оптимальные параметры чувствительности. Благодаря двойному цифровому дисплею оператор получает удобный доступ к текущим значениям сигнала и настройкам датчика.

Высокая скорость обработки сигнала и время отклика до 30 мкс делают E3NX-FA54 эффективным решением для упаковочного оборудования, роботизированных комплексов, электронного производства и других высокоскоростных технологических процессов.

Основные технические характеристики:

Параметр	Значение
Производитель	Omron
Серия	E3NX-FA
Модель	E3NX-FA54
Тип устройства	Усилитель волоконно-оптического датчика
Тип выхода	PNP
Количество выходов	1
Внешний вход	1
Напряжение питания	10–30 В DC
Тип подключения	Разъём M8, 4 контакта
Источник света	Красный LED, 625 нм
Режимы работы	Light-ON / Dark-ON
Время отклика	до 30 мкс
Дисплей	Двойной цифровой
Количество каналов	1
Smart Tuning	Да
Функция таймера	Да
Степень защиты	IP50
Материал корпуса	Поликарбонат
Монтаж	DIN-рейка
Размеры	10 × 33,5 × 71,8 мм
Рабочая температура	от -25 до +55 °C
Масса	около 25 г

Конструктивные особенности:

Усилитель разработан для задач точного обнаружения объектов и работы с различными типами оптоволоконных головок.

Основные особенности конструкции:

технология Smart Tuning для автоматической настройки;
двойной цифровой дисплей;
сверхбыстрое время отклика;
режимы Light-ON и Dark-ON;
функция внешнего входа;
поддержка групповых настроек Bank Function;
компактный корпус шириной всего 10 мм;
монтаж на стандартную DIN-рейку;
возможность подключения нескольких усилителей рядом.

Эксплуатационные параметры и условия монтажа:

E3NX-FA54 предназначен для установки внутри шкафов автоматизации и технологического оборудования. Усилитель подключается к оптоволоконным головкам серии E32 и обеспечивает стабильную работу даже при наличии пыли, вибраций и ограниченного пространства для монтажа.

При эксплуатации рекомендуется:

использовать совместимые волоконно-оптические головки Omron;
соблюдать минимальные расстояния между усилителями при групповом монтаже;
защищать устройство от прямого попадания влаги;
выполнять настройку чувствительности через Smart Tuning.

Схема подключения:

Питание:

10–30 В DC.

Выходы:

1 дискретный выход PNP;
1 внешний управляющий вход.

Подключаемые устройства:

волоконно-оптические головки Omron E32;
PLC и контроллеры автоматизации;
системы сортировки и позиционирования;
роботизированные комплексы;
упаковочное оборудование.

Типовые применения:

Omron E3NX-FA54 широко используется в задачах:

обнаружения миниатюрных деталей;
контроля наличия компонентов;
позиционирования изделий;
упаковочных машин;
электронного производства;
роботизированных линий;
автоматических сборочных комплексов;
контроля прозрачных и отражающих объектов.

Усилители серии E3NX часто используются в случаях, когда стандартные фотоэлектрические датчики не обеспечивают необходимой точности обнаружения мелких объектов.

Комплектация:

усилитель Omron E3NX-FA54;
руководство по эксплуатации;
заводская упаковка.

Комплект поставки может отличаться в зависимости от региона и поставщика.

Совместимые компоненты:

оптоволоконные головки Omron E32-T11R;
оптоволоконные головки Omron E32-D11R;
кабели серии XS3F M8;
контроллеры Omron NJ/NX;
системы ввода-вывода Omron;
промышленное оборудование с входами PNP.

Дополнительная информация:

Omron E3NX-FA54 относится к современному поколению интеллектуальных усилителей для волоконно-оптических датчиков. Благодаря функциям Smart Tuning, высокой скорости отклика, двойному цифровому дисплею и компактному исполнению устройство обеспечивает надёжное обнаружение объектов в высокоскоростных производственных процессах и сложных условиях промышленной эксплуатации.

Детали

Состояние	Новый

FAQs

FAQ по усилителю волоконно-оптических датчиков Omron E3NX-FA54

Какие волоконно-оптические головки подходят для E3NX-FA54?

Усилитель совместим с большинством оптоволоконных головок серии E32. Это позволяет использовать устройство как для обнаружения мелких деталей, так и для контроля прозрачных объектов, этикеток, отверстий, кромок и других сложных целей. При выборе головки необходимо учитывать рабочее расстояние, размер объекта и условия окружающей среды.

Что такое функция Smart Tuning и как она работает?

Smart Tuning автоматически подбирает оптимальный уровень чувствительности на основании фактического сигнала от объекта и фона. После запуска процедуры настройки усилитель анализирует уровень принимаемого света и самостоятельно устанавливает порог срабатывания. Это позволяет значительно сократить время пусконаладки и снизить вероятность ошибок при ручной настройке.

Можно ли обнаруживать прозрачные объекты с помощью E3NX-FA54?

Да. Одним из преимуществ волоконно-оптической технологии является возможность стабильного обнаружения прозрачных материалов, включая стекло, плёнку, пластиковые контейнеры и упаковку. Для таких задач обычно используются специальные оптоволоконные головки и соответствующий режим настройки чувствительности.

Чем волоконно-оптический датчик отличается от обычного фотоэлектрического?

В обычном фотоэлектрическом датчике источник света и приёмник находятся внутри корпуса. В системе с E3NX-FA54 электроника расположена отдельно от чувствительной зоны, а свет передаётся через оптоволоконные световоды. Такое решение позволяет:

работать в ограниченном пространстве;
обнаруживать очень мелкие объекты;
размещать электронику вдали от высокой температуры и вибраций;
использовать специализированные наконечники для сложных задач контроля.

Что делать, если датчик нестабильно обнаруживает объект?

Чаще всего причиной являются загрязнение торцов световодов, неправильная настройка чувствительности или механическое смещение оптоволоконной головки. Рекомендуется выполнить повторную процедуру Smart Tuning, проверить качество крепления волокон и очистить рабочую поверхность от пыли, масла и загрязнений.

Для чего используются режимы Light-ON и Dark-ON?

Режим Light-ON активирует выход при наличии достаточного уровня света на приёмнике. Режим Dark-ON работает противоположным образом и активирует выход при уменьшении уровня освещения. Выбор режима зависит от конкретной схемы обнаружения объекта и требований системы управления.

Можно ли использовать усилитель для высокоскоростных производственных линий?

Да. Благодаря очень малому времени отклика устройство способно уверенно работать на упаковочных машинах, сортировочных установках, автоматических сборочных линиях и другом оборудовании с высокой скоростью движения изделий. Высокая скорость обработки сигнала позволяет фиксировать даже кратковременное появление объекта в зоне контроля.

Как проверить исправность усилителя без подключения к контроллеру?

После подачи питания дисплей должен включиться и отображать текущий уровень сигнала. При поднесении объекта к оптоволоконной головке значение принимаемого сигнала должно изменяться. Также обычно загорается светодиод индикации срабатывания выхода. Если сигнал изменяется корректно, усилитель и головка, как правило, функционируют нормально.

Можно ли подключать несколько усилителей рядом на одной DIN-рейке?

Да. Серия E3NX специально рассчитана на плотный групповой монтаж. При этом рекомендуется соблюдать требования производителя по вентиляции и минимальным зазорам между устройствами, особенно при большом количестве установленных усилителей.

Для чего нужен внешний вход?

Внешний вход позволяет реализовывать дополнительные функции управления, например:

удалённое обучение датчика;
блокировку выхода;
переключение режимов работы;
синхронизацию с внешним оборудованием.

Конкретная функция задаётся через параметры усилителя.

Почему уровень сигнала постепенно снижается в процессе эксплуатации?

Наиболее распространённые причины:

загрязнение линз или торцов световодов;
накопление пыли в рабочей зоне;
механическое повреждение оптоволокна;
чрезмерный изгиб световода;
изменение положения объекта относительно зоны обнаружения.

Периодический контроль уровня сигнала позволяет заранее выявить такие проблемы до появления ложных срабатываний.

Можно ли использовать E3NX-FA54 в условиях сильных электромагнитных помех?

Да. Поскольку оптоволоконная головка передаёт световой сигнал, а не электрический, система отличается высокой устойчивостью к электромагнитным наводкам. Именно поэтому подобные решения часто применяются рядом с частотными преобразователями, сварочным оборудованием и мощными электродвигателями.

Подходит ли усилитель для обнаружения очень маленьких объектов?

Да. В сочетании со специализированными волоконно-оптическими головками усилитель способен обнаруживать детали размером менее миллиметра. Благодаря высокой чувствительности устройство широко применяется в электронной промышленности, производстве медицинских изделий и автоматизированных сборочных системах.

Нужно ли периодически выполнять повторную настройку?

В большинстве случаев после первоначальной настройки дополнительная регулировка не требуется. Однако повторная процедура Smart Tuning рекомендуется после замены оптоволоконной головки, изменения расстояния до объекта, изменения типа продукции или существенного изменения условий эксплуатации.
