Дифференциальное реле перепада давления LF32-05 50
950 ₽
Дифференциальное реле перепада давления LF32-05 50 от 50 до 500 Па Степень защиты корпуса IP54 Температура эксплуатации -40…+85
Описание

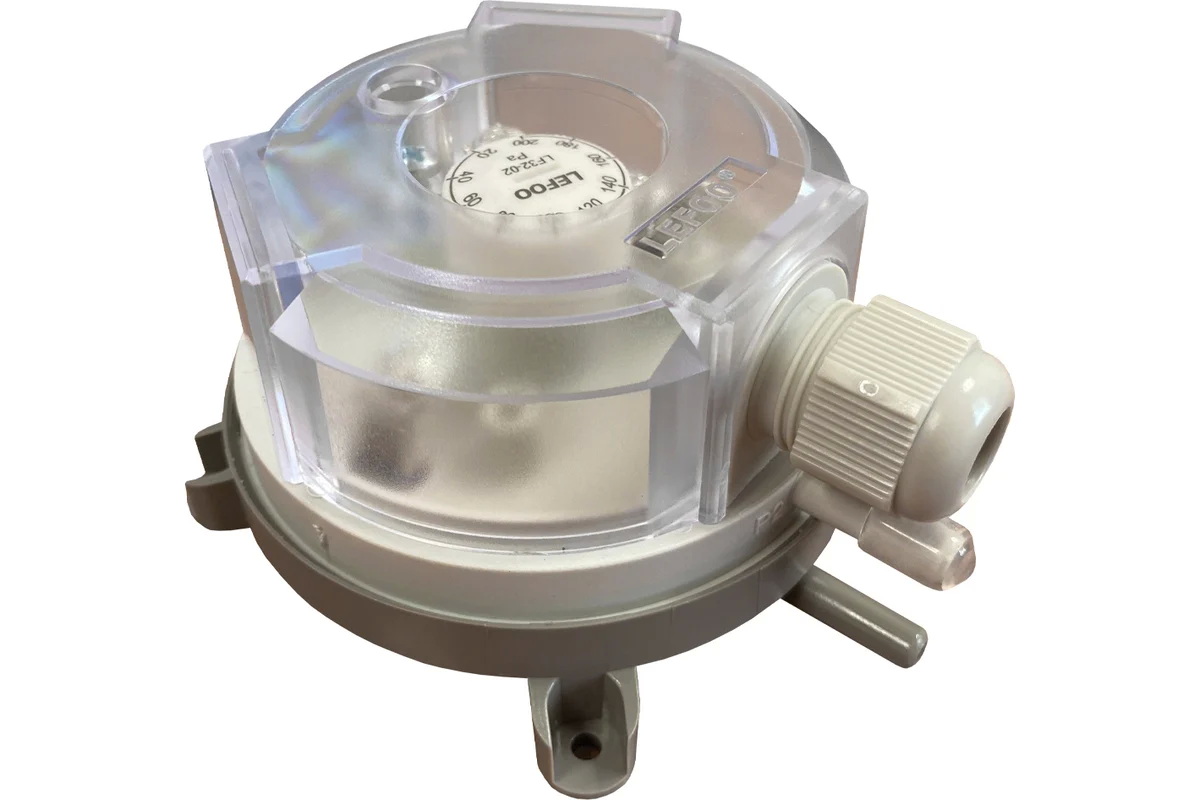

LF32-05 регулируемое дифференциальное реле перепада давления (прессостат), предназначенное для обнаружения незначительных изменений давления воздуха и других неагрессивных и негорючих газов в системах вентиляции, кондиционирования и отопления (HVAC). Устройство производится компанией Lefoo (КНР) и также поставляется под брендом BVM.
Принцип действия реле основан на сравнении давления в двух точках системы. Через два встроенных штуцера ∅6 мм давление подается на противоположные стороны силиконовой измерительной мембраны, обработанной при 200°C. Возникающая разность давлений вызывает деформацию мембраны и при достижении заданного порога срабатывания (уставки) происходит переключение контактной группы SPDT (перекидной контакт).
Настройка уставки срабатывания осуществляется оперативно, без использования манометра — с помощью поворотной регулировочной ручки со встроенной калиброванной визуальной шкалой. Прозрачная защитная крышка предотвращает случайное изменение настройки и обеспечивает степень защиты IP54. Реле является пассивным устройством (не требует электропитания для измерительной части), напряжение подается только на коммутируемую цепь сигнализации.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель / Бренд | Lefoo (КНР), BVM |
| Артикул | LF32-05 |
| Тип устройства | Дифференциальное реле перепада давления (прессостат) |
| Диапазон измерения | 50…500 Па (регулируемый) |
| Дифференциал (гистерезис) | 10 Па (по одним источникам), 20 Па (по другим) |
| Максимальное рабочее давление | 10 кПа |
| Погрешность срабатывания | ±15% от верхнего предела измерений (ВПИ) |
| Материал мембраны | Силикон, обработанный при 200 °C |
| Контактная группа | SPDT (перекидной контакт): общий (COM), нормально замкнутый (NC), нормально разомкнутый (NO) |
| Электрическая нагрузка | 1,5 А (резистивная) / 0,4 А (индуктивная) при 250 В AC |
| Начальное сопротивление контактов | < 100 мОм |
| Напряжение электропитания | 220–240 В AC |
| Подвод давления | Два штуцера ∅6,0 мм (или ∅6,4 мм) |
| Подключение кабеля | Винтовые клеммы; кабельный ввод — сальник M20×1,5 |
| Степень защиты | IP54 (с закрытой крышкой); IP00 (без крышки) |
| Материал корпуса | Пластик |
| Габаритные размеры | 85×85×58 мм |
| Масса | 0,15–0,2 кг |
| Монтаж | На плоскую вертикальную поверхность; положение диафрагмы — в любой вертикальной плоскости |
| Рабочая среда | Воздух и любые некоррозийные, негорючие газы |
| Диапазон рабочих температур | -40…+85 °C |
| Страна происхождения | Китай (КНР) |
| Гарантийный срок | 12 месяцев |
Эксплуатационные параметры и условия монтажа:
Реле предназначено для монтажа на плоскую вертикальную поверхность. Положение диафрагмы должно находиться в любой вертикальной плоскости. Прибор устанавливается в непосредственной близости от объекта измерения. Для крепления в комплекте поставляются 4 винта. Штуцера монтируются в точках контроля и подсоединяются к прибору при помощи импульсной трубки ∅5–6 мм длиной 1,5 м (входит в комплект).
Реле LF32-05 является пассивным устройством и не требует подключения напряжения питания для измерительной части. Для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки. Монтажные работы должны выполняться только квалифицированными специалистами при отключенном давлении и питании.
Схема подключения:
Подключение выполняется через три винтовые клеммы с контактной группой SPDT (перекидной контакт):
- COM (общий контакт): подключается к общей шине цепи сигнализации или управления.
- NC (нормально замкнутый контакт): замкнут с общим контактом при отсутствии перепада давления (или при значении ниже уставки).
- NO (нормально разомкнутый контакт): замыкается с общим контактом при достижении заданного порога перепада давления.
Рекомендации по подключению:
- Максимальный коммутируемый ток: 1,5 А при 250 В AC (резистивная нагрузка), 0,4 А при 250 В AC (индуктивная нагрузка).
- При индуктивной нагрузке (реле, контакторы) рекомендуется шунтировать ее защитным диодом или варистором.
- Подключение сигнальных кабелей осуществляется через сальник M20×1,5 к винтовым клеммам.
- Экран кабеля, если он предусмотрен конструкцией, заземляется со стороны шкафа управления.
Типовые применения:
Реле LF32-05 широко применяется в системах ОВиК (отопления, вентиляции и кондиционирования воздуха) для решения следующих задач:
- Контроль состояния воздушных фильтров: измерение перепада давления до и после фильтра; при засорении фильтра давление после него падает, что вызывает срабатывание реле и выдачу сигнала на замену фильтра.
- Контроль работы вентиляторов: давление до вентилятора ниже, чем после него; при остановке вентилятора перепад давления исчезает, что фиксируется реле.
- Контроль состояния приводных ремней вентиляторов: при обрыве ремня перепад давления на вентиляторе пропадает.
- Мониторинг обледенения рекуператоров.
- Контроль воздушного потока в воздуховодах.
- Контроль работы противопожарных заслонок.
- Контроль давления в изолированных помещениях.
- Дискретное управление аварийной сигнализацией при возникновении нештатных ситуаций (засорение фильтров, обрыв ремней, остановка привода вентилятора).
Комплектация:
В стандартный комплект поставки входят:
- Реле перепада давления LF32-05 (1 шт.)
- Пластиковые штуцера для отбора давления (2 шт.)
- Импульсная ПВХ трубка ∅5 мм, длина 1,5 м (1 шт.)
- Винты крепления на плоскость (4 или 5 шт.)
Связанные компоненты
- Модели серии LF32 с другими диапазонами: LF32-02 (20–200 Па), LF32-03 (30–300 Па), LF32-04 (40–400 Па), LF32-10 (200–1000 Па), LF32-15 (100–1500 Па), LF32-25 (500–2500 Па), LF32-50 (1000–5000 Па).
Детали
| Состояние | Новый |
|---|
FAQs
Раздел часто задаваемых вопросов по дифференциальному реле перепада давления LF32-05
Как настроить уставку срабатывания, если нет манометра?
Регулировка выполняется поворотной ручкой со шкалой. Шкала отградуирована в Па и позволяет установить требуемый порог без дополнительных приборов. Однако для точной настройки можно использовать U-образный манометр или другой эталонный измеритель, подключив его параллельно к одному из штуцеров. После настройки зафиксируйте положение ручки и закройте защитную крышку.Почему реле срабатывает при отсутствии перепада давления или, наоборот, не срабатывает при его наличии?
Возможные причины:- Засорение или перегиб импульсных трубок — проверьте проходимость и отсутствие водяных пробок.
- Неправильная установка мембраны — реле должно быть смонтировано вертикально, в любом положении диафрагмы в вертикальной плоскости. Отклонение может изменить момент срабатывания.
- Дребезг контактов из-за пульсаций давления — при сильных пульсациях рекомендуется установить демпфирующий дроссель в линию или использовать усреднитель.
- Загрязнение или повреждение силиконовой мембраны — срок службы мембраны ограничен, особенно в запылённой среде. При подозрении на износ замените мембрану (ремкомплект может поставляться отдельно).
Можно ли использовать LF32-05 для жидкостей или агрессивных газов?
Нет. Прибор предназначен только для воздуха и неагрессивных, негорючих газов. Попадание жидкости или химически активных веществ приведёт к необратимому повреждению силиконовой мембраны и коррозии внутренних деталей.Как правильно проложить импульсные трубки, чтобы избежать ошибок измерения?
- Используйте трубки внутренним диаметром 5–6 мм. Избегайте резких перегибов и сплющивания.
- Минимизируйте длину трубок (штатно комплектуется 1,5 м). При необходимости удлинения используйте трубку того же диаметра, общая длина не должна превышать 5 м без дополнительной калибровки уставки.
- Точки отбора давления (штуцера) должны быть ориентированы так, чтобы в них не попадала влага или пыль. В запылённых системах перед реле рекомендуется устанавливать фильтры-отстойники.
- Импульсные линии следует прокладывать с небольшим уклоном в сторону точек отбора, чтобы конденсат стекал обратно.
Как проверить исправность реле без демонтажа?
Создайте контролируемый перепад давления с помощью шприца или резиновой груши, подключённой к одному из штуцеров (второй оставьте открытым). Медленно увеличивайте давление, одновременно контролируя мультиметром замыкание контактов COM-NO или размыкание COM-NC. Срабатывание должно происходить вблизи установленной уставки. Если переключения нет, возможно, залипли контакты или повреждена мембрана.Как часто нужно обслуживать реле и что входит в регламент?
Реле LF32-05 не требует частого обслуживания, но рекомендуется:- Раз в 6 месяцев проверять герметичность соединений и отсутствие повреждений трубок.
- Раз в год выполнять контрольное срабатывание (проверку уставки) и при необходимости подстраивать.
- Очищать корпус от пыли и грязи, не используя растворители.
- Мембрана и контакты не подлежат ремонту, при выходе из строя реле заменяется целиком.
В чем отличие LF32-05 от других моделей серии (LF32-02, LF32-04 и т.д.) и как выбрать?
Цифры в обозначении указывают на верхний предел диапазона в Паскалях, умноженный на 0.01 (приблизительно). LF32-05 — это диапазон 50–500 Па. Выбор модели зависит от требуемого уровня срабатывания: например, для контроля загрязнения фильтров тонкой очистки обычно достаточно 50–200 Па (LF32-02 или LF32-03), для более мощных систем может потребоваться до 500 Па (LF32-05). Модели различаются только диапазоном, конструкция идентична.Как подключить реле, если нагрузка превышает 1.5 А?
Контакты SPDT рассчитаны на максимальный ток 1.5 А при активной нагрузке. Для управления более мощными устройствами (контакторы, двигатели) используйте промежуточное реле или пускатель. Катушка промежуточного реле должна быть защищена диодом или RC-цепочкой для подавления выбросов напряжения.Реле не возвращается в исходное состояние после снятия перепада давления. Что делать?
Это может быть вызвано:- Механическим заеданием из-за загрязнения. Очистите корпус, убедитесь, что рычаг контактов свободно перемещается.
- Привариванием контактов при коммутации индуктивной нагрузки без искрогашения. Замените реле и установите защитные цепочки.
- Остаточной деформацией мембраны после длительной перегрузки давлением свыше 10 кПа. В этом случае реле подлежит замене.
