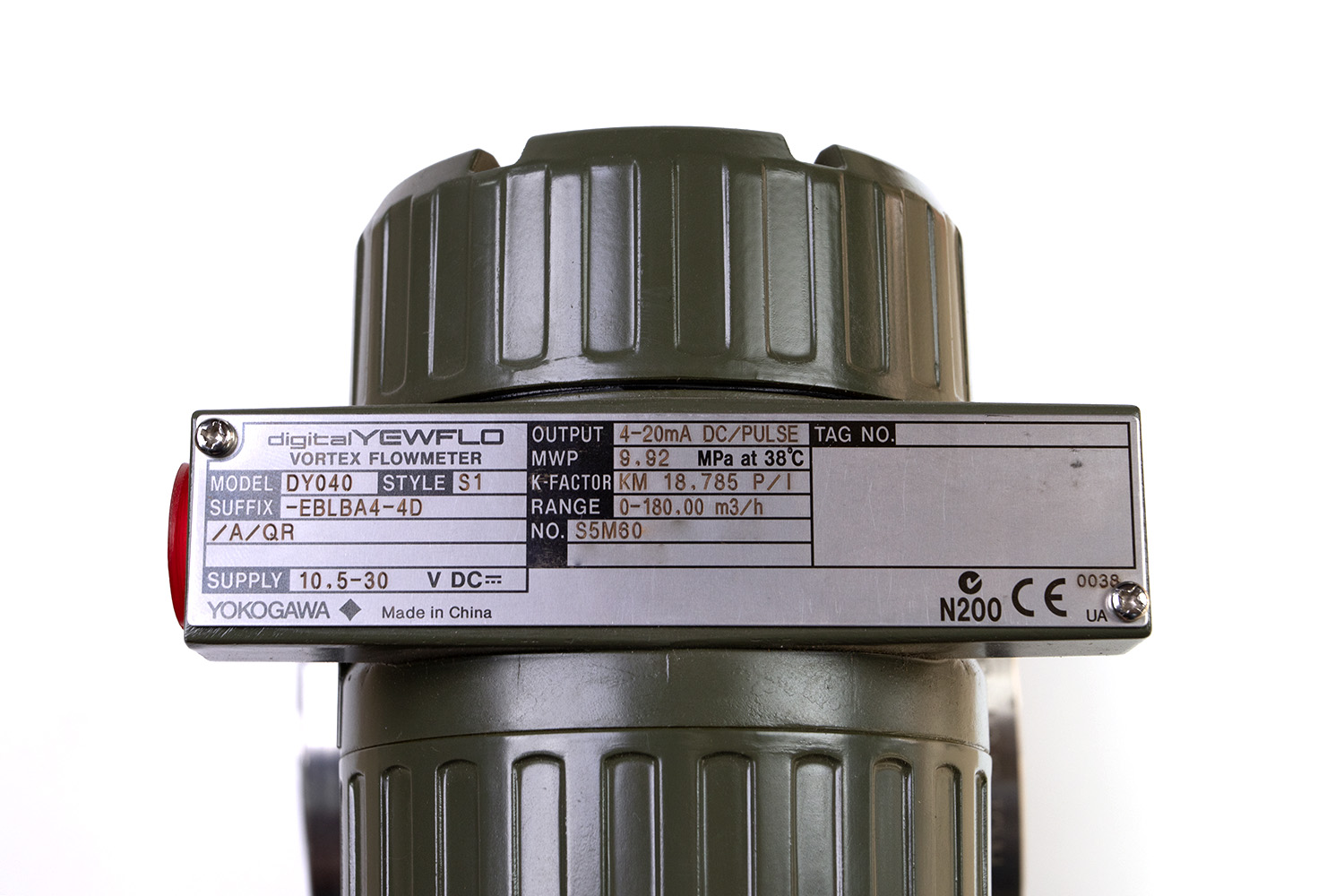

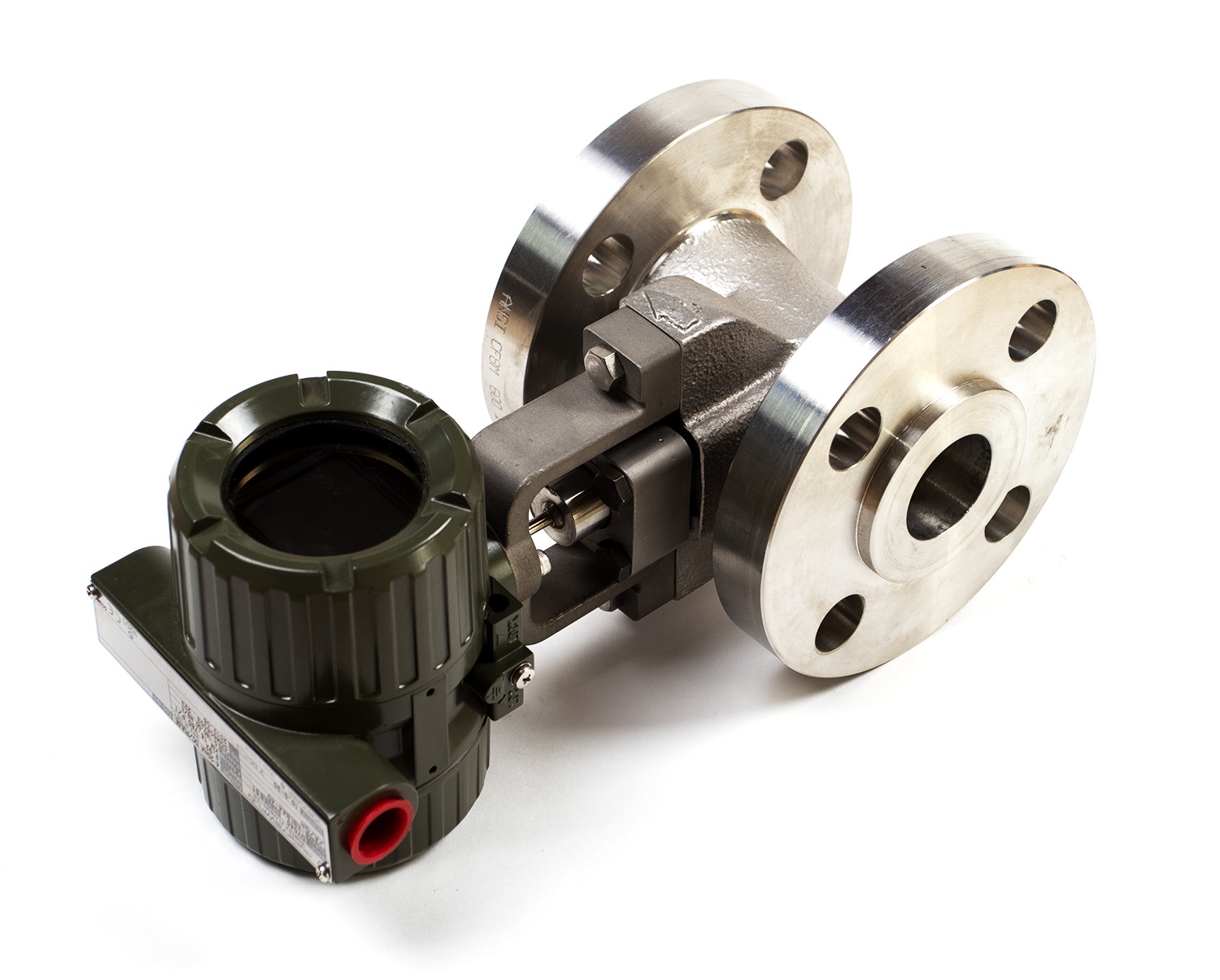

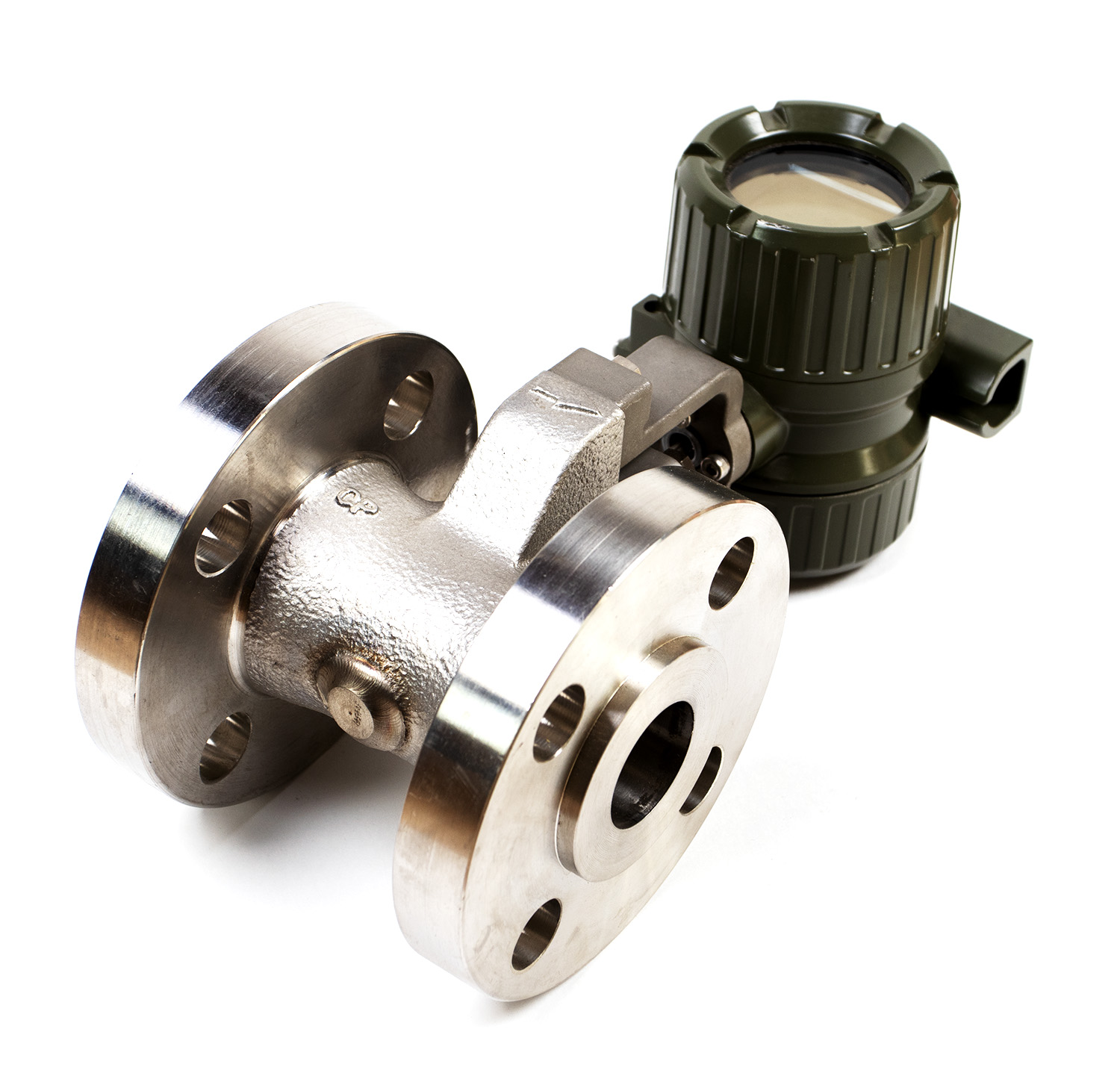

Yokogawa DY040-S1-EBLBA4-4D digitalYEWFLO

1. При включении на дисплее появляется сообщение «ALARM» и мигает значение расхода. Что это означает и как убрать? Сообщение «ALARM» включается, когда выходной ток выходит за пределы 3,8–20,5 мА (аварийный режим NAMUR NE43) или при срабатывании встроенной самодиагностики. Основные причины:

• Расход превышает настроенный диапазон 4‑20 мА – увеличьте верхний предел (URV) в меню.
• Обрыв или короткое замыкание цепи импульсного/токового выхода.
• Сработал программный лимит (High/Low alarm) – проверьте настройки лимитов.
• Ошибка самодиагностики (например, «SENSOR ERR») – в этом случае рядом с «ALARM» отображается код ошибки. Чтобы временно отключить сигнализацию, исправьте причину или сбросьте аварию через меню «DIAG» → «ALARM CLR». Настройки аварийных выходов (состояние токовой петли при ошибке) задаются в параметре «FAIL SAFE MODE».

2. Как считать мгновенный расход и суммарный объём по протоколу HART, если на дисплее всё отображается корректно? По HART доступны все динамические переменные:

• Первичная переменная (PV) – обычно объёмный расход;
• Вторичная переменная (SV) – суммарный расход (тотализатор) или температура;
• Третичная (TV) и четверичная (QV) могут содержать плотность, скорость звука и т.д., если модель поддерживает. Считайте их командами HART #3 или #9. Тотализатор обычно хранится в двух 16‑битных регистрах (старшее/младшее слово). Точную карту регистров для этой модели можно найти в документе «digitalYEWFLO HART Communication Manual». Для чтения тотализатора в ПЛК используйте функцию чтения float‑значений из соответствующих слотов (например, слот 2 для SV). Важно: перед чтением убедитесь, что тотализатор активирован (параметр «TOTAL» = ENABLE).

3. Как подключить импульсный выход к дискретному входу ПЛК с напряжением 24 В DC? Импульсный выход в данном исполнении — транзисторный ключ (открытый коллектор). Подключение:

• Клемма P+ — коллектор (подключается к «+» дискретного входа ПЛК через нагрузочный резистор, если вход ПЛК типа «сухой контакт с внешним питанием»).
• Клемма P– — эмиттер (общий минус, соединяется с «–» входа ПЛК и минусом источника 24 В). Обязательно используйте внешний источник 24 В DC: плюс источника подайте на «+» входа ПЛК, а последовательно с входом ПЛК включите резистор 2–2,4 кОм (0,25 Вт), если входной ток ПЛК не ограничен внутренне. Максимальный ток через транзистор не должен превышать 200 мА. Настройки импульсного выхода (масштаб импульса, длительность) задаются в меню «PULSE».

4. Можно ли изменить направление счёта тотализатора и как настроить отображение отрицательного расхода? Прибор позволяет настроить реакцию на обратный поток:

• В меню «BASIC SETUP» → «FLOW DIR» выберите «BIDIRECTION», чтобы дисплей и выходы реагировали на оба направления (положительное и отрицательное значение расхода).
• Для тотализатора можно задать режим: «POS» (суммирует только прямой поток), «NEG» (только обратный), «NET» (прямой минус обратный) или «ABS» (абсолютная сумма независимо от направления). Настройка в «TOTAL CONF».
• При включении реверса импульсный выход будет выдавать импульсы только в прямом направлении (если не выбрано иное). Для сигнализации обратного потока используйте статусные сообщения или дискретный выход (если доступен в конкретном исполнении).

5. Как правильно обнулить тотализатор, и можно ли защитить его паролем? Обнуление выполняется:

• С лицевой панели: войдите в меню, найдите «TOTAL» → «RESET», нажмите кнопку ввода. По умолчанию эта операция не защищена.
• По HART: используйте команду сброса тотализатора (Method «Reset Totalizer»).
• Защита паролем: в меню «SECURITY» → «PASSWORD» задайте цифровой код. После этого для доступа к сбросу и изменению параметров потребуется ввести пароль. Если пароль забыт, восстановление возможно только через сервисное ПО Yokogawa и мастер-пароль.

6. На дисплее периодически появляется «SENSOR ERR» или «PIPE EMPTY». Допустимо ли эксплуатировать прибор с такими сообщениями?

• «SENSOR ERR» — неисправность пьезоэлектрического сенсора или электроники. Возможен обрыв в цепи вихревого датчика, попадание влаги в терминальный отсек или сильная коррозия. Эксплуатация с этой ошибкой категорически не рекомендуется, так как измерения могут быть полностью недостоверны.
• «PIPE EMPTY» — обнаружен пустой трубопровод. Это нормальное состояние, если труба действительно опорожнена. Выходной ток при этом может быть зафиксирован на 4 мА или уйти в аварию (в зависимости от настройки). Если труба заполнена, а сообщение остаётся, проверьте контакт датчика со средой и параметр «EMPTY PIPE DETECT» (возможно, слишком высокая чувствительность). Ошибка не снимается автоматически — после заполнения трубы может потребоваться ручной сброс.

7. Как проверить работу вихревого сенсора без демонтажа, используя только локальный дисплей? В сервисном меню «DIAG» → «SELF TEST» запустите встроенную проверку. Прибор имитирует внутренний сигнал и проверяет цепь формирования импульсов. Если тест проходит успешно, появляется «TEST OK». Дополнительно в меню «SENSOR» можно посмотреть текущую амплитуду сигнала вихрей и частоту. Нормальная амплитуда для жидкости с достаточной скоростью — десятки–сотни милливольт. Если амплитуда упала до нуля при наличии потока, вероятнее всего, забит вихреобразователь или повреждён сенсорный элемент. 8. Какой допустимый радиус изгиба кабеля и как экранировать линию связи при больших расстояниях? Для кабеля с сечением жил 0,5–1,5 мм² минимальный радиус изгиба — 8‑кратный наружный диаметр кабеля. При длине линии более 30 метров используйте витую пару с общим экраном. Экран заземляйте ТОЛЬКО со стороны шкафа управления на общую шину заземления. Со стороны расходомера экран изолируйте (не подключайте к корпусу). Это предотвращает контуры уравнительных токов. Для аналогового выхода 4‑20 мА с HART на больших расстояниях рекомендуется выделенная экранированная пара, а для RS‑485 (если используется BRAIN) — кабель с волновым сопротивлением 120 Ом. 9. Можно ли заменить версию протокола BRAIN на HART в одном и том же приборе? Нет, протокол задаётся аппаратно и выбирается при заказе. Модель с суффиксом ‑E в коде имеет HART + BRAIN? Фактически в версии с кодом ‑E (4‑20 мА + импульсный) одновременно присутствуют и HART, и фирменный протокол BRAIN. Переключение между ними выполняется программно: в меню «COMM» → «PROTOCOL» выберите «HART» или «BRAIN». Однако полная функциональность и карта регистров зависят от выбранного протокола. Если у вас исключительно BRAIN и нужен HART, замена протокола невозможна без замены платы преобразователя — обратитесь в сервисный центр. 10. Как в полевых условиях откалибровать аналоговый выход 4‑20 мА без HART‑коммуникатора? Через локальные кнопки:

• Зайдите в меню «OUTPUT CALIB» (обычно доступно в сервисном режиме).
• Выберите «AO LOOP TEST».
• Прибор выведет на дисплее значение тока, например 4 мА. Подключите миллиамперметр последовательно в петлю и кнопками «UP/DOWN» подстройте значение, пока мультиметр не покажет точно 4.00 мА.
• Повторите для 20 мА. Калибровка сохраняется в энергонезависимой памяти. Эта процедура корректирует ЦАП, не влияя на основное измерение расхода.

11. Что делать, если после снятия и обратной установки электронного модуля показания расхода стали хаотичными? При снятии модуля могли нарушиться контакты в разъёме между сенсором и платой, либо сбилась заводская характеризация. Выполните:

• Проверьте визуально состояние 8‑контактного разъёма внутри корпуса, нет ли загрязнения или окисления.
• Зайдите в меню «MAINTENANCE» → «SENS CAL» и убедитесь, что калибровочные константы сенсора (K‑factor, компенсационные коэффициенты) совпадают с данными на шильдике сенсора. При несовпадении введите их заново.
• Проведите проверку нуля: при перекрытом трубопроводе, полностью заполненном измеряемой средой, нажмите «ZERO ADJ» в том же меню. Если не помогает, возможно, повреждён гибкий шлейф от сенсора — потребуется замена сенсорной сборки.

12. Какую информацию может дать встроенная функция «Spectral Analysis» для диагностики вибраций технологического оборудования? В режиме реального времени на дисплее или по HART можно просмотреть спектр сигнала вихрей. Функция доступна в меню «DIAG» → «SPECTRUM». На экране отображается амплитуда в диапазоне частот. Зная скорость звука и диаметр трубы, можно идентифицировать пики:

• Основной пик на частоте вихреобразования пропорционален расходу.
• Паразитные пики на других частотах указывают на механическую вибрацию трубы или насоса.
• Широкополосный шум — возможна кавитация или двухфазный поток. При сильных шумах можно активировать усиленный цифровой фильтр в «SIG COND», но оптимальное решение — механически устранить источник вибрации.

13. Как приспособить этот расходомер для измерения расхода мазута с вязкостью до 100 сСт? Нижний предел скорости потока для стабильного вихреобразования сильно зависит от вязкости. При вязкости 100 сСт минимальное число Рейнольдса 20 000 может быть достигнуто только на скоростях выше 0,7–1,0 м/с. Для DY040 (40 мм) это соответствует расходу примерно 3–4 м³/ч. Если реальный расход ниже, вихри не образуются, показания будут нулевыми или нестабильными. В таком случае:

• Проверьте по таблице минимальных расходов для вязких жидкостей в руководстве (раздел «Viscous Fluid Applications»).
• При запуске убедитесь, что труба полностью заполнена и нет завоздушивания.
• Увеличьте демпфирование выходного сигнала до 10–20 секунд для сглаживания скачков.

14. Можно ли использовать встроенный ЖК‑дисплей при температуре окружающей среды –30 °C? Стандартный ЖК‑дисплей гарантированно работает при –20…+80 °C. При –30 °C возможно снижение контрастности и замедление обновления, но кратковременно это не приведёт к выходу из строя. Для постоянной эксплуатации при низких температурах рекомендуется заказать версию с расширенным температурным диапазоном индикатора (опция /HT или /LT). Если такой опции нет, размещайте электронную часть в обогреваемом шкафу (монтаж удалённого преобразователя в версии R не предусмотрен для данной модели с кодом -S1, это интегральное исполнение, так что корпус будет снаружи). В крайнем случае можно использовать внешний термочехол, но он не должен нарушать взрывозащиту. 15. Как скорректировать показания расхода, если на предприятии используется нестандартная единица измерения (например, «нормальные литры в час»)? Прямого преобразования «нормальных» единиц (приведённых к нормальным условиям) в DY040 нет, так как это вихревой расходомер объёмного расхода при рабочих условиях. Однако можно воспользоваться масштабированием:

• В меню «BASIC SETUP» → «UNIT» выберите пользовательскую единицу (CUST).
• Задайте коэффициент пересчёта между фактическими м³/ч и желаемыми нл/ч, если давление и температура постоянны (например, K = (P_факт * Т_норм) / (P_норм * Т_факт)). Вводится как множитель для выходного сигнала.
• Точнее будет использовать внешний вычислитель (ПЛК), который считывает по HART объёмный расход при рабочих условиях и корректирует по давлению и температуре от отдельных датчиков.
