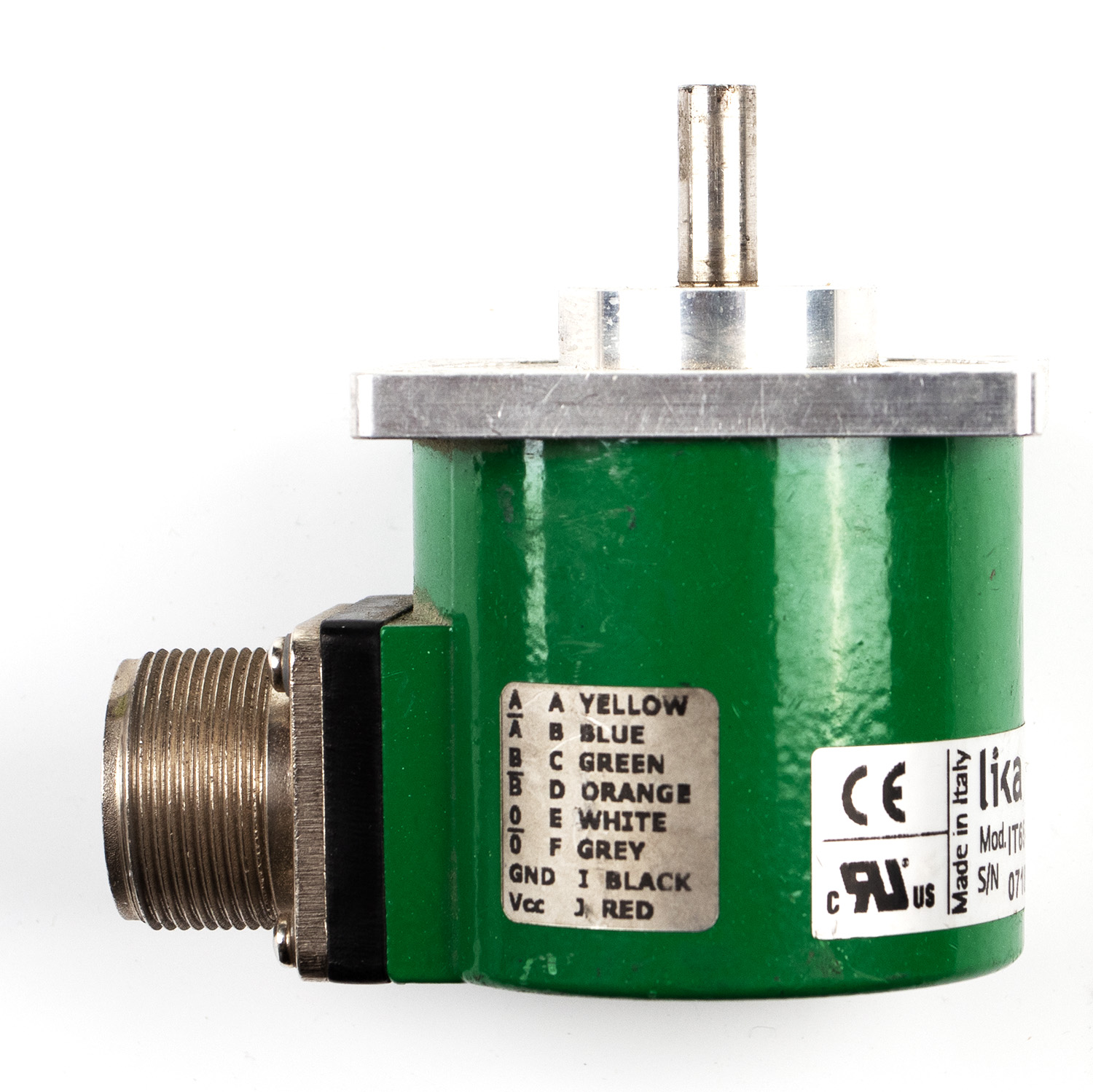

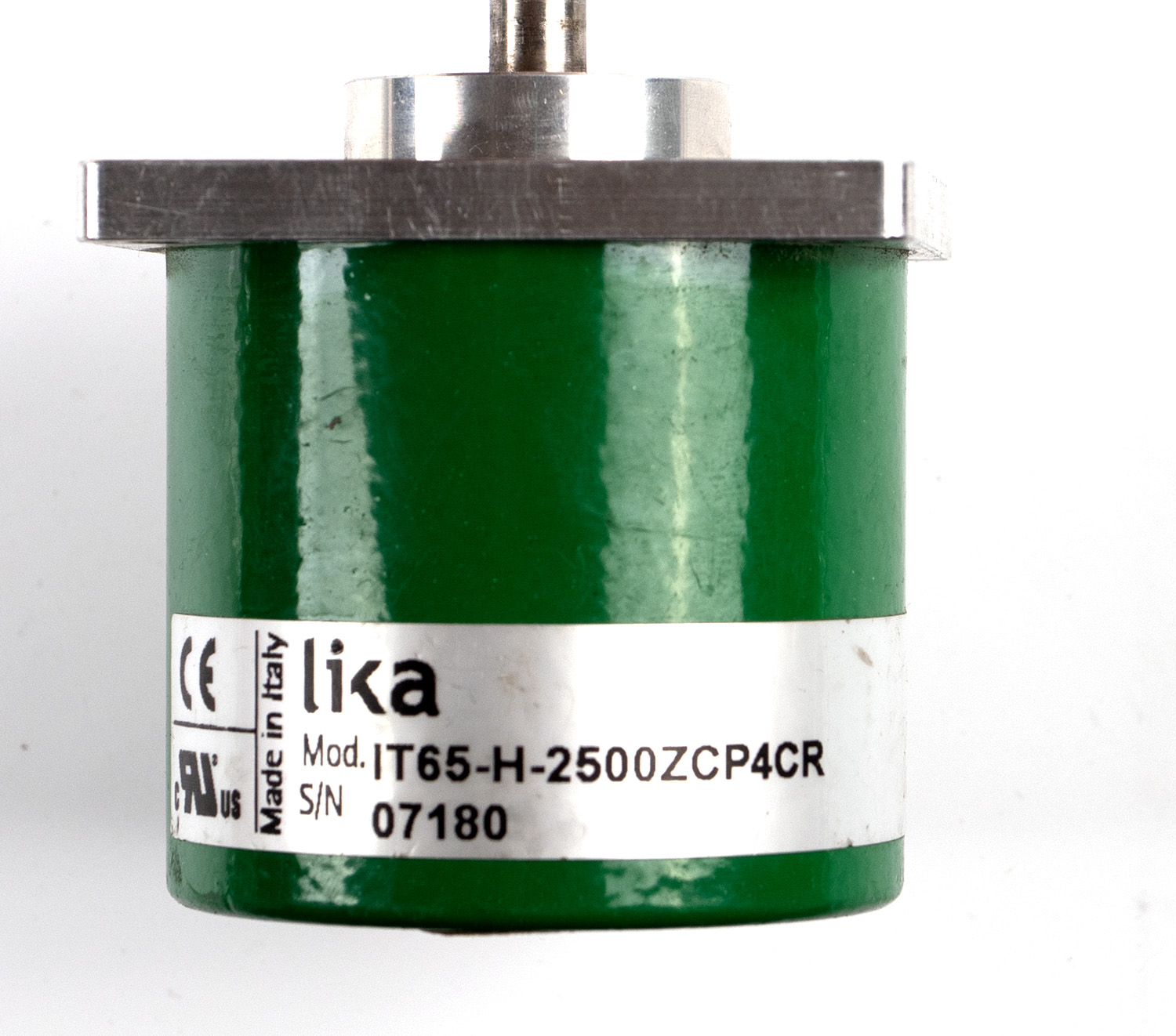

Lika IT65-H-2500ZCP4CR 65мм, 2500PPR, Push-Pull, IP65

Как подключить энкодер к контроллеру с входом NPN?

Выходной каскад у данной модели Push-Pull (совместимый с Line Driver). Он формирует сигналы с уровнями, близкими к напряжению питания. Для подключения к входу NPN (sink) контроллера необходимо использовать внешний подтягивающий резистор номиналом 2,2–4,7 кОм, включённый между сигнальным выходом (A, B, Z) и «+» питания энкодера. Без этого резистора вход NPN не сможет зарегистрировать высокий уровень. Для надёжной работы на длинных линиях рекомендуется использовать преобразователь уровней или специализированный модуль согласования.

Как проверить исправность энкодера без специализированного оборудования?

Подайте на энкодер питание 24 В постоянного тока (согласно распиновке разъёма MIL 10 pin, контакты питания). Медленно вращайте вал. С помощью мультиметра в режиме вольтметра измерьте напряжение между общим проводом и выходами A, B, Z. Оно должно попеременно изменяться от уровня, близкого к 0 В, до уровня, близкого к напряжению питания. Наличие двух стабильных уровней говорит об исправности выходных каскадов. Для проверки инверсных сигналов (/A, /B, /Z) измеряйте напряжение на них — оно должно быть в противофазе с прямыми сигналами. Если мультиметр с частотомером, можно измерить частоту на любом выходе, которая должна линейно расти с увеличением оборотов.

Что делать, если сигнал с энкодера пропадает или сильно зашумлён?

В первую очередь проверьте целостность экрана кабеля. Экран должен быть заземлён только со стороны приёмника (контроллера). Заземление с обоих концов создаёт контур, по которому протекают выравнивающие токи, вызывающие сильные помехи. Далее, убедитесь, что кабель не проложен вблизи силовых линий, частотных преобразователей или сварочного оборудования. Используйте витую пару с индивидуальным экранированием пар (A с /A, B с /B, Z с /Z). При длине кабеля более 10 метров обязательно задействуйте инверсные сигналы — подавайте их на дифференциальные входы контроллера или приёмника Line Driver.

Какой тип разъёма используется и как правильно распаять ответную часть?

Установлен радиальный разъём MIL 10 pin (военный стандарт MIL-DTL-5015). Ответная часть — кабельная розетка. Рекомендуется приобретать разъём того же производителя или совместимый аналог (например, производства ITT Cannon). При распайке строго соблюдайте схему из руководства пользователя. Контакты питания (+V и 0V) и сигнальные контакты должны быть изолированы. Для герметизации кабельного ввода используйте штатные уплотнительные кольца или кабельный ввод со степенью защиты не ниже IP65, чтобы не нарушить общую защиту энкодера.

Можно ли использовать энкодер в условиях постоянных вибраций и что делать для продления срока службы?

Энкодер рассчитан на вибрации 10 g в диапазоне 10–2000 Гц, что является высоким показателем для данной серии. Однако для максимальной долговечности:

• Монтируйте энкодер на жёстком основании, исключающем резонанс.
• Используйте гибкую муфту для соединения с валом механизма, чтобы компенсировать угловые и радиальные смещения.
• Контролируйте затяжку крепёжных винтов фланца, чтобы не создавать дополнительных напряжений.
• Регулярно (раз в 6-12 месяцев) проверяйте люфт подшипников: при его появлении энкодер подлежит замене.

Требуется ли периодическое техническое обслуживание энкодера?

Энкодер является необслуживаемым устройством. Благодаря герметичному корпусу IP65/IP66 и бесконтактной оптической системе не требуется смазка подшипников или чистка внутренних компонентов. Единственная рекомендуемая операция — внешний визуальный осмотр на предмет повреждений кабеля, разъёма и крепёжных винтов. При работе в особо грязных средах периодически очищайте корпус от пыли и масла, не используя растворители, которые могут повредить уплотнения.

Как заказать энкодер с другими параметрами, например, с валом 10 мм?

Модель IT65-H-2500ZCP4CR имеет сплошной вал 8 мм. Для заказа исполнения с валом 10 мм обратитесь к дилеру Lika Electronic, указав необходимое изменение в коде заказа (опции вала кодируются в поле «CR» или отдельным суффиксом). Альтернативно, можно использовать прецизионную переходную втулку (адаптер) с 8 мм на 10 мм, однако это может внести дополнительный люфт, что нежелательно для высокоточных систем.

Выходные сигналы A и B сдвинуты на 90°. Можно ли инвертировать направление счёта без перепрограммирования контроллера?

Да. Достаточно поменять местами подключение каналов A и B на входе контроллера (A подключить к входу B, а B — к входу A). Это изменит фазовую последовательность и, следовательно, воспринимаемое направление вращения. Аналогичный эффект даст смена полярности подключения одного из каналов, но проще всего сделать это программно в контроллере, если позволяет логика обработки сигнала.

Какова максимальная длина кабеля для стабильной передачи сигнала?

Благодаря выходу Push-Pull/Line Driver и возможности использования инверсных сигналов, длина экранированного кабеля может достигать 30–50 метров без существенного ухудшения качества сигнала при условии правильного согласования. На предельных расстояниях рекомендуется использовать кабель с низкой ёмкостью и подключать на стороне контроллера согласующие резисторы 120 Ом между прямым и инверсным сигналами каждой пары.

Какие меры безопасности необходимо соблюдать при монтаже энкодера?

• Отключайте питание системы перед подключением/отключением разъёма.
• Не прикладывайте к корпусу энкодера чрезмерных усилий при монтаже, особенно при затяжке крепёжных винтов фланца.
• Обеспечьте надёжное заземление корпуса механизма, на котором установлен энкодер.
• Используйте гибкую муфту для соединения валов, чтобы избежать передачи на подшипники осевых и радиальных нагрузок, превышающих допустимые (100 Н).

Имеются ли у данной модели сертификаты для применения в пищевой промышленности?

Стандартное исполнение IT65-H-2500ZCP4CR не имеет сертификатов для прямого контакта с пищевыми продуктами (например, FDA). Однако степень защиты IP65 и материал корпуса (Zamac) делают его пригодным для установки в зонах, где требуется частая мойка оборудования (пищевая, фармацевтическая), при условии, что энкодер не находится в прямом контакте с продуктом. Для специальных применений рекомендуется запросить у производителя исполнение из нержавеющей стали или с гигиеническими уплотнениями.

Что делать, если после замены энкодера на аналогичный позиция системы сбивается?

Инкрементальный энкодер выдаёт относительные импульсы, а не абсолютное положение. После замены обязательно требуется выполнить процедуру «референсирования» (выхода в исходную точку) или калибровку системы. Это не является неисправностью энкодера, а особенность инкрементальной технологии.

Как проверить, не выходит ли энкодер из строя из-за перегрева?

Максимальная рабочая температура корпуса составляет +85 °C. При подозрении на перегрев измерьте температуру корпуса термопарой в рабочем режиме. Если она близка к предельной, обеспечьте дополнительное охлаждение или выберите модель с расширенным температурным диапазоном (-40…+100 °C), которая доступна по опции «CR».

Поддерживает ли энкодер работу от источника питания 5 В, если в системе используется старое оборудование?

Да, диапазон питающих напряжений 5–30 В постоянного тока позволяет питать энкодер непосредственно от источника 5 В, например, от контроллера с TTL-логикой. При этом выходные сигналы также будут иметь амплитуду около 5 В, что совместимо с TTL-входами.
