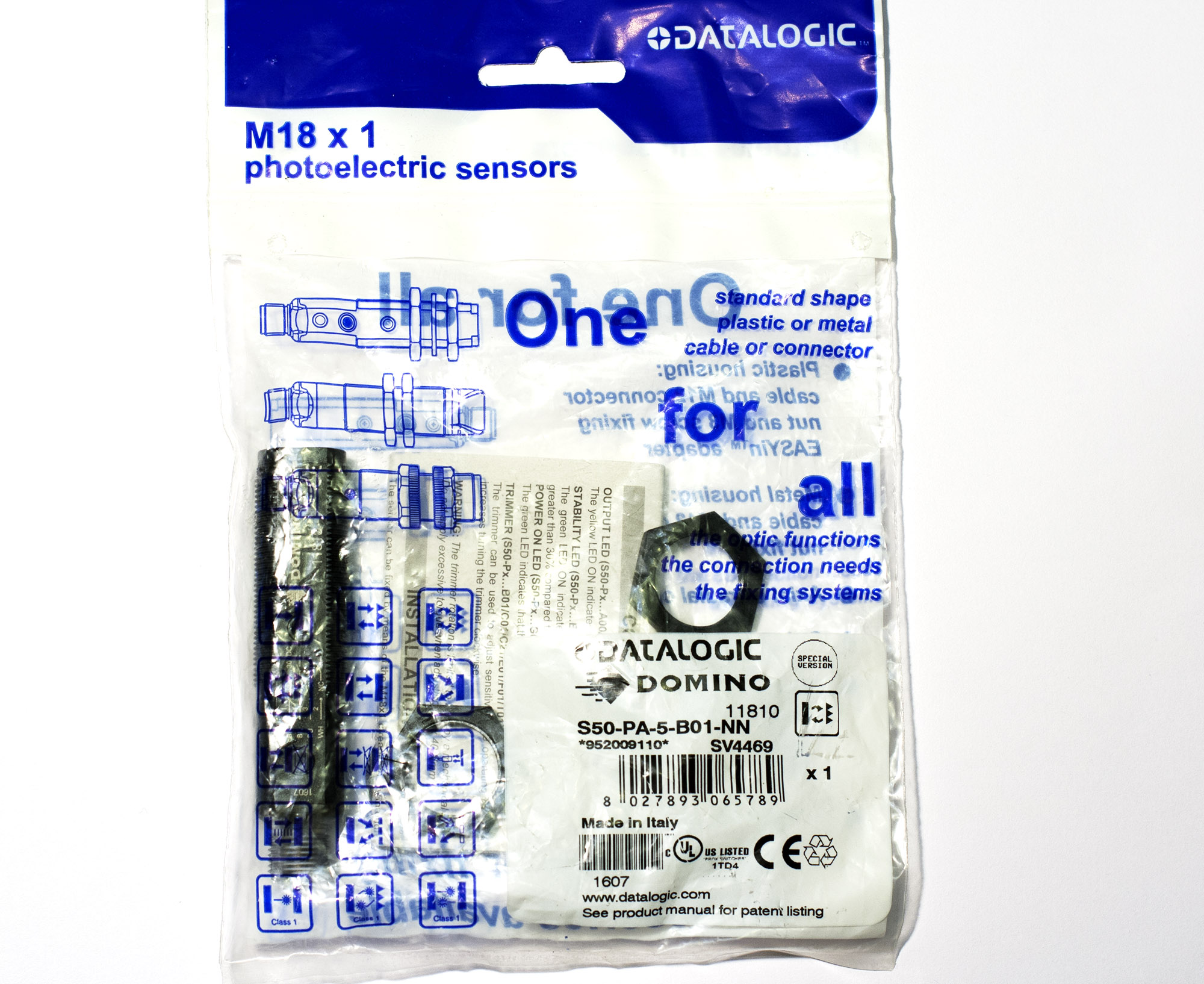

Datalogic S50-PA-5-B01-NN фотоэлектрический датчик

6 750 ₽

Datalogic S50-PA-5-B01-NN рефлекторный датчик с поляризационным фильтром. Дальность 0.1–5 м, NPN NO/NC, M12, IP67, ИК-излучение, корпус M18x82.

Категория: Бренд:

Описание

Datalogic S50-PA-5-B01-NN (артикул 952001500) рефлекторный фотоэлектрический датчик с поляризационным фильтром (polarized retro-reflective) из серии S50. Устройство предназначено для обнаружения объектов на конвейерных линиях, в упаковочном оборудовании и системах автоматизации. Поляризационный фильтр обеспечивает надежное распознавание даже при работе с отражающими поверхностями.

Датчик выполнен в цилиндрическом пластиковом корпусе с резьбой M18. Оптическая ось — аксиальная. Настройка чувствительности осуществляется потенциометром на корпусе.

Основные технические характеристики:

Параметр Значение
Производитель Datalogic
Серия / Семейство S50
Артикул (Part Number) 952001500
Модель S50-PA-5-B01-NN
Тип устройства Рефлекторный фотоэлектрический датчик с поляризационным фильтром
Дальность действия 0.1 … 5 м
Дальность с рефлектором 0.1 … 4 м
Источник света Красный светодиод, 660 нм
Размер светового пятна 45 мм на расстоянии 1 м
Напряжение питания 10 … 30 В DC
Потребляемый ток (макс.) 35 мА
Выходной сигнал NPN
Режим работы Dark ON (NO) / Light ON (NC), переключаемый
Частота переключения (макс.) 1 кГц (1000 Гц)
Время отклика 0.5 мс
Настройка Регулировка чувствительности потенциометром
Индикация Желтый OUTPUT LED, зеленый STABILITY LED
Материал корпуса PBT (пластик)
Материал оптической крышки PMMA
Степень защиты IP67
Тип соединения Разъем M12 4-pin
Монтаж Резьба M18 × 82 мм
Вес 25 г
Диапазон рабочих температур −25 … +55 °C
Температура хранения −25 … +70 °C
Электрическая защита Класс 2, защита от переполюсовки, от перегрузки и короткого замыкания
Сертификация CE, cULus, ATEX
Стандарт EN 60947-5-2
Страна происхождения Италия

Эксплуатационные параметры и условия монтажа:

Датчик рассчитан на эксплуатацию в диапазоне температур от −25 до +55 °C. Степень защиты IP67 допускает установку в условиях повышенной запыленности и воздействия водяных струй, но не в условиях погружения. Монтаж осуществляется с помощью резьбы M18 и двух гаек (входят в комплект). При установке необходимо обеспечить соосность датчика и рефлектора на расстоянии до 5 м. Для исключения взаимных помех при плотном размещении датчиков используйте рефлекторы с разной поляризацией.

Схема подключения:

Подключение осуществляется через разъем M12 4-pin:

Контакт Цвет провода (типовой) Назначение
1 Коричневый Питание + (10…30 В DC)
2 Белый Выход NPN
3 Синий Питание − (общий GND)
4 Черный Не используется

Рекомендации по подключению:

  • Для питания используйте стабилизированный источник 10…30 В постоянного тока.
  • Выход NPN — открытый коллектор, нагрузка подключается между выходом и плюсом питания.
  • При использовании индуктивных нагрузок предусмотрите защитный диод.
  • Для максимальной дальности 5 м используйте рефлектор Datalogic (например, R5).
  • Обеспечьте чистоту оптических поверхностей.

Типовые применения:

  • Конвейерные линии: обнаружение объектов на ленте, подсчет изделий.
  • Упаковочное оборудование: контроль наличия упаковок, позиционирование.
  • Автоматизация складов: контроль прохождения паллет, коробов.
  • Автомобильная промышленность: обнаружение деталей на сборочных линиях.
  • Линии розлива: контроль заполнения тары, подсчет бутылок.
  • Обнаружение мелких объектов: контроль наличия алюминиевой фольги, припоя, подшипников.

Информация для заказа и связанные компоненты:

Наименование Артикул / Модель
Датчик S50-PA-5-B01-NN 952001500
Рефлектор (для дальности до 4.5 м) R5
Кабель M12 4-pin, 2 м Заказывается отдельно
Кабель M12 4-pin, 5 м Заказывается отдельно
Аналог с выходом PNP S50-PA-5-B01-PP (952001020)

Детали

Состояние

Новый

FAQs

Часто задаваемые вопросы о Datalogic S50-PA-5-B01-NN (952001500)

Для чего предназначен датчик Datalogic S50-PA-5-B01-NN?

Датчик используется для бесконтактного обнаружения объектов в системах промышленной автоматизации. Он подходит для контроля наличия изделий, подсчета продукции, позиционирования объектов и контроля прохождения деталей на конвейерах и производственных линиях.

Чем отличается рефлекторный датчик с поляризационным фильтром от обычного?

Поляризационный фильтр позволяет надежно отличать отражение от специального рефлектора от бликов, возникающих на поверхности контролируемых объектов. Благодаря этому датчик корректно работает с глянцевыми, металлическими, окрашенными и другими отражающими поверхностями, где обычные рефлекторные датчики могут работать нестабильно.

Требуется ли рефлектор для работы датчика?

Да. Для корректной работы необходимо использовать совместимый отражатель. Именно отраженный от него свет служит сигналом для определения появления объекта в зоне контроля.

Можно ли обнаруживать прозрачные предметы?

Модель рассчитана прежде всего на обнаружение непрозрачных объектов. При работе с прозрачной упаковкой, стеклом или ПЭТ-бутылками рекомендуется выбирать специализированные фотоэлектрические датчики, предназначенные для подобных задач.

В чем преимущество цилиндрического корпуса M18?

Корпус с резьбой M18 позволяет быстро установить датчик в стандартные монтажные отверстия без применения дополнительных переходников. Такой формат широко используется в промышленном оборудовании и облегчает замену датчиков при обслуживании.

Как выполняется настройка чувствительности?

Чувствительность регулируется встроенным потенциометром. После установки датчика достаточно выставить необходимый уровень срабатывания с учетом расстояния до отражателя и характеристик контролируемого объекта.

Можно ли использовать датчик на улице?

Степень защиты IP67 обеспечивает устойчивость к воздействию пыли и водяных струй, однако устройство предназначено преимущественно для промышленного применения. При эксплуатации вне помещений рекомендуется предусмотреть защиту от длительного воздействия атмосферных осадков, образования конденсата и прямого солнечного света.

Совместим ли датчик с промышленными контроллерами?

Да. Выход NPN позволяет подключать датчик к большинству промышленных контроллеров, модулей дискретного ввода, релейных интерфейсов и других устройств автоматизации, поддерживающих соответствующий тип входного сигнала.

Где чаще всего применяется Datalogic S50-PA-5-B01-NN?

Датчик используется на упаковочных линиях, конвейерах, сортировочном оборудовании, автоматических складах, сборочных линиях, линиях розлива, деревообрабатывающем и металлообрабатывающем оборудовании, а также в различных системах промышленной автоматизации.

Как увеличить надежность работы фотоэлектрического датчика?

Для стабильной работы рекомендуется правильно выровнять датчик и отражатель, регулярно очищать оптические поверхности от загрязнений, использовать качественный источник питания и избегать попадания в зону действия посторонних отражающих объектов.

Можно ли заменить датчик без изменения программы PLC?

В большинстве случаев да. Если новый датчик имеет аналогичный принцип действия, тип выхода и электрические характеристики, его можно установить вместо вышедшего из строя устройства без внесения изменений в программу контроллера. После замены рекомендуется проверить правильность срабатывания и при необходимости скорректировать чувствительность.

На что обратить внимание при покупке Datalogic S50-PA-5-B01-NN?

Перед покупкой рекомендуется проверить требуемую дальность обнаружения, тип выходного сигнала (NPN), рабочее напряжение питания, совместимость с используемым рефлектором, способ подключения, а также соответствие характеристик датчика условиям эксплуатации конкретного оборудования.
