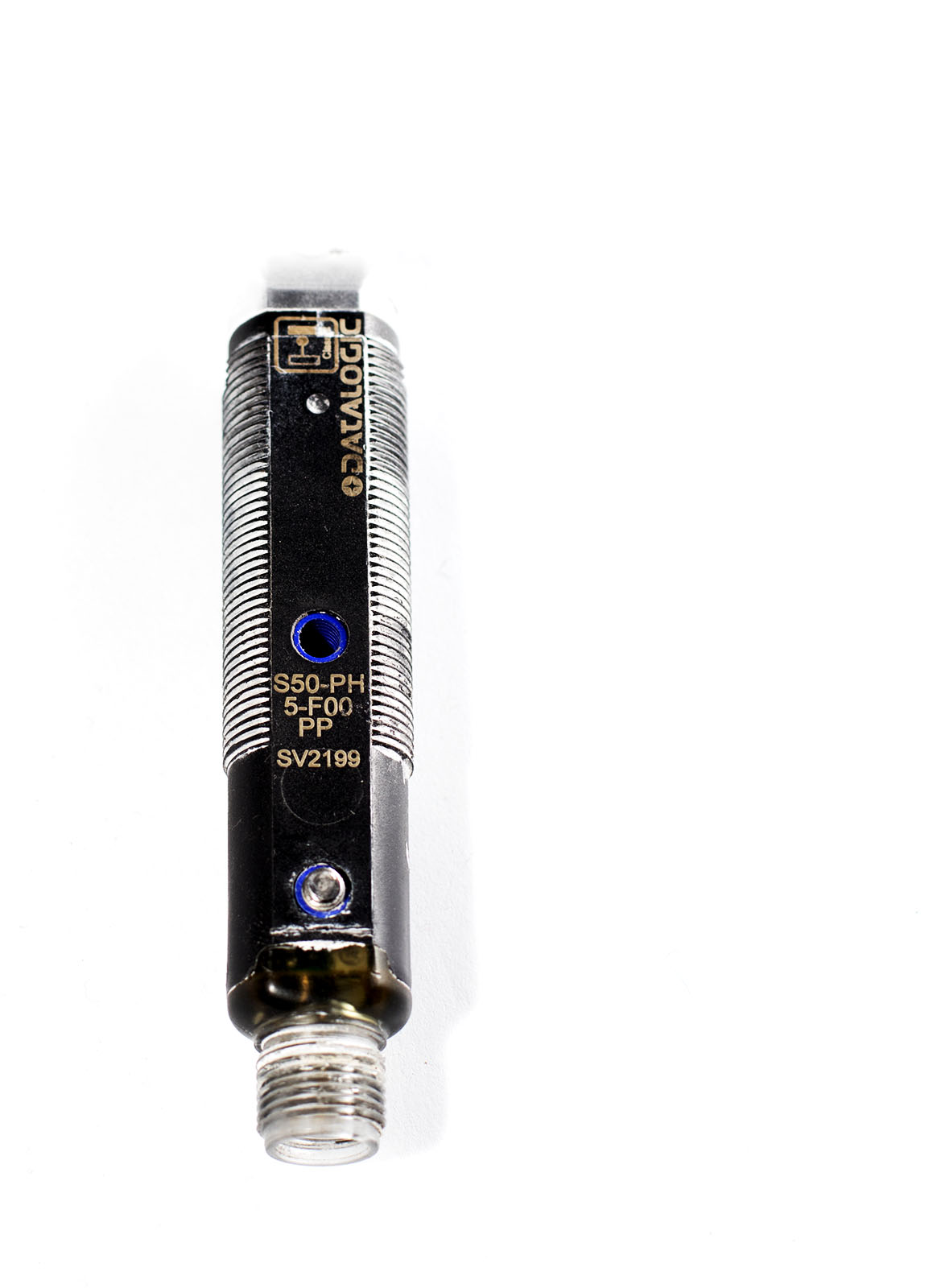

Datalogic S50-PH-5-F01-PP приемник лазерного барьера

1. Можно ли использовать S50-PH-5-F01-PP самостоятельно?

Нет. Это приемник сквозного оптического барьера. Для формирования рабочего канала требуется совместимый излучатель серии S50. Приемник и излучатель устанавливаются друг напротив друга, а контролируемый объект должен пересекать оптическую ось.

2. Как правильно подобрать излучатель для S50-PH-5-F01-PP?

Излучатель выбирают по совместимости с приемником S50-PH-5-F01-PP и параметрам конкретной системы. Важно учитывать тип оптического барьера, длину волны и рабочую дистанцию. При замене существующего датчика желательно ориентироваться на исходную конфигурацию пары S50.

3. Что произойдет, если излучатель и приемник расположены с небольшим смещением?

При недостаточной соосности приемник может получать слабый или нестабильный сигнал. Это особенно заметно при увеличении расстояния между элементами барьера. Поэтому сначала выполняют механическое выравнивание излучателя и приемника, а затем регулируют чувствительность.

4. Как настроить приемник после монтажа?

После подключения питания и установки совместимого излучателя необходимо обеспечить попадание луча на приемник и проверить состояние выходного сигнала. Потенциометром устанавливают требуемую чувствительность, после чего проверяют переключение выхода при перекрытии луча.

5. Как понять, что проблема связана с неправильной настройкой чувствительности?

Если выход нестабильно переключается при полностью открытом луче или объект не всегда обнаруживается при его пересечении, необходимо проверить настройку чувствительности. Перед регулировкой также исключают загрязнение оптики и нарушение соосности пары.

6. Что проверить, если датчик постоянно показывает наличие объекта?

Проверяют, не перекрыт ли оптический канал, правильно ли установлены излучатель и приемник, поступает ли питание и соответствует ли выбранный режим Dark ON / Light ON требуемой логике. Также проверяют настройку чувствительности и состояние оптических поверхностей.

7. Почему выход PNP не переключается при перекрытии луча?

Проверяют наличие напряжения питания, подключение контактов M12, состояние излучателя и прохождение луча до приемника. После этого проверяют режим Dark ON / Light ON и саму нагрузку на выходе PNP.

8. Как подключить PNP-выход приемника к входу ПЛК?

Выход PNP подает положительный потенциал на вход при активном состоянии датчика. Поэтому общий минус источника питания датчика и ПЛК должен быть согласован, если этого требует схема входного модуля. Перед подключением необходимо проверить электрические параметры входа контроллера.

9. Для чего нужен режим Dark ON / Light ON?

Режим определяет логику переключения выхода относительно состояния оптического луча. Выбор режима позволяет получить требуемую логику сигнала ПЛК без изменения программы управления, если схема автоматизации рассчитана на соответствующее состояние выхода.

10. Можно ли применять приемник для подсчета изделий на конвейере?

Да. Приемник устанавливают напротив излучателя так, чтобы проходящий объект прерывал луч. Каждое перекрытие формирует изменение выходного сигнала, которое может использоваться входом ПЛК или счетчиком для регистрации изделий.

11. Что делать при ложных срабатываниях на большой дистанции?

Проверяют соосность оптической пары, надежность крепления и чистоту оптики. Также необходимо проверить наличие источников сильного внешнего освещения, вибрации конструкции и правильность настройки чувствительности.

12. Влияет ли загрязнение оптической крышки на обнаружение объекта?

Да. Пыль, масло и другие загрязнения уменьшают количество принимаемого оптического сигнала и могут привести к нестабильной работе. Оптические поверхности следует очищать подходящим способом без повреждения крышки.

13. Можно ли устанавливать датчик рядом с другими фотоэлектрическими датчиками?

Да, но при плотной установке нескольких оптических датчиков необходимо учитывать взаимное влияние их оптических систем. Для надежной работы применяют правильное расположение и настройку оборудования в соответствии с конфигурацией линии.

14. Что важно учитывать при монтаже в условиях вибрации?

Излучатель и приемник должны быть надежно закреплены. Даже небольшое изменение взаимного положения может нарушить прохождение луча на длинной дистанции. После механических работ рекомендуется повторно проверить соосность и переключение выхода.

15. Как проверить исправность приемника без подключения к ПЛК?

Можно проверить питание, состояние выходного сигнала и реакцию приемника на перекрытие оптического луча. Для полной проверки формируют рабочую пару с совместимым излучателем и контролируют изменение выхода при появлении и исчезновении препятствия.

16. Что проверить, если после замены датчика ПЛК получает инвертированный сигнал?

В первую очередь проверяют установленный режим Dark ON / Light ON. Если электрическое подключение выполнено правильно, изменение режима может привести к требуемой логике работы выхода без переделки силовой части схемы.

17. Подходит ли S50-PH-5-F01-PP для систем с входами PLC 24 В DC?

Выходной сигнал датчика рассчитан на работу с промышленными цепями постоянного тока, однако перед подключением конкретного входного модуля необходимо проверить его схему, допустимое напряжение и требования к PNP-сигналам.

18. Зачем при монтаже нужны две гайки M18?

Резьбовое крепление позволяет зафиксировать положение приемника относительно монтажной поверхности. После окончательной настройки положение датчика необходимо надежно закрепить, чтобы вибрация или механическое воздействие не изменили соосность оптической пары.

19. Можно ли заменить датчик с кабельным подключением на S50-PH-5-F01-PP?

Такую замену необходимо проверять по электрической схеме и способу подключения. У S50-PH-5-F01-PP используется разъем M12, поэтому при модернизации потребуется обеспечить совместимое подключение и правильное назначение контактов.

20. Что чаще всего приводит к отказу оптического барьера после установки?

На практике сначала проверяют не сам электронный блок, а монтаж: правильность выбора пары, соосность излучателя и приемника, подключение питания, состояние кабеля и разъема, настройку чувствительности и режим выходного сигнала. Такой порядок позволяет быстрее локализовать неисправность.
