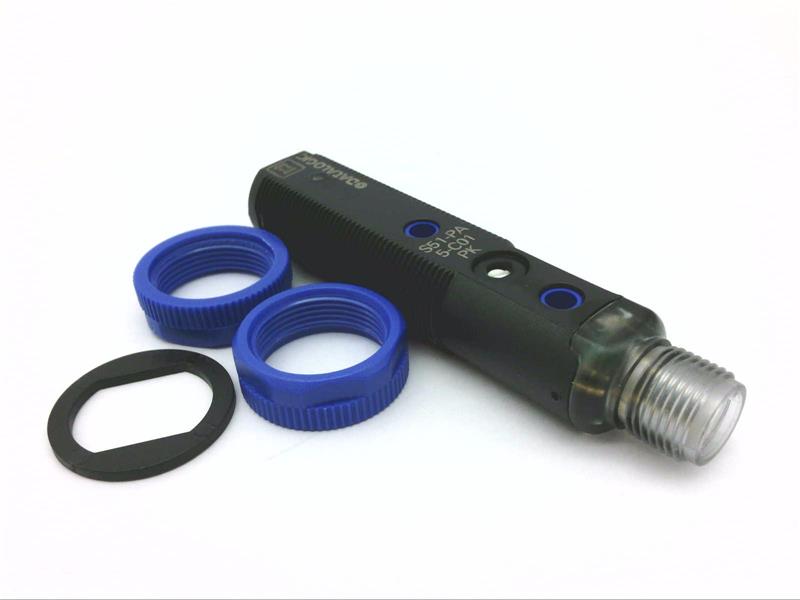

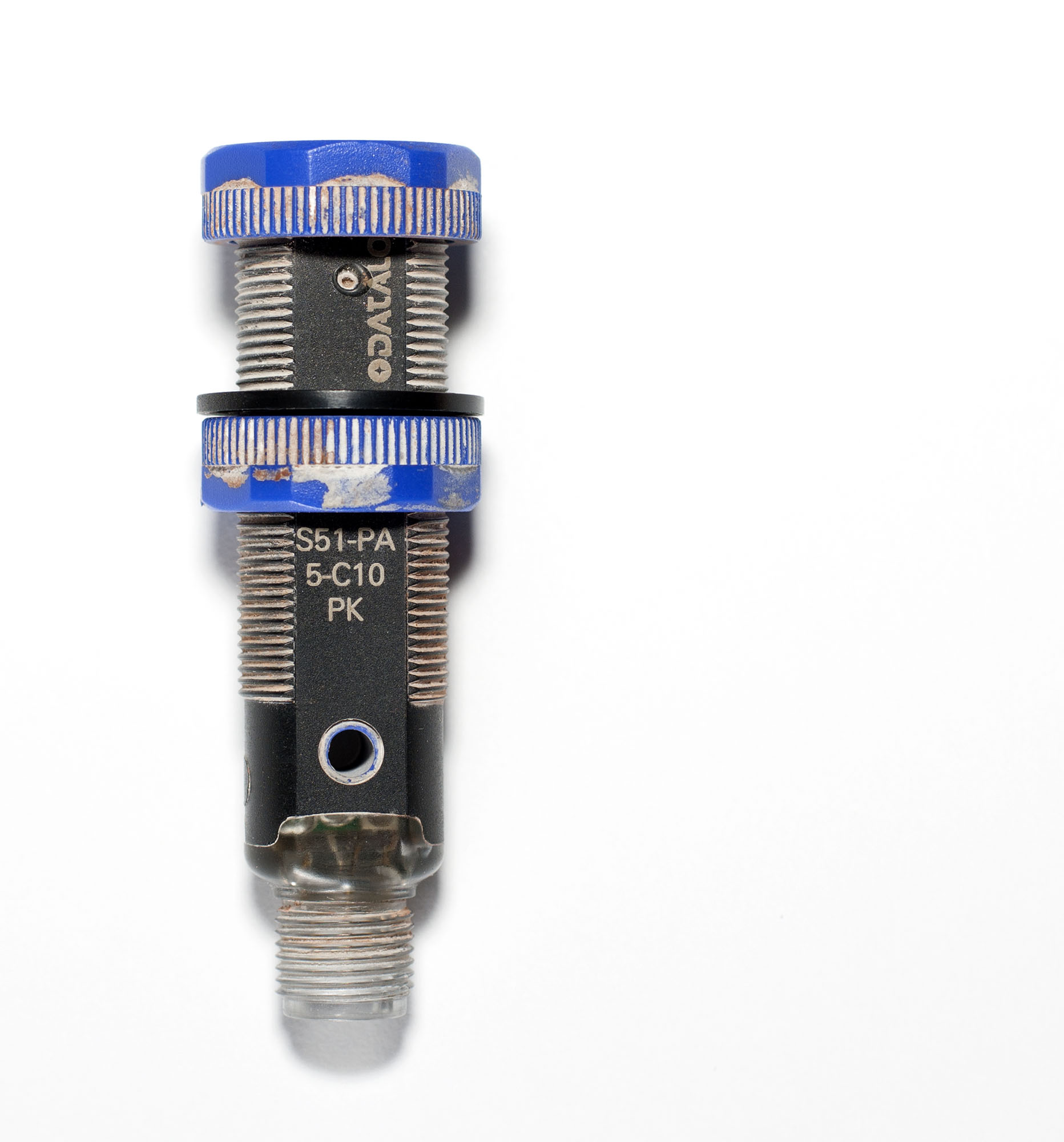

Datalogic S51-PA-5-C10-PK Photoelectric Sensor M18 Axial Diffuse 100mm PNP 24-30

Описание

Фотоэлектрический датчик Datalogic S51-PA-5-C10-PK предназначен для бесконтактного обнаружения объектов в различных системах промышленной автоматизации. Датчик работает по принципу прямого рассеянного отражения (диффузный), что означает, что излучатель и приемник находятся в одном корпусе, а обнаружение происходит при отражении инфракрасного луча от поверхности объекта.

Модель имеет цилиндрический корпус стандарта M18 с аксиальной (прямой) оптикой и отличается простотой монтажа, надежностью и отличным соотношением цены и производительности.

Область применения:

Благодаря своей универсальности, датчик Datalogic S51-PA-5-C10-PK широко применяется в различных отраслях промышленности:

• Автоматизация машин и оборудования — контроль наличия деталей, позиционирование механизмов
• Упаковочные линии — обнаружение упаковок, коробок, этикеток на конвейере
• Транспортные системы и конвейеры — подсчет предметов, контроль заторов
• Складская автоматизация — определение наличия грузов на стеллажах или паллетах
• Керамическая и деревообрабатывающая промышленность — обнаружение заготовок

Технические характеристики (Specifications):

Конструктивные особенности и преимущества:

Выбор режима работы (L/D On)

Модель S51-PA-5-C10-PK позволяет выбирать режим работы выхода:

• Light ON (L-On) — выход активируется при наличии отраженного сигнала (объект обнаружен)
• Dark ON (D-On) — выход активируется при отсутствии отраженного сигнала (фон, нет объекта)

Это обеспечивает гибкость при интеграции в различные схемы управления .

Компактность и удобство монтажа:

Цилиндрический корпус M18 является промышленным стандартом, что обеспечивает совместимость с широким спектром кронштейнов и креплений. Аксиальная оптика позволяет устанавливать датчик непосредственно по оси движения объекта. Подключение через разъем M12 обеспечивает быстрый монтаж и замену без вскрытия кабеля .

Высокая степень защиты IP67:

Корпус из прочного пластика PBT/PMMA и степень защиты IP67 гарантируют надежную работу в условиях повышенной запыленности и влажности, включая возможность временного погружения в воду. Датчик устойчив к вибрациям и ударам, типичным для промышленной среды .

Условия эксплуатации и долговечность:

Принцип работы и особенности применения:

Диффузный режим обнаружения

В диффузном режиме (прямого рассеянного отражения) датчик излучает инфракрасный луч и ожидает его отражения от объекта. Объект обнаруживается, когда отраженный сигнал превышает пороговый уровень. Данный режим удобен тем, что не требует установки отдельного отражателя или приемника, но дальность обнаружения зависит от цвета, материала и текстуры поверхности объекта.

Важно: дальность 100 мм является номинальной для стандартного белого матового объекта. Для темных, блестящих или прозрачных объектов фактическая дальность может быть меньше.

Отсутствие регулировки

Датчик не имеет подстроечного резистора для регулировки чувствительности. Это упрощает эксплуатацию и исключает случайное изменение настроек, но требует точного соблюдения монтажного расстояния при установке.

Монтаж и подключение:

Схема подключения (4-pin M12)

Рекомендации по монтажу:

• Устанавливать датчик на расстоянии 80-120 мм от обнаруживаемого объекта (для стандартных условий)
• Избегать попадания прямого яркого света (солнце, мощные лампы) в линзу приемника
• Обеспечить надежное крепление для исключения вибраций корпуса
• Использовать соответствующие кабели с разъемом M12 для подключения

Совместимость и аналоги:

Датчик Datalogic S51-PA-5-C10-PK может использоваться как замена или альтернатива для:

• Datasensor S51-PA-5-C10-PK (аналогичная модель, выпускавшаяся ранее, ныне снята с производства)
• SICK серии G6 (например, GTB6-P1211 с близкими параметрами)
• Pepperl+Fuchs серии ML100 (например, ML100-8-H-100/103/115)
• Omron E3Z (близкие по характеристикам модели)
• Autonics BR серия (например, BR100-DDT-P)

При подборе аналога важно учитывать тип выхода (PNP), напряжение питания (10-30V DC), дальность и тип корпуса M18.
