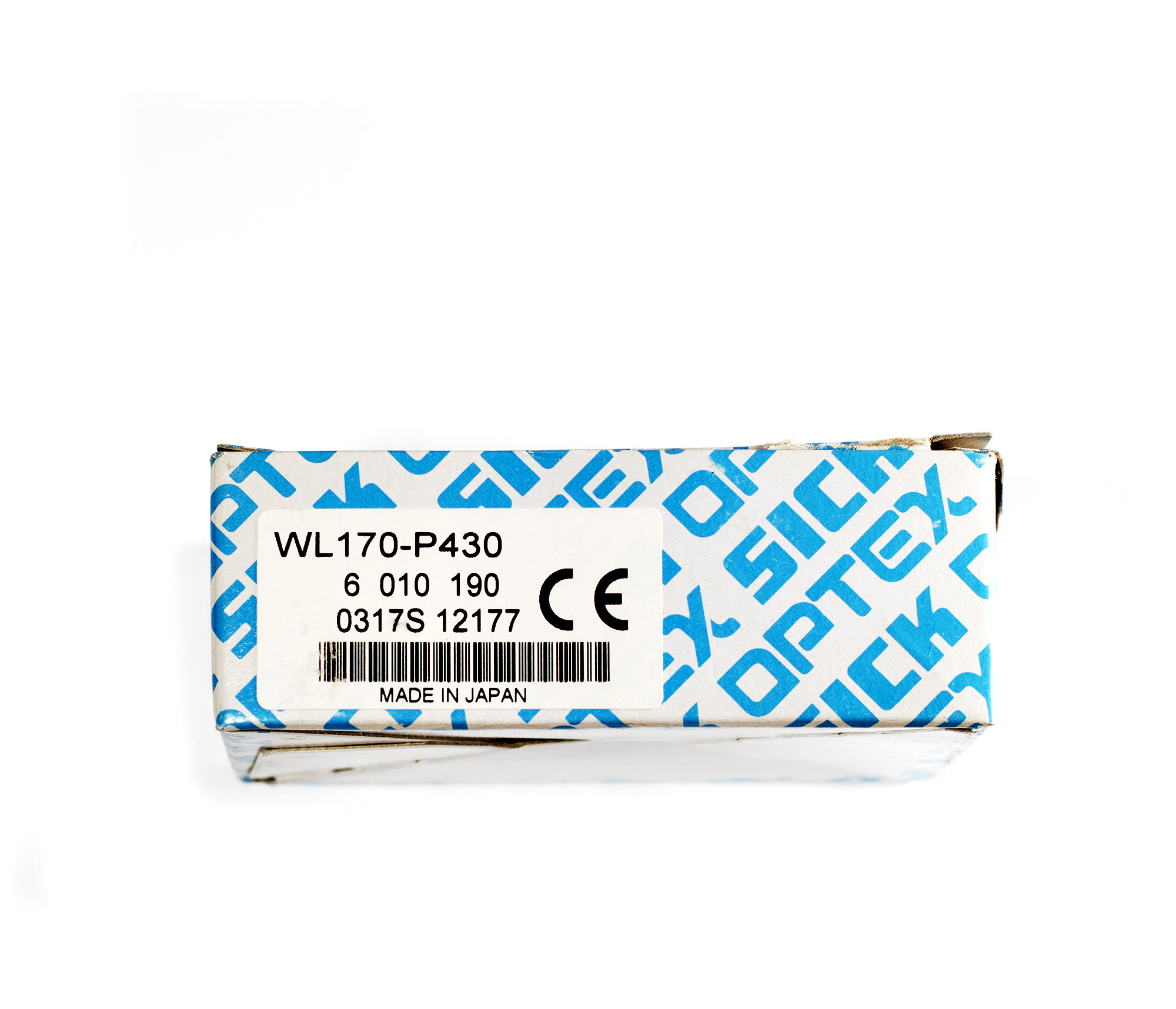

Sick WL170-P430 фотоэлектрический датчик M8 PNP

Описание

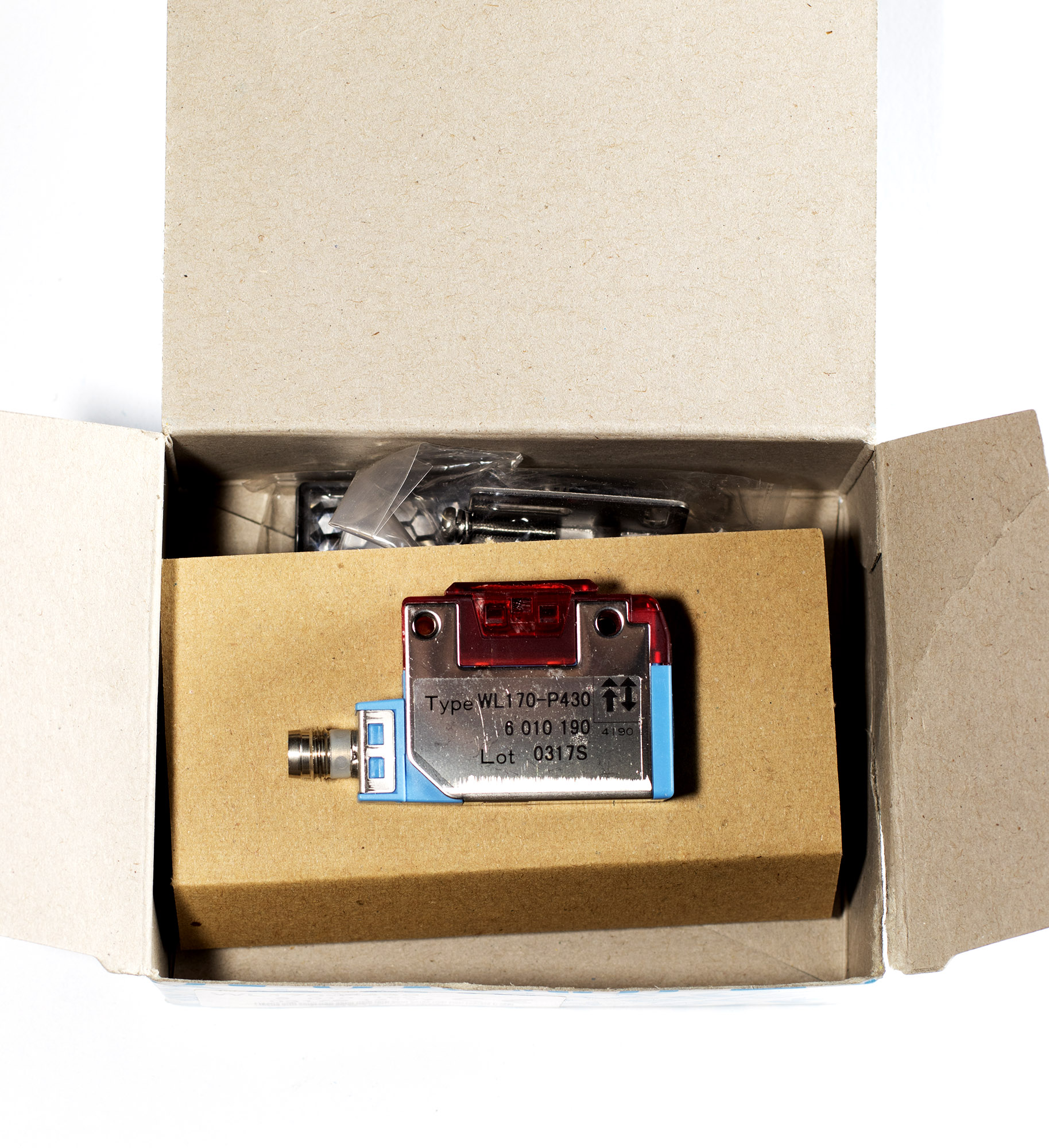

Sick WL170-P430 (артикул 6010190) — фотоэлектрический ретрорефлективный датчик из серии W170. Устройство предназначено для бесконтактного обнаружения объектов с помощью отражённого луча. Применяется в системах промышленной автоматизации для контроля положения, подсчёта изделий и обнаружения объектов на конвейерах, в упаковочном оборудовании и станкостроении.

Датчик использует видимый красный свет с поляризационным фильтром, что позволяет надёжно обнаруживать даже блестящие и прозрачные объекты. Корпус выполнен из нержавеющей стали и ABS-пластика, степень защиты IP67. Подключение осуществляется через разъём M8, 4-контакта.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Датчик рассчитан на эксплуатацию в диапазоне температур от −25 до +55 °C. Степень защиты IP67 допускает установку в условиях повышенной запылённости и кратковременного воздействия водяных струй, но не в условиях погружения. Корпус из нержавеющей стали обеспечивает высокую механическую прочность. Датчик оснащён функцией подавления паразитных импульсов и защитой выхода от короткого замыкания и перегрузки по току.

Схема подключения:

Подключение выполняется через разъём M8, 4-контакта:

Рекомендации по подключению:

• Для питания используйте стабилизированный источник 10…30 В постоянного тока с пульсациями не более 10 %.
• Выход PNP — открытый коллектор, нагрузка подключается между выходом и минусом питания.
• Максимальный ток нагрузки — 100 мА.
• Для переключения режима light/dark используйте провод L/D.
• Силовые кабели прокладывайте отдельно от сигнальных линий.

Типовые применения:

• Конвейерные линии — обнаружение объектов на ленте, подсчёт изделий.
• Упаковочное оборудование — контроль наличия упаковок, позиционирование.
• Обнаружение прозрачных объектов — стекло, плёнка, бутылки благодаря поляризационному фильтру.
• Автоматизация складов — контроль прохождения паллет, коробов.
• Станкостроение — фиксация положения механизмов.

Информация для заказа и связанные компоненты:

Примечание: для работы датчика требуется отражатель (PL80A или P250), который заказывается отдельно. Кабель с разъёмом M8 также приобретается отдельно.
