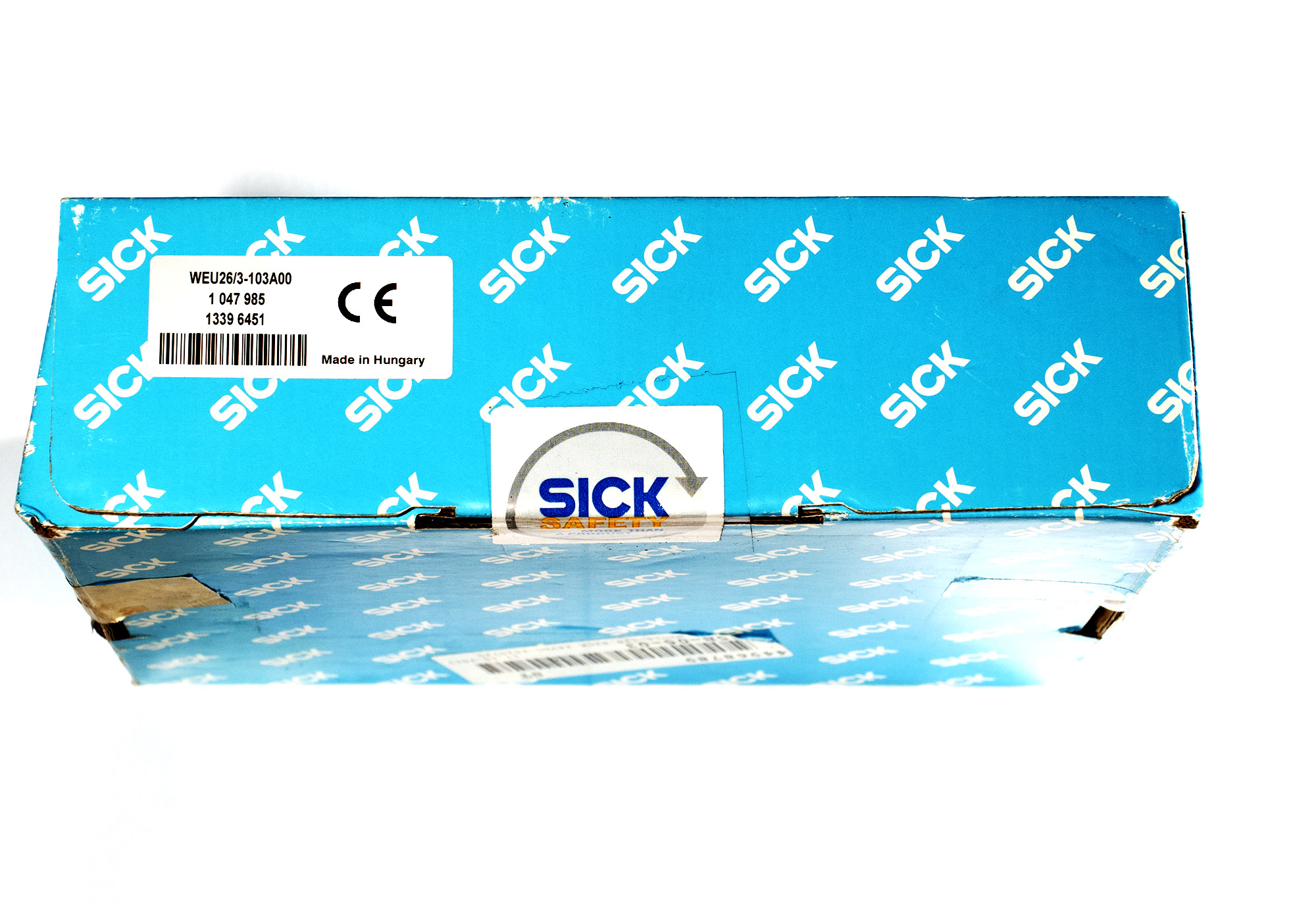

Sick WEU26/3-103A00 приемник светового барьера 20м

Описание

Sick WEU26/3-103A00 (артикул 1047985) приемник (receiver) из серии однолучевых защитных световых барьеров WSU/WEU26-3. Устройство предназначено для работы в паре с передатчиком WSU26/3-103A00 (артикул 1047984) в составе систем безопасности для защиты опасных зон на производственных участках, роботизированных комплексах, конвейерных линиях и упаковочном оборудовании.

Приемник выполнен в литом алюминиевом корпусе, на передней панели расположены светодиоды для индикации состояния, подключение осуществляется через резьбовое соединение PG13.5. Корпус оснащён обогревом переднего стекла, предотвращающим запотевание и обледенение в условиях повышенной влажности и низких температур. Синхронизация между передатчиком и приёмником — оптическая.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Приемник рассчитан на эксплуатацию в диапазоне температур от −25 до +55 °C, корпус из алюминиевого литья обеспечивает высокую механическую прочность и устойчивость к воздействию внешней среды. Обогрев переднего стекла предотвращает запотевание и обледенение оптической поверхности в условиях повышенной влажности и при резких перепадах температур. Монтаж осуществляется с помощью крепежных кронштейнов, заказываемых отдельно.

Схема подключения:

Подключение осуществляется через резьбовое соединение PG13.5, питание 24 В DC (допустимый диапазон 19.2…28.8 В DC). Выходной сигнал формируется в соответствии с требованиями безопасности категории 4 и уровня PL e.

Рекомендации по подключению:

• Для питания используйте стабилизированный источник 24 В постоянного тока (диапазон 19.2…28.8 В).
• Для подключения используйте кабель с резьбовым соединением PG13.5.
• Обеспечьте соосность передатчика и приёмника на расстоянии до 20 м.
• При монтаже на вибрирующих механизмах используйте дополнительные крепления.

Типовые применения:

• Опасные зоны производственных участков — защита от доступа персонала к движущимся частям оборудования.
• Роботизированные комплексы — ограждение рабочих зон роботов.
• Конвейерные линии — защита зон загрузки и выгрузки.
• Упаковочное оборудование — контроль доступа к движущимся механизмам.
• Деревообрабатывающие и металлообрабатывающие станки — защита рабочих зон.

Информация для заказа и связанные компоненты:

Примечание: модель WEU26/3-103A00 является приемником (receiver) и не может работать самостоятельно, для работы требуется передатчик WSU26/3-103A00 (артикул 1047984). Устройство сертифицировано по стандартам безопасности IEC 61496-1 (Тип 4), IEC 61508 (SIL 3) и EN ISO 13849 (Категория 4, PL e).
