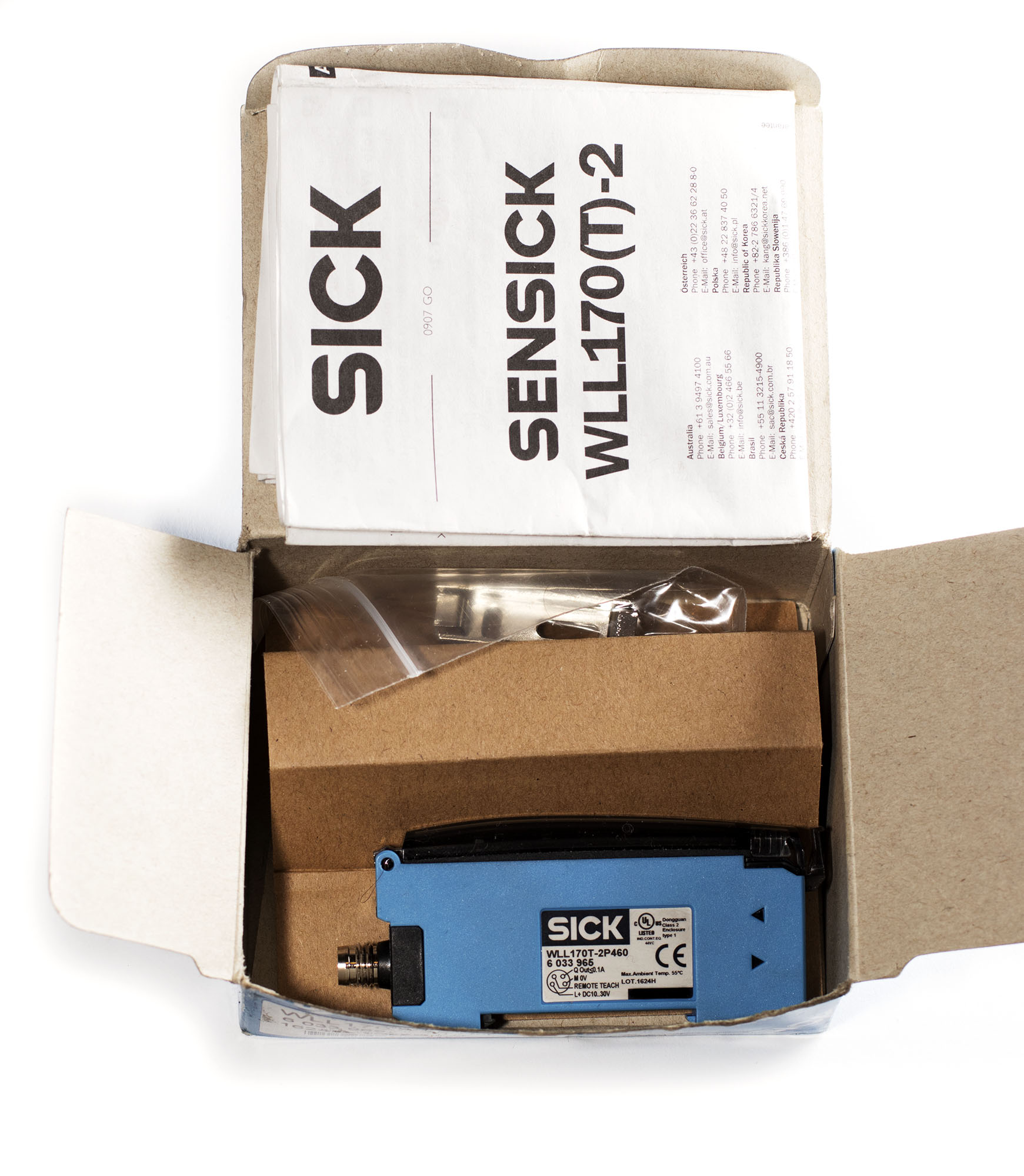

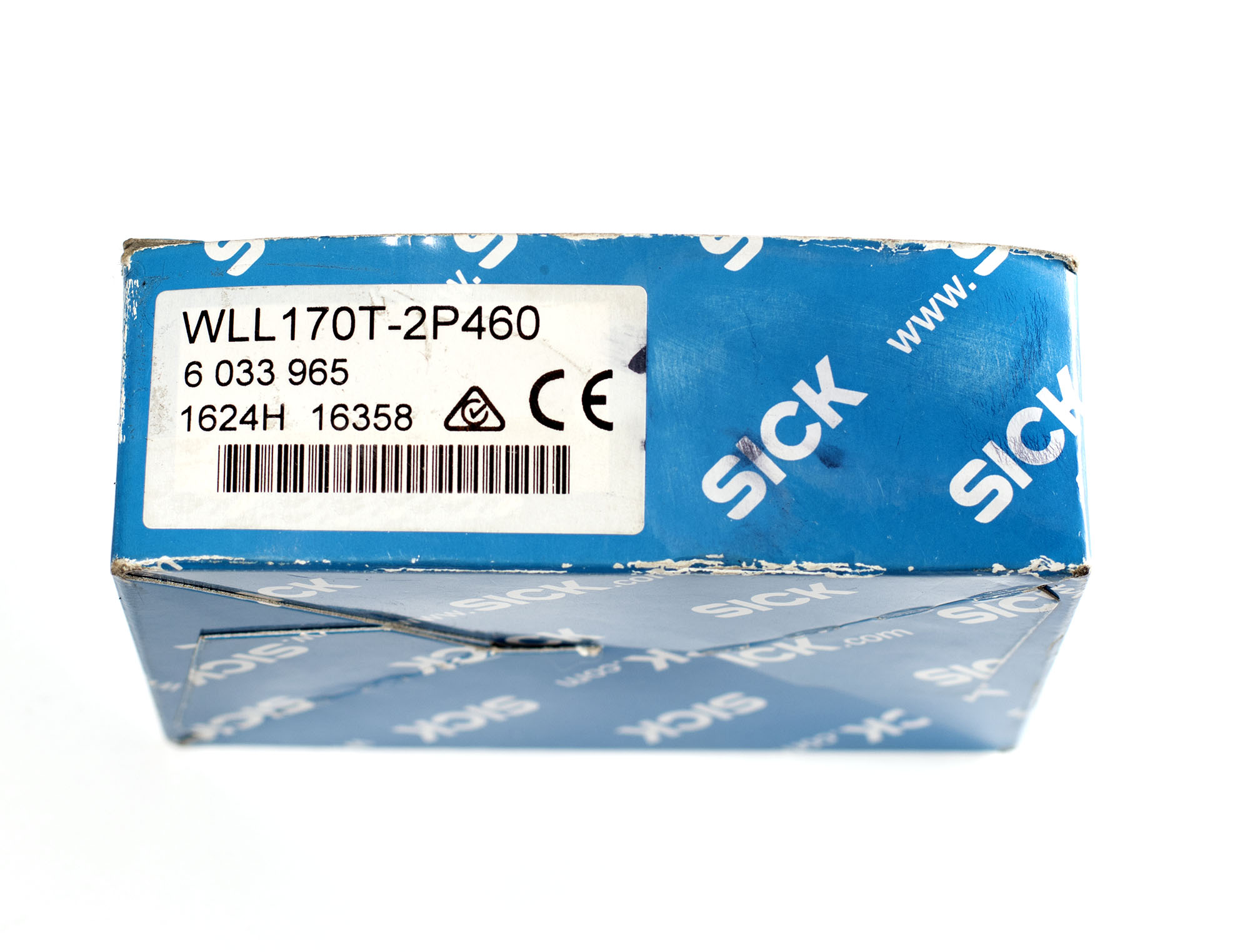

Sick WLL170T-2P460 оптоволоконный усилитель PNP 10кГц

Описание

Sick WLL170T-2P460 (артикул 6033965) — оптоволоконный усилитель (fiber-optic amplifier) из серии WLL170-2. Устройство предназначено для совместной работы с оптоволоконными кабелями серии LL3 и служит для обнаружения объектов, распознавания цветовых меток и контроля прозрачных материалов. Применяется в системах промышленной автоматизации, где требуются быстрый отклик и высокая точность срабатывания.

Усилитель выполнен в прямоугольном корпусе из ABS-пластика. Подключение оптоволоконных кабелей осуществляется через специальные зажимы на передней панели. Электрическое подключение — через разъём M8, 4-контакта. Настройка порога срабатывания выполняется кнопкой Teach-in или через калибровочный вход.

Основные технические характеристики:

Дальность срабатывания:

Дальность зависит от типа подключаемого оптоволоконного кабеля:

Эксплуатационные параметры и условия монтажа:

Усилитель рассчитан на эксплуатацию в диапазоне температур от −25 до +55 °C. Степень защиты IP66 допускает установку в условиях повышенной запылённости и воздействия водяных струй, но не в условиях погружения. Корпус из ABS-пластика обеспечивает механическую прочность и устойчивость к внешним воздействиям. Для монтажа используется крепёжный уголок BEF-WLL170, входящий в комплект поставки.

Устройство оснащено четырьмя режимами Teach-in. Порог срабатывания может быть установлен автоматически нажатием кнопки или через калибровочный кабель. Индикация состояния выхода выполняется оранжевым светодиодом, индикация силы принимаемого сигнала — зелёным светодиодом.

Схема подключения:

Подключение выполняется через разъём M8, 4-контакта:

Для подключения оптоволоконного кабеля используются зажимы на передней панели. Кабель LL3 фиксируется в корпусе усилителя.

Рекомендации по подключению:

• Для питания используйте стабилизированный источник 10…30 В постоянного тока с пульсациями не более 10 %.
• Выход PNP — открытый коллектор, нагрузка подключается между выходом и минусом питания.
• Максимальный ток нагрузки — 100 мА.
• Для настройки порога используйте кнопку Teach-in или подайте сигнал на калибровочный вход.
• Силовые кабели прокладывайте отдельно от сигнальных линий.

Типовые применения:

• Обнаружение малых объектов — благодаря быстрому отклику и сфокусированной оптике.
• Распознавание цветовых меток — контроль меток на упаковке и этикетках.
• Обнаружение прозрачных материалов — стекло, плёнка, бутылки.
• Конвейерные линии — подсчёт изделий и контроль положения.
• Электронная промышленность — обнаружение мелких компонентов на платах.
• Упаковочное оборудование — контроль наличия этикеток и маркировки.

Информация для заказа и связанные компоненты:

Примечание: для работы усилителя требуется оптоволоконный кабель серии LL3 (заказывается отдельно). Дальность срабатывания зависит от типа подключаемого кабеля.
