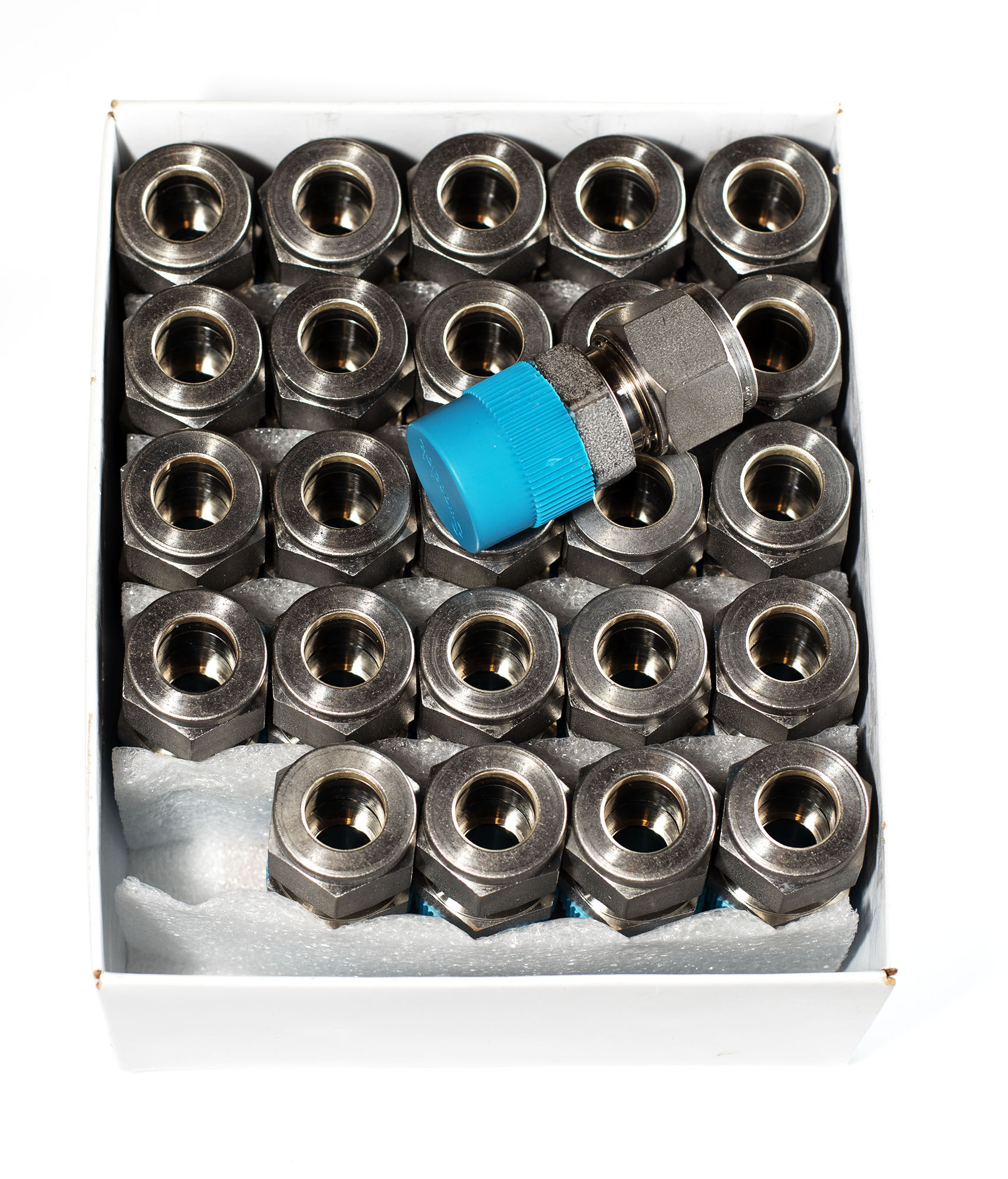

Swagelok SS-12M0-1-8 штуцер прямой 12мм x 1/2″NPT

1. Для чего используется фитинг SS-12M0-1-8?

Фитинг применяется для герметичного перехода с метрической трубки диаметром 12 мм на резьбовое соединение NPT 1/2 дюйма. Используется в трубопроводных системах, где требуется надежное и коррозионностойкое соединение.

2. Можно ли использовать этот фитинг с трубками других диаметров?

Нет. Фитинг рассчитан только на трубку с наружным диаметром 12 мм. Использование трубок другого размера не допускается и приведет к нарушению герметичности.

3. Какое рабочее давление выдерживает фитинг?

Максимальное рабочее давление определяется материалом и толщиной стенки трубки, а не самим фитингом. Для трубок из нержавеющей стали 316 расчетное давление может достигать значений, указанных в каталогах Swagelok для соответствующих типоразмеров. При выборе необходимо сверяться с таблицами допустимых рабочих давлений для конкретной трубки.

4. В каком диапазоне температур можно эксплуатировать фитинг?

Диапазон рабочих температур зависит от материала уплотнения и рабочей среды. Для фитингов из нержавеющей стали 316 без дополнительных уплотнительных элементов верхний предел определяется свойствами материала и может достигать 537 °C. Нижний предел — до криогенных температур. Для точных значений обратитесь к технической документации Swagelok.

5. Как правильно выполнить монтаж фитинга?

Монтаж выполняется в несколько этапов:

• Вставьте трубку до упора в фитинг.
• Затяните гайку вручную до ощутимого сопротивления.
• Отметьте положение гайки относительно корпуса.
• Затяните гайку ключом на указанное в инструкции количество оборотов (обычно 1¼ – 1½ оборота).
• Проверьте затяжку с помощью калибра Swagelok.

6. Можно ли повторно использовать фитинг после демонтажа?

Да, фитинг допускает многократный демонтаж и повторную установку. Перед повторным монтажом осмотрите уплотнительные поверхности на наличие повреждений. При повторной затяжке гайку необходимо затянуть с небольшим усилием, чтобы вернуть её в исходное положение.

7. Чем отличается стандартная версия SS-12M0-1-8 от версии SS-12M0-1-8BT?

Версия с индексом «BT» (bored through) имеет сквозное отверстие по всей длине фитинга. Стандартная версия SS-12M0-1-8 не имеет сквозного отверстия, что ограничивает её применение в системах, где требуется свободный проход среды.

8. Можно ли использовать фитинг с другими типами резьбы, например, с метрической?

Нет, данный фитинг имеет только наружную коническую резьбу NPT 1/2 дюйма. Для соединения с метрической резьбой или другими типами резьбовых портов необходимо использовать соответствующие переходники.

9. Какие меры предосторожности следует соблюдать при монтаже?

• Не используйте фитинг, если на его поверхностях есть забоины, царапины или следы коррозии.
• Не смешивайте компоненты Swagelok с фитингами других производителей — это может нарушить герметичность.
• При монтаже используйте только рекомендованные моменты затяжки и калибры.
• Убедитесь, что рабочая среда совместима с материалом фитинга (нержавеющая сталь 316).

10. Как отличить оригинальный фитинг Swagelok от подделки?

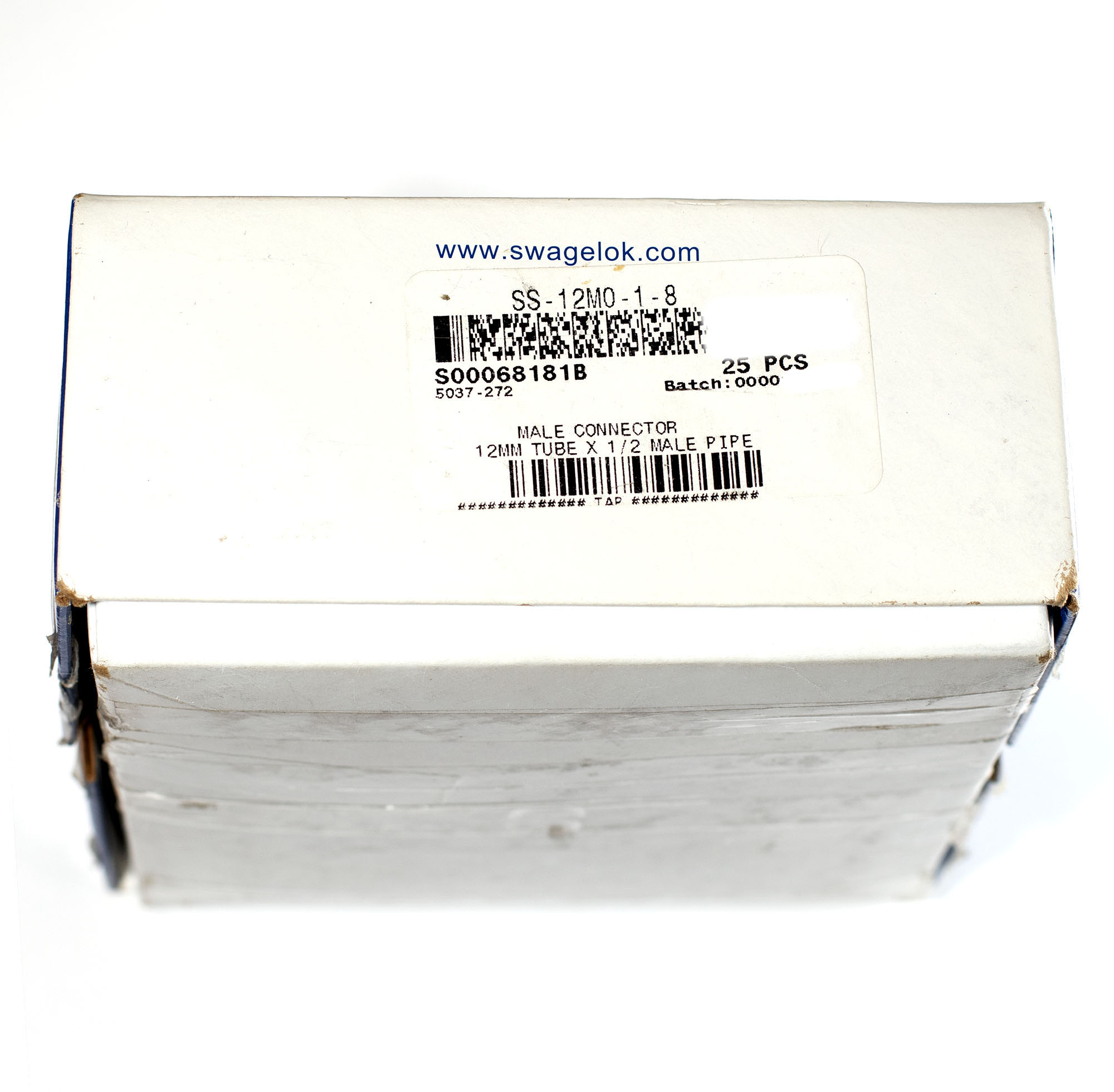

Оригинальные фитинги Swagelok имеют маркировку на корпусе с указанием производителя и типоразмера. Упаковка содержит заводскую этикетку с артикулом и штрих-кодом. Рекомендуется приобретать продукцию только у официальных дистрибьюторов Swagelok.

11. Какой тип уплотнения используется в фитинге?

Фитинг не содержит эластомерных уплотнений. Герметичность обеспечивается за счет обжатия трубки и металлического контакта поверхностей (принцип «metal-to-metal seal»). Это обеспечивает высокую надежность и устойчивость к агрессивным средам и перепадам температур.

12. Можно ли использовать фитинг в системах с пульсирующим потоком или вибрацией?

Да, конструкция Swagelok обеспечивает вибростойкость соединения при правильном монтаже. Однако в условиях интенсивной вибрации рекомендуется использовать дополнительные меры фиксации трубопровода.

13. Как хранить фитинги до монтажа?

Храните фитинги в сухом помещении, в заводской упаковке. Избегайте попадания влаги, пыли и механических повреждений. Рекомендуется хранить при температуре от –40 до +60 °C.

14. Можно ли использовать фитинг в пищевой или фармацевтической промышленности?

Фитинг из нержавеющей стали 316 может применяться в пищевой и фармацевтической промышленности при условии, что он соответствует требованиям гигиенических стандартов. Рекомендуется уточнять наличие соответствующих сертификатов у производителя. Стандартная очистка SC-10 не является специальной подготовкой для пищевых производств.

15. Какие сертификаты качества имеет продукция Swagelok?

Продукция Swagelok сертифицируется по стандартам ISO 9001 и другим отраслевым нормам. Для конкретного фитинга могут быть доступны сертификаты на материал и испытательное давление. Запрос на сертификацию оформляется при заказе.
