Siemens 6EP1332-1SH43, LOGO!Power, вход 100-240 В AC

Цена по запросу

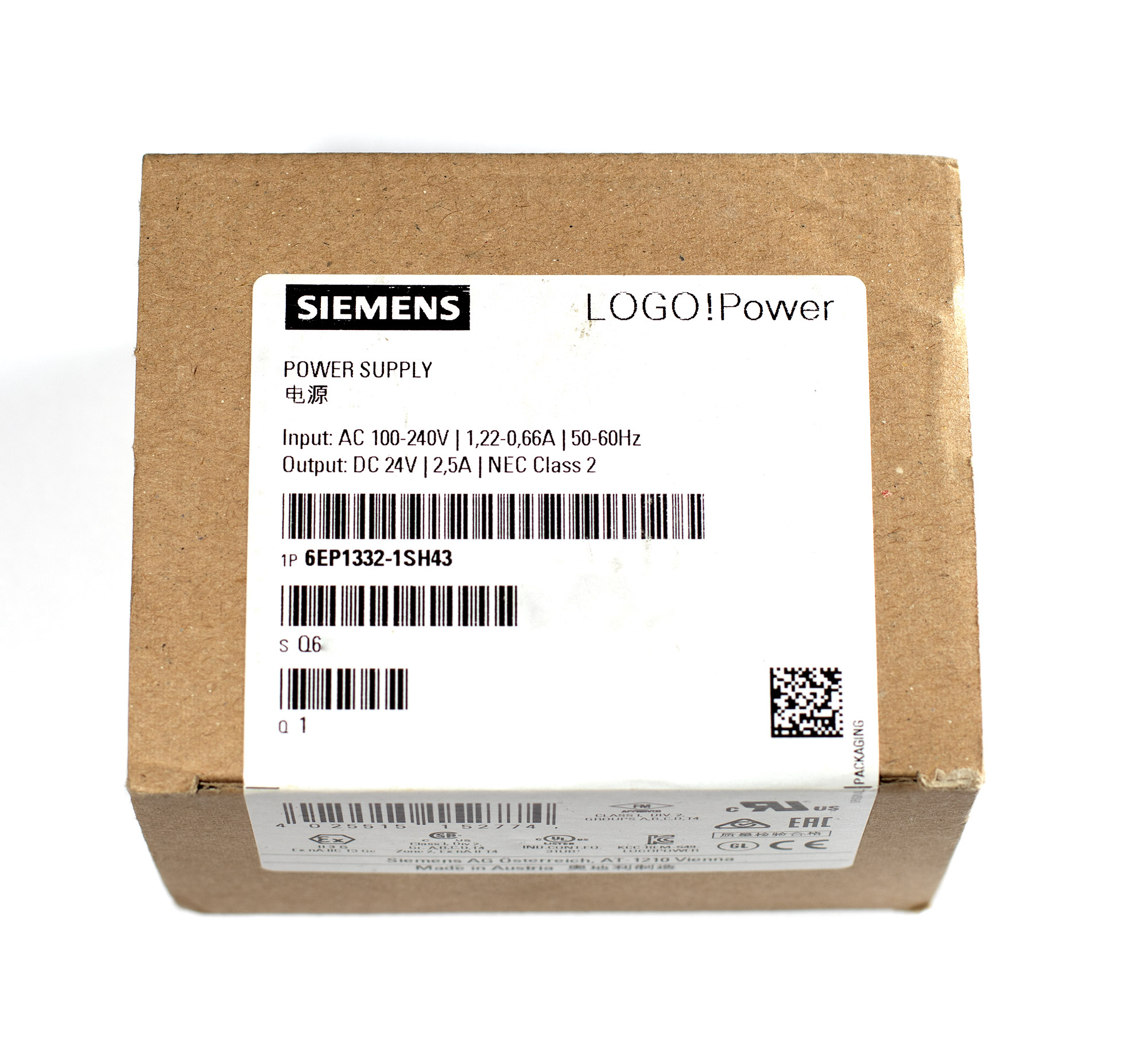

6EP1332-1SH43 Siemens. Блок питания LOGO!Power: вход 100-240 В AC (110-300 В DC), выход 24 В DC/2.5 А, мощность 60 Вт, КПД 88%, IP20, -20…+70 °C.

Категория: Бренд: ,

Описание

6EP1332-1SH43 — это стабилизированный импульсный блок питания из серии LOGO!Power от Siemens, предназначенный для обеспечения надежного электропитания промышленных устройств, в первую очередь программируемых реле LOGO! и контроллеров SIMATIC S7-1200. Устройство преобразует входное напряжение 100-240 В AC или 110-300 В DC в стабилизированное выходное напряжение 24 В DC с номинальным током до 2.5 А.

Блок питания отличается высокой эффективностью (КПД до 88%) и способностью работать в широком диапазоне температур от -20 до +70 °C. Компактный корпус шириной 72 мм, оптимизированный для установки в распределительные щиты, и монтаж на стандартную DIN-рейку позволяют экономить место.

Основные технические характеристики 6EP1332-1SH43:

Параметр Значение
Производитель / Серия Siemens / LOGO!Power
Артикул (Part Number) 6EP1332-1SH43
Тип устройства импульсный блок питания
Входное напряжение (AC) 100…240 В AC (диапазон 85…264 В AC)
Входное напряжение (DC) 110…300 В DC
Частота сети 47…63 Гц
Выходное напряжение 24 В DC (регулируемое 22.2…26.4 В)
Выходной ток (ном.) 2.5 А
Номинальная мощность 60 Вт
КПД 88%
Мощность потерь 8 Вт (типовая)
Пульсации макс. 200 мВ
Защита от КЗ, от перегрузок, от перенапряжения
Класс защиты II (двойная изоляция)
Степень защиты IP20
Диапазон рабочих температур -20…+70 °C (со снижением характеристик при >55 °C)
Способ монтажа DIN-рейка 35 мм
Габаритные размеры (Ш x В x Г) 72 x 90 x 52.6 мм
Масса 0.25 кг
Страна происхождения Австрия

Условия эксплуатации и монтаж:

Блок питания предназначен для установки в распределительный шкаф со степенью защиты не ниже IP20. При использовании во взрывоопасных зонах (Ex II 3G) требуется установка в распределительную коробку со степенью защиты IP54 или выше. Допустимый диапазон рабочих температур: от -20 до +70 °C. При температуре выше +55 °C применяется снижение выходных характеристик на 2%/K.

Монтаж выполняется на стандартную DIN-рейку EN 60715 35×7.5/15. Охлаждение осуществляется за счет естественной конвекции. Благодаря компактным размерам (Ш 72 мм) устройство эффективно размещается в стандартных распределительных щитах.

Электрическое подключение:

Подключение входного и выходного напряжения производится через винтовые клеммы. Входные клеммы L и N рассчитаны на провод сечением 0.5…2.5 мм², выходные клеммы (+ и -) — на два провода по 0.5…2.5 мм² каждый.

Основные параметры подключения:

  • Вход:100-240 В AC (85…264 В AC) или 110-300 В DC.
  • Выход:24 В DC, максимальный ток 2.5 А, мощность 60 Вт.
  • Регулировка выходного напряжения:с помощью потенциометра в диапазоне 22.2…26.4 В.
  • Защита:встроенная защита от короткого замыкания, перегрузок и перенапряжения.

Особенности и индикация:

  • Плавный пуск:исключает бросок выходного напряжения при включении.
  • Параллельная работа:допускается параллельное соединение до 2 блоков для увеличения мощности.
  • Резерв для пиковых нагрузок:до 1.5 номинального тока для запуска емкостных нагрузок.
  • Индикация:зеленый светодиод «24 В O.K.» на лицевой панели.
  • SELV:выходное напряжение SELV (безопасное сверхнизкое напряжение) в соответствии с EN 60950-1.

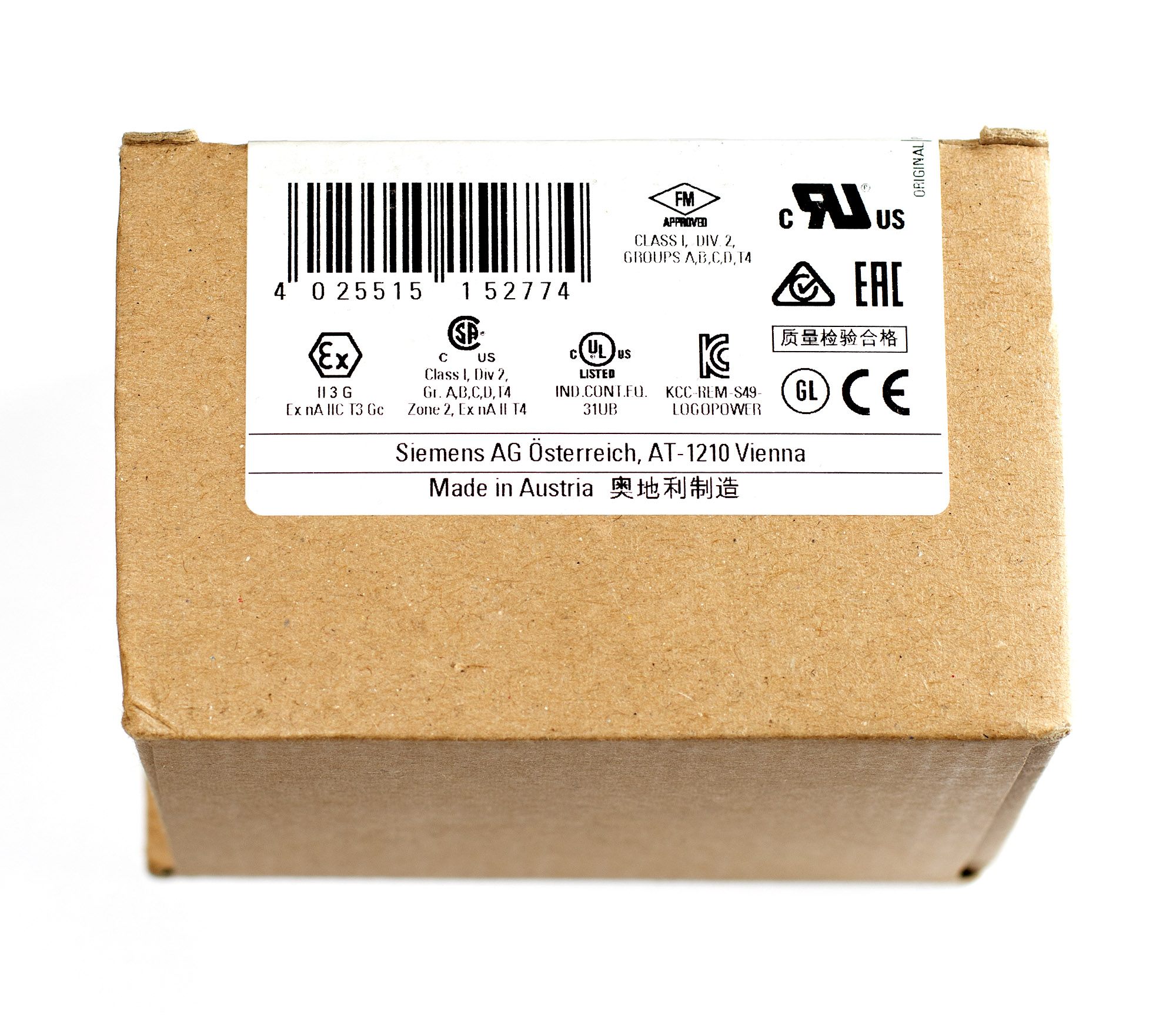

Сертификация:

Блок питания имеет следующие сертификаты:

  • CE, cULus (UL 508, CSA C22.2 No. 107.1)
  • ATEX II 3G Ex nA IIC T3 (для взрывоопасных зон)
  • FM Class I, Div. 2, Group ABCD, T4
  • Морские сертификаты: GL, ABS, BV, DNV, LRS
  • CB

Совместимость с LOGO! и SIMATIC S7-1200:

Блок питания LOGO!Power специально разработан для использования с программируемыми реле Siemens LOGO! и другими устройствами промышленной автоматизации. Он может применяться для питания контроллеров SIMATIC S7-1200, панелей оператора HMI, модулей ввода-вывода и датчиков с напряжением питания 24 В DC.

Типовые применения:

Блок питания 6EP1332-1SH43 используется для построения систем промышленной автоматизации:

  • питание программируемых реле LOGO!;
  • питание контроллеров SIMATIC S7-1200 и их модулей расширения;
  • системы освещения и сигнализации;
  • автоматизация небольших технологических установок;
  • использование в распределительных щитах и шкафах управления.

Детали

Состояние

Новый

FAQs

FAQ title
1. Можно ли запитывать блок питания от сети постоянного тока и в чём особенность? Да, блок питания поддерживает входное напряжение110...300 В DCв дополнение к стандартному переменному току 100...240 В AC. Это позволяет использовать его в системах с резервным питанием от аккумуляторных батарей без дополнительных преобразователей. Подключение постоянного тока производится на те же клеммы L и N, полярность не имеет значения. 2. Как настроить выходное напряжение с помощью потенциометра и зачем это нужно? На передней панели блока расположен потенциометр, позволяющий регулировать выходное напряжение в диапазоне22.2...26.4 В. Увеличение напряжения может потребоваться для компенсации падения напряжения на длинных кабелях питания. Например, при длине линии 10 м и токе 2.5 А можно поднять напряжение до 25–26 В, чтобы на нагрузке было стабильно 24 В. Регулировка выполняется отвёрткой под нагрузкой с контролем напряжения мультиметром. 3. Как интерпретировать мигание или отсутствие свечения светодиода «24 В O.K.»?
  • Зелёный горит постоянно: выходное напряжение 24 В в норме.
  • Зелёный не горит: отсутствует выходное напряжение. Возможные причины: пропадание входного питания; срабатывание внутренней защиты от перегрузки или короткого замыкания; неисправность блока.
  • Зелёный мигает: блок находится в режиме перегрузки (ток превышает номинальный, но меньше порога отключения). Рекомендуется проверить нагрузку и снизить потребляемый ток.
4. Какой максимальный пусковой ток и нужно ли учитывать его при выборе автоматического выключателя? Блок питания LOGO!Power имеет щадящий пусковой режим (плавный пуск), поэтому бросок тока при включении минимален. Для защиты входной цепи рекомендуется использовать автоматический выключатель с характеристикойтип Cноминалом6 А. Встроенного предохранителя, доступного для замены пользователем, блок не имеет. 5. Можно ли соединять два блока параллельно для увеличения мощности и что для этого нужно? Да, допускается параллельное включениедо 2 блоковпитания для увеличения выходного тока до 5 А. Однако для равномерного распределения нагрузки рекомендуется:
  • Настроить выходные напряжения обоих блоков максимально близко (разница не более 0.1 В).
  • Использовать провода одинаковой длины и сечения от каждого блока до точки соединения.
  • Для ответственных применений применять внешние диодные развязки или модули резервирования SITOP.
6. Какое сечение проводов рекомендуется для входных и выходных цепей? Рекомендуемые сечения (медный провод):
  • Вход (L, N): 0.5...2.5 мм².
  • Выход (+, -): 0.5...2.5 мм² (каждая выходная клемма допускает подключение до двух проводов).
При длине выходного кабеля более 2 м и токе 2.5 А рекомендуется сечение не менее1.5 мм²для минимизации падения напряжения. 7. Как работает защита от перегрузки и что происходит после её срабатывания? Блок питания имеет трёхуровневую защиту:
  • Режим перегрузки (1.0–1.5 Iном): выходное напряжение начинает снижаться, загорается светодиод, но блок продолжает работать. При снижении нагрузки восстанавливается автоматически.
  • Короткое замыкание: выход отключается. После устранения КЗ блок автоматически перезапускается с плавным пуском.
  • Перенапряжение на выходе: срабатывает защитное отключение (внутренний crowbar), требуется перезапуск по входному питанию.
8. Какие ограничения по температуре эксплуатации и как они влияют на нагрузку?
  • При температуре до+55 °Cблок выдаёт полную мощность 60 Вт (2.5 А).
  • При температуре от+55 °C до +70 °Cприменяетсяснижение характеристик на 2%/K. Например, при +65 °C максимальный ток составит: 2.5 А × (1 – 0.02 × (65–55)) = 2.5 А × 0.8 = 2.0 А.
  • При отрицательных температурах до-20 °Cблок запускается и работает без снижения мощности.
9. Можно ли использовать блок питания во взрывоопасных зонах? Да, блок имеет сертификатATEX II 3G Ex nA IIC T3для зоны 2. При установке во взрывоопасной зоне блок должен быть размещён в распределительной коробке со степенью защиты не нижеIP54. Также имеются сертификаты FM Class I, Div. 2 для применения в соответствующих зонах. 10. Чем LOGO!Power отличается от блоков питания SITOP Power и PM1207?
  • LOGO!Power (6EP1332-1SH43): ширина 72 мм, КПД 88%, температура -20...+70 °C, оптимизирован для LOGO! и небольших систем S7-1200, поддержка входного DC.
  • SITOP Power 2 (6EP1331-2BA00): ширина ~45 мм, КПД >90%, выход 2 А, универсальное применение.
  • PM1207 (6EP1332-1SH71): ширина 70 мм, КПД 83%, выход 2.5 А, соответствует дизайну S7-1200.
LOGO!Power выигрывает расширенным температурным диапазоном и поддержкой постоянного входного напряжения. 11. Как часто нужно обслуживать блок питания и каков его типовой срок службы? Блок питания не требует периодического обслуживания. Типовой срок службы электролитических конденсаторов составляет10–15 летпри температуре +40 °C. Для продления срока службы рекомендуется:
  • Обеспечить свободную конвекцию (не менее 50 мм сверху и снизу).
  • Не превышать номинальную нагрузку.
  • Поддерживать температуру в шкафу не выше +40...+45 °C.
