Schneider XBTGK2120 5.7″ QVGA 24В DC RS-232/485 IP65
Цена по запросу
Magelis XBT GK 5.7″ STN LCD, 320×240, 16 оттенков серого, тачскрин + клавиатура, RISC 133 МГц, RS-232/485, USB, CF, Ethernet, IP65, 24 В DC.
Описание
XBTGK2120 сенсорная панель оператора с клавиатурой из семейства Magelis XBT GK, разработанная для визуализации и управления промышленным оборудованием в системах автоматизации. Устройство сочетает в себе монохромный сенсорный дисплей и физическую мембранную клавиатуру, предоставляя оператору гибкий и надежный человеко-машинный интерфейс (HMI).
Панель оснащена 5,7-дюймовым монохромным STN ЖК-дисплеем с подсветкой и разрешением 320×240 пикселей (QVGA). Экран поддерживает 16 градаций серого, что обеспечивает качественное отображение графических элементов мнемосхем, текстовых сообщений и трендов. Сенсорная зона аналогового типа с разрешением 1024×1024 обеспечивает высокую точность позиционирования при нажатии. Клавиатура содержит 24 физические кнопки: 14 с LED-индикацией (назначаемые), 10 с фиксированными функциями и LED-подсветкой, а также 8 служебных и 12 навигационных клавиш. Ресурс подсветки экрана составляет 58 000 часов.
В основе панели — центральный процессор архитектуры RISC с тактовой частотой 133 МГц. Поддерживается работа под управлением встроенной операционной системы Magelis. Для хранения данных используется 16 МБ Flash EPROM для прикладной программы и 512 КБ SRAM с литиевым элементом резервного питания. Конфигурирование выполняется в среде Vijeo Designer.
Панель имеет встроенные интерфейсы для интеграции в промышленные сети: последовательные порты RS-232 и RS-485 (COM2, разъем RJ45), порт USB, Ethernet (протоколы Modbus TCP/IP, Uni-TE) и слот для карты памяти Compact Flash. Питание устройства — 24 В постоянного тока с пусковым током до 30 А и потребляемой мощностью 26 Вт.
Расшифровка артикула XBTGK2120:
- XBT — семейство терминалов Magelis.
- GK — серия графических терминалов с клавиатурой.
- 2120 — код модели: 5,7-дюймовый монохромный дисплей.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Schneider Electric (Telemecanique) |
| Серия | Magelis XBT GK |
| Артикул (Part Number) | XBTGK2120 |
| Тип устройства | Продвинутая сенсорная панель оператора с клавиатурой (HMI) |
| Дисплей / Разрешение | 5,7″, STN LCD, монохромный (16 градаций серого), 320×240 пикселей (QVGA) |
| Сенсорная зона / Тип | 1024×1024 / Аналоговая |
| Процессор / Частота | RISC / 133 МГц |
| Память (Flash / SRAM) | 16 МБ Flash EPROM / 512 КБ SRAM (с батарейным резервированием) |
| Количество кнопок (всего / с LED / фиксир.) | 24 / 14 / 10 |
| Напряжение питания / Мощность | 24 В DC (19,2…28,8 В) / 26 Вт |
| Пусковой ток | ≤ 30 А |
| Встроенные интерфейсы | RS-232, RS-485 (COM2, RJ45), USB, Ethernet 10BASE-T/100BASE-TX, Compact Flash |
| Поддерживаемые протоколы | Modbus TCP/IP, Uni-TE, Modbus RTU, Modbus Plus, FIPWAY, сторонние (Siemens, Rockwell, Mitsubishi, Omron) |
| Программное обеспечение | Vijeo Designer |
| Степень защиты (передняя панель / корпус) | IP65 / IP20 |
| Диапазон рабочих температур | 0…+55 °C |
| Габаритные размеры (Ш × В × Г) | 265 × 220,3 × 88 мм (приблизительно) |
| Вырез в панели | 209 (+/- 0,4) × 243 (+/- 0,4) мм |
| Масса | 3,4 кг |
| Сертификация | CE, IEC 61000-4-2 (уровень 3, 4 кВ) |
| Страна происхождения | Франция |
Эксплуатационные параметры и условия монтажа:
Панель предназначена для монтажа на лицевую панель шкафа управления с помощью поставляемых в комплекте зажимов. Передняя панель соответствует степени защиты IP65 (при правильной установке), что допускает эксплуатацию в условиях воздействия пыли и водяных струй. Корпус устройства имеет степень защиты IP20. Рабочий диапазон температур — от 0 до +55 °C при относительной влажности до 85% без конденсации. Устройство устойчиво к электростатическим разрядам (4 кВ, контактный разряд) в соответствии с IEC 61000-4-2, уровень 3.
Схема подключения:

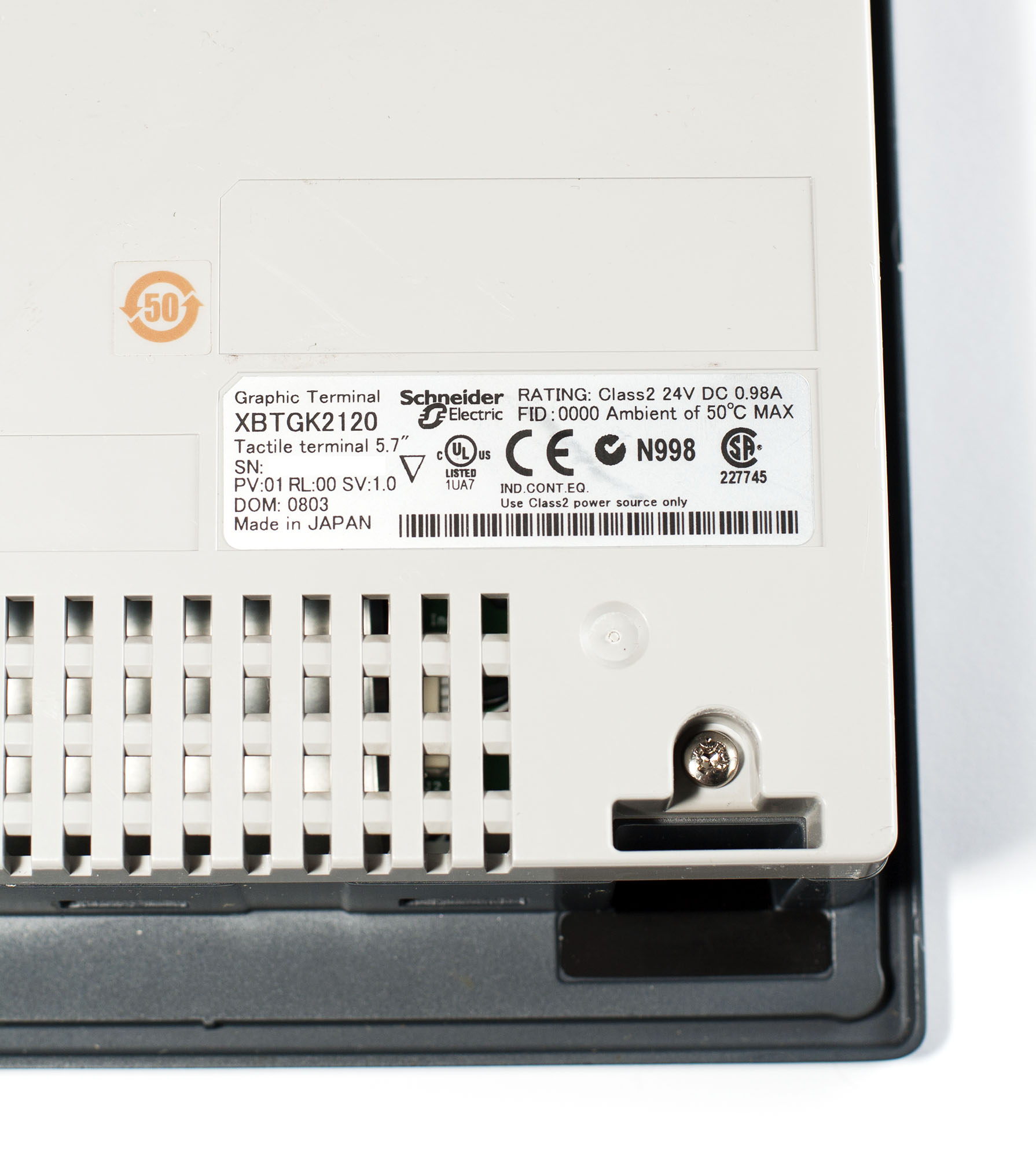

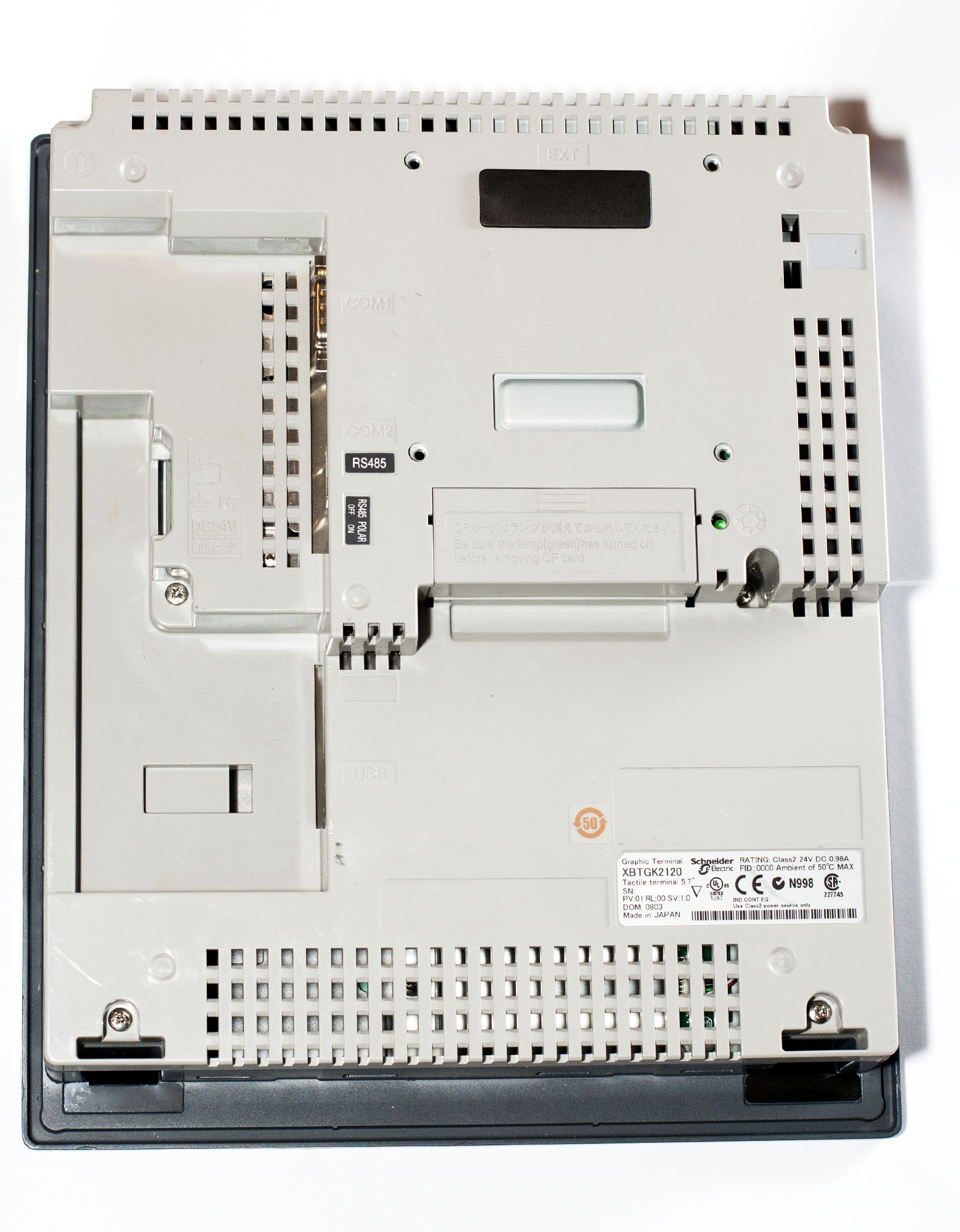

Подключение внешних устройств и сети осуществляется через порты на задней панели устройства.
Питание:
- Напряжение питания 24 В DC подается на клеммы питания. Максимальный пусковой ток — 30 А.
Коммуникационные интерфейсы:
- Ethernet TCP/IP: Подключение к промышленной сети через порт 10BASE-T/100BASE-TX с разъемом RJ45. Поддержка протоколов Modbus TCP/IP, Uni-TE.
- COM2 (RS-485): Разъем RJ45 с поддержкой последовательного обмена данными.
- RS-232: Последовательный порт для подключения устройств.
- USB: Порт для загрузки проектов и подключения периферийного оборудования.
- Compact Flash: Слот для карты памяти объемом ≥ 1 ГБ.
Рекомендации по подключению:
- Используйте экранированный кабель для последовательных интерфейсов.
- Перед подключением убедитесь, что напряжение питания отключено.
- Обеспечьте надежное заземление корпуса панели.
Органы управления и настройка:
Конфигурирование панели и разработка экранов визуализации выполняются в среде Vijeo Designer — специализированном ПО Schneider Electric для создания HMI-проектов. Панель поддерживает обширный список протоколов для связи с ПЛК различных производителей: Modbus, Modbus TCP, Modbus Plus, Uni-TE, FIPWAY, а также протоколы сторонних производителей (Siemens Simatic, Rockwell Allen-Bradley, Mitsubishi Melsec, Omron Sysmac).

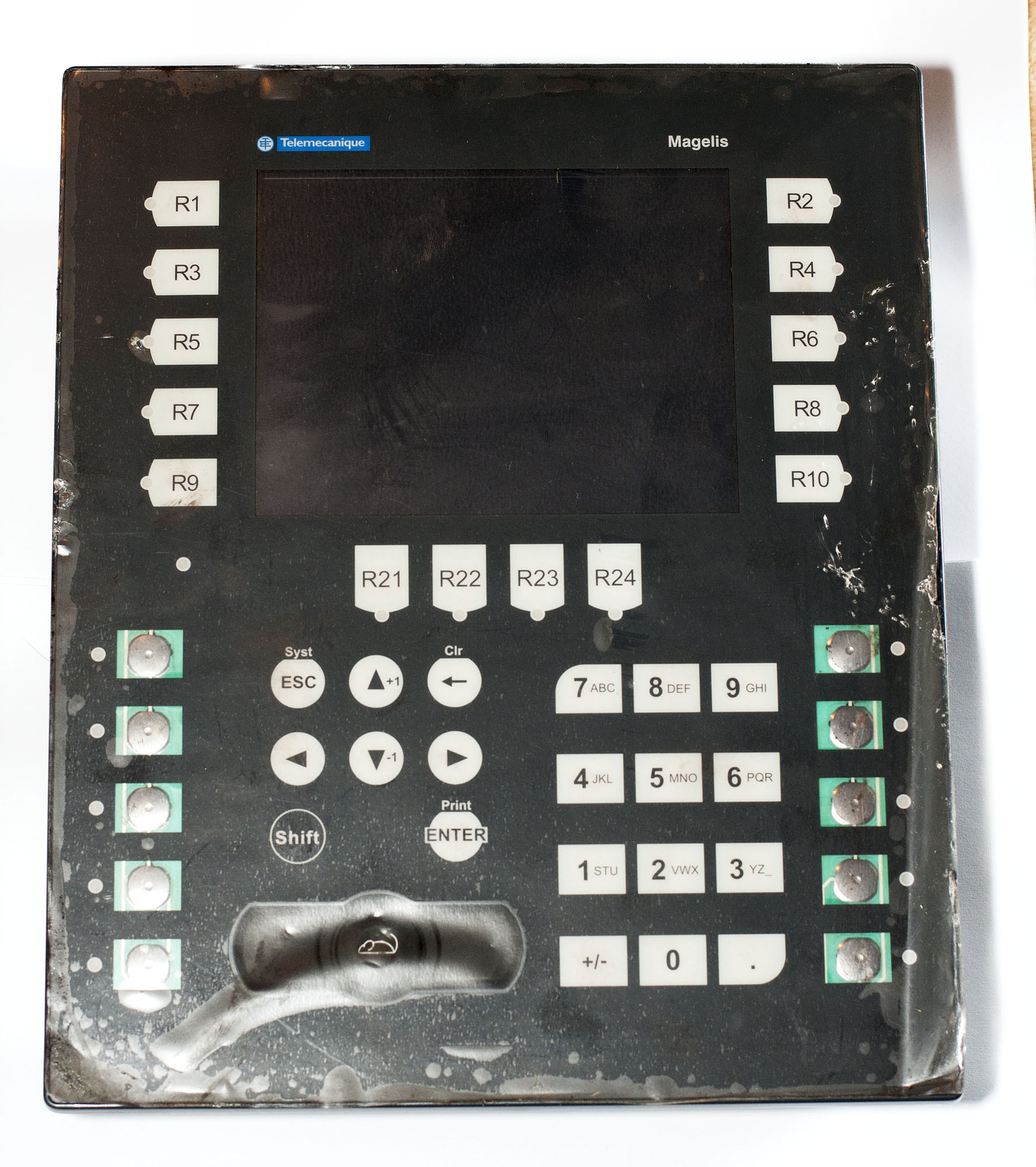

На передней панели расположены:
- Монохромный сенсорный экран (5,7 дюйма) с 8 уровнями яркости и 8 уровнями контрастности, настраиваемыми через сенсорную панель.
- Мембранная клавиатура с 24 кнопками: 14 с LED-индикацией, 10 с фиксированными функциями и LED-подсветкой, а также 8 служебных и 12 навигационных клавиш.
- Светодиодный индикатор (зеленый/оранжевый) для сигнализации о нормальной работе или неисправности подсветки.
Типовые применения:
XBTGK2120 применяется в различных отраслях промышленности для решения задач визуализации и управления:
- Автоматизация производственных линий и конвейерных систем.
- Построение панелей оператора для упаковочного и фасовочного оборудования.
- Организация человеко-машинного интерфейса в химической, пищевой и фармацевтической промышленности.
- Системы управления водоподготовкой и водоочисткой.
- Управление насосными станциями и компрессорным оборудованием.
Детали
| Состояние | Б/у |
|---|
FAQs
Раздел часто задаваемых вопросов по панели оператора Schneider Electric XBTGK2120
Как заменить батарею резервного питания и что будет при её разряде?
Батарея (обычно литиевая CR2032 или аналогичная) питает часы реального времени и сохраняет данные в SRAM (512 КБ) при отключении питания. Замена выполняется при выключенной панели. При разряде батареи после пропадания питания сбросятся текущие значения переменных и настройки времени, но проект во Flash-памяти не пострадает. После замены батареи необходимо заново установить дату и время.Как загрузить проект, если не работает Ethernet или USB?
Используйте CompactFlash-карту. Скомпилируйте проект в Vijeo Designer и сохраните его на CF-карту (отформатированную в FAT16, объёмом до 2 ГБ). Вставьте карту в слот панели, перезагрузите её, и проект будет загружен автоматически. Этот способ также удобен для тиражирования конфигурации на несколько панелей без ПК.Как откалибровать сенсорный экран при неточном позиционировании?
Калибровка запускается из системного меню. Перезагрузите панель и в момент появления заставки удерживайте нажатой область вблизи центра экрана до входа в меню настроек. Выберите «Touch Panel Calibration» и точно нажимайте стилусом на появляющиеся мишени. Если калибровка не помогает, возможно, изношена резистивная плёнка — требуется замена сенсорной панели в сервисном центре.Почему экран тёмный, но панель работает (слышны сигналы, реагирует сенсор)?
Наиболее вероятная причина — отказ лампы подсветки или инвертора. Ресурс подсветки составляет 58 000 часов, после чего яркость падает или она перестаёт работать. Ремонт подсветки возможен, но требует пайки и замены CCFL-лампы, что сложно выполнить в полевых условиях. Часто экономически выгоднее заменить панель на новую модель.Можно ли подключить XBTGK2120 к современному ПЛК Schneider Modicon M580 или Siemens S7-1200?
Да, через Ethernet. Для Modicon M580 используйте драйвер «Modbus TCP/IP» или «Uni-TE over TCP» в Vijeo Designer. Для Siemens S7-1200 потребуется драйвер «Siemens TCP/IP» (S7-1200/1500) и настройка адресации по стандартным DB-блокам. Последовательный порт (COM2) можно использовать для прямого подключения к старым ПЛК по RS-485.Как очищать мембранную клавиатуру, чтобы не нарушить степень защиты IP65?
Применяйте только мягкую безворсовую ткань, смоченную водой или нейтральным мыльным раствором. Запрещено использовать абразивные средства, растворители (ацетон, спирт) и мойки высокого давления. Не допускайте заливания клавиатуры — несмотря на IP65, длительное воздействие агрессивных химикатов может разрушить мембрану.Где найти драйверы для Vijeo Designer и какую версию ПО использовать?
Драйверы для панели XBTGK2120 встроены в Vijeo Designer версии 4.5 и выше (вплоть до 6.2). Сама среда разработки больше не поддерживается Schneider Electric, но установочные файлы можно найти на архивных носителях или через сервисную службу. Для новых проектов рекомендуется мигрировать на актуальную среду EcoStruxure Operator Terminal Expert.Как диагностировать ошибку связи с контроллером?
В Vijeo Designer на этапе выполнения проекта (runtime) откройте окно диагностики устройства. Там отображается статус каждого подключённого контроллера: «Connected», «Disconnected», «Error». Также можно запрограммировать отображение диагностического регистра (%SW70 и последующие) на служебном экране. Проверьте IP-адреса, маски подсети и правильность кросс-кабеля/коммутатора.Что делать, если физические кнопки перестали реагировать, но сенсор работает?
Скорее всего, нарушен контакт шлейфа клавиатуры с основной платой. Панель необходимо вскрыть (при выключенном питании, аккуратно, чтобы не повредить уплотнения), проверить и переподключить шлейф. Если клавиатура изношена механически, требуется замена всего клавиатурного блока, который поставляется как запчасть Schneider Electric.Можно ли перенести проект на современную панель (например, Harmony GTU)?
Прямой конвертации нет, но возможна миграция: в Vijeo Designer экспортируйте проект в XML-формате, затем импортируйте его в EcoStruxure Operator Terminal Expert. Потребуется ручная корректировка драйверов и некоторых объектов. Для моделей Harmony GTU (например, HMIGTU3510) размерами экрана и выреза они могут не совпадать — проверяйте монтажную документацию.Панель не включается, светодиоды не горят. С чего начать проверку?
- Измерьте напряжение на клеммах питания — должно быть 24 В DC (стабильное).
- Проверьте, не сработал ли внутренний предохранитель на плате питания (если есть).
- Если напряжение подано, но панель «молчит», возможно, неисправен модуль питания или основная плата. Требуется сервисная диагностика.
Как сохранить рецепты и аварийные сообщения на CF-карту?
В Vijeo Designer настройте регистрацию данных на внешний носитель, указав путь\Storage Card\. Данные будут записываться в CSV-файлы. Карта должна быть вставлена до запуска проекта. Рекомендуется использовать CF-карты промышленного класса.
