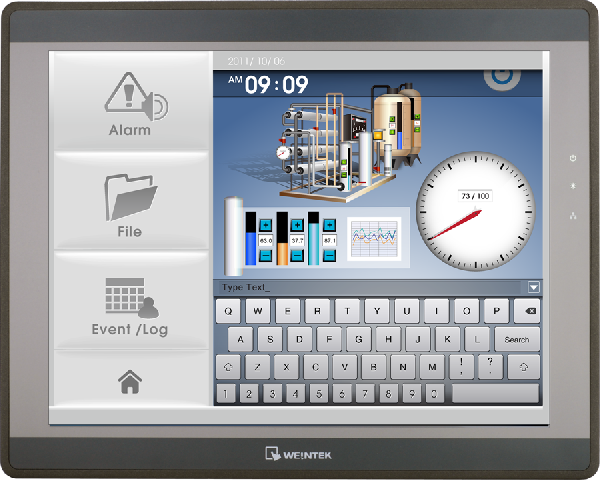

Weintek eMT3150A панель оператора 15″ HMI

Для каких задач используется панель оператора Weintek eMT3150A?

Панель применяется для локального управления оборудованием и отображения параметров технологического процесса в системах промышленной автоматизации. Устройство используется для взаимодействия оператора с PLC, частотными преобразователями, сервоприводами, удалёнными модулями ввода-вывода, промышленными датчиками и исполнительными механизмами.

---

Какое программное обеспечение используется для настройки eMT3150A?

Конфигурирование панели выполняется в инженерной среде EasyBuilder Pro. Программное обеспечение позволяет:

• создавать экраны визуализации
• настраивать обмен данными с PLC
• создавать тревоги и аварийные сообщения
• вести архивы параметров
• строить графики и тренды
• настраивать пользовательские сценарии и макросы
• создавать рецепты и журналы событий

Проект загружается через Ethernet или USB.

---

Какие промышленные контроллеры поддерживает Weintek eMT3150A?

Панель поддерживает подключение к большому количеству промышленных устройств. Чаще всего используются:

• Siemens S7-1200 / S7-300 / S7-1500
• Mitsubishi FX / Q Series
• Schneider Electric Modicon
• Omron CJ / CP Series
• Delta DVP
• Allen-Bradley PLC
• Beckhoff controllers
• ОВЕН ПЛК
• устройства Modbus RTU и Modbus TCP

Поддержка реализуется через встроенные драйверы протоколов.

---

Можно ли использовать eMT3150A с несколькими устройствами одновременно?

Да. Панель поддерживает одновременную работу сразу с несколькими промышленными устройствами. Например:

• PLC по Ethernet
• частотный преобразователь по RS-485
• датчики через Modbus RTU
• удалённые контроллеры по Modbus TCP
• дополнительное оборудование через CAN Bus

Это позволяет использовать одну HMI-панель как единый интерфейс управления несколькими подсистемами.

---

Поддерживает ли устройство удалённый доступ?

Да. Панель поддерживает функции удалённого мониторинга и удалённого обслуживания. Доступны возможности:

• удалённая диагностика оборудования
• просмотр экранов оператора через сеть
• передача проекта по Ethernet
• удалённое обновление конфигурации
• сетевой обмен с SCADA-системами

Функциональность зависит от конфигурации проекта.

---

Можно ли сохранять архивы и технологические данные?

Да. Панель поддерживает хранение данных во внутренней памяти и на внешней SD-карте. Обычно сохраняются:

• журналы аварий
• значения технологических параметров
• рецепты оборудования
• производственные отчёты
• история изменений оператором
• данные трендов и архивов процесса

Архивирование используется для последующего анализа работы оборудования.

---

Чем резистивный сенсорный экран отличается от емкостного?

Резистивный экран ориентирован на промышленную эксплуатацию. Преимущества такого исполнения:

• работа в защитных перчатках
• устойчивость к загрязнению поверхности
• корректная работа при попадании влаги
• возможность использования в запылённых производственных помещениях

Такая технология применяется в оборудовании, где важна стабильность работы, а не мультитач-управление.

---

Можно ли подключить панель к SCADA-системе?

Да. Панель может использоваться как промежуточный интерфейс обмена между оборудованием нижнего уровня и системой диспетчеризации верхнего уровня. Обычно используется интеграция с:

• SCADA-серверами
• OPC-системами
• промышленными Ethernet-сетями
• системами сбора технологических данных
• системами удалённого мониторинга

Передача данных зависит от выбранного протокола обмена.

---

Для чего используется слот SD-карты?

Слот памяти применяется для хранения дополнительных данных проекта и сервисных операций. На SD-карту обычно записывают:

• резервные копии проекта
• архивы событий
• технологические журналы
• пользовательские рецепты
• обновления конфигурации
• системные логи диагностики

Это упрощает обслуживание оборудования без подключения инженерного компьютера.

---

Какие неисправности встречаются при эксплуатации eMT3150A?

Наиболее распространённые проблемы:

• повреждение сенсорного слоя дисплея
• потеря связи с PLC по Ethernet или RS-485
• ошибки загрузки проекта
• отказ USB-порта после перепадов напряжения
• повреждение Flash-памяти после аварийного отключения питания
• зависание панели из-за ошибок проекта
• проблемы с подсветкой LCD-дисплея после длительной эксплуатации

Диагностика обычно выполняется через системное сервисное меню панели.

---

Можно ли обновлять проект без демонтажа панели?

Да. Обновление проекта выполняется непосредственно на установленном оборудовании. Доступны несколько вариантов загрузки:

• через Ethernet
• через USB Client
• с SD-карты памяти
• через сервисное подключение инженерного ПК

Остановка оборудования зависит от архитектуры конкретной системы автоматизации.

---

Поддерживает ли eMT3150A обмен по RS-485?

Да. Панель оснащена последовательными портами RS-232 и RS-485. Интерфейс RS-485 обычно используется для подключения:

• частотных преобразователей
• PLC без Ethernet
• температурных контроллеров
• Modbus RTU устройств
• измерительных преобразователей
• промышленных счётчиков

Это один из наиболее распространённых способов подключения оборудования.

---

Где используется Weintek eMT3150A?

Типовые области применения:

• шкафы промышленной автоматизации
• насосные станции
• системы вентиляции
• упаковочные линии
• конвейерное оборудование
• производственные станки
• системы водоподготовки
• пищевое производство
• химические технологические линии
• локальные панели управления промышленными машинами

---

Какие работы выполняются при ремонте Weintek eMT3150A?

При сервисном обслуживании обычно выполняются:

• диагностика материнской платы
• ремонт сенсорного экрана
• замена LCD-панели
• восстановление питания 24 В DC
• перепрошивка внутреннего ПО
• восстановление Flash-памяти
• ремонт Ethernet-интерфейса
• замена USB-разъёмов
• восстановление после скачков напряжения
• проверка интерфейсов связи с PLC

Панель допускает обслуживание в рамках ремонта промышленной электроники и HMI оборудования.
