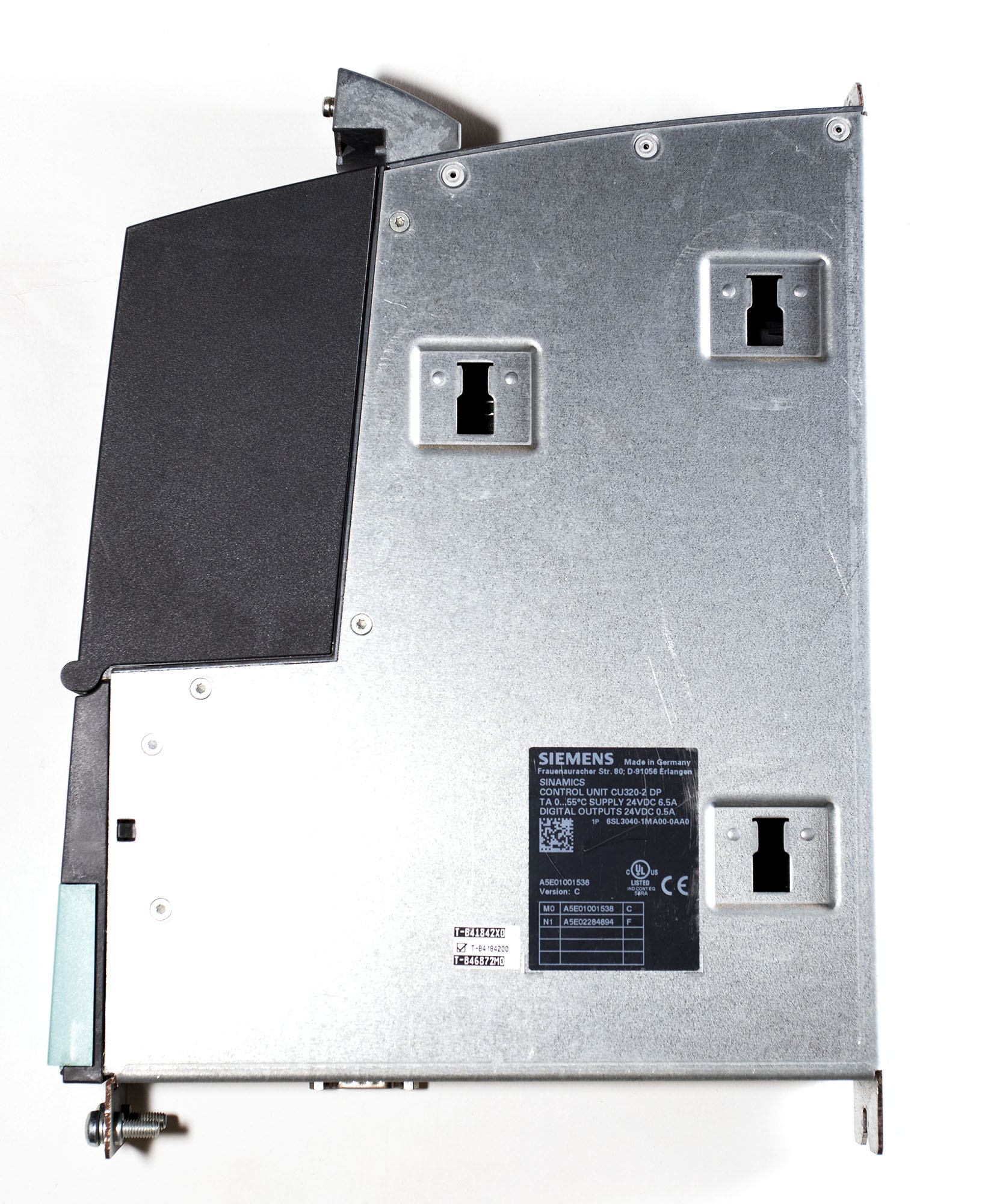

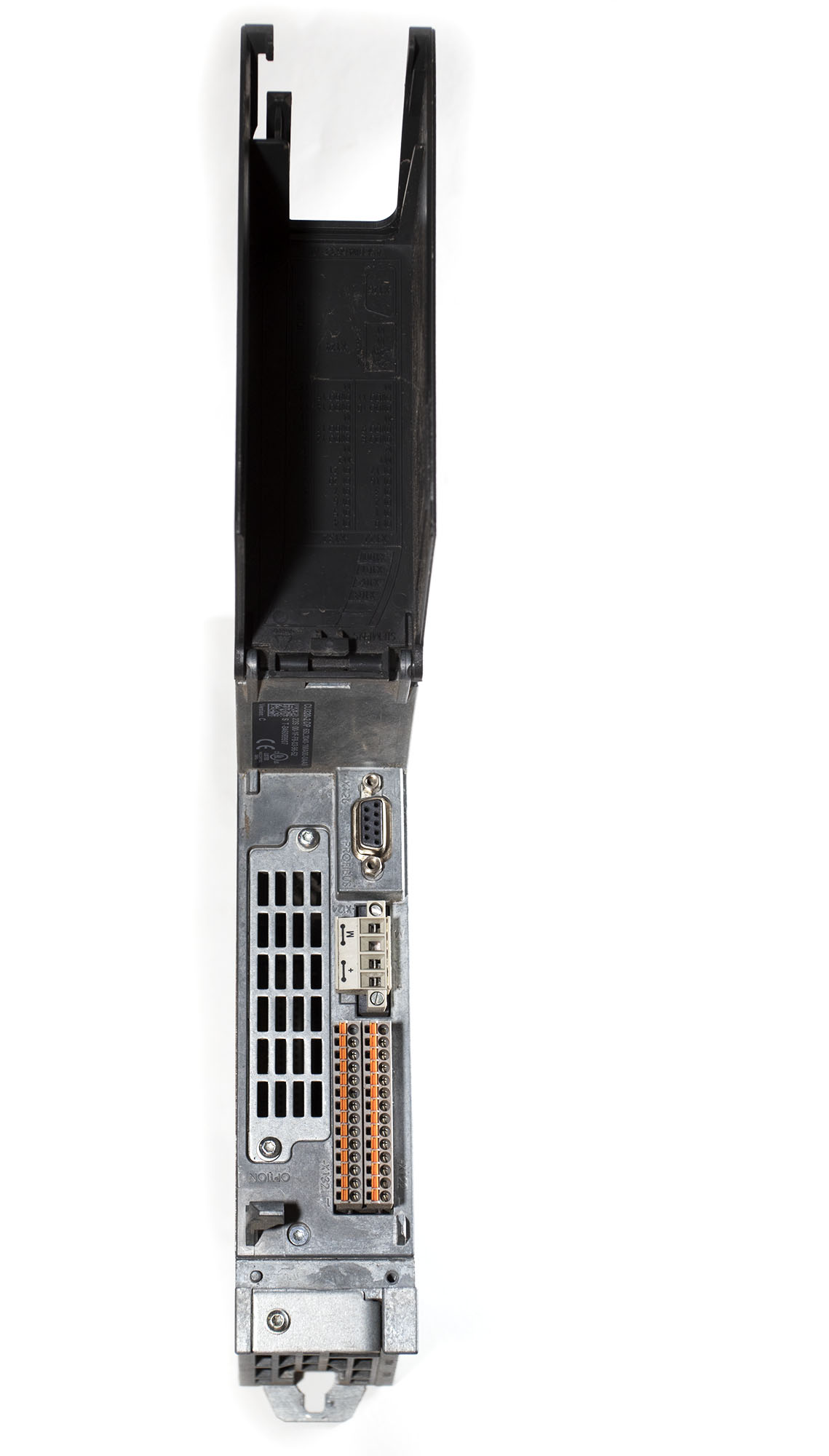

Siemens 6SL3040-1MA00-0AA0 CU320-2 DP блок управления S120

1. Что означают состояния светодиода RDY при загрузке?

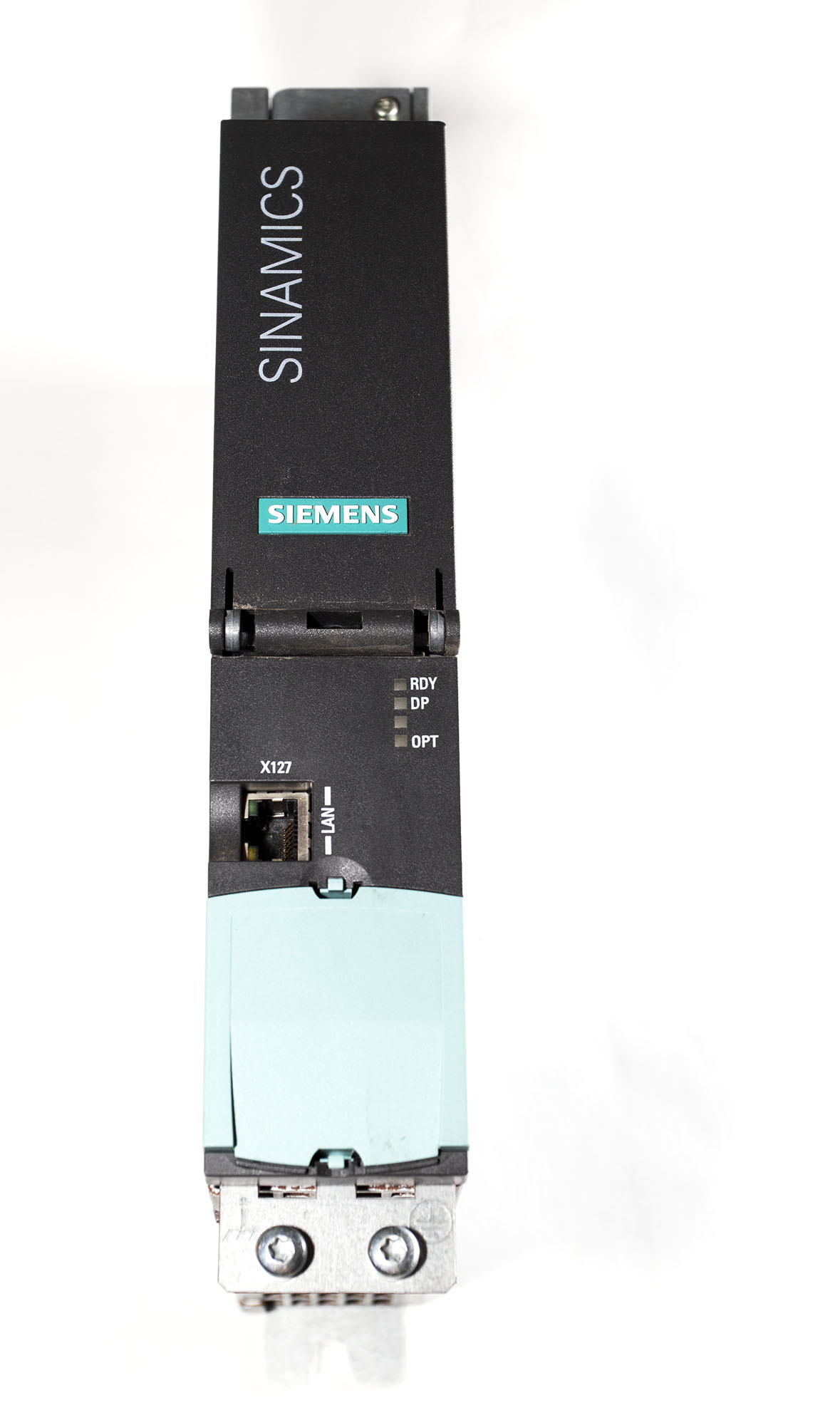

Светодиод RDY на передней панели отображает этапы запуска. Красный цвет с частотой 2 Гц указывает на ошибку загрузки — обычно это повреждение прошивки или отсутствие CompactFlash-карты. Оранжевый с частотой 0.5 Гц означает, что идёт загрузка прошивки (для версий V4.3 и выше). Зелёный с частотой 0.5 Гц — обновление прошивки (для старых версий). Зелёный с частотой 2 Гц — идёт запись на карту памяти. После успешного запуска все светодиоды кратковременно гаснут, затем управление переходит к загруженному ПО.

2. Как восстановить модуль, если обновление прошивки прервалось и RDY/DP мигают красным?

Потребуется восстановление через CompactFlash-карту. Порядок действий:

• Отключите питание CU320-2 и подождите не менее 30 секунд.
• Извлеките CF-карту и подключите её к ПК через картридер.
• Сохраните резервную копию содержимого раздела Sinamics.
• Удалите все файлы и папки в этом разделе.
• Скопируйте распакованную прошивку (V4.3 или выше) в раздел Sinamics.
• Установите карту обратно и подайте питание. Если контроллер запустился, скопируйте обратно папки USER и KEYS из резервной копии.

3. Как сбросить параметры CU320-2 к заводским настройкам через CF-карту?

Создайте в корневом каталоге CF-карты пустой файл с именем OEM_ABC.DEL. Установите карту в контроллер и подайте питание. Подождите около 60 секунд — произойдёт сброс. Если операция прошла успешно, светодиод RDY начнёт мигать зелёным с частотой 2 Гц. После этого отключите питание и удалите файл OEM_ABC.DEL с карты, чтобы контроллер мог загрузиться в нормальном режиме.

4. Как настроить адрес PROFIBUS на CU320-2 DP?

Адрес PROFIBUS задаётся поворотными переключателями на передней панели модуля. Адрес 126 используется для первоначального ввода в эксплуатацию и не должен использоваться в рабочем режиме. После установки адреса необходимо сохранить настройки и перезагрузить контроллер. Если адрес не устанавливается переключателями, его можно задать программно через параметр p0918.

5. Какая версия прошивки требуется для работы CU320-2 DP и как её проверить?

Для работы контроллера обязательна карта CompactFlash с прошивкой версии V4.3 или выше. Проверить версию можно в программном обеспечении STARTER: в дереве проекта выберите контроллер и откройте свойства. Внутренняя строка версии (например, V02.05.01.10) отображается в STARTER. На самой карте памяти файлы прошивки находятся в корневом каталоге раздела Sinamics.

6. Какую ошибку вызывает несоответствие телекоммуникационной конфигурации PROFIBUS и как её устранить?

Ошибка 1900: PROFIBUS CONFIGURATION TELEGRAM ERROR (52) возникает, когда конфигурация телеграмм в проекте ПЛК не совпадает с фактически подключёнными модулями (например, добавлены телеграммы для мотор-модулей, которых нет в аппаратной конфигурации). Проверьте соответствие количества и типов телеграмм в HW Config фактическому составу приводов. Убедитесь, что GSD-файл соответствует версии прошивки контроллера.

7. Что означает ошибка F07802 (Infeed or Power Unit Not Ready) и как её устранить?

Ошибка F07802 указывает на то, что модуль питания (Infeed) или силовой модуль (Power Unit) не готов к работе. Наиболее частые причины: не подано питание на силовой модуль, неисправен контактор, сработала защита, или силовой модуль не был сконфигурирован в проекте. Проверьте цепь питания силового модуля, состояние контактора и соответствие конфигурации в STARTER. Ошибка может появляться периодически при нестабильном питании.

8. Можно ли заменить CU320 (6SL3040-0MA00-0AA0) на CU320-2 (6SL3040-1MA00-0AA0) без изменения проекта?

Физические интерфейсы (PROFIBUS DP и DRIVE-CLiQ) совпадают, но внутренний процессор и производительность отличаются. Проект, созданный для старого CU320, может не загрузиться в новый контроллер без миграции. Потребуется обновить прошивку, пересобрать конфигурацию в STARTER и загрузить её заново. Проверьте совместимость версии прошивки и проекта.

9. Как подключиться к CU320-2 для диагностики, если соединение через Ethernet не устанавливается?

Попробуйте альтернативные интерфейсы:

• PROFIBUS: используйте MPI-кабель для подключения к порту X126, установите адрес (по умолчанию 126) и скорость 187.5 кбит/с для первичного сканирования.
• RS232: подключитесь через последовательный порт и настройте параметры соединения в STARTER.
• X127 (Ethernet): проверьте, что IP-адрес компьютера находится в той же подсети. По умолчанию контроллер может использовать адрес 169.254.11.22.

10. Какие действия помогут продлить срок службы и избежать отказов CU320-2?

• Обеспечьте стабильное питание 24 В DC в диапазоне 20.4…28.8 В с минимальными пульсациями.
• Установите модуль в шкафу с достаточной вентиляцией, температура не должна превышать +55 °C.
• Используйте только оригинальные Siemens CompactFlash-карты.
• Перед любыми обновлениями прошивки сохраняйте резервную копию CF-карты.
• Не отключайте питание во время записи на карту памяти — это может привести к повреждению файловой системы.
• Регулярно проверяйте состояние светодиодов и диагностируйте ошибки через STARTER.

11. Как перенести лицензии (KEYS) при замене CompactFlash-карты?

Лицензионные ключи хранятся в папке KEYS на CF-карте. При замене карты скопируйте папку KEYS со старой карты на новую. Если папка отсутствует или повреждена, лицензии потребуется восстановить через Siemens Support с использованием серийного номера контроллера. Без лицензий некоторые функции привода (например, расширенные опции) могут быть недоступны.

12. Можно ли использовать CU320-2 DP с системой SINAMICS G150?

Да, CU320-2 DP совместим с приводами SINAMICS G150. Контроллер выполняет функции управления и координации работы силовых модулей G150. При замене или установке нового CU320-2 убедитесь, что версия прошивки соответствует требованиям G150. Параметризация выполняется через STARTER, где G150 добавляется как компонент проекта.
