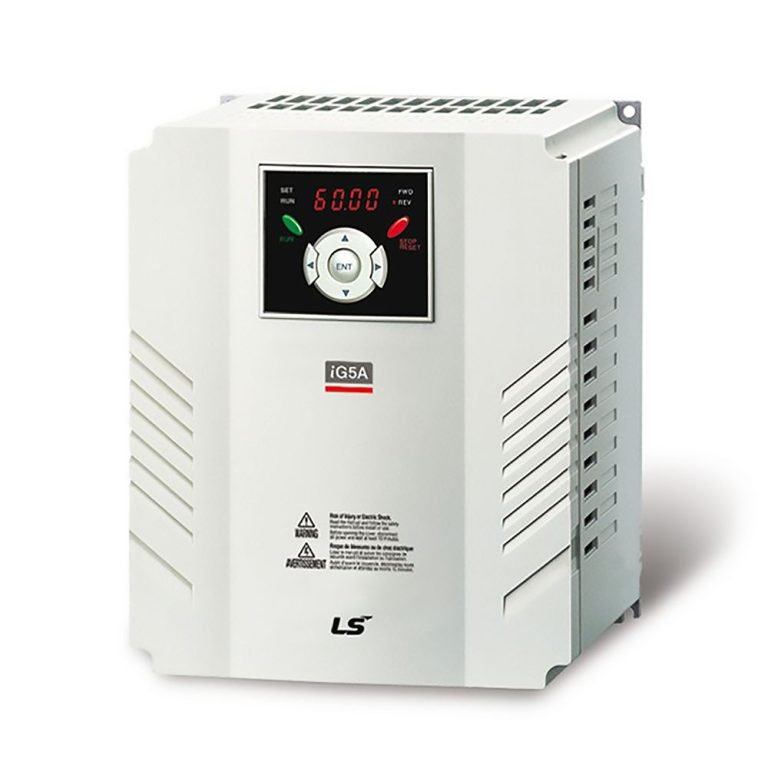

LS ELECTRIC SV015IG5A-4 частотный преобразователь 1,5 кВт
Цена по запросу
LS ELECTRIC SV015IG5A-4 частотный преобразователь iG5A. 1,5 кВт, 3×380–480В, 4 А, 0,1–400 Гц, V/F и бездатчиковое векторное управление, RS-485 Modbus.
Описание
LS ELECTRIC SV015IG5A-4 частотный преобразователь серии iG5A. Устройство предназначено для управления трёхфазными асинхронными двигателями мощностью до 1,5 кВт. Применяется в системах промышленной автоматизации для регулирования скорости, плавного пуска и останова оборудования.
Преобразователь выполнен в корпусе для настенного монтажа. Подключение силовых и управляющих цепей осуществляется через винтовые клеммы. Настройка параметров выполняется с клавиатуры на передней панели.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | LS ELECTRIC |
| Серия | iG5A |
| Артикул (Part Number) | SV015IG5A-4 |
| Тип устройства | Частотный преобразователь |
| Мощность двигателя | 1,5 кВт |
| Входное напряжение | 3 × 380…480 В AC |
| Частота сети | 50/60 Гц |
| Выходное напряжение | 3 × 380 В AC |
| Номинальный выходной ток | 4 А |
| Выходная частота | 0,1…400 Гц |
| Метод управления | V/F (скалярное), бездатчиковое векторное |
| Перегрузочная способность | 150 % — 1 мин, 200 % — 30 с |
| Аналоговые входы | 1 (0…10 В, 4…20 мА, 0…20 мА) |
| Аналоговые выходы | 1 (0…10 В) |
| Дискретные входы | 5 (программируемые) |
| Дискретные выходы | 5 (программируемые) |
| Встроенный PID-регулятор | Да |
| Интерфейс связи | RS-485, Modbus |
| Время разгона/торможения | 0,1…6000 с |
| Защита | От перегрузки, перенапряжения, перегрева, короткого замыкания, просадки напряжения |
| Электрическое подключение | Винтовые клеммы |
| Монтаж | Настенный |
| Рабочая температура | −10…+40 °C |
| Габаритные размеры (Ш × В × Г) | 128 × 100 × 130 мм |
| Масса | ≈ 1,32 кг |
| Страна происхождения | Южная Корея |
Эксплуатационные параметры и условия монтажа:
Преобразователь рассчитан на эксплуатацию в диапазоне температур от −10 до +40 °C. Монтаж осуществляется на стену или монтажную панель. При установке необходимо обеспечить достаточную вентиляцию для отвода тепла. Подключение выполняется через винтовые клеммы.
Схема подключения:
| Цепь | Назначение |
|---|---|
| R, S, T | Вход питания 3 × 380…480 В AC |
| U, V, W | Выход на электродвигатель |
| PE | Защитное заземление |
| P1, P2, N | Клеммы для подключения тормозного резистора (опционально) |
| Клеммы управления | Дискретные и аналоговые входы/выходы для подключения датчиков и внешних устройств |
| RS-485 | Интерфейс связи Modbus |
Рекомендации по подключению:
- Для подключения используйте кабели соответствующего сечения с учётом номинального тока 4 А.
- Силовые кабели прокладывайте отдельно от сигнальных линий управления.
- Для снижения электромагнитных помех используйте экранированные кабели.
- При использовании тормозного резистора подключайте его к клеммам P1, P2, N.
Типовые применения:
- Насосы и вентиляторы — регулирование производительности, снижение энергопотребления.
- Конвейерные линии — управление скоростью транспортеров.
- Станки — регулирование скорости шпинделей и подач.
- Упаковочное оборудование — синхронизация движения.
- Системы автоматизации зданий — управление электродвигателями инженерных систем.
Информация для заказа:
| Параметр | Значение |
|---|---|
| Артикул | SV015IG5A-4 |
| Производитель | LS ELECTRIC |
| Статус продукта | Активный |

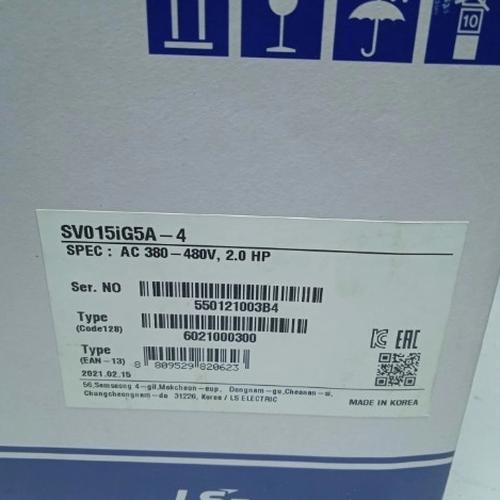

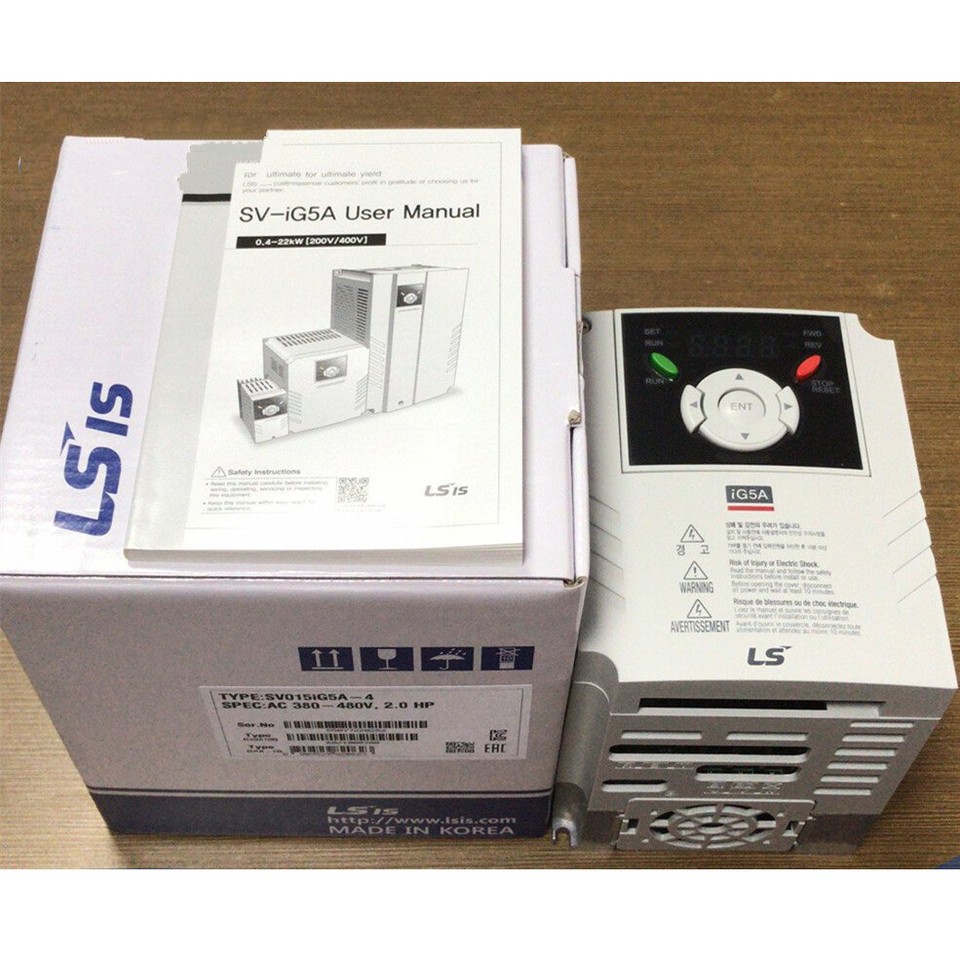

| Комплект поставки | Преобразователь, руководство по эксплуатации |
Детали
| Состояние | Новый |
|---|
FAQs
Часто задаваемые вопросы о LS ELECTRIC SV015IG5A-4
1. Как расшифровать и сбросить основные коды ошибок на дисплее?
Преобразователь выводит на 4-разрядный дисплей буквенно-цифровые коды. Наиболее частые из них:- OC1 (Overcurrent): превышение выходного тока. Причины: слишком короткое время разгона/торможения относительно инерции нагрузки, работа двигателя на свободном выбеге при пуске, короткое замыкание на выходе. Увеличьте время разгона (H01/H02) или используйте функцию поиска скорости (H22).
- OC2 (Overcurrent 2): короткое замыкание плеча IGBT или выходной цепи. Проверьте IGBT и целостность выходного кабеля.
- GFT (Ground Fault): замыкание на землю в выходной цепи или повреждение изоляции двигателя. Проверьте проводку и двигатель.
- IOL (Inverter Overload): перегрузка преобразователя (150% в течение 1 мин). Снизьте нагрузку или увеличьте мощность привода.
- OLT (Overload Trip): длительная перегрузка по току (150% от номинала). Проверьте соответствие двигателя и привода, уменьшите нагрузку.
- OHT (Inverter Overheat): перегрев радиатора из-за неисправности вентилятора или засорения. Очистите радиатор, замените вентилятор. Сброс ошибки выполняется кнопкой STOP/RESET на клавиатуре. Если ошибка не сбрасывается, причина не устранена.
2. Что означает сообщение "dIAG" на дисплее?
Это индикация работы функции самодиагностики. Она активируется подачей сигнала на одну из программируемых клемм (P1–P8), если функция назначена в параметре H60 (группа 2). Функция позволяет без отсоединения двигателя проверить:- неисправность IGBT;
- обрыв выходной фазы;
- короткое замыкание;
- ток замыкания на землю.
3. Как перевести преобразователь в режим векторного управления?
Установите параметр H40 (Control Method) в значение 1 (Sensorless Vector Control). Перед этим введите паспортные данные двигателя: номинальный ток, напряжение, частоту, скорость, число полюсов (параметры группы F или H). В векторном режиме привод обеспечивает высокий пусковой момент и точное поддержание скорости при переменной нагрузке. Если двигатель работает нестабильно, проверьте настройки контура скорости (H41–H43).4. Как настроить связь по Modbus RTU и какие адреса регистров используются?
Связь осуществляется через встроенный порт RS-485. Параметры связи задаются в группе H (например, H81–H85 для скорости, адреса, формата данных). По умолчанию: 9600 бод, 8 бит данных, без чётности, 2 стоп-бита. Важная особенность: в карте регистров LS iG5A существует систематическое смещение +1 относительно некоторых опубликованных таблиц. Если стандартный адрес регистра указан как 0x0005, фактически нужно использовать 0x0006. Управление и мониторинг выполняются через регистры (например, управляющее слово, задание частоты, слово состояния).5. Как изменить группу параметров и найти нужный код?
На клавиатуре есть 4 группы параметров: DRV (привод), FUN (функции), I/O (входы/выходы), COM (связь). Переключение между группами — стрелками влево/вправо. Внутри группы — стрелками вверх/вниз. Для быстрого доступа к часто используемым параметрам можно настроить пользовательскую группу. Полный список кодов с описанием и диапазонами приведён в руководстве по эксплуатации.6. Почему преобразователь не запускается при подаче команды "Пуск"?
Проверьте:- не активна ли ошибка (код на дисплее, сбросьте кнопкой STOP/RESET);
- правильность задания источника команды (параметр DRV-01 или FUN-01: клавиатура, клеммы, RS-485);
- наличие сигнала на клемме, назначенной для функции "Пуск" (I-группа);
- не установлена ли функция "Стоп" на другой клемме;
- введены ли параметры двигателя для векторного режима (H40=1);
- не сработала ли защита по току или напряжению.
7. Как подключить тормозной резистор?
Тормозной резистор подключается к клеммам P1, P2, N. При использовании внешнего резистора необходимо установить параметр H70 (Brake Resistor) в значение 1 (использование внешнего резистора) и задать его сопротивление и мощность в соответствующих параметрах. Без правильной настройки тормозной прерыватель может не работать, что приведёт к ошибке перенапряжения (OV) при быстром торможении.8. Какие параметры нужно проверить при замене двигателя?
При замене двигателя обязательно заново введите:- номинальный ток двигателя (параметр F21 или аналогичный);
- номинальное напряжение;
- номинальную частоту;
- номинальную скорость;
- количество полюсов;
- тип соединения обмоток (звезда/треугольник). После ввода выполните автонастройку (если доступна) или запустите двигатель без нагрузки для проверки. В векторном режиме (H40=1) некорректные параметры двигателя приводят к нестабильной работе или ошибкам OC.
