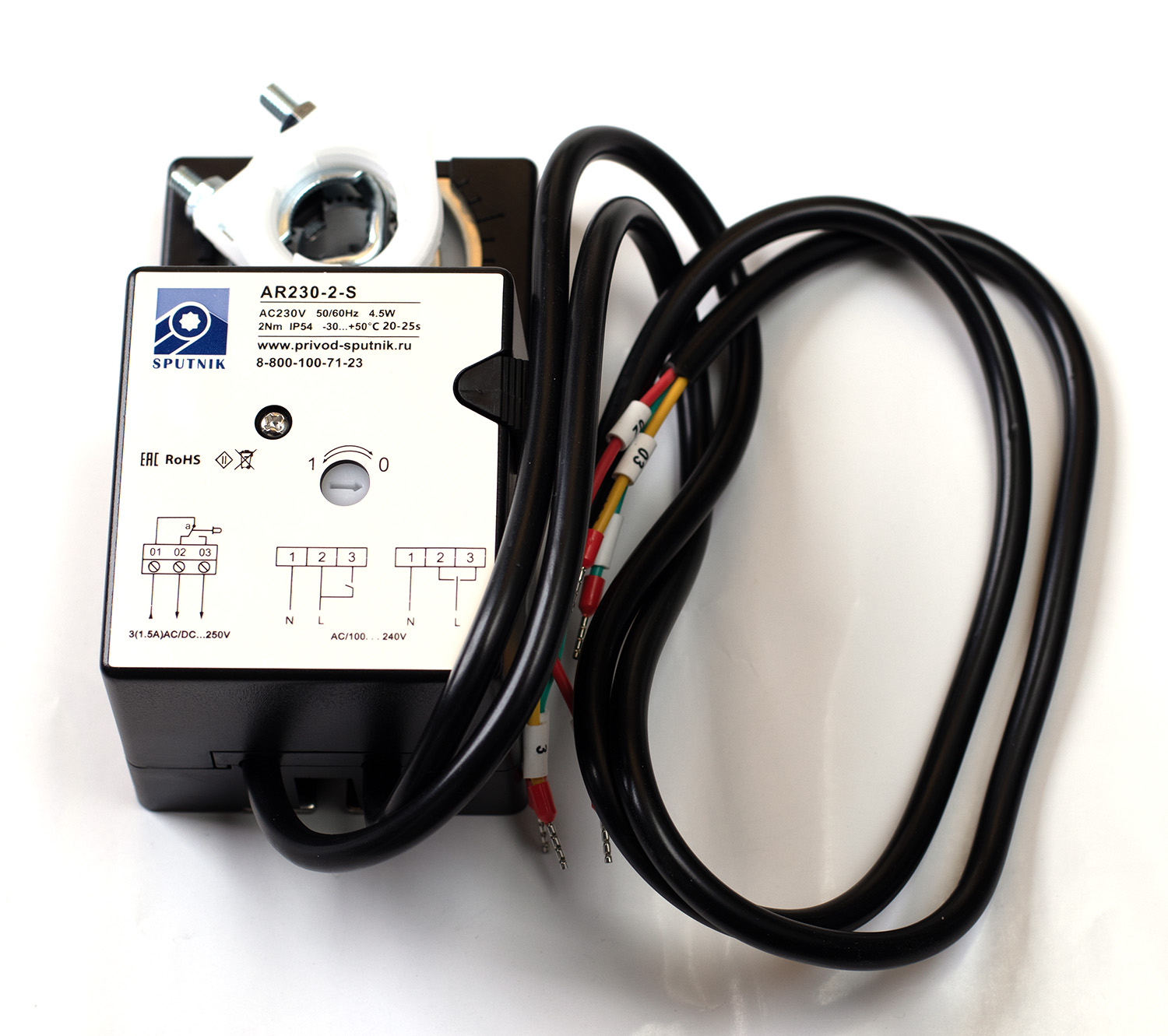

Электропривод SPUTNIK AR230-2-S

Как настроить концевой микропереключатель на нужный угол срабатывания?

Переключатель на верхней крышке позволяет выбрать одно из двух фиксированных положений срабатывания: 5° или 85°. Чтобы изменить это значение, поверните переключатель с помощью небольшой плоской отвертки. Убедитесь, что выбранное положение соответствует логике вашей системы управления. Положение 5° обычно означает, что заслонка находится в закрытом состоянии, а 85° — в открытом. После настройки обязательно проверьте срабатывание, подав команду на открытие/закрытие и проконтролировав сигнал на контактах переключателя.

Можно ли управлять приводом от контроллера с транзисторными выходами 24 В постоянного тока?

Прямое подключение невозможно, так как привод рассчитан на управление напряжением 230 В переменного тока. Для сопряжения с низковольтными выходами ПЛК необходимо использовать промежуточные реле с катушками на 24 В DC и контактами, способными коммутировать 230 В AC. Обмотки реле подключаются к выходам контроллера, а их контакты — в цепи управления привода (N+L1 и N+L2).

Что делать, если привод вращается в противоположную ожидаемому сторону?

Направление вращения изменяется переключателем CW-CCW на корпусе привода. Если при подаче напряжения на N+L1 заслонка закрывается вместо того, чтобы открываться, переведите переключатель в другое положение. После изменения настроек рекомендуется провести один полный цикл открытия/закрытия для проверки корректности работы концевых выключателей, так как их логика также инвертируется.

Как часто нужно проводить техническое обслуживание привода?

Привод спроектирован как необслуживаемое устройство со сроком службы 60 000 циклов. В нормальных условиях эксплуатации (чистая среда, температура в пределах паспортного диапазона) плановое обслуживание не требуется. Рекомендуется один раз в 1-2 года визуально проверять надежность крепления привода на валу заслонки, состояние кабеля и отсутствие механических повреждений корпуса. В пыльных помещениях следует очищать корпус от загрязнений.

Можно ли использовать AR230-2-S на заслонках площадью больше 0,4 м²?

Паспортное значение в 0,4 м² является ориентировочным для стандартных заслонок с типовым моментом сопротивления. Если фактический момент сопротивления вашей заслонки превышает 2 Нм, использование привода приведет к его перегрузке и преждевременному выходу из строя. Перед установкой на заслонку большей площади необходимо измерить или рассчитать требуемый крутящий момент и убедиться, что он не превышает 2 Нм с запасом.

Чем AR230-2-S принципиально отличается от моделей с возвратной пружиной?

Главное отличие — поведение при отключении питания. AR230-2-S не имеет возвратной пружины, поэтому при пропадании напряжения вал остается в том положении, в котором находился. Модели с возвратной пружиной (серии ARF) при отключении питания автоматически возвращают заслонку в безопасное положение (обычно закрыто). Это важно учитывать при проектировании систем дымоудаления и противопожарной вентиляции, где требуется гарантированное срабатывание без электропитания.

Как проверить работоспособность привода без подключения к заслонке?

Допускается кратковременное включение привода без нагрузки. Подайте напряжение на клеммы открытия (N+L1) и проследите за вращением вала в течение 3-5 секунд, затем подайте напряжение на закрытие (N+L2). Не оставляйте привод работать без нагрузки на длительное время — это не причинит вреда, но и не является штатным режимом. Обратите внимание на плавность хода и отсутствие посторонних звуков (скрежета, щелчков).

Что означает "2/3-позиционное управление" на практике?

2-позиционное управление подразумевает два устойчивых состояния: полностью открыто и полностью закрыто. 3-позиционное управление позволяет остановить привод в любом промежуточном положении, просто сняв напряжение с управляющих контактов. Это полезно для смесительных заслонок, где требуется точное регулирование пропорции воздушных потоков. В отличие от аналоговых приводов (0-10 В), позиционирование здесь осуществляется по времени подачи напряжения, а не по величине сигнала.

Как правильно заземлить привод, если он выполнен по классу защиты II?

Привод имеет класс защиты II (двойная изоляция) и не требует защитного заземления. На корпусе нет клеммы для подключения PE-проводника. Все внутренние цепи изолированы от корпуса. Однако, если привод монтируется на металлическую заслонку или в металлический шкаф, необходимо убедиться, что сама конструкция заземлена согласно действующим нормам ПУЭ.

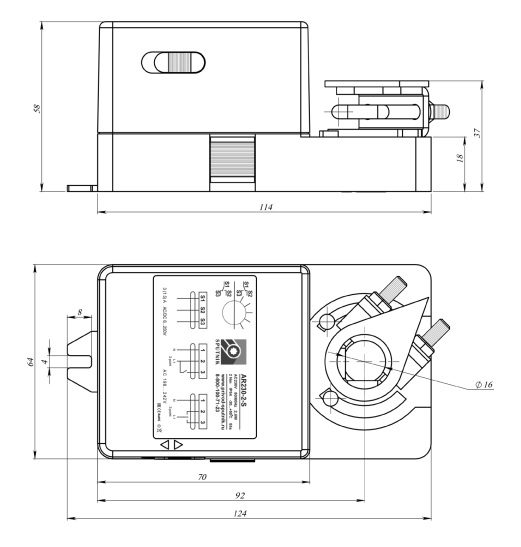

Какие аналоги могут использоваться для замены AR230-2-S без изменения монтажных мест?

Привод полностью совместим по посадочным размерам и электрическим параметрам с моделями Belimo CM230-L/R, Dastech DA-02N220A, Nanotek LM 230 B, Lufberg DA02N220S и другими. При замене на аналог убедитесь, что новый привод также имеет крутящий момент не менее 2 Нм, питание 230 В AC и подходящий диапазон захвата вала (6-16 мм круглый или 5-12 мм квадратный). Настройка концевых выключателей может незначительно отличаться у разных производителей.
