MOXA EDS-308-SS-SC промышленный Ethernet-коммутатор

Name: MOXA EDS-308-SS-SC промышленный Ethernet-коммутатор
Brand: Moxa
SKU: 882
Price: 34950 RUB
Availability: InStock

34 950 ₽

Неуправляемый коммутатор MOXA EDS-308-SS-SC: 6 портов RJ45, 2 оптических SC single-mode, резервное питание 12–48 В DC, DIN-рейка, IP30.

Категория: Сетевое оборудование Бренд: Moxa

Описание

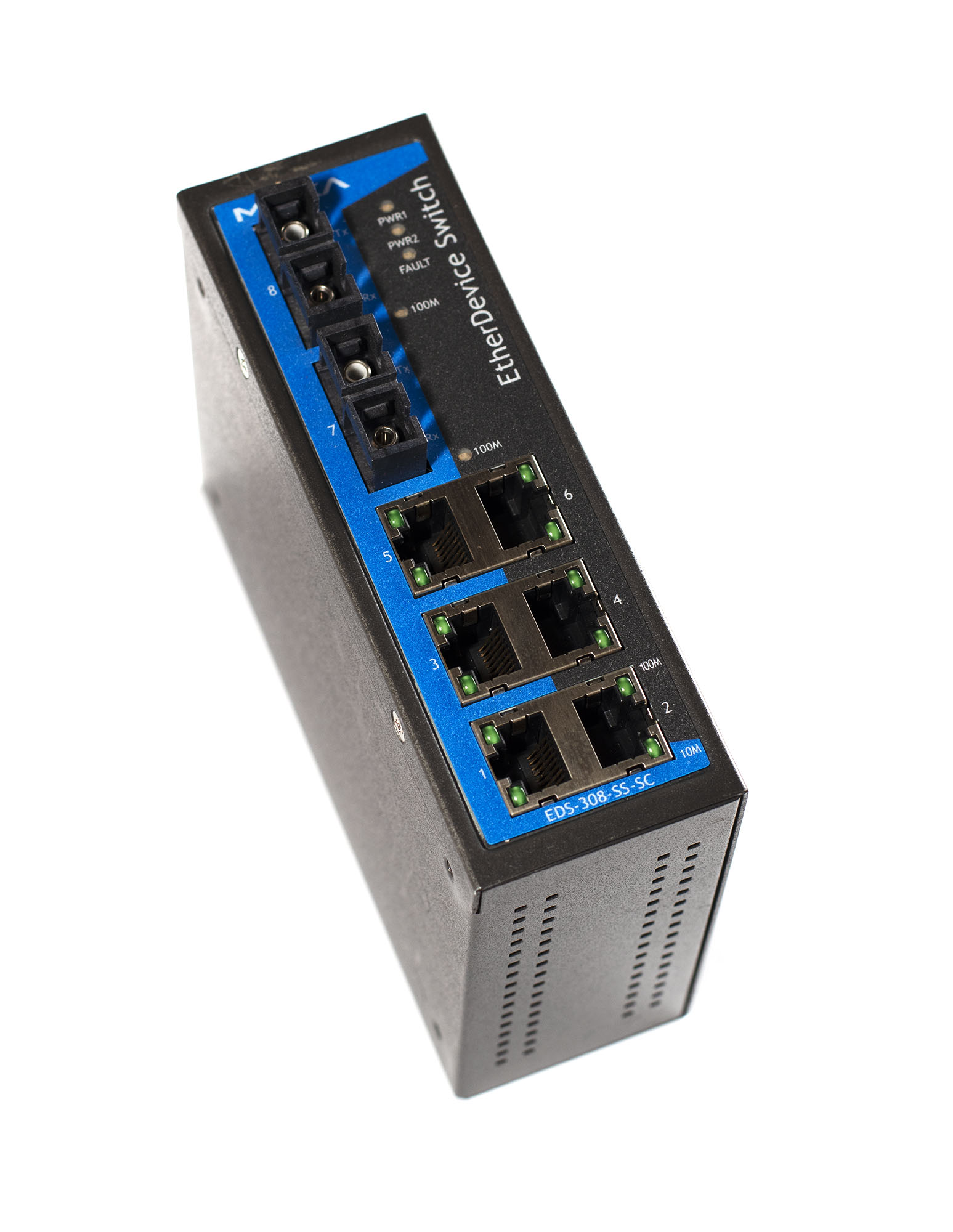

MOXA EDS-308-SS-SC промышленный неуправляемый Ethernet-коммутатор серии EDS-308, предназначенный для организации сетевого обмена данными в системах промышленной автоматизации, диспетчеризации и технологического управления. Устройство используется в промышленных сетях Ethernet для подключения PLC, HMI-панелей, промышленных компьютеров, систем SCADA, удалённых модулей ввода-вывода и другого оборудования, работающего в жестких эксплуатационных условиях.

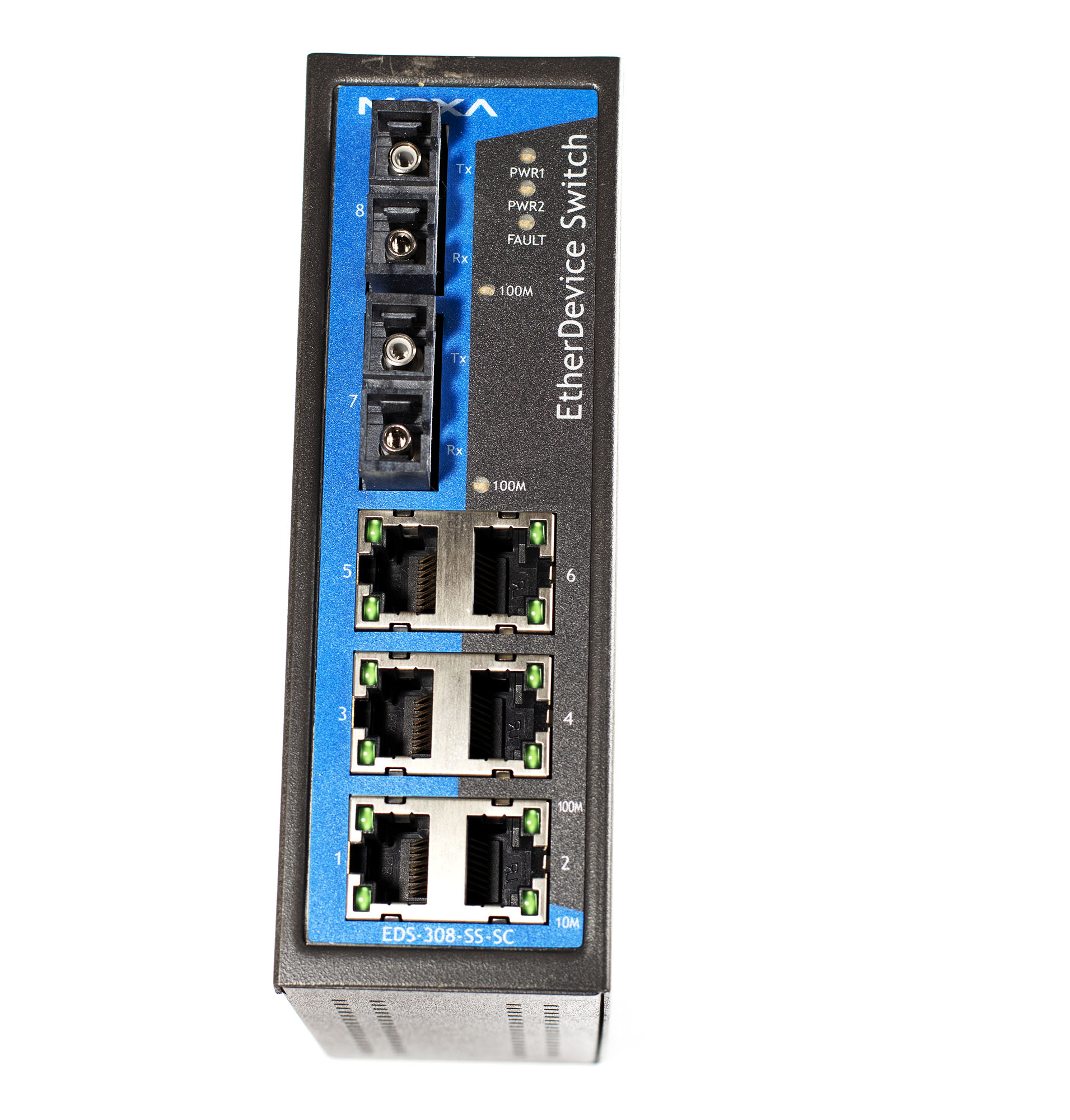

Модель оснащена 8 сетевыми портами, из которых 6 портов 10/100Base-T(X) RJ45 предназначены для подключения медных Ethernet-линий, а 2 порта 100Base-FX выполнены на оптических разъёмах SC для работы по одномодовому оптоволокну (Single Mode Fiber). Оптические интерфейсы обеспечивают передачу данных на расстояние до 40 км, что позволяет использовать устройство для построения распределённых сетей на промышленных объектах большой протяжённости.

Коммутатор не требует программирования и работает по принципу plug-and-play. Поддерживается автоматическое определение скорости соединения, автоматическое согласование режима Full/Half Duplex и функция Auto MDI/MDI-X на медных портах. Для повышения надёжности предусмотрено двойное резервируемое питание, защита от переполюсовки, защита от перегрузки и встроенный релейный выход аварийной сигнализации, который может использоваться для передачи сигнала при отказе питания или обрыве соединения на портах.

Корпус выполнен из металла промышленного исполнения. Устройство рассчитано на непрерывную работу в условиях вибрации, электромагнитных помех и повышенной запылённости. Монтаж возможен как на стандартную DIN-рейку, так и на монтажную панель внутри шкафа управления.

Основные технические характеристики:

Параметр	Значение
Производитель	Moxa
Серия	EDS-308
Модель	EDS-308-SS-SC
Тип устройства	Промышленный Ethernet-коммутатор
Тип коммутатора	Неуправляемый
Общее количество портов	8
Медные Ethernet порты	6 × 10/100Base-T(X) RJ45
Оптические порты	2 × 100Base-FX SC
Тип оптоволокна	Single Mode
Максимальная дальность передачи	до 40 км
Поддерживаемые стандарты	IEEE 802.3, 802.3u, 802.3x
Таблица MAC-адресов	2000 адресов
Буфер пакетов	768 Kbit
Напряжение питания	9.6…60 В DC
Резервируемое питание	Dual Power Input
Потребляемый ток	0.15 А при 24 В DC
Релейный выход	1 A при 24 В DC
Защита от переполюсовки	Есть
Защита от перегрузки	Есть
Материал корпуса	Металл
Степень защиты	IP30
Монтаж	DIN-рейка / настенный
Рабочая температура	0…+60 °C
Температура хранения	-40…+85 °C
Габариты	53.6 × 135 × 105 мм
Масса	около 790 г

Эксплуатационные параметры и условия монтажа:

Коммутатор предназначен для круглосуточной эксплуатации в составе промышленных сетей передачи данных. Конструкция обеспечивает устойчивую работу в условиях электромагнитных помех, характерных для шкафов управления, частотных преобразователей, электродвигателей и другого силового оборудования.

Для повышения отказоустойчивости устройство оснащено двумя независимыми входами питания постоянного тока. При потере основного питания коммутатор автоматически продолжает работу от резервного источника без прерывания передачи данных.

Монтаж выполняется на DIN-рейку 35 мм либо на вертикальную поверхность внутри шкафа автоматизации. При прокладке сетевых линий рекомендуется разделять силовые и коммуникационные кабели для уменьшения влияния электромагнитных помех.

Схема подключения:

Подключение выполняется через клеммный блок питания и сетевые интерфейсы.

Ethernet-порты:
6 × RJ45 10/100Base-T(X)

Оптические порты:
2 × SC 100Base-FX Single Mode

Дальность передачи:
до 40 км

Питание:
9.6…60 В DC

Резервное питание:
2 независимых входа

Аварийный выход:
Relay Output 1 A / 24 V DC

Монтаж:
DIN-рейка / Wall Mount

Типовые применения:

Промышленные сети Ethernet на производственных линиях.

Подключение PLC, SCADA и операторских панелей HMI.

Системы удалённого сбора данных.

Промышленные сети с использованием оптоволоконных линий связи.

Автоматизация насосных станций и распределительных пунктов.

Энергетические объекты и системы диспетчеризации.

Шкафы управления промышленным оборудованием.

Информация для заказа и совместимые компоненты:

Артикул: EDS-308-SS-SC.

Промышленные Ethernet-кабели RJ45.

Оптоволоконные линии связи Single Mode SC.

PLC и промышленные контроллеры Ethernet.

Модули удалённого ввода-вывода Ethernet.

Оборудование промышленной автоматизации и сетевой инфраструктуры.

Детали

Состояние	Б/у

FAQs

Часто задаваемые вопросы о MOXA EDS-308-SS-SC

Для каких промышленных сетей предназначен MOXA EDS-308-SS-SC?

Коммутатор применяется в промышленных Ethernet-сетях, где требуется стабильная передача данных между контроллерами, операторскими панелями, промышленными компьютерами, системами телеметрии и удалёнными устройствами ввода-вывода. Особенно востребован на объектах с распределённой инфраструктурой и повышенными требованиями к надёжности связи.

В чем особенность версии EDS-308-SS-SC по сравнению с обычными Ethernet-коммутаторами?

Главное отличие данной модификации — наличие двух оптоволоконных портов SC с поддержкой одномодового волокна. Это позволяет передавать данные на расстояния до 40 километров без использования дополнительных медиаконвертеров, что особенно важно для крупных производственных объектов и удалённых промышленных площадок.

Можно ли использовать MOXA EDS-308-SS-SC для связи между удалёнными шкафами автоматики?

Да. Оптические порты делают устройство удобным решением для организации связи между удалёнными шкафами управления, насосными станциями, распределительными пунктами, серверными стойками и производственными линиями, расположенными на значительном расстоянии друг от друга.

Требуется ли настройка перед началом работы?

Нет. Устройство относится к категории неуправляемых промышленных коммутаторов и начинает работать сразу после подключения. Дополнительная конфигурация через программное обеспечение или веб-интерфейс не требуется.

Что дает функция Dual Power Input?

Коммутатор поддерживает подключение двух независимых источников питания постоянного тока. Если основное питание пропадает, устройство автоматически продолжает работу от резервной линии без отключения сети. Такая схема используется в системах, где недопустима потеря связи между промышленными устройствами.

Для чего нужен встроенный релейный аварийный выход?

Релейный выход позволяет передавать сигнал о неисправности оборудования во внешнюю систему сигнализации. Обычно он используется для контроля потери питания, аварийного отключения устройства или диагностики проблем с сетевым соединением в критически важных технологических процессах.

Подходит ли EDS-308-SS-SC для работы рядом с силовым оборудованием?

Да. Коммутатор разработан специально для промышленной среды и устойчив к электромагнитным помехам, которые возникают рядом с частотными преобразователями, электродвигателями, контакторами, промышленными приводами и силовыми шкафами.

Можно ли использовать устройство в системах SCADA и промышленной диспетчеризации?

Да. Коммутатор часто применяется как базовый элемент промышленной сетевой инфраструктуры для передачи данных между SCADA-серверами, контроллерами PLC, удалёнными модулями телеметрии и операторскими станциями.

Какое оптоволокно используется для подключения?

Модель рассчитана на работу с одномодовым оптоволокном (Single Mode Fiber) через стандартные разъёмы SC. Такое решение применяется в сетях, где требуется большая дальность передачи данных и минимальные потери сигнала.

Поддерживает ли устройство автоматическое определение типа Ethernet-кабеля?

Да. Медные RJ45-порты поддерживают технологию Auto MDI/MDI-X. Это означает, что коммутатор автоматически определяет тип подключенного кабеля и не требует использования crossover-кабелей при подключении оборудования.

Где обычно устанавливают MOXA EDS-308-SS-SC?

Наиболее распространённый вариант монтажа — внутри шкафов промышленной автоматизации. Устройство также устанавливают в телекоммуникационных стойках, распределительных шкафах, на объектах энергетики, в системах транспортной инфраструктуры и на удалённых технологических площадках.

Насколько устройство подходит для непрерывной круглосуточной эксплуатации?

Коммутатор рассчитан на промышленный режим работы 24/7. Металлический корпус, пассивное охлаждение без вентиляторов, широкий диапазон входного питания и встроенная защита от ошибок подключения делают его подходящим для длительной непрерывной эксплуатации.

В каких отраслях чаще всего применяется EDS-308-SS-SC?

Наиболее частые области применения:

промышленная автоматизация производственных линий;
системы диспетчеризации SCADA;
нефтегазовая инфраструктура;
энергетические распределительные объекты;
транспортные системы и железнодорожная автоматика;
насосные станции и водоочистные комплексы;
удалённые телеметрические системы;
промышленные оптоволоконные Ethernet-сети.

Когда стоит выбрать именно MOXA EDS-308-SS-SC?

Эта модель подходит в случаях, когда необходимо одновременно подключить Ethernet-оборудование по медным линиям и организовать удалённую передачу данных по оптоволокну на десятки километров без применения дополнительного сетевого оборудования. Это особенно актуально для распределённых объектов промышленной автоматизации и инфраструктурных систем.
