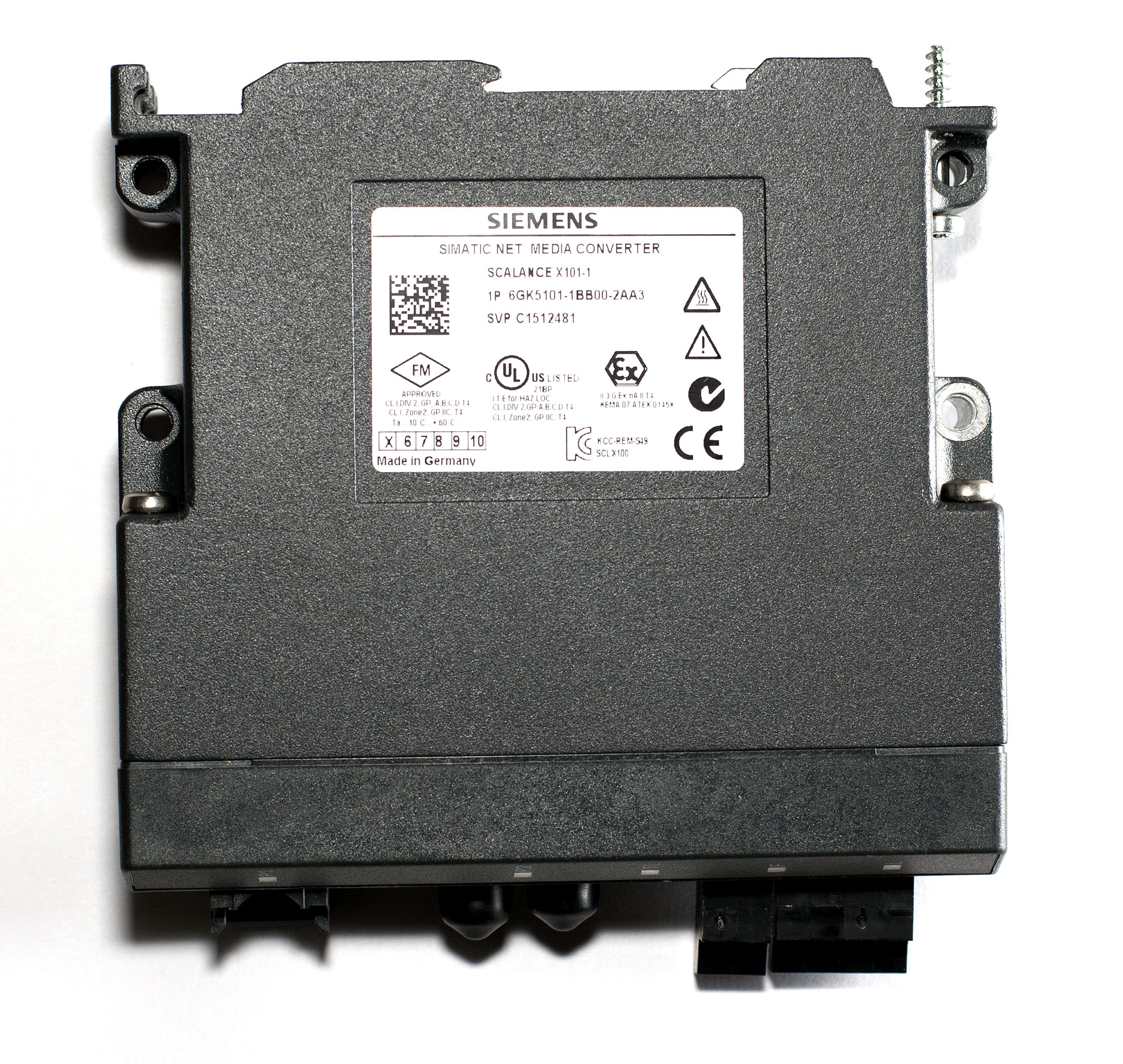

Siemens 6GK5101-1BB00-2AA3 SCALANCE медиаконвертер

1. Почему индикаторы P1 и FO не горят, хотя кабель подключен к порту RJ45?

Это нормальное поведение устройства в заводском режиме. По умолчанию медиаконвертер работает в независимом режиме (standalone), и индикаторы портов P1 и FO загораются только тогда, когда оба порта одновременно обнаруживают активное соединение. Если оптический порт FO не подключен, индикатор P1 будет оставаться выключенным, даже если к нему подключен исправный медный кабель. Чтобы каждый индикатор отображал состояние своего порта независимо, нужно перевести устройство в прозрачный режим (transparent mode) кратковременным нажатием кнопки SET (около 0,5 секунды). При этом загорится индикатор TM.

2. Как переключить медиаконвертер между режимами работы и что они означают?

Устройство имеет два режима, переключаемых кнопкой SET. В независимом режиме (заводская настройка, индикатор TM выключен) конвертер работает как отдельное устройство для преобразования среды. Индикаторы портов P1 и FO загораются только при наличии связи на обоих портах одновременно. В прозрачном режиме (индикатор TM горит) каждый индикатор порта показывает состояние своего собственного канала независимо. Этот режим используется при каскадном соединении двух медиаконвертеров в линию. Кратковременное нажатие кнопки SET (0,5 с) переключает режим.

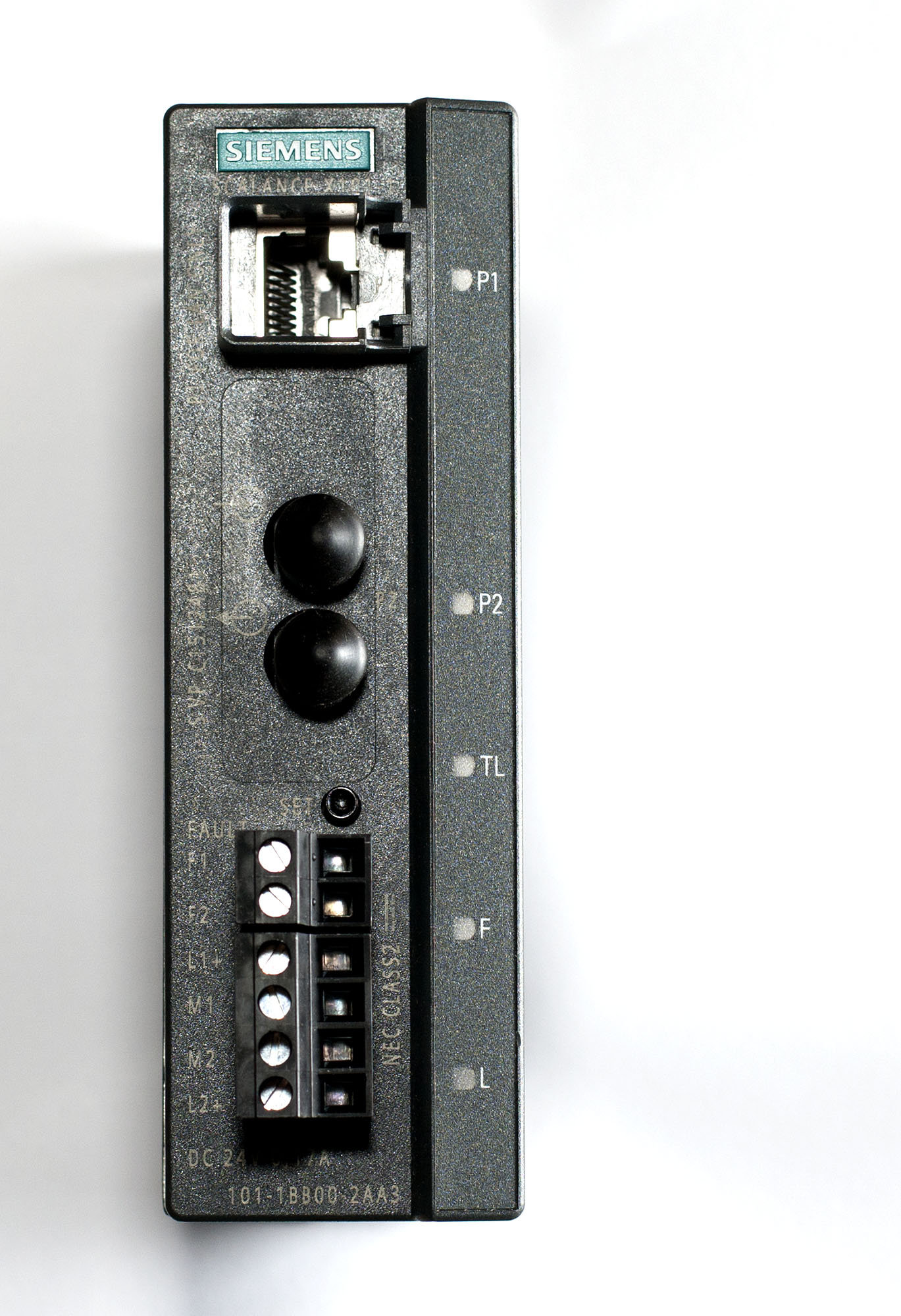

3. Какие светодиодные индикаторы есть на передней панели и что они показывают?

На панели расположены индикаторы L (питание), TL (работа устройства), TM (режим), P1 (медный порт), FO (оптический порт) и F (неисправность). Индикатор L горит постоянно при наличии питания. TL горит при нормальной работе. TM горит только в прозрачном режиме. Индикаторы P1 и FO в независимом режиме ведут себя синхронно: оба выключены, если нет связи хотя бы на одном порту. Индикатор F загорается при обнаружении неисправности.

4. Что делать, если все светодиоды погасли, хотя питание подано?

Это может указывать на срабатывание самовосстанавливающегося предохранителя (PTC). Все медиаконвертеры серии SCALANCE X-100 оснащены таким предохранителем. Если он сработал, необходимо отключить питание устройства примерно на 30 минут, после чего подать его снова. Если после этого устройство не заработало, возможна внутренняя неисправность, и устройство подлежит отправке в сервисную службу.

5. Можно ли ремонтировать этот медиаконвертер при выходе из строя?

Ремонт устройства на месте или в сторонних сервисных центрах производителем не предусмотрен. В случае любой неисправности, кроме срабатывания самовосстанавливающегося предохранителя, устройство необходимо отправлять в службу поддержки Siemens. При этом некоторые поставщики указывают, что ремонт данного артикула вообще невозможен.

6. Какие оптические кабели и разъемы подходят для этого конвертера?

Для оптического порта используется разъем BFOC (также известный как ST). Поддерживается многомодовое оптоволокно с диаметром сердцевины 50/125 мкм или 62,5/125 мкм. Максимальная дальность передачи зависит от типа волокна: до 4000 метров для кабеля 62,5/125 мкм и до 5000 метров для кабеля 50/125 мкм. Рабочая длина волны — 1300 нм.

7. Что означает ошибка «Switch is configured in a ring network but it does not support any media redundancy protocol»?

Эта ошибка возникает при попытке добавить SCALANCE X101-1 в кольцевую топологию с резервированием. Медиаконвертер является неуправляемым устройством и не поддерживает протоколы резервирования, такие как MRP. Для кольцевых топологий требуются управляемые коммутаторы. Устройство можно использовать только в линейных или звездообразных топологиях.

8. Как подключить устройство к резервному источнику питания?

У медиаконвертера есть два независимых ввода питания 24 В DC. Для организации резервирования подключите оба ввода к разным источникам питания. Устройство автоматически переключается на резервный источник при пропадании основного. Это позволяет сохранить работоспособность сети даже при отказе одного из блоков питания.

9. Можно ли каскадировать два SCALANCE X101-1 напрямую друг с другом?

Прямое каскадирование двух моделей X101-1 (или X101-1FL, X101-1AUI) через оптические порты невозможно. Для соединения двух конвертеров в линию необходимо использовать прозрачный режим и подключать их через медные порты к другим устройствам, либо применять разные модели конвертеров. Для каскадирования используйте одну модель X101-1 и один коммутатор.

10. Для чего нужен сигнальный контакт и как его использовать?

Сигнальный контакт (fault signal contact) представляет собой беспотенциальный релейный выход, который срабатывает при обнаружении неисправности устройства или потере питания. Контакт можно подключить к дискретному входу контроллера или к системе сигнализации. Это позволяет оперативно узнавать о проблемах в сети без визуального осмотра устройства.

11. Требуется ли какая-либо настройка или конфигурирование медиаконвертера?

Устройство является неуправляемым и не требует настройки параметров через программное обеспечение. Единственная доступная операция — переключение между независимым и прозрачным режимом с помощью кнопки SET. Никаких IP-адресов, паролей или конфигурационных файлов устройство не имеет. Оно работает автоматически после подачи питания.

12. Какое напряжение питания допустимо для этого устройства?

Номинальное напряжение питания — 24 В постоянного тока. Допустимый диапазон — от 18 до 32 В DC. Устройство имеет защиту от переполюсовки. Потребляемый ток составляет до 120 мА. Рассеиваемая мощность — около 3 Вт при 24 В. Для питания можно использовать стандартные промышленные источники 24 В DC.

13. Совместим ли SCALANCE X101-1 с коммутатором SCALANCE XB108-2?

Нет, устройство несовместимо с коммутатором SCALANCE XB108-2. Использование этих устройств в одной сети может привести к проблемам с передачей данных. При проектировании сети следует проверять совместимость компонентов SCALANCE. Для новых проектов рекомендуется использовать актуальные модели из линеек SCALANCE XC или XB.
