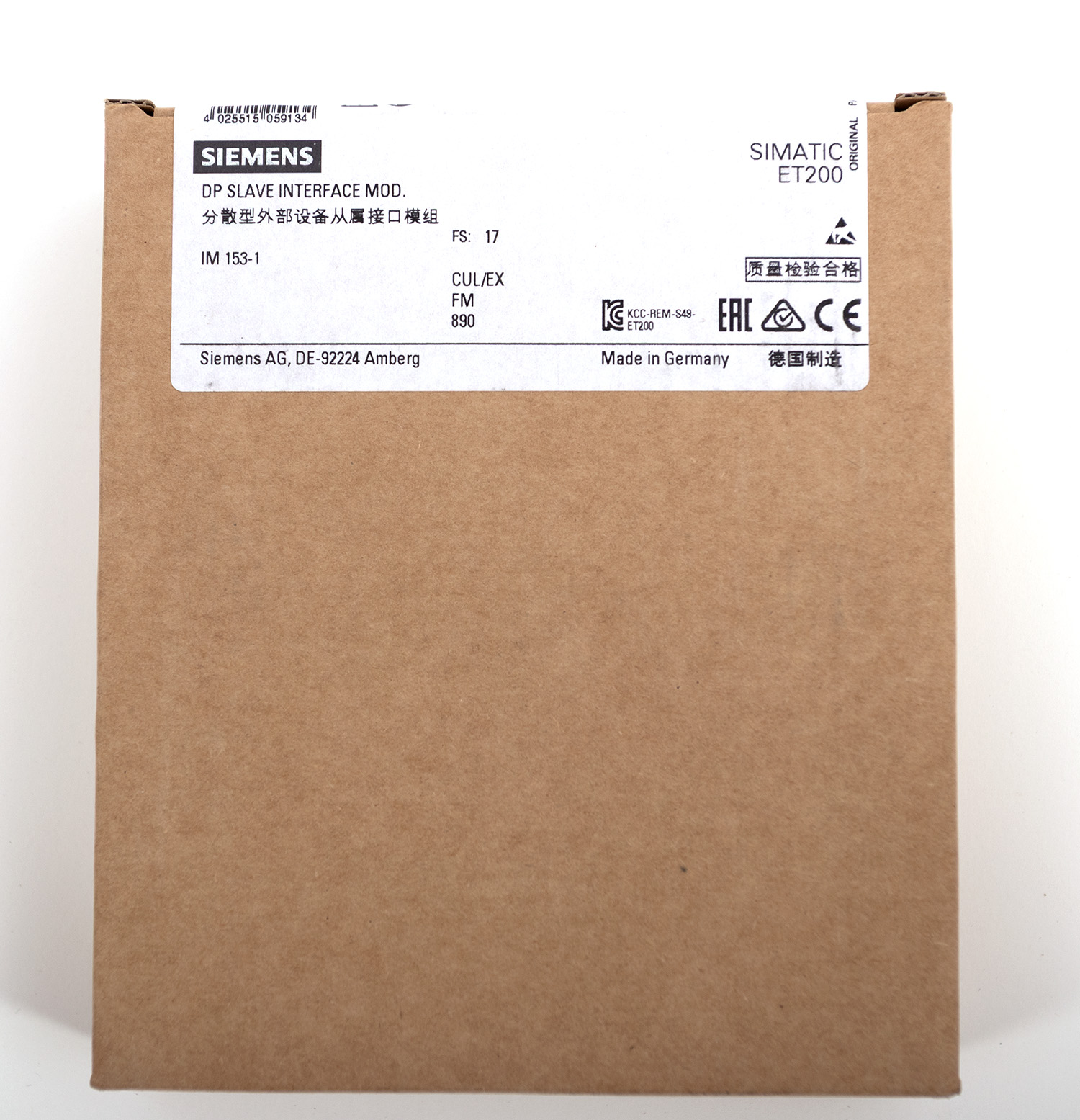

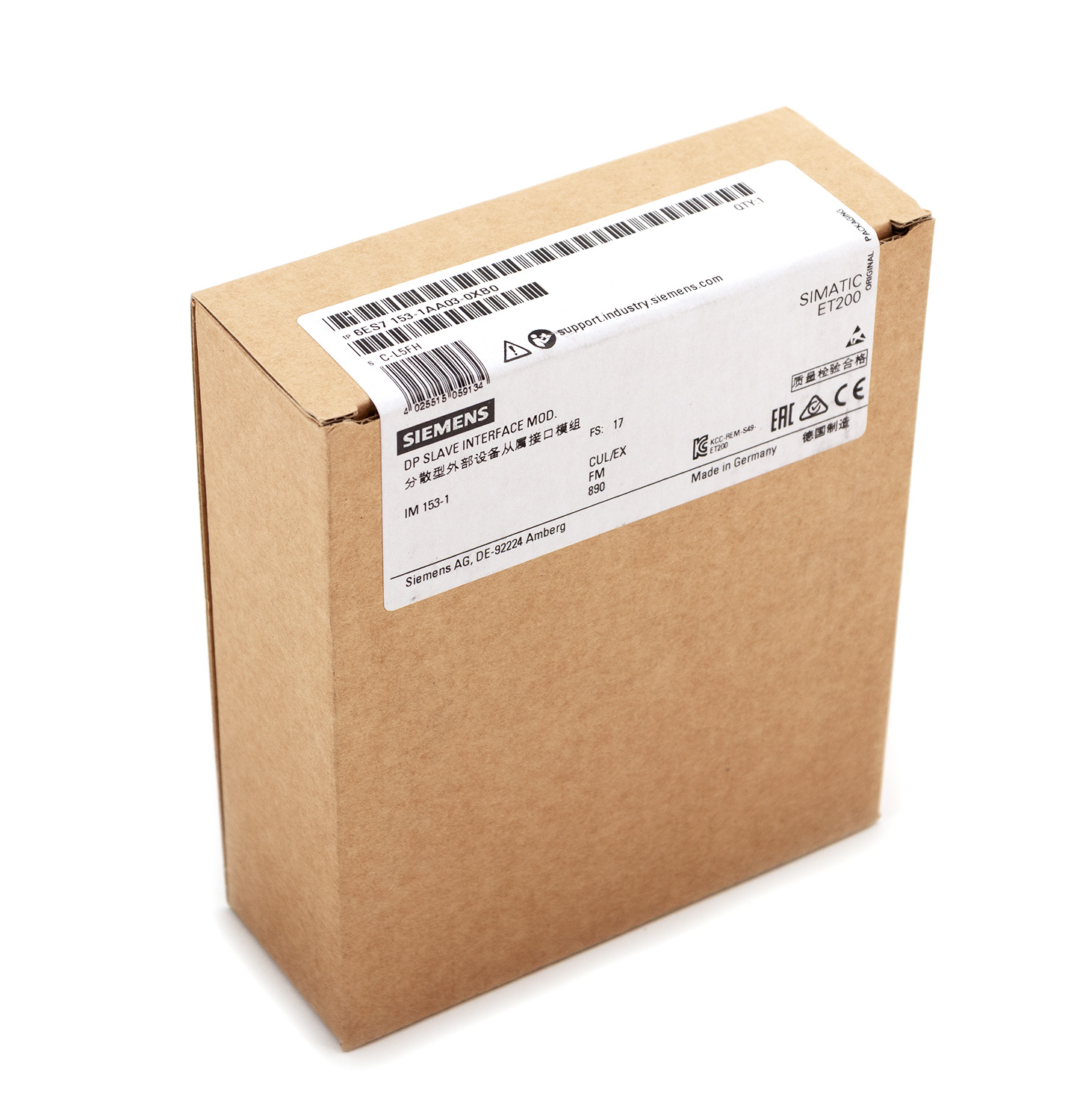

Siemens 6ES7153-1AA03-0XB0 IM 153-1 DP для ET 200M

12 250 ₽

Siemens 6ES7153-1AA03-0XB0 интерфейсный модуль IM 153-1 для ET 200M. PROFIBUS DP, до 12 Мбит/с, до 8 модулей S7-300, 24 В DC, 128 байт ввода/вывода.

Категория: Бренд: ,

Описание

Siemens 6ES7153-1AA03-0XB0 — интерфейсный модуль IM 153-1 для станции распределённого ввода-вывода SIMATIC ET 200M. Модуль выполняет функцию «головы» станции: он подключает функциональные модули серии S7-300 (входы/выходы, коммуникационные, функциональные) к сети PROFIBUS DP.

Модуль выполнен в корпусе шириной 40 мм для монтажа на стандартную профильную шину S7-300 (DIN-рейку). Адрес PROFIBUS задаётся с помощью DIP-переключателей на передней панели (от 1 до 125).

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Платформа SIMATIC DP / ET 200M
Артикул (Part Number) 6ES7153-1AA03-0XB0
Тип устройства Интерфейсный модуль (Interface Module)
Интерфейс PROFIBUS DP, RS-485, 9-полюсный разъём Sub-D (гнездо)
Скорость передачи до 12 Мбит/с, автоматическое определение
Поддерживаемые протоколы PROFIBUS DP, DP V1
Максимальное количество модулей S7-300 8
Адресное пространство 128 байт ввода / 128 байт вывода
Напряжение питания 24 В DC (20.4…28.8 В)
Потребляемый ток (макс.) 350 мА при 24 В DC
Пусковой ток (тип.) 2.5 А
Время буферизации при пропадании питания 5 мс
Выходной ток на заднюю шину (5 В DC) 1 А (макс.)
Рассеиваемая мощность (тип.) 3 Вт
Степень защиты IP20
Габаритные размеры (Ш × В × Г) 40 × 125 × 117 мм
Масса ≈ 0.36 кг
Статус продукта PM400 — снятие с производства начато с 01.10.2023
Прямая замена 6ES7153-1AA04-0XB0



Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в стандартном температурном диапазоне. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж выполняется на профильную шину S7-300. Модуль является версией «Standard» и не поддерживает функции горячей замены модулей (Hot Swapping) или работу в резервированных системах — для этих задач используются модули IM 153-2 High Feature.

Схема подключения:

Элемент Назначение
Разъём PROFIBUS DP 9-полюсный Sub-D, подключение к сети PROFIBUS DP
Клеммы питания 24 В DC
Задняя шина Подключение модулей S7-300 справа от IM 153-1 через U-коннекторы

Рекомендации по подключению:

  • Для подключения к PROFIBUS DP используйте стандартный кабель с разъёмом Sub-D.
  • Модули S7-300 подключаются справа от IM 153-1 через шинные соединители (U-коннекторы).
  • Для конфигурирования в STEP 7 (TIA Portal) может потребоваться GSD-файл (SIEM801D.GSD для DPV1).
  • Адрес PROFIBUS задаётся DIP-переключателями на передней панели (1…125).

Статус продукта и замена:

Модуль 6ES7153-1AA03-0XB0 объявлен устаревшим (Phased out / Discontinued). Снятие с производства начато 1 октября 2023 года (PM400). Прямая замена — модуль 6ES7153-1AA04-0XB0, который полностью совместим с предыдущей версией, но обладает улучшенными характеристиками и более новой прошивкой. Модуль не может быть заменён на 6ES7153-2BA10-0XB0, так как последний является резервированным интерфейсным модулем.

Типовые применения:

  • Распределённые системы ввода-вывода — подключение удалённых станций ET 200M к контроллерам SIMATIC S7-300 и S7-400 по PROFIBUS DP.
  • Модернизация существующих систем — замена вышедших из строя модулей IM 153-1 в действующих установках.
  • Промышленная автоматизация — сбор данных с датчиков и управление исполнительными механизмами на удалённых участках.
  • Конвейерные системы и станкостроение — интеграция распределённой периферии в системы управления оборудованием.

Детали

Состояние

Новый

FAQs

Часто задаваемые вопросы о Siemens 6ES7153-1AA03-0XB0 (IM 153-1)

1. Как настроить адрес PROFIBUS на модуле IM 153-1?

Адрес задаётся DIP-переключателями на передней панели. Они представляют собой двоичный код. Крайний левый переключатель соответствует младшему разряду. Чтобы установить адрес, например, 12, нужно перевести в положение ON переключатели, соответствующие 4 и 8. После изменения адреса модуль необходимо перезапустить по питанию. Адрес 0 и 126 зарезервированы и не используются.

2. Какие GSD-файлы нужны для конфигурирования IM 153-1 в STEP 7 или TIA Portal?

Для работы с модулем в режиме DP V1 требуется GSD-файл SIEM801D.GSD. В более старых проектах может использоваться SIEM80D9.GSD. Файл загружается в каталог оборудования STEP 7 или TIA Portal. Если модуль не отображается в каталоге, проверьте версию GSD и обновите её.

3. Чем IM 153-1 отличается от IM 153-2?

IM 153-1 - это базовая версия для стандартных применений. Она не поддерживает горячую замену модулей и резервирование. IM 153-2 (High Feature) позволяет менять модули во время работы и используется в отказоустойчивых системах с резервированием. Если нужна горячая замена или резервирование, выбирайте IM 153-2.

4. Можно ли использовать IM 153-1 в системе с S7-400?

Да. Модуль работает в составе станции ET 200M, которая подключается к S7-400 по PROFIBUS DP. Никаких дополнительных настроек для этого не требуется. Главное - корректно сконфигурировать станцию в проекте.

5. Как проверить работоспособность модуля после монтажа?

Подайте питание 24 В. На модуле должны загореться светодиоды. Если горит BF (Bus Fault), значит нет связи с мастером PROFIBUS. Проверьте адрес, кабель и терминаторы. Если горит SF (System Fault), проверьте конфигурацию и подключение модулей расширения. Зелёный индикатор RUN говорит о нормальной работе.

6. Какие ошибки чаще всего возникают при подключении IM 153-1?

Типичные проблемы: неверный адрес PROFIBUS, отсутствие терминаторов на концах шины, неправильная полярность питания, несовместимая скорость передачи. Также часто встречается ошибка конфигурации, когда количество подключённых модулей S7-300 не совпадает с настройками в проекте.

7. Что делать, если модуль не выходит на связь после замены?

Проверьте, совпадает ли адрес на DIP-переключателях с адресом в проекте. Убедитесь, что кабель PROFIBUS подключён к правильному разъёму и затянут. Если модуль новый, проверьте, загружен ли в него GSD-файл. Иногда помогает сброс питания на 10-15 секунд.

8. Можно ли подключить к IM 153-1 больше восьми модулей S7-300?

Нет. Максимальное количество модулей расширения, которое поддерживает IM 153-1, - восемь. Если нужно больше, используйте IM 153-2 или другую станцию ET 200M.

9. Какие U-коннекторы нужны для соединения модулей?

Для соединения модулей S7-300 справа от IM 153-1 используются стандартные U-коннекторы (например, 6ES7390-0AA00-0AA0). Они вставляются в разъёмы на задней шине модулей. Без них обмен данными между модулями невозможен.

10. Как рассчитать нагрузку на заднюю шину 5 В?

IM 153-1 выдаёт на заднюю шину до 1 А при 5 В. Суммарный ток всех подключённых модулей S7-300 не должен превышать это значение. Ток потребления каждого модуля указан в его технических данных. Если суммарный ток больше 1 А, станция работать не будет.

11. Поддерживает ли IM 153-1 диагностические прерывания?

Да, модуль поддерживает диагностические прерывания в режиме DP V1. Это позволяет передавать мастеру информацию об ошибках на модулях расширения. Для использования этой функции убедитесь, что в проекте активированы соответствующие параметры.

12. Какие светодиоды есть на передней панели и что они означают?

На панели расположены индикаторы: BF (Bus Fault) - ошибка шины, SF (System Fault) - системная ошибка, RUN - работа, DC 5V - питание задней шины. Если BF мигает, проверьте адрес и скорость. Если SF горит, смотрите диагностический буфер.

13. Можно ли использовать IM 153-1 с неэкранированным кабелем PROFIBUS?

Не рекомендуется. Для надёжной связи на скоростях выше 187,5 кбит/с используйте экранированную витую пару. Кабель должен иметь волновое сопротивление 120 Ом. Экран заземляется на обоих концах или через конденсатор, если есть разность потенциалов.

14. Что делать, если модуль греется сильнее обычного?

Проверьте температуру в шкафу. Она не должна превышать +60 °C. Убедитесь, что вентиляционные отверстия не закрыты. Если модуль горячий на ощупь, но работает нормально, это может быть допустимо. Если появляются сбои, проверьте блок питания и нагрузку на шину 5 В.

15. Как заменить IM 153-1 без перепрограммирования?

Если вы меняете модуль на такой же, достаточно установить тот же адрес PROFIBUS и подключить все кабели. Проект в контроллере менять не нужно. Если вы ставите более новую версию (например, 6ES7153-1AA04-0XB0), она полностью совместима, и проект можно не трогать.
