Johnson Controls LP-FX07D01-000C контроллер FX07

49 500 ₽

Johnson Controls LP-FX07D01-000C полевой контроллер FX07. 4 AI, 5 DI, 2 AO, 6 DO (реле), 24 В AC, N2 Open, часы реального времени, внешний интерфейс MUI.

Категория: Бренд:

Описание

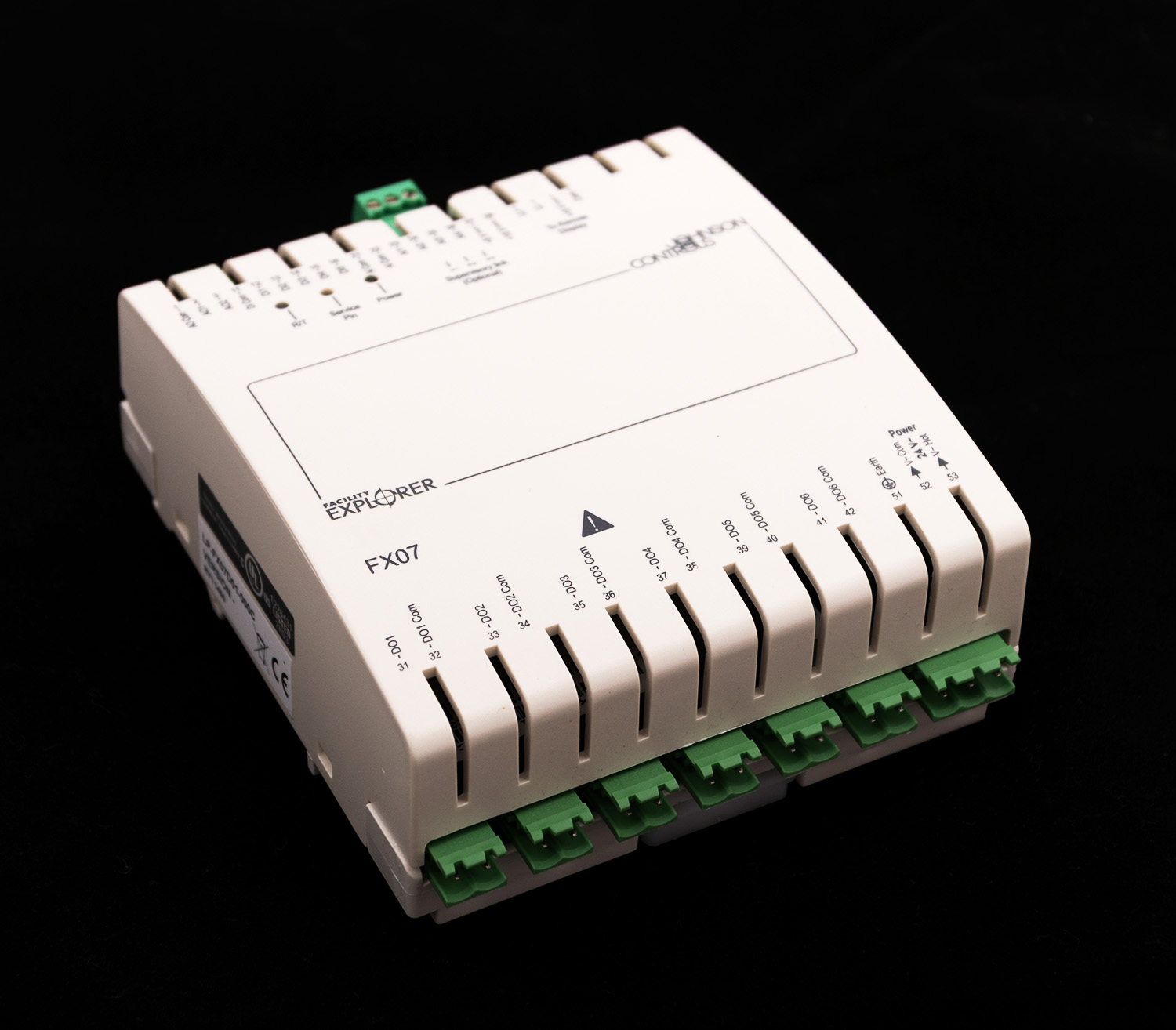

Johnson Controls LP-FX07D01-000C — полевой контроллер FX07 из серии Facility Explorer. Устройство предназначено для управления системами отопления, вентиляции, кондиционирования и холодоснабжения (HVACR) в коммерческих зданиях. Контроллер поддерживает 17 физических каналов ввода-вывода, включая датчики и исполнительные устройства. Встроенные часы реального времени обеспечивают функции расписания, временны?е последовательности управления и отметку времени событий.

Модуль выполнен без встроенного дисплея. Поддерживается подключение внешнего интерфейса Medium User Interface (MUI) для удалённого мониторинга и настройки. Монтаж возможен на панель или стену.

Основные технические характеристики:

Параметр Значение
Производитель Johnson Controls
Артикул (Part Number) LP-FX07D01-000C
Серия / Семейство Facility Explorer / FX07
Тип устройства Полевой контроллер (Field Controller)
Напряжение питания 24 В AC
Аналоговые входы (AI) 4
Дискретные входы (DI) 5
Аналоговые выходы (AO) 2 (0–10 В или ШИМ)
Дискретные выходы (DO) 6 (релейные)
Встроенный дисплей Отсутствует
Интерфейс связи N2 Open (карта)
Часы реального времени Встроенные
Внешний интерфейс MUI (панельный/настенный)



Эксплуатационные параметры и условия монтажа:

Контроллер рассчитан на эксплуатацию в составе систем управления зданиями. Степень защиты и диапазон рабочих температур уточняются по документации производителя. Монтаж выполняется на панель или стену. Для удалённого мониторинга и настройки подключается внешний интерфейс MUI.

Схема подключения:

Подключение внешних цепей осуществляется через клеммные колодки на корпусе контроллера. Назначение клемм:

Канал Назначение
AI (4 шт.) Аналоговые входы для датчиков
DI (5 шт.) Дискретные входы для контактов и выключателей
AO (2 шт.) Аналоговые выходы 0–10 В или ШИМ
DO (6 шт.) Релейные выходы для управления исполнительными механизмами

Питание 24 В AC.

Рекомендации по подключению:

  • Для питания используйте источник 24 В AC.
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • Для аналоговых сигналов используйте экранированные кабели.
  • Убедитесь в совместимости подключаемых датчиков с диапазонами входов контроллера.

Типовые применения:

  • Системы отопления, вентиляции и кондиционирования (HVAC) — управление приточными установками, фанкойлами, чиллерами.
  • Холодильные системы — контроль работы холодильного оборудования.
  • Управление зданиями (BMS) — интеграция в системы автоматизации зданий.

Информация для заказа:

Параметр Значение
Артикул LP-FX07D01-000C
Производитель Johnson Controls

Детали

Состояние

Новый
