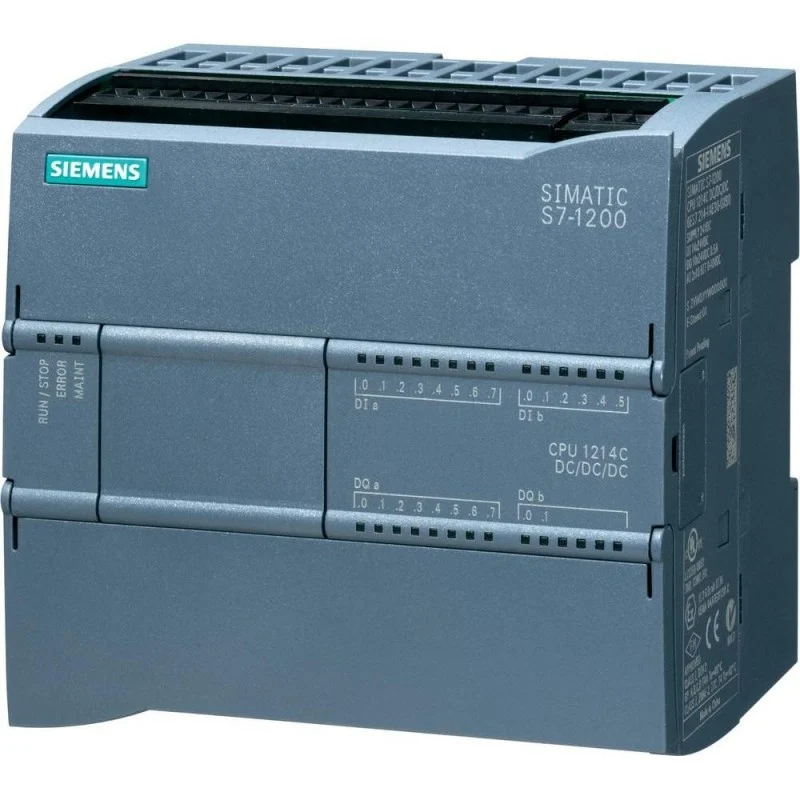

Siemens 6ES7214-1AG31-0XB0 CPU 1214C DC/DC/DC

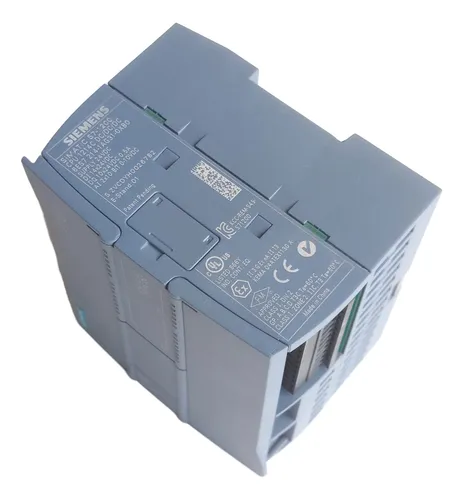

Siemens 6ES7214-1AG31-0XB0 CPU 1214C DC/DC/DC — изображение 2
Главная » Siemens » S7-1200 » Siemens 6ES7214-1AG31-0XB0 CPU 1214C DC/DC/DC

Siemens 6ES7214-1AG31-0XB0 CPU 1214C DC/DC/DC

33 450 ₽

Siemens 6ES7214-1AG31-0XB0 CPU 1214C, 14DI 24V DC, 10DO 24V DC, 2AI 0-10V, 75 КБ памяти, PROFINET, 24V DC, компактный ПЛК.

Категория: Бренд: ,

Описание

Siemens 6ES7214-1AG31-0XB0 центральный процессор (CPU) 1214C из семейства SIMATIC S7-1200. Компактный программируемый логический контроллер предназначен для задач автоматизации средней сложности в промышленности, строительстве и на транспорте. Устройство объединяет в одном корпусе блок питания, процессор и встроенные дискретные и аналоговые входы/выходы.

Контроллер выполнен в пластиковом корпусе для монтажа на DIN-рейку 35 мм или на панель. Ширина корпуса — 110 мм. На передней панели расположены светодиоды для индикации состояния питания, работы CPU, а также состояния встроенных входов и выходов. Для подключения внешних цепей используются встроенные съемные клеммные колодки.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Платформа SIMATIC S7-1200
Артикул (Part Number) 6ES7214-1AG31-0XB0
Модель CPU 1214C
Тип устройства Компактный ПЛК (центральный процессор)
Напряжение питания 24 В DC (DC/DC/DC)
Допустимый диапазон питания 20.4…28.8 В DC
Потребляемый ток (макс.) 1.5 А при 24 В DC
Рассеиваемая мощность 12 Вт
Выходной ток на шину (5 В) до 1600 мА
Встроенные дискретные входы (DI) 14, 24 В DC
Встроенные дискретные выходы (DO) 10, 24 В DC (транзисторные)
Встроенные аналоговые входы (AI) 2, 0…10 В DC
Рабочая память (программа/данные) 75 КБ
Загрузочная память (встроенная) 4 МБ
Энергонезависимая память 10 КБ
Время выполнения (битовая операция) 0.085 мкс
Время выполнения (операция с плавающей точкой) 2.5 мкс
Интерфейс связи 1 × PROFINET (Ethernet RJ45)
Протоколы PROFINET IO, TCP/IP, ISO-on-TCP, S7-communication
Количество высокоскоростных счетчиков (HSC) до 6 (100 кГц)
Импульсные выходы (PTO/PWM) 4
Поддержка PID-регулирования Да, с автонастройкой
Максимальное количество сигнальных модулей (SM) 8
Максимальное количество коммуникационных модулей (CM) 3
Сигнальные платы (SB) 1 (устанавливается на фронтальную панель)
Программное обеспечение STEP 7 V11 SP2 или выше (TIA Portal)
Максимальная версия прошивки до 3.0
Размеры (Ш × В × Г) 110 × 100 × 75 мм
Масса (нетто) ≈ 0.42 кг
Степень защиты IP20
Диапазон рабочих температур −20…+60 °C
Температура хранения −40…+70 °C
Относительная влажность 10…95% (без конденсации)
Сертификация CE, cULus, ATEX
Страна происхождения Германия



Эксплуатационные параметры и условия монтажа:

Контроллер рассчитан на эксплуатацию в диапазоне температур от −20 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж осуществляется на стандартную 35-мм DIN-рейку с фиксацией защелкой или на панель с помощью винтовых креплений. При установке необходимо обеспечить достаточную вентиляцию и соблюдать правила защиты от электростатических разрядов (ESD).

Схема подключения:

Подключение внешних цепей осуществляется через встроенные съемные клеммные колодки на передней панели CPU.

Клеммы Назначение
L+ / M Питание 24 В DC
0.0…1.7 (DI) 14 дискретных входов 24 В DC
0.0…1.3 (DO) 10 дискретных выходов 24 В DC (транзисторные)
0…1 (AI+ / AI-) 2 аналоговых входа 0…10 В DC
PE / FE Защитное заземление / функциональное заземление
RJ45 PROFINET (Ethernet)



Рекомендации по подключению:

  • Для питания используйте стабилизированный источник 24 В постоянного тока (диапазон 20.4…28.8 В). Пусковой ток при включении может достигать 12 А.
  • Для подключения дискретных входов используйте провода сечением 0.5…1.5 мм².
  • Для аналоговых входов рекомендуется использовать экранированные кабели.
  • Силовые кабели прокладывайте отдельно от сигнальных линий.
  • Для заземления используйте винт защитного заземления (PE) на корпусе устройства.

Программное обеспечение и конфигурация:

Контроллер программируется в среде TIA Portal (STEP 7 V11 SP2 или выше). Поддерживаются языки программирования LAD, FBD, STL, SCL и Graph. Встроенные технологические функции включают до 6 высокоскоростных счетчиков (100 кГц), 4 импульсных выхода (PTO/PWM) и PID-регуляторы с автонастройкой.

Типовые применения:

  • Автоматизация производства: управление конвейерами, упаковочными линиями, станками.
  • Системы отопления, вентиляции и кондиционирования (HVAC): управление насосами, вентиляторами, заслонками.
  • Водоподготовка и насосные станции: мониторинг и управление насосным оборудованием.
  • Здания и инфраструктура: системы управления освещением, лифтами, автоматическими воротами.
  • Пищевая промышленность: контроль технологических параметров, управление дозирующими устройствами.

Информация для заказа:

Параметр Значение
Артикул 6ES7214-1AG31-0XB0
GTIN 6940408101326
Модель SIMATIC S7-1200 CPU 1214C DC/DC/DC
Комплект поставки CPU с встроенными I/O, съемные клеммные колодки, руководство по монтажу



Связанные компоненты:

Наименование Артикул / Описание
Карта памяти SIMATIC Memory Card Для расширения загрузочной памяти
Сигнальные модули (SM) Для расширения встроенных I/O (до 8 модулей) 6ES7231-5PD32-0XB0, 6ES7223-1BH32-0XB0, 6ES7221-1BF30-0XB0
Сигнальные платы (SB) Для установки на фронтальную панель CPU (1 шт.)
Коммуникационные модули (CM) Для расширения интерфейсов (до 3 модулей) 6ES7241-1AH30-0XB0
Программное обеспечение STEP 7 (TIA Portal) V11 SP2 или выше

Детали

Состояние

Новый, упаковка вскрыта

FAQs

Siemens 6ES7 214-1AG31-0XB0 CPU 1214C DC/DC/DC

1. Какое программное обеспечение требуется для программирования CPU 1214C?

Для конфигурирования и программирования требуется среда STEP 7 (TIA Portal) версии не ниже V11 SP2. Поддерживаются также более новые версии, включая STEP 7 V20. Языки программирования — LAD, FBD, SCL.

2. Каковы возможности расширения контроллера?

CPU 1214C поддерживает подключение:
  • до 8 сигнальных модулей (SM), устанавливаемых справа от CPU;
  • до 3 коммуникационных модулей (CM), устанавливаемых слева от CPU;
  • 1 сигнальной платы (SB), устанавливаемой непосредственно на переднюю панель CPU.

3. Каков объем памяти и ее типы?


  • Рабочая память (Work memory): 75 КБ.
  • Загрузочная память (Load memory): 4 МБ встроенной, расширяется картой памяти SIMATIC Memory Card.
  • Энергонезависимая память для сохранения данных при сбое питания: 10 КБ.

4. Какое напряжение питания требуется и каков допустимый диапазон?

Питание — 24 В постоянного тока. Допустимый диапазон: 20.4…28.8 В DC. Предусмотрена защита от переполюсовки.

5. Каковы характеристики встроенных дискретных входов и выходов?


  • Дискретные входы (DI): 14 каналов, 24 В DC.
  • Дискретные выходы (DO): 10 каналов, 24 В DC, транзисторные. Выходной ток — до 0.5 А на канал.

6. Каковы характеристики встроенных аналоговых входов?

2 аналоговых входа, диапазон 0…10 В DC, разрешение 10 бит. Аналоговые выходы отсутствуют, расширяются модулями.

7. Какие высокоскоростные счетчики (HSC) доступны и какова их частота?

Встроено до 6 высокоскоростных счетчиков. Частота: 3 счетчика до 100 кГц и 1 счетчик до 30 кГц (согласно предоставленным данным).

8. Поддерживается ли PID-регулирование?

Да, поддерживается PID-регулирование с функцией автонастройки.

9. Чем отличается новая версия (1AG40) от данной (1AG31)?

Основные отличия:
  • Рабочая память: 150 КБ вместо 75 КБ.
  • Энергонезависимая память: 14 КБ вместо 10 КБ.
  • Поддержка более новых версий прошивки. Данная модель (1AG31) поддерживает прошивку до версии 3.0.

10. Каковы типовые значения времени выполнения операций?


  • Логические операции (битовые): 0.085 мкс на инструкцию.
  • Операции со словами: 1.7 мкс на инструкцию.
  • Операции с плавающей точкой: 2.5 мкс на инструкцию.

11. Каков максимальный ток потребления и пусковой ток?


  • Ток потребления (только CPU): 500 мА.
  • Максимальный ток потребления (со всеми модулями расширения): 1.5 А.
  • Пусковой ток: до 12 А при 28.8 В.

12. Какова максимальная нагрузка по шине для модулей расширения?

Максимальный выходной ток по шине 5 В DC для сигнальных и коммуникационных модулей: 1600 мА.

13. Каковы габаритные размеры и степень защиты?

Габариты: 110 × 100 × 75 мм. Степень защиты: IP20.

14. Как устранить сбой связи с CPU через PROFINET?

Наиболее частые причины: неправильная настройка IP-адреса или подсети. Проверьте настройки сети в TIA Portal и убедитесь, что IP-адрес CPU находится в той же подсети, что и программирующее устройство.

15. Можно ли устанавливать CPU вертикально?

Да, допускается как горизонтальная, так и вертикальная установка.

16. Какой тип разъема используется для подключения датчиков?

Для подключения дискретных входов и выхода питания датчиков используются разъемы X10 и X11. Для надежной помехозащищенности рекомендуется подключать "M" к земле.
