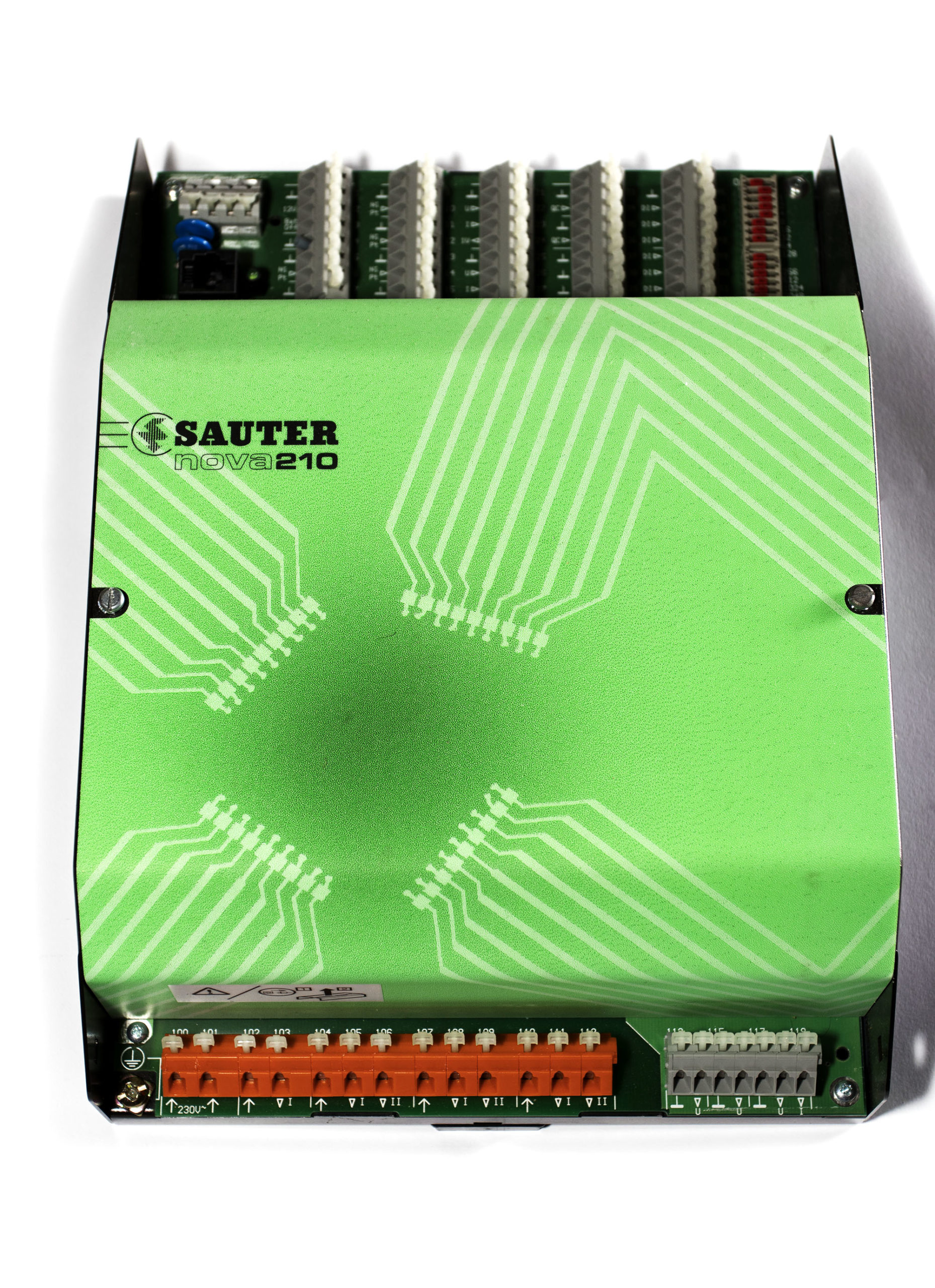

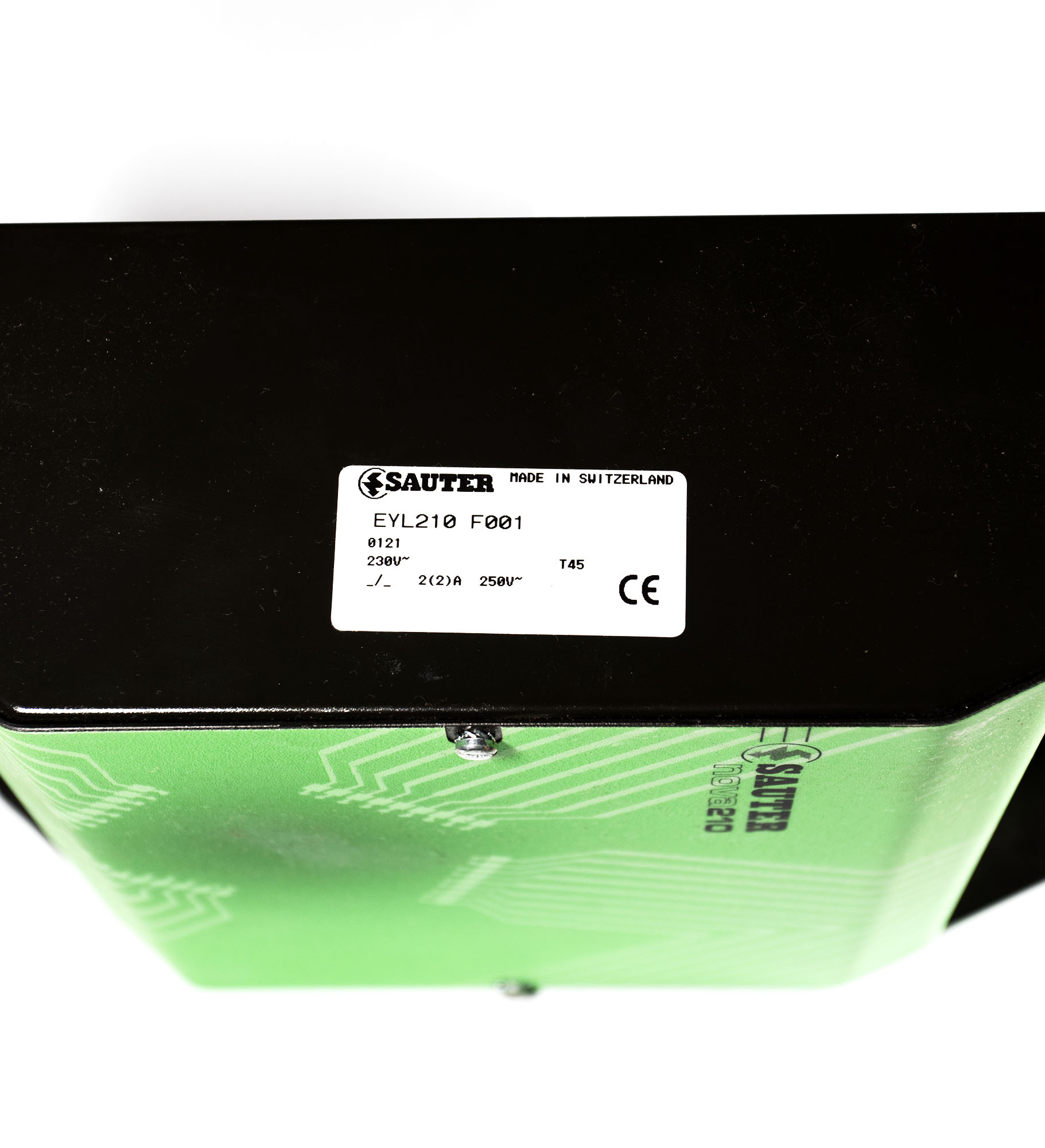

SAUTER NOVA 210 HVAC PLC controller EYL 210 F001

Как заменить внутреннюю литиевую батарею и что при этом нужно учесть?

Батарея расположена на основной плате и обеспечивает сохранение программы и пользовательских данных при отключении питания. Для замены отключите питание контроллера, снимите крышку, извлеките старую батарею (обычно CR2032 или аналогичная) и установите новую, соблюдая полярность. Важно: замена проводится при выключенном питании, при этом все оперативные данные, не записанные в энергонезависимую Flash‑память, могут быть потеряны. Рекомендуется предварительно сохранить проект через Nova Pro.

Чем отличаются типы дискретных выходов «0‑1» и «0‑I‑II» и как их подключать?

Выход «0‑1» – это стандартный релейный выход (сухой контакт), коммутирующий напряжение до 250 В AC/30 В DC. Выходы «0‑I‑II» – это, как правило, симисторные (или оптосимисторные) выходы, рассчитанные на коммутацию цепей 24…230 В AC, с детекцией состояния. Маркировка I/II обозначает наличие двухполупериодного управления и встроенной защиты. При подключении индуктивной нагрузки к релейному выходу обязательно применяйте искрогасящие элементы (варистор или RC-цепочку); для симисторных выходов используйте только переменное напряжение.

Как подключить контроллер к компьютеру для программирования в Nova Pro?

Используйте встроенный порт RS‑232 (разъём на передней или верхней панели). Потребуется стандартный нуль‑модемный кабель DB9F‑DB9F. В Nova Pro выберите коммуникационный порт COM, настройте скорость (обычно 38400 или 57600 бит/с) и выполните «Upload» или «Download». При отсутствии физического COM‑порта на ПК используйте проверенный адаптер USB‑RS232, так как не все чипы корректно работают.

Как настроить обмен данными по протоколу Modbus RTU?

В программе Nova Pro сконфигурируйте порт RS‑485 (параметры: адрес, скорость, чётность) как Modbus Slave или Master. Физически подключите линии Data+ (A) и Data‑ (B) к клеммам порта RS‑485. Для согласования установите терминальный резистор 120 Ом на наиболее удалённом устройстве. Карта регистров Modbus контроллера настраивается в программе: внутренние переменные (FBox‑блоки) привязываются к адресам регистров Holding (4x) или Input (3x).

Можно ли расширить количество входов/выходов и какие модули использовать?

Да, контроллер поддерживает расширение через внутреннюю шину. Совместимые модули – периферийные устройства серии SAUTER EY‑RY… (например, EY‑RY110, EY‑RY120). Они монтируются рядом на DIN‑рейку и соединяются плоским кабелем. Общее количество дополнительных каналов зависит от модели модуля, но не превышает лимита адресации Nova Pro. После добавления модулей необходимо заново сконфигурировать оборудование в проекте.

Как интерпретировать мигание светодиодов на корпусе?

• PWR (зелёный) горит постоянно – питание в норме. Мигание – нестабильное напряжение или срабатывание внутренней защиты.

• RUN (зелёный) мигает с частотой 1 Гц – программа выполняется. Не горит – останов программы или ошибка.

• ERR (красный) мигает – аппаратная или конфигурационная ошибка. Однократные вспышки могут указывать на конкретный код: например, 2 вспышки – потеря связи с модулем расширения, 3 – ошибка батареи. Точная кодировка может зависеть от версии прошивки, рекомендуется свериться с сервисной инструкцией.

Как записать программу в ПЗУ (Flash) для долговременного хранения?

В среде Nova Pro используется функция «Burn to Flash». После отладки алгоритмов и достижения стабильной работы выполните эту команду. Программа и настройки будут скопированы в энергонезависимую память, и контроллер запустится с ними даже при разряде батареи и сбросе. Перед записью убедитесь, что все параметры корректны, так как изменение данных «на лету» без повторной записи в Flash может привести к рассинхронизации.

Контроллер не запускается, все светодиоды погашены. С чего начать?

Проверьте наличие напряжения 24 В AC/DC на клеммах питания. Если напряжение в норме, но индикация отсутствует, вероятен выход из строя внутреннего предохранителя (защита от короткого замыкания) или блока питания. Отключите все модули расширения и попробуйте включить снова. Если светодиод PWR кратковременно мигает и гаснет, возможен аппаратный дефект основной платы – требуется диагностика в сервисном центре.

Возможно ли обновление встроенного программного обеспечения (firmware) и как это сделать?

Обновление прошивки возможно, но выполняется только с использованием специального программатора SAUTER и сервисного ПО (часто через JTAG или загрузчик). Самостоятельная замена файла прошивки через Nova Pro не предусмотрена. При необходимости обратитесь в авторизованный сервисный центр.

Как откалибровать аналоговые входы для датчиков Ni1000/Pt1000?

В конфигурации аналогового входа (в Nova Pro) выберите тип датчика «Ni1000» или «Pt1000». Затем подключите прецизионный резистор (имитатор) номиналом, соответствующим известной температуре (например, 1000 Ом для 0 °C). С помощью встроенной функции «Calibrate» или вручную скорректируйте смещение и наклон, пока показания не совпадут с эталоном. Калибровку следует повторять при замене датчика или после длительной эксплуатации.

Как сбросить контроллер к заводским настройкам?

Специальной кнопки сброса на корпусе нет. Для удаления пользовательской программы и возврата к исходному состоянию можно: 1) Загрузить в контроллер пустой проект из Nova Pro (содержащий только базовую конфигурацию). 2) При использовании пустой FLASH‑памяти контроллер запустится с минимальной заводской прошивкой. Если контроллер не отвечает, выполните «аварийный сброс»: отключите питание, замкните определённые контакты (уточняется в сервисной документации), подайте питание и удерживайте несколько секунд – это сотрёт программу, но сохранит загрузчик.

Как организовать удалённый мониторинг через BACnet?

В проекте Nova Pro настройте BACnet‑интерфейс: задайте ID устройства, номер сети, тип объекта (Device, Analog Input, Binary Output и т. д.). Физическое подключение – обычно через тот же порт RS‑485 с поддержкой BACnet MS/TP. После загрузки конфигурации контроллер станет виден в любом BACnet‑клиенте (например, YABE). Для интеграции с системой диспетчеризации экспортируйте файл EDE или CSV с картой точек.
