Siemens 6ES7214-1BG40-0XB0 SIMATIC S7-1200 CPU 1214C

22 500 ₽

Компактный процессор, питание ~85-264В, 14 дискретных входов 24В DC, 10 релейных выходов 2А, 2 аналоговых входа 0-10В, память 150кБ, PROFINET.

Описание

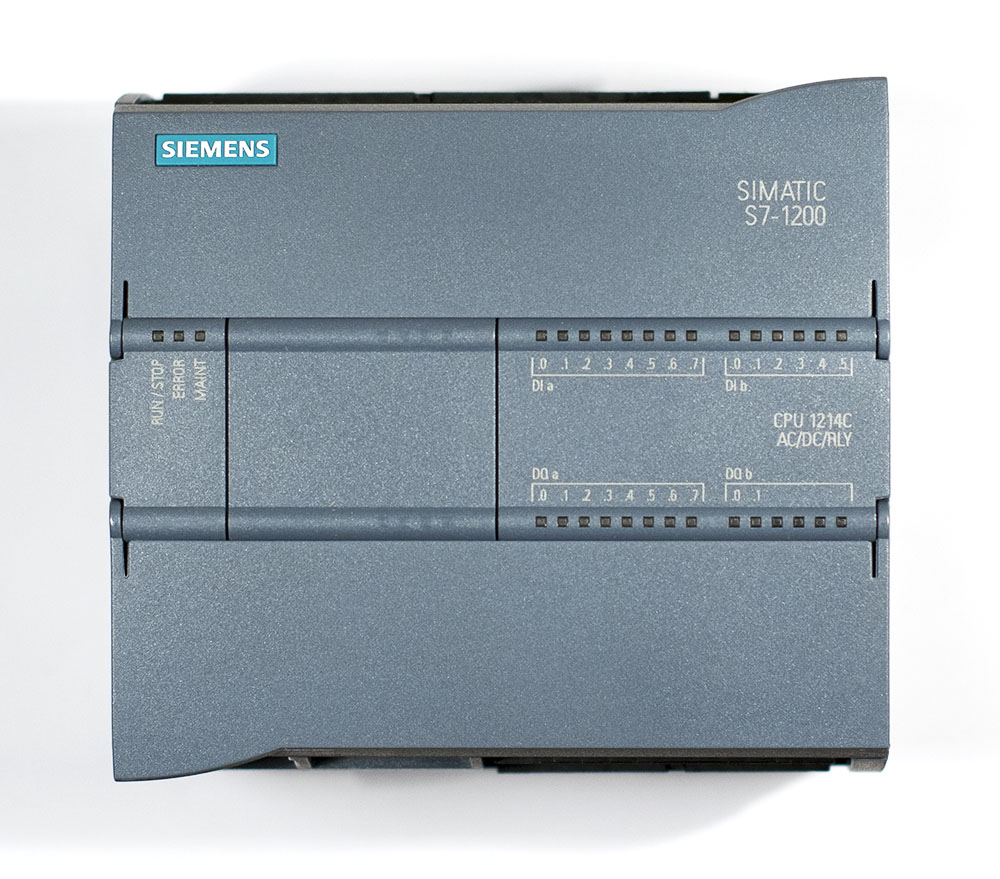

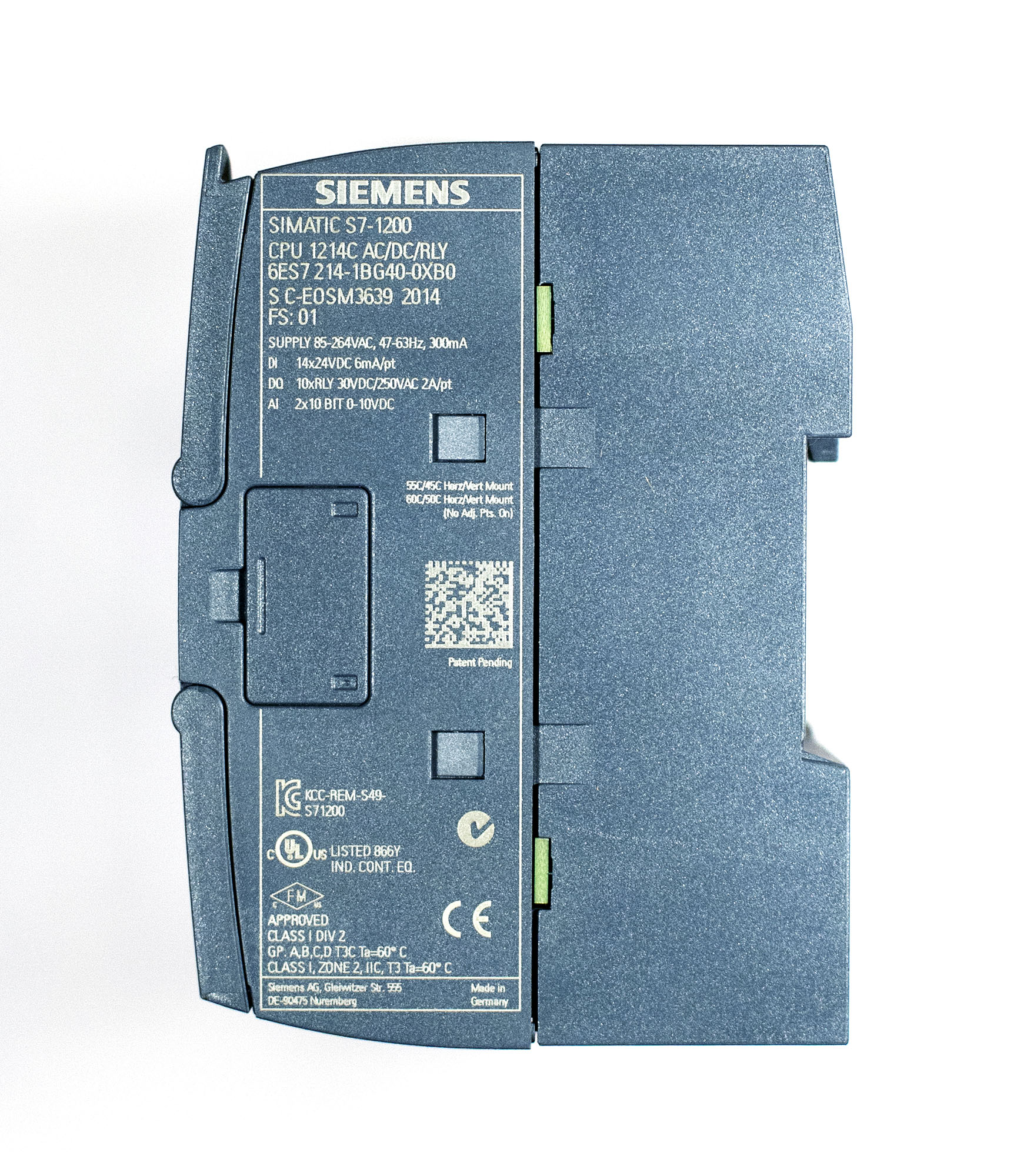

6ES7214-1BG40-0XB0 компактный центральный процессор CPU 1214C из семейства SIMATIC S7-1200, предназначенный для построения систем промышленной автоматизации малого и среднего уровня сложности. Устройство объединяет в едином корпусе центральный процессор, блок питания, а также встроенные дискретные и аналоговые входы/выходы, представляя собой экономичное и функционально насыщенное решение для управления машинами, насосными станциями, конвейерами, системами вентиляции и другим оборудованием. Контроллер допускает расширение до 8 сигнальными модулями S7-1200 (SM), одной сигнальной платой (SB) и тремя коммуникационными модулями (CM).

Модуль питается от сети переменного тока напряжением 85…264 В и оснащен 14 встроенными дискретными входами 24 В DC (Source/Sink), 10 релейными выходами (коммутируемый ток до 2 А на канал) и 2 аналоговыми входами 0-10 В DC с разрешением 10 бит. Внутренний источник 24 В DC обеспечивает питание датчиков и маломощных исполнительных устройств током до 400 мА. Встроенные высокоскоростные входы (6 входов) поддерживают частоту до 100 кГц, что позволяет использовать их для подсчета импульсов от энкодеров и датчиков расхода.

Программирование осуществляется в среде TIA Portal (STEP 7) начиная с версии V17. CPU поддерживает стандартные языки программирования МЭК 61131-3 (LAD, FBD, SCL) и оснащен встроенной энергонезависимой памятью (EEPROM) с типовым временем резервного копирования данных при отключении питания не менее 480 часов. Встроенный интерфейс PROFINET с одним портом RJ45 обеспечивает связь с панелями оператора, устройствами распределенного ввода-вывода и интеграцию в системы автоматизации верхнего уровня. Процессор поддерживает такие протоколы связи, как TCP/IP, ISO-on-TCP, USS drive protocol, Modbus Master/Slave, что обеспечивает гибкость при интеграции с оборудованием сторонних производителей.

Модуль имеет степень защиты IP20, монтируется на стандартную 35-миллиметровую DIN-рейку и имеет габаритные размеры 110 x 100 x 75 мм. Типовое энергопотребление составляет 14 Вт. Контроллер поддерживает до 8 осей управления движением (Motion Control) и выполняет типовую битовую инструкцию за 0,08 мкс.

Основные технические характеристики:

Параметр Значение
Производитель / Серия Siemens / SIMATIC S7-1200
Артикул (Part Number) 6ES7214-1BG40-0XB0
Тип устройства Центральный процессор (CPU 1214C AC/DC/Relay)
Прошивка (Firmware) V4.6 (рекомендуется TIA Portal V17 или выше)
Питание 85…264 В AC (47…63 Гц)
Потребляемая мощность 14 Вт (тип.)
Встроенный источник 24 В DC Да, до 400 мА
Дискретные входы (DI) 14 × 24 В DC (Source/Sink, 6 высокоскоростных до 100 кГц)
Дискретные выходы (DO) 10 × реле (2 А на канал, до 30 В DC / 250 В AC)
Аналоговые входы (AI) 2 × 0-10 В DC (разрешение 10 бит)
Рабочая память (Work Memory) 150 КБ
Загрузочная память (Load Memory) 4 МБ (встроенная EEPROM) + опциональная SIMATIC Memory Card
Резервное копирование Энергонезависимое, необслуживаемое (без батареи)
Время резервирования до 480 ч (тип.)
Время выполнения битовой операции 0,08 мкс
Количество осей Motion Control до 8 (PTO/PWM)
Интерфейс связи 1 × PROFINET (RJ45), 10/100 Мбит/с
Поддерживаемые протоколы PROFINET IO, TCP/IP, ISO-on-TCP, Modbus TCP/RTU (Master/Slave), USS
Максимальное количество модулей расширения 8 × SM, 1 × SB, 3 × CM
Поддерживаемые функции ПИД-регулятор с автонастройкой, веб-сервер, регистрация данных
Степень защиты IP20
Габаритные размеры (Ш × В × Г) 110 × 100 × 75 мм
Масса ~ 0,455 кг
Диапазон рабочих температур -20…+60 °C
Температура хранения -40…+70 °C
Влажность до 95%, без конденсации
Сертификация CE, UL, cULus, FM, ATEX (зона 2), IECEx
Страна происхождения Китай
Статус продукта Активный
Предыдущая модель 6ES7214-1BG31-0XB0 (условно совместима)

Эксплуатационные параметры и условия монтажа:

Процессор рассчитан на эксплуатацию в широком диапазоне температур: от -20 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает обязательную установку в распределительный шкаф. Монтаж выполняется на стандартную 35‑миллиметровую DIN‑рейку или на монтажную панель. При монтаже нескольких устройств в линейку необходимо обеспечить зазоры для естественной вентиляции (рекомендации приведены в руководстве по эксплуатации S7-1200).

Схема подключения:

Питание:

  1. Напряжение питания ~85…264 В AC подается на клеммы L1 и N встроенного блока питания CPU. Для защиты цепей питания рекомендуется установить автоматический выключатель с характеристикой C на 2 А.

Питание датчиков:

  1. Встроенный источник 24 В DC (клеммы L+ и M) обеспечивает питание подключенных датчиков и исполнительных устройств током до 400 мА (макс.). Данный источник имеет встроенную электронную защиту от короткого замыкания.

Дискретные входы:

  1. Четырнадцать дискретных входов группы (I0.0–I1.5) поддерживают подключение как по схеме Sink, так и по схеме Source. Шесть из них (I0.0–I0.5) могут быть сконфигурированы как высокоскоростные счетчики (HSC) до 100 кГц.

Дискретные выходы:

  1. Десять релейных выходов (Q0.0–Q1.1) коммутируют цепи нагрузки с током до 2 А (резистивная нагрузка) при напряжении до 30 В DC или 250 В AC.

Аналоговые входы:

  1. Два аналоговых входа (AI0–AI1) принимают сигналы напряжения 0–10 В DC с разрешением 10 бит. Входное сопротивление составляет ≥ 100 кОм.

Интерфейс PROFINET:

  1. Встроенный порт PROFINET (RJ45, 10/100 Мбит/с) используется для программирования, связи с панелями оператора и организации сетей PROFINET IO.

Рекомендации по подключению:

  • Для защиты CPU и цепей питания на входе необходимо установить автоматический выключатель.
  • Силовые кабели и кабели связи рекомендуется прокладывать раздельно для минимизации электромагнитных помех.
  • Клемма защитного заземления (PE) должна быть соединена с контуром заземления шкафа.
  • При индуктивной нагрузке на релейные выходы обязательно используйте защитные RC-цепочки или варисторы.

Типовые применения:

Контроллер CPU 1214C широко используется для решения задач автоматизации малого и среднего масштаба:

  • Насосные станции и системы водоподготовки: управление насосами, клапанами, контроль давления и уровня.
  • Конвейерные системы: управление приводами, контроль датчиков положения, синхронизация скорости.
  • Системы отопления, вентиляции и кондиционирования (ОВК/HVAC): ПИД-регулирование температуры, управление заслонками и вентиляторами.
  • Упаковочное и фасовочное оборудование: управление циклограммой, дозирование, маркировка.
  • Станкостроение: управление небольшими токарными, фрезерными и сверлильными станками.
  • Автоматизация зданий: управление освещением, энергоменеджмент, контроль доступа.

Комплектация и документация:

  • Центральный процессор 6ES7214-1BG40-0XB0.
  • Техническая документация (Datasheet, руководство по эксплуатации) доступна на официальном сайте Siemens Industry Support.

Связанные компоненты:

  • Модули расширения: SM 1223 (DI/DQ), SM 1231 (AI), SM 1232 (AQ), SM 1234 (AI/AQ)
  • Сигнальные платы (SB): SB 1221 (DI), SB 1222 (DQ), SB 1232 (AQ)
  • Коммуникационные модули (CM): CM 1241 (RS-232/485), CM 1243-5 (PROFIBUS DP Master)
  • SIMATIC Memory Card: для расширения загрузочной памяти и хранения архивов
  • Панели оператора: SIMATIC HMI Basic Panels (KTP400, KTP700, KTP1200)
  • Программное обеспечение: TIA Portal V17 или выше (STEP 7 Basic/Professional)

Детали

Состояние

Новый, без упаковки

FAQs

Раздел часто задаваемых вопросов по компактному процессору CPU 1214C (6ES7214‑1BG40‑0XB0)

Как обновить прошивку (firmware) CPU до версии 4.6 или более новой?

Обновление выполняется через TIA Portal или с помощью карты памяти SIMATIC Memory Card.
  • Через TIA Portal: подключитесь к CPU, откройте «Online & Diagnostics», выберите «Firmware update». Укажите файл прошивки (.upd), скачанный с сайта Siemens. CPU должен находиться в состоянии STOP.
  • Через карту памяти: скопируйте файл прошивки на пустую SIMATIC Memory Card (создайте папку «Firmware» и поместите в неё файл). Вставьте карту в CPU и выполните общий сброс (MRES), удерживая переключатель режимов. Процесс обновления запустится автоматически. Перед обновлением сохраните резервную копию проекта, так как все данные в рабочей памяти будут потеряны.

Как использовать аналоговые входы 0–10 В для измерения сигнала 4–20 мА?

Встроенные аналоговые входы рассчитаны только на напряжение 0–10 В. Для подключения токовых датчиков подключите прецизионный резистор 500 Ом (0,1%) параллельно входу (между AIx и общим проводом). Ток 4–20 мА создаст на резисторе падение напряжения 2–10 В, которое будет линейно преобразовано. После этого в программе масштабируйте полученное значение с учётом диапазона 4–20 мА.

Как настроить связь по протоколу Modbus TCP (клиент)?

В TIA Portal добавьте в программу вызов функционального блока MB_CLIENT (из библиотеки Modbus TCP). Укажите IP‑адрес сервера Modbus, номер порта (обычно 502), идентификатор соединения и интервал опроса. Свяжите регистры Modbus (Holding Registers) с переменными в DB. Циклический вызов блока инициирует обмен; результат выполнения возвращается в параметрах ND (готово) и ERROR. Обратите внимание, что для Modbus RTU потребуется отдельный коммуникационный модуль CM 1241 (RS‑232/485).

Чем CPU 1214C версии 1BG40 отличается от 1BG31 и как выполнить замену?

Основное отличие — увеличенная рабочая память (150 КБ против 125 КБ), поддержка более новой прошивки V4.6 и улучшенная производительность. Аппаратно разъёмы и посадочное место идентичны. При замене в существующем проекте достаточно в TIA Portal заменить тип устройства на 6ES7 214‑1BG40‑0XB0, перекомпилировать и загрузить конфигурацию. Программа пользователя, как правило, не требует изменений.

Как активировать и использовать встроенный веб‑сервер для удалённого мониторинга?

В свойствах CPU в TIA Portal перейдите на вкладку «Web server» и установите флажок «Activate web server». Создайте учётные записи пользователей с правами доступа. Загрузите конфигурацию. После этого веб‑сервер будет доступен по IP‑адресу CPU через стандартный браузер. Вы можете просматривать переменные, состояние CPU и даже подгружать пользовательские веб‑страницы.

Можно ли с помощью этого CPU управлять шаговым двигателем?

Да, CPU 1214C поддерживает до 8 осей управления движением (Motion Control) с выводом импульсных последовательностей (PTO) и ШИМ‑сигналов. Для настройки добавьте технологический объект «Axis» в TIA Portal, укажите параметры двигателя и свяжите ось с высокоскоростными выходами (конфигурируются в свойствах CPU). Обратите внимание, что напрямую к релейным выходам шаговый драйвер не подключается — импульсы формируются на транзисторных выходах, поэтому данный AC/DC/Relay CPU не может напрямую генерировать PTO; для этого требуется версия с транзисторными выходами (DC/DC/DC). Однако вы можете управлять позиционером, выдавая команды по PROFINET на внешний модуль.

Как выполнить полный сброс (Memory Reset) CPU до заводских настроек?

Поверните ключ‑переключатель на передней панели в положение MRES и удерживайте примерно 5 секунд, пока светодиод STOP не начнёт медленно мигать. Затем переведите ключ в RUN и снова в MRES. Все пользовательские программы и данные будут удалены. Если установлена карта памяти, она не форматируется, и CPU загрузится с неё при следующем запуске. Чтобы очистить и карту, предварительно извлеките её или выполните сброс с установленной картой, а затем в TIA Portal загрузите пустой проект.

Что делать, если при включении питания не светятся индикаторы и CPU не запускается?

Проверьте входное напряжение: на клеммах L1 и N должно быть 85…264 В AC. Убедитесь, что встроенный предохранитель (не заменяемый пользователем) не сработал из‑за короткого замыкания в цепи питания. Измерьте напряжение после выключателя. Если питание подано, а индикаторы не горят, возможно, неисправен сам CPU или блок питания. Попробуйте отключить все модули расширения и проверить запуск «на столе». При отсутствии реакции потребуется замена контроллера.

Можно ли расширить память для хранения архивов данных (Data Logging)?

Да, CPU 1214C поддерживает запись архивов на SIMATIC Memory Card. В TIA Portal сконфигурируйте объект Data Log и укажите в качестве места хранения «Memory Card». Карта должна быть вставлена в слот CPU. Обратите внимание, что количество циклов записи на карту ограничено, поэтому для часто обновляемых архивов настройте циклическую запись с достаточным интервалом. При отсутствии карты можно записывать небольшие объёмы во внутреннюю загрузочную память, но её ресурс также конечен.

Как подключить несколько панелей оператора к одному CPU через PROFINET?

Встроенный порт PROFINET поддерживает до 16 одновременных HMI‑соединений. Просто добавьте в TIA Portal каждую панель как отдельное устройство и настройте связь с тем же IP‑адресом CPU. Никаких дополнительных настроек на стороне контроллера не требуется. Учтите, что общая пропускная способность сети и загрузка CPU должны оставаться в допустимых пределах.

Как обеспечить питание датчиков, если встроенного источника на 400 мА недостаточно?

Встроенный источник 24 В DC выдаёт до 400 мА. Если суммарное потребление датчиков и низковольтных цепей превышает это значение, используйте внешний промышленный блок питания 24 В DC. Подключите его параллельно к клеммам L+ и M, соблюдая полярность, и запитывайте дополнительные устройства напрямую от внешнего источника. Не пытайтесь подключить внешний блок к выходу внутреннего источника — это может вывести CPU из строя.

Можно ли использовать этот CPU для управления электродвигателями напрямую от релейных выходов?

Релейные выходы рассчитаны на коммутацию тока до 2 А. Допускается прямое управление маломощными однофазными двигателями, насосами и вентиляторами. Однако для индуктивной нагрузки обязательно устанавливайте защитные RC‑цепочки (для переменного тока) или обратный диод (для постоянного), чтобы предотвратить выгорание контактов. Частота переключений не должна превышать 1–2 Гц, чтобы не изнашивать реле.

Как диагностировать ошибки обмена по PROFINET?

В TIA Portal откройте «Online & Diagnostics» CPU, перейдите на вкладку «Communication». Здесь вы увидите состояние PROFINET‑интерфейса и активные соединения. Если устройство ввода‑вывода не отвечает, проверьте кабель, IP‑адреса и наличие питания на удалённой станции. Также в диагностическом буфере CPU фиксируются события обрыва связи.
