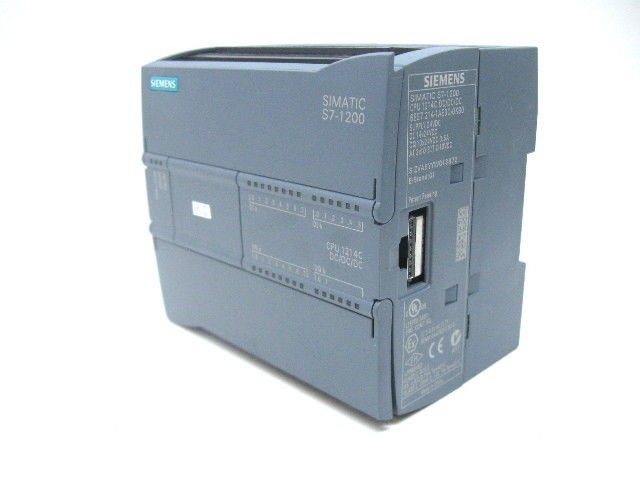

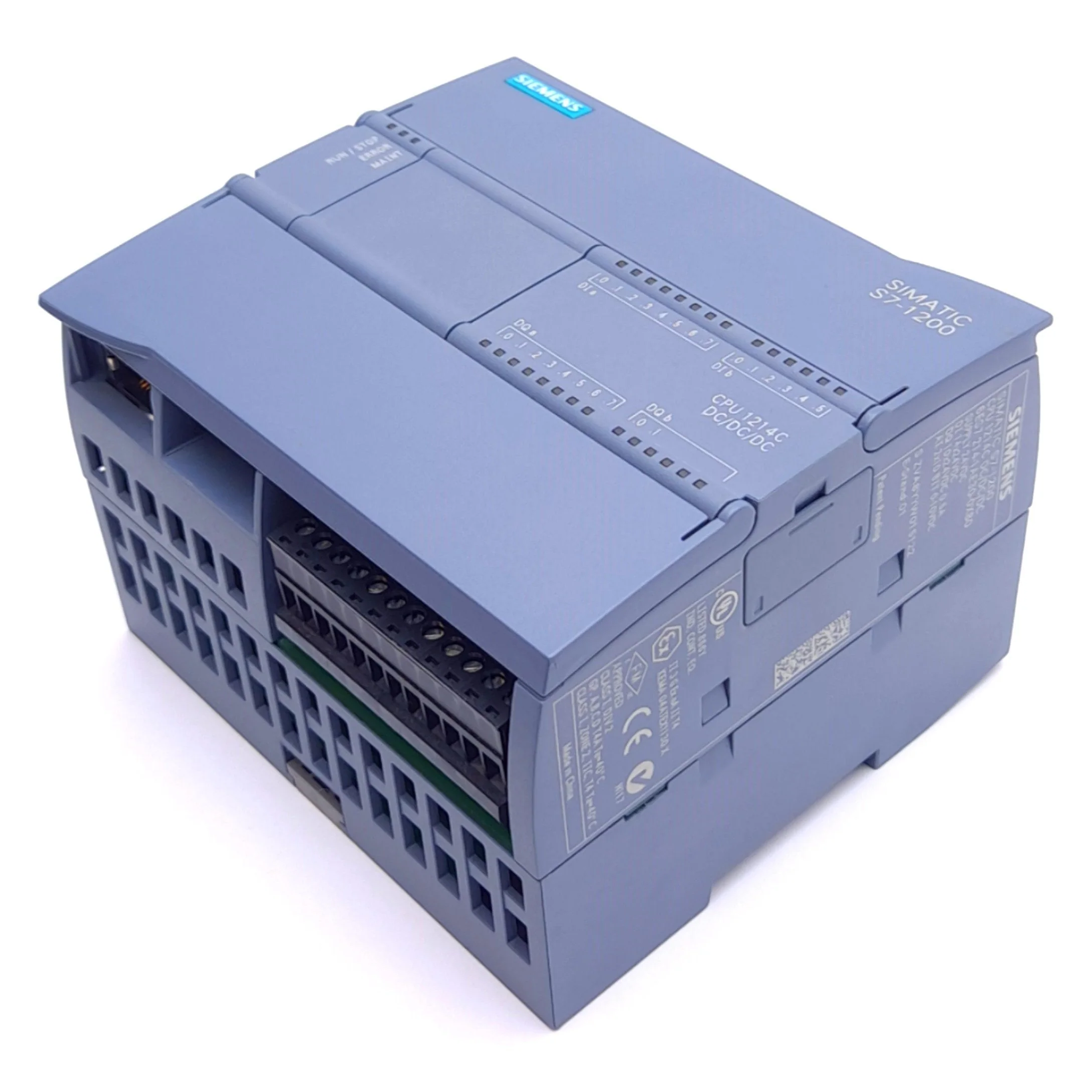

Siemens S7-1200 CPU 1214C DC/DC/DC 6ES7214-1AE30-0XB0

Цена по запросу

Контроллер Siemens 1214C DC/DC/DC 6ES7214-1AE30-0XB0, 14 дискретных входов, 10 транзисторных выходов, 2 аналоговых входа, PROFINET, питание 24 В DC.

Категория: Центральные процессоры Бренд: S7-1200, Siemens

Описание

Siemens 6ES7214-1AE30-0XB0 центральный процессор (CPU) 1214C из семейства SIMATIC S7-1200. Компактный программируемый логический контроллер предназначен для задач автоматизации средней сложности в промышленности, строительстве и на транспорте. Устройство объединяет в одном корпусе блок питания, процессор и встроенные дискретные и аналоговые входы/выходы.

Контроллер выполнен в пластиковом корпусе для монтажа на DIN-рейку 35 мм или на панель. Ширина корпуса — 110 мм. На передней панели расположены светодиоды для индикации состояния питания, работы CPU, а также состояния встроенных входов и выходов. Для подключения внешних цепей используются встроенные съемные клеммные колодки.

Основные технические характеристики:

Параметр	Значение
Производитель	Siemens AG
Серия / Платформа	SIMATIC S7-1200
Артикул (Part Number)	6ES7214-1AE30-0XB0
Модель	CPU 1214C
Тип устройства	Компактный ПЛК (центральный процессор)
Напряжение питания	24 В DC (DC/DC/DC)
Допустимый диапазон питания	20.4…28.8 В DC
Входной ток (макс.)	1.5 А
Рассеиваемая мощность	12 Вт
Выходной ток на шину (5 В), макс.	1600 мА
Встроенные дискретные входы (DI)	14, 24 В DC
Встроенные дискретные выходы (DO)	10, 24 В DC (транзисторные)
Встроенные аналоговые входы (AI)	2, 0…10 В DC
Рабочая память (программа/данные)	50 КБ
Загрузочная память (встроенная)	2 МБ
Энергонезависимая память	Да
Время выполнения (битовая операция)	0.08…0.085 мкс
Время выполнения (операция с плавающей точкой)	2.3…2.5 мкс
Интерфейс связи	1 × PROFINET (Ethernet RJ45)
Протоколы	PROFINET IO, TCP/IP, ISO-on-TCP, S7-communication
Количество высокоскоростных счетчиков (HSC)	до 6 (100 кГц)
Импульсные выходы (PTO/PWM)	1
Поддержка PID-регулирования	Да, с автонастройкой
Максимальное количество сигнальных модулей (SM)	8
Максимальное количество коммуникационных модулей (CM)	3
Сигнальные платы (SB)	1 (устанавливается на фронтальную панель)
Программное обеспечение	STEP 7 V10.5 или выше (TIA Portal)
Максимальная версия прошивки	до V4.7
Размеры (Ш × В × Г)	110 × 100 × 75 мм
Масса (нетто)	≈ 0.36…0.44 кг
Степень защиты	IP20
Диапазон рабочих температур	−20…+60 °C
Температура хранения	−40…+70 °C
Относительная влажность	10…95% (без конденсации)
Сертификация	CE, cULus, ATEX
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Контроллер рассчитан на эксплуатацию в диапазоне температур от −20 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж осуществляется на стандартную 35-мм DIN-рейку с фиксацией защелкой или на панель с помощью винтовых креплений. При установке необходимо обеспечить достаточную вентиляцию и соблюдать правила защиты от электростатических разрядов (ESD).

Схема подключения:

Подключение внешних цепей осуществляется через встроенные съемные клеммные колодки на передней панели CPU.

Клеммы	Назначение
L+ / M	Питание 24 В DC
0.0…1.5 (DI)	14 дискретных входов 24 В DC
0.0…1.3 (DO)	10 дискретных выходов 24 В DC (транзисторные)
0…1 (AI+ / AI-)	2 аналоговых входа 0…10 В DC
PE / FE	Защитное заземление / функциональное заземление
RJ45	PROFINET (Ethernet)

Рекомендации по подключению:

Для питания используйте стабилизированный источник 24 В постоянного тока (диапазон 20.4…28.8 В).
Для подключения дискретных входов используйте провода сечением 0.5…1.5 мм².
Для аналоговых входов рекомендуется использовать экранированные кабели.
Силовые кабели прокладывайте отдельно от сигнальных линий.
Для заземления используйте винт защитного заземления (PE) на корпусе устройства.

Программное обеспечение и конфигурация:

Контроллер программируется в среде TIA Portal (STEP 7 V10.5 или выше). Поддерживаются языки программирования LAD, FBD, STL, SCL и Graph. Встроенные технологические функции включают до 6 высокоскоростных счетчиков (100 кГц), импульсные выходы (PTO/PWM) и PID-регуляторы с автонастройкой.

Типовые применения:

Автоматизация производства: управление конвейерами, упаковочными линиями, станками.
Системы отопления, вентиляции и кондиционирования (HVAC): управление насосами, вентиляторами, заслонками.
Водоподготовка и насосные станции: мониторинг и управление насосным оборудованием.
Здания и инфраструктура: системы управления освещением, лифтами, автоматическими воротами.
Пищевая промышленность: контроль технологических параметров, управление дозирующими устройствами.

Информация для заказа:

Параметр	Значение
Артикул	6ES7214-1AE30-0XB0
Модель	SIMATIC S7-1200 CPU 1214C DC/DC/DC
Комплект поставки	CPU с встроенными I/O, съемные клеммные колодки, руководство по монтажу
Статус продукта	Активный

Связанные компоненты:

Наименование	Артикул / Описание
Карта памяти SIMATIC Memory Card	Для расширения загрузочной памяти
Сигнальные модули (SM)	Для расширения встроенных I/O (до 8 модулей)
Сигнальные платы (SB)	Для установки на фронтальную панель CPU (1 шт.)
Коммуникационные модули (CM)	Для расширения интерфейсов (до 3 модулей)
Программное обеспечение	STEP 7 (TIA Portal) V10.5 или выше

Примечание: артикул 6ES7214-1AE30-0XB0 соответствует версии CPU 1214C с питанием 24 В DC (DC/DC/DC). Версия с питанием 120/230 В AC и релейными выходами (AC/DC/RLY) имеет артикул 6ES7214-1BG31-0XB0.

Детали

Состояние	Новый

FAQs

Часто задаваемые вопросы о Siemens 6ES7214-1AE30-0XB0 (SIMATIC S7-1200 CPU 1214C DC/DC/DC)

Для чего предназначен контроллер Siemens 6ES7214-1AE30-0XB0?

CPU 1214C предназначен для автоматизации оборудования средней сложности. Контроллер применяется для управления технологическими процессами, конвейерами, насосными станциями, вентиляционными установками, упаковочными машинами, производственными линиями и инженерными системами зданий.

Что означает исполнение DC/DC/DC?

Обозначение DC/DC/DC означает, что контроллер питается от источника постоянного тока 24 В DC, имеет дискретные входы 24 В DC и транзисторные выходы 24 В DC. Такая модификация оптимально подходит для современных систем промышленной автоматизации, использующих питание постоянным током.

Можно ли расширить количество входов и выходов?

Да. CPU 1214C поддерживает подключение дополнительных сигнальных модулей серии S7-1200. В зависимости от конфигурации системы можно добавить цифровые и аналоговые входы и выходы, коммуникационные модули и сигнальные платы, что позволяет адаптировать контроллер под конкретную задачу.

Какие языки программирования поддерживает контроллер?

Контроллер программируется в среде TIA Portal и поддерживает языки стандарта IEC 61131-3, включая Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Control Language (SCL) и Graph. Выбор языка зависит от особенностей проекта и предпочтений разработчика.

Требуется ли карта памяти для работы?

Контроллер способен работать без SIMATIC Memory Card благодаря встроенной загрузочной памяти. Однако карта памяти рекомендуется для хранения резервной копии проекта, обновления прошивки и ускорения обслуживания оборудования.

Можно ли подключить панель оператора HMI?

Да. Благодаря встроенному интерфейсу PROFINET контроллер легко интегрируется с панелями оператора Siemens SIMATIC HMI, промышленными компьютерами и SCADA-системами. Обмен данными осуществляется по сети Ethernet без применения дополнительных коммуникационных модулей.

Поддерживает ли CPU 1214C работу с частотными преобразователями?

Да. Контроллер широко используется совместно с преобразователями частоты Siemens SINAMICS и оборудованием других производителей. Управление возможно по PROFINET, Modbus TCP (при использовании соответствующих библиотек или модулей), а также с помощью дискретных и аналоговых сигналов.

Какие технологические функции доступны без дополнительных модулей?

В контроллер уже встроены высокоскоростные счётчики, импульсные выходы PTO/PWM, функции PID-регулирования с автонастройкой, обработка аналоговых сигналов и развитые средства диагностики. Это позволяет реализовывать задачи позиционирования, регулирования температуры, давления, расхода и скорости без применения специализированных контроллеров.

Можно ли использовать контроллер в распределённых системах автоматизации?

Да. CPU 1214C поддерживает работу в сети PROFINET и может обмениваться данными с другими контроллерами SIMATIC, удалёнными станциями ввода-вывода, панелями оператора и промышленными компьютерами. Это позволяет использовать его как в автономных установках, так и в составе распределённых систем управления.

Чем отличается CPU 1214C от CPU 1212C?

CPU 1214C обладает большим объёмом рабочей памяти, увеличенным количеством встроенных дискретных входов и выходов, расширенными возможностями масштабирования и поддерживает подключение большего числа модулей расширения. Благодаря этому модель подходит для более сложных проектов автоматизации.

Какие меры необходимо соблюдать при монтаже?

Контроллер рекомендуется устанавливать внутри шкафа управления с обеспечением достаточной вентиляции. Следует использовать стабилизированный источник питания 24 В DC, выполнять качественное заземление оборудования, разделять силовые и сигнальные кабели, а для аналоговых сигналов применять экранированные линии. При монтаже необходимо соблюдать требования по защите от электростатических разрядов (ESD).

Можно ли заменить контроллер без изменения программы?

При замене на аналогичный CPU с тем же артикулом и совместимой версией прошивки проект, как правило, переносится без изменений. После установки рекомендуется проверить версию firmware, выполнить загрузку программы из TIA Portal и протестировать работу всех подключённых модулей и сетевых устройств.

Где применяется Siemens CPU 1214C?

Контроллер используется в машиностроении, пищевой промышленности, системах водоснабжения и водоочистки, HVAC, энергетике, транспортной инфраструктуре, упаковочном оборудовании, автоматизированных складах, насосных станциях, системах управления зданиями и других промышленных объектах.

На что обратить внимание при покупке 6ES7214-1AE30-0XB0?

Перед приобретением рекомендуется убедиться в соответствии артикула требуемой модификации, проверить исполнение по типу питания и выходов (DC/DC/DC), совместимость с используемой версией TIA Portal, наличие необходимых модулей расширения и соответствие версии прошивки требованиям существующего проекта.
