Купить Beckhoff BK1150 EtherCAT компактный bus coupler

Описание

Beckhoff BK1150 — компактный bus coupler (связной модуль) EtherCAT для соединения стандартных клемм серии KLxxxx с сетью EtherCAT. Он преобразует проходящие телеграммы из физического уровня Ethernet 100BASE-TX во внутреннюю, независимую от полевой шины клеммную шину. Станция состоит из связного модуля, до 64 клемм Bus Terminal и одной оконечной клеммы. При использовании K-bus расширителя количество клемм можно увеличить до 255.

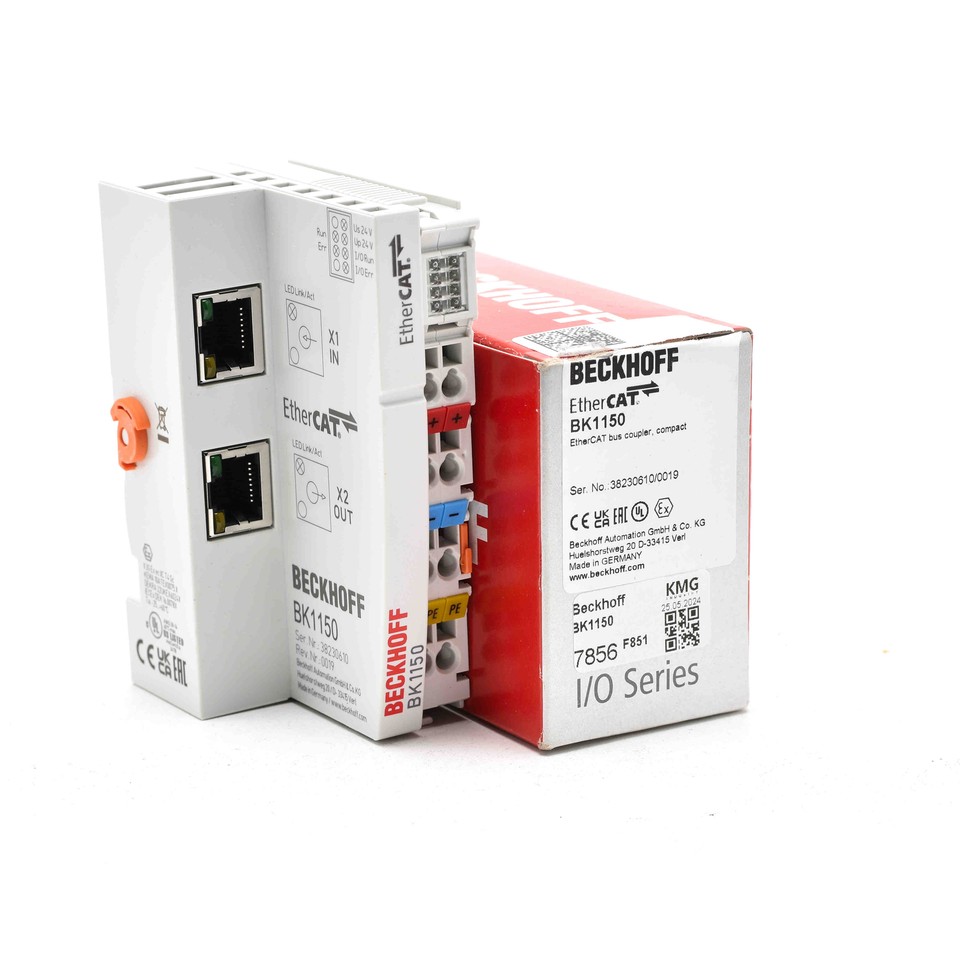

Модуль выполнен в компактном корпусе. На передней панели расположены два порта RJ45: верхний служит для подключения к сети, нижний — для опционального подключения других EtherCAT-устройств в том же сегменте. Системное и полевое питание (по 24 В DC) подаётся непосредственно на связной модуль. Полевое питание передаётся на компоненты ввода-вывода через силовые контакты с током до 10 А.

Основные технические характеристики:

Параметр	Значение
Производитель	Beckhoff Automation
Серия / Семейство	BKxxxx (Bus Coupler)
Артикул	BK1150
Тип устройства	EtherCAT Compact Bus Coupler
Количество подключаемых клемм	64 (255 с K-bus расширением)
Макс. количество байт полевой шины	1024 байт вход / 1024 байт выход
Конфигурация	Через KS2000 или EtherCAT (ADS)
Скорость передачи	100 Мбит/с
Интерфейс шины	2 × RJ45
Передающая среда	Industrial Ethernet кабель (мин. Cat.5), экранированный
Напряжение питания	24 В DC (−15 % / +20 %)
Входной ток	70 мА + (общий ток K-bus) / 4, макс. 500 мА
Пусковой ток	Прим. 2,5 × длительный ток
Рекомендуемый предохранитель	≤ 10 А
Ток питания K-bus	1750 мА
Силовые контакты	Макс. 24 В DC / макс. 10 А
Электрическая изоляция	500 В (силовые контакты / напряжение питания / Ethernet)
Расстояние между станциями	100 м (100BASE-TX)
Время передачи данных	Тип. 0,01 мс для 10 модулей с 32 бит входами и выходами
Габаритные размеры (Ш × В × Г)	44 × 100 × 68 мм
Масса	Прим. 110 г
Рабочая температура	−25…+60 °C
Температура хранения	−40…+85 °C
Относительная влажность	95 %, без конденсации
Вибрация / удары	По EN 60068-2-6 / EN 60068-2-27
Помехоустойчивость / эмиссия	По EN 61000-6-2 / EN 61000-6-4
Степень защиты	IP20
Положение при монтаже	Произвольное
Сертификация	CE, CCC, UL, ATEX, IECEx, cFMus
Ex-маркировка	ATEX: II 3G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в диапазоне температур от −25 до +60 °C при относительной влажности до 95 % без конденсации. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж возможен в любом положении. Клеммы параметризуются через ADS с помощью программного обеспечения KS2000; KS2000-разъём не требуется. Альтернативно контроллер (ПЛК, IPC) может конфигурировать клеммы через функциональные блоки ПЛК.

В сети EtherCAT связной модуль BK1150 может устанавливаться в любом месте сегмента передачи сигнала Ethernet (100BASE-TX), кроме непосредственного подключения к коммутатору. Для работы непосредственно у коммутатора предназначены связные модули EK9000 и EK1000.

Схема подключения:

Подключение к сети EtherCAT выполняется через два порта RJ45. Верхний порт — подключение к сети, нижний — для последовательного соединения с другими EtherCAT-устройствами. Системное и полевое питание подводится к соответствующим клеммам связного модуля.

Разъём	Назначение
RJ45 (верхний)	Подключение к сети EtherCAT
RJ45 (нижний)	Опциональное подключение других EtherCAT-устройств
Клеммы питания	Системное и полевое питание 24 В DC

Рекомендации по подключению:

Для соединений Ethernet используйте кабель категории 5 или выше, экранированный.
Силовые и сигнальные кабели прокладывайте раздельно.
Параметризацию клемм выполняйте через KS2000 или программно через ADS.
Перед началом монтажа или демонтажа систему необходимо обесточить.

Типовые применения:

Распределённые системы ввода-вывода — подключение удалённых станций к сети EtherCAT.
Промышленная автоматизация — интеграция клемм KLxxxx в EtherCAT-системы.
Машиностроение и станкостроение — управление осями и сбор данных на уровне клемм.
Взрывоопасные зоны — применение во взрывоопасных средах (ATEX, IECEx) при соблюдении соответствующих требований монтажа.

Информация для заказа:

Параметр	Значение
Артикул	BK1150
Производитель	Beckhoff Automation
Статус продукта	Серийная поставка (regular delivery)
Комплект поставки	Связной модуль (клеммы и оконечный модуль заказываются отдельно)
Совместимые модули:	KL1012 и др.

Примечание: модуль BK1150 работает идентично BK1120 и дополняет серию компактным исполнением. Для параметризации клемм используется ПО KS2000 или программные блоки контроллера.
