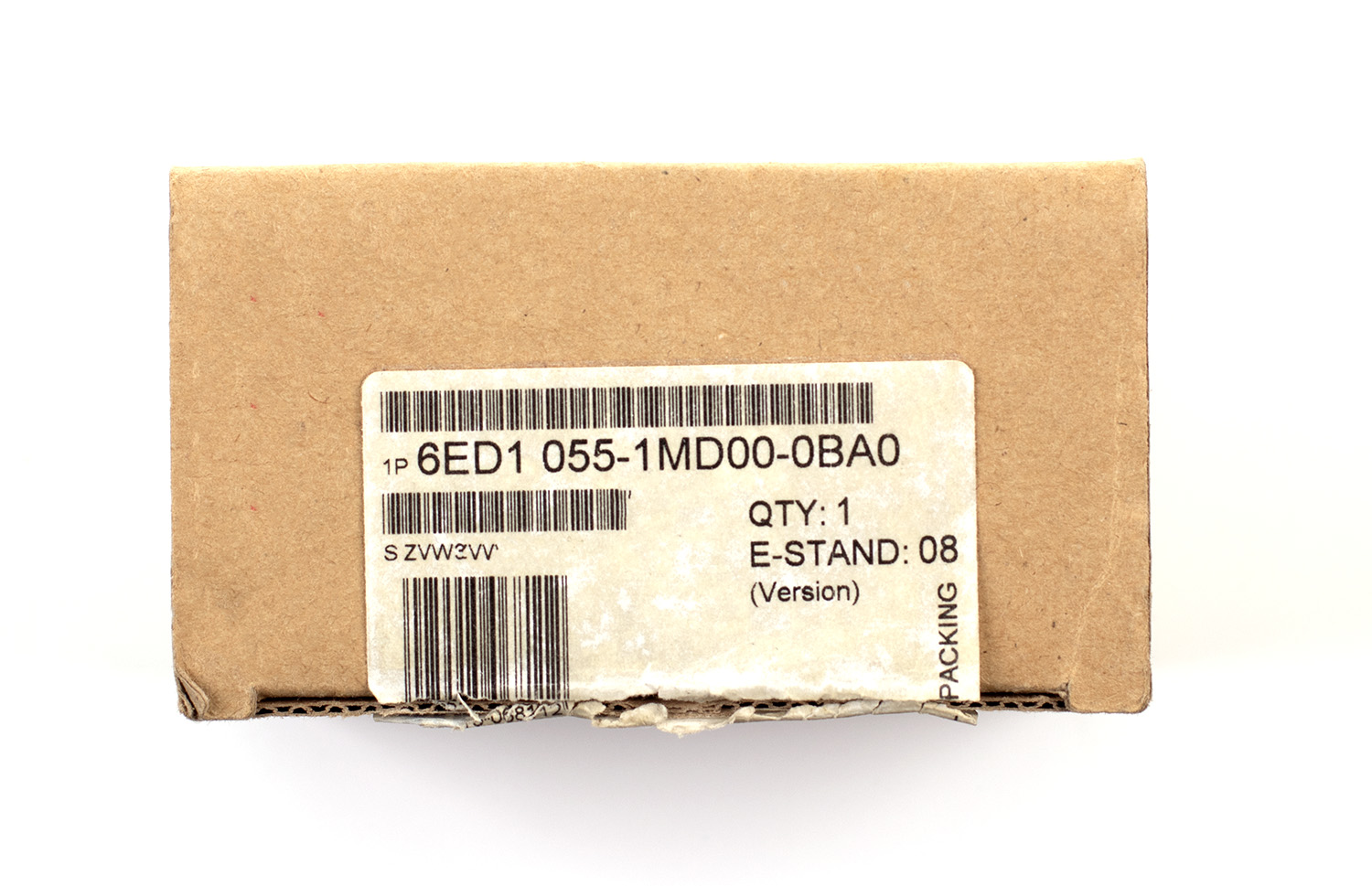

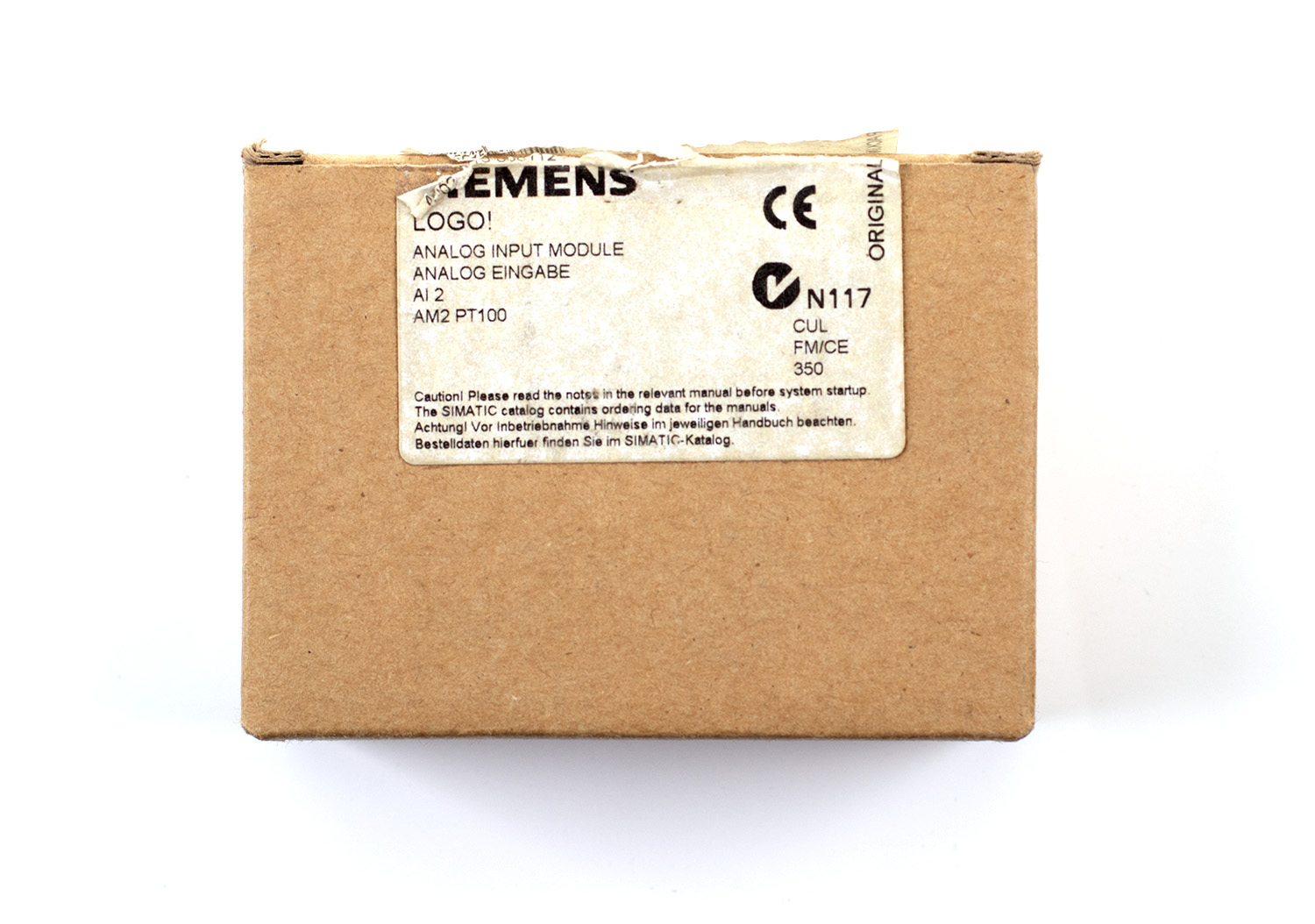

Аналоговый модуль Siemens LOGO 6ED1055-1MD00-0BA0 AM2
34 950 ₽
Двухканальный аналоговый модуль расширения AM2 PT100 для подключения термодатчиков PT100 и PT1000. Измерение температуры от -50 до +200°C
Описание
Siemens 6ED1 055-1MD00-0BA0 двухканальный аналоговый модуль расширения (AM2 PT100) из семейства LOGO!, предназначенный для подключения термодатчиков сопротивления PT100 и PT1000 к базовым модулям LOGO!. Устройство позволяет измерять температуру в диапазоне от -50 до +200 °C с высоким разрешением и передавать полученные данные в контроллер для дальнейшей обработки.
Модуль разработан для использования в системах малой автоматизации, где требуется точное измерение температуры в процессах отопления, вентиляции, кондиционирования и промышленного контроля. Он устанавливается на DIN-рейку и подключается к базовому модулю LOGO! с помощью встроенного шинного соединителя, что обеспечивает быстрый и надежный монтаж.
Модель 6ED1055-1MD00-0BA0 относится к модулям с окончанием артикула 0BA0 и совместима с базовыми модулями LOGO! версий 0BA6 и 0BA7. Для использования с новыми контроллерами LOGO! 8 (0BA8) требуется версия модуля с артикулом 6ED1055-1MD00-0BA2.
Ключевые особенности и преимущества:
-
Два независимых канала для термодатчиков: модуль поддерживает подключение двух датчиков PT100 или PT1000 (2-проводная или 3-проводная схема подключения), что позволяет контролировать температуру в двух точках одновременно.
-
Широкий диапазон измерения температуры: диапазон измеряемых температур составляет от -50 до +200 °C, что покрывает большинство потребностей в системах HVAC, промышленном охлаждении и нагреве.
-
Высокая точность и разрешение: модуль обеспечивает 12-битное разрешение (4096 отсчетов), что гарантирует точность и стабильность измерений для большинства приложений промышленной автоматизации.
-
Гибкость подключения датчиков: поддерживается как 2-проводная, так и 3-проводная схема подключения термодатчиков, что позволяет компенсировать сопротивление проводов и повышать точность измерений на удаленных участках.
-
Компактная конструкция и простой монтаж: ширина модуля составляет всего 36 мм (2 модульных единицы), что позволяет эффективно использовать пространство на DIN-рейке. Монтаж осуществляется защелкиванием на рейку с одновременным подключением к базовому модулю через встроенный шинный соединитель.
-
Промышленная надежность: модуль имеет степень защиты IP20, рассчитан на работу при температурах от 0 до +55 °C и имеет сертификаты UL, CSA, FM, а также одобрение морских регистров (ABS, BV, DNV, GL, LRS, Class NK).
-
Экологичность и соответствие стандартам: продукт имеет статус Green Premium от Siemens, соответствует требованиям RoHS и не требует специальных операций по утилизации по окончании срока службы.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Каталожный номер (MLFB) | 6ED1 055-1MD00-0BA0 |
| Тип устройства | Аналоговый модуль расширения LOGO! AM2 PT100 |
| Количество каналов | 2 (независимых) |
| Поддерживаемые датчики | PT100, PT1000 (2-проводная или 3-проводная схема) |
| Диапазон измерения температуры | -50…+200 °C |
| Разрешение | 12 бит (4096 отсчетов) |
| Напряжение питания | 24 В DC (диапазон 10.8 – 28.8 В) |
| Потребляемый ток | 25 мА |
| Ток от внутренней шины (5 В) | 25 мА |
| Входное сопротивление | > 10 МОм |
| Время обновления канала | 0.8 с (фильтр 50/60 Гц) |
| Длина кабеля (экранированный) | до 100 м |
| Индикация | Светодиодная индикация состояния каналов |
| Степень защиты | IP20 |
| Монтаж | На DIN-рейку 35 мм (2 модульных единицы) |
| Габаритные размеры (Ш x В x Г) | 36 x 90 x 55 мм |
| Вес | Приблизительно 0.15 кг |
| Рабочая температура | 0…+55 °C |
| Температура хранения | -40…+70 °C |
| Относительная влажность | 10…95 % (без конденсации) |
| Сертификаты | CE, UL, CSA, FM, ABS, BV, DNV, GL, LRS, Class NK |
| Соответствие RoHS | Да |
| Гарантия | 12 месяцев (в зависимости от поставщика) |
Подключение и совместимость:
Схема подключения:
Модуль 6ED1055-1MD00-0BA0 поддерживает два типа подключения термодатчиков:
-
2-проводное подключение: датчик подключается непосредственно к клеммам модуля. Простая схема, но без компенсации сопротивления проводов.
-
3-проводное подключение: обеспечивает компенсацию сопротивления соединительных проводов, что повышает точность измерений на удаленных участках.
Назначение клемм:
| Клемма | Назначение |
|---|---|
| 1, 2, 3 | Датчик 1 (3-проводное подключение) |
| 4, 5, 6 | Датчик 2 (3-проводное подключение) |
| 7 | L+ (питание 24 В DC) |
| 8 | M (общий питания) |
Совместимость с базовыми модулями:
Модуль 6ED1055-1MD00-0BA0 (с окончанием 0BA0) совместим со следующими базовыми модулями LOGO!:
-
LOGO! 0BA6: 6ED1052-1MD00-0BA6, 6ED1052-1CC00-0BA6, 6ED1052-1HB00-0BA6, 6ED1052-1FB00-0BA6 и их версии без дисплея
-
LOGO! 0BA7: 6ED1052-1MD00-0BA7, 6ED1052-1CC00-0BA7, 6ED1052-1HB00-0BA7, 6ED1052-1FB00-0BA7 и их версии без дисплея
Для использования с новыми контроллерами LOGO! 8 (0BA8) требуется модуль с артикулом 6ED1055-1MD00-0BA2.
Применение:
Аналоговый модуль Siemens 6ED1055-1MD00-0BA0 находит широкое применение в различных отраслях промышленности и в системах автоматизации зданий:
-
Системы отопления, вентиляции и кондиционирования (HVAC): контроль температуры в приточных установках, тепловых пунктах, фанкойлах и системах теплых полов.
-
Холодильные установки и системы охлаждения: мониторинг температуры в холодильных камерах, чиллерах и системах кондиционирования.
-
Технологические процессы в промышленности: измерение температуры в реакторах, сушильных шкафах, печах и другом технологическом оборудовании.
-
Здания и инфраструктура: контроль температуры в офисах, жилых зданиях, складских помещениях и тепловых узлах.
-
Теплицы и агропромышленность: автоматизация поддержания температурного режима в теплицах, инкубаторах и хранилищах.
Детали
| Состояние | Новый, упаковка вскрыта |
|---|
FAQs
Раздел часто задаваемых вопросов по аналоговому модулю расширения Siemens LOGO! AM2 PT100 (6ED1055‑1MD00‑0BA0)
Как в программе LOGO! преобразовать «сырое» значение с модуля в градусы Цельсия?
Модуль передаёт в контроллер значение в виде числа от 0 до 4095 (12 бит), которое линейно соответствует всему диапазону измерения. Чтобы получить температуру в градусах Цельсия, используйте в LOGO! Soft Comfort аналоговый порог или арифметический блок. Масштабирование выполняется по формуле:Температура = (СыроеЗначение * (ВерхнийПредел − НижнийПредел) / 4095) + НижнийПредел. Для стандартного диапазона –50…+200 °C подставляйте эти границы.
Как быстро проверить работоспособность модуля без базового LOGO!?
Подайте питание 24 В DC на клеммы 7 (L+) и 8 (M). Затем подключите к любому входу (например, к клеммам 1–3) заведомо исправный датчик PT100. С помощью мультиметра измерьте сопротивление между соответствующими клеммами — при комнатной температуре оно должно соответствовать табличным значениям (~107…110 Ом для PT100). Сам модуль в таком режиме не выдаёт данных, но если его светодиод питания загорается, а короткого замыкания в цепи нет, базовую электронику можно считать исправной.Можно ли подключить PT1000 вместо PT100, и нужно ли что‑то менять в конфигурации?
Да, модуль поддерживает оба типа датчиков. При подключении PT1000 никаких аппаратных переключателей или изменения конфигурации в LOGO! Soft Comfort не требуется. Модуль автоматически определяет номинал подключённого датчика по току возбуждения. Достаточно корректно подключить датчик к тем же клеммам, и измеренное значение будет правильно масштабировано.Почему показания температуры «плавают» или периодически пропадают?
Основные причины нестабильности:- Плохой контакт в клеммах или скрутках проводов. Протяните все винты, используйте цельные проводники или наконечники.
- Наводки от силовых кабелей. Сигнальные линии должны прокладываться отдельно от цепей питания двигателей и частотных преобразователей. При длине более 10 м обязательно применяйте экранированный кабель и заземляйте экран со стороны модуля.
- Обрыв или замыкание датчика. Проверьте сопротивление первичного элемента мультиметром.
- Работа в режиме 2‑проводного подключения при большом сопротивлении жил кабеля. В этом случае сопротивление проводов добавляется к сопротивлению датчика и может меняться при колебаниях температуры кабеля. Перейдите на 3‑проводную схему.
Что делать, если после подключения модуля LOGO! не видит его (не отображает в списке доступных устройств)?
Убедитесь, что:- Версия модуля совпадает с поколением базового блока. Данный модуль (0BA0) работает только с LOGO! 0BA6 и 0BA7. Для LOGO! 8 (0BA8) требуется версия 0BA2.
- Модуль плотно пристыкован к базовому блоку или предыдущему расширению — боковой шинный соединитель должен защёлкнуться.
- Питание 24 В подано на клеммы 7 и 8. Индикатор на модуле должен гореть.
- В программном обеспечении LOGO! Soft Comfort вы корректно добавили модуль расширения в аппаратную конфигурацию (меню «Инструменты» → «Выбор аппаратного обеспечения»). Без этого шага данные не будут отображаться.
