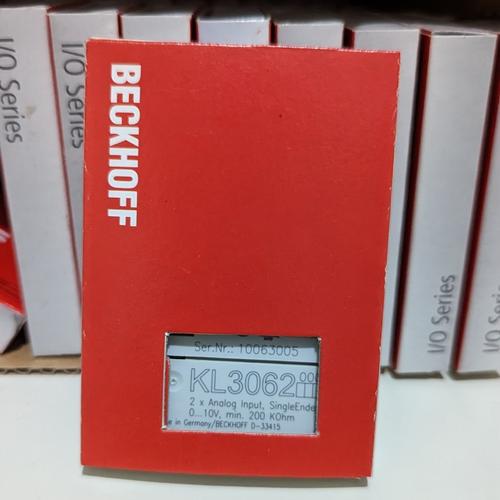

Beckhoff KL3062 2-канальный аналоговый вход 0…10 В

1. Можно ли с помощью KL3062 измерять токовый сигнал 4-20 мА?

Нет. Терминал предназначен только для измерения напряжения в диапазоне 0-10 В. Для токовых сигналов потребуется внешний резистор, например 500 Ом, включённый параллельно входу. Падение напряжения на нём будет пропорционально току. Без резистора подавать ток напрямую нельзя.

2. Чем KL3062 отличается от KL3061 и KL3064?

KL3061 имеет один вход, KL3062 - два, KL3064 - четыре. Все три модели работают с напряжением 0-10 В и имеют одинаковые разрешение 12 бит и время преобразования около 2 мс. Выбор зависит только от нужного количества каналов. Для двух каналов оптимален KL3062.

3. Как подключить потенциометр к KL3062?

Потенциометр подключается как делитель напряжения. Крайние выводы соединяются с источником опорного напряжения, а средний вывод - со входом терминала (контакт 1 или 2). Общий провод источника соединяется с общим проводом терминала. Важно, чтобы напряжение на движке не выходило за пределы 0-10 В.

4. Что делать, если показания скачут или нестабильны?

Проверьте экранирование кабеля. Экран заземляйте со стороны шкафа. Убедитесь, что силовые провода не проложены рядом с сигнальными. Если источник сигнала имеет высокое выходное сопротивление, попробуйте установить параллельно входу конденсатор небольшой ёмкости. Также проверьте питание K-bus - просадки напряжения могут вызывать сбои.

5. Как проверить работоспособность терминала без подключения к контроллеру?

Подайте на вход известное напряжение, например 5 В, от лабораторного источника. Подключите терминал к Bus Coupler и прочитайте значение в TwinCAT или через KS2000. Если данные не соответствуют ожидаемым, проверьте полярность и целостность соединений. Светодиоды Run должны мигать, сигнализируя обмен данными.

6. Какой Bus Coupler подойдёт для работы с KL3062?

Подойдут любые Bus Coupler серии BK, BC или CX, поддерживающие шину K-bus. Например, BK2000, BK4000, BC9000, CX8090. Терминал автоматически определяется при старте. Формат данных (Intel или Motorola) зависит от настроек Bus Coupler.

7. Нужно ли калибровать терминал после установки?

Нет. Заводская калибровка сохраняется. Погрешность измерения не превышает ±0,3 % от конечного значения шкалы. Если после длительной эксплуатации появилась систематическая ошибка, можно выполнить калибровку через KS2000, но в большинстве случаев это не требуется.

8. Можно ли заменить KL3062 на KS3062?

Да. KS3062 - это версия со съёмной клеммной колодкой. Электрические параметры и функциональность полностью совпадают. Замена возможна без изменения программы и конфигурации.

9. Как интерпретировать светодиоды Run?

Зелёные светодиоды Run мигают при обмене данными с Bus Coupler. Если они не горят и не мигают, проверьте питание K-bus и правильность установки терминала. Постоянное свечение может указывать на ошибку инициализации.

10. Что будет, если подать на вход напряжение выше 10 В?

Модуль может выйти из строя. Максимально допустимое входное напряжение не указано, но превышение диапазона 0-10 В не гарантирует сохранность. Для защиты рекомендуется использовать внешние ограничители или делители напряжения.

11. Можно ли использовать KL3062 во взрывоопасной зоне?

Да. Терминал имеет сертификаты ATEX Zone 2, IECEx и cFMus Class I Division 2. При установке в таких зонах необходимо соблюдать требования к монтажу и использовать соответствующие корпуса.

12. Как подключить датчик с выходом 0-10 В, если у него отдельное питание?

Соедините сигнальный провод датчика со входом терминала (контакт 1 или 2). Общий провод датчика соедините с общим проводом терминала. Питание датчика подаётся от отдельного источника. Убедитесь, что потенциалы земель не создают паразитных контуров.

13. Требуется ли настройка адреса или конфигурация терминала?

Нет. Терминал не требует настройки адреса. Он автоматически распознаётся Bus Coupler. Все параметры (формат данных, фильтрация) задаются на уровне Bus Coupler или контроллера.
