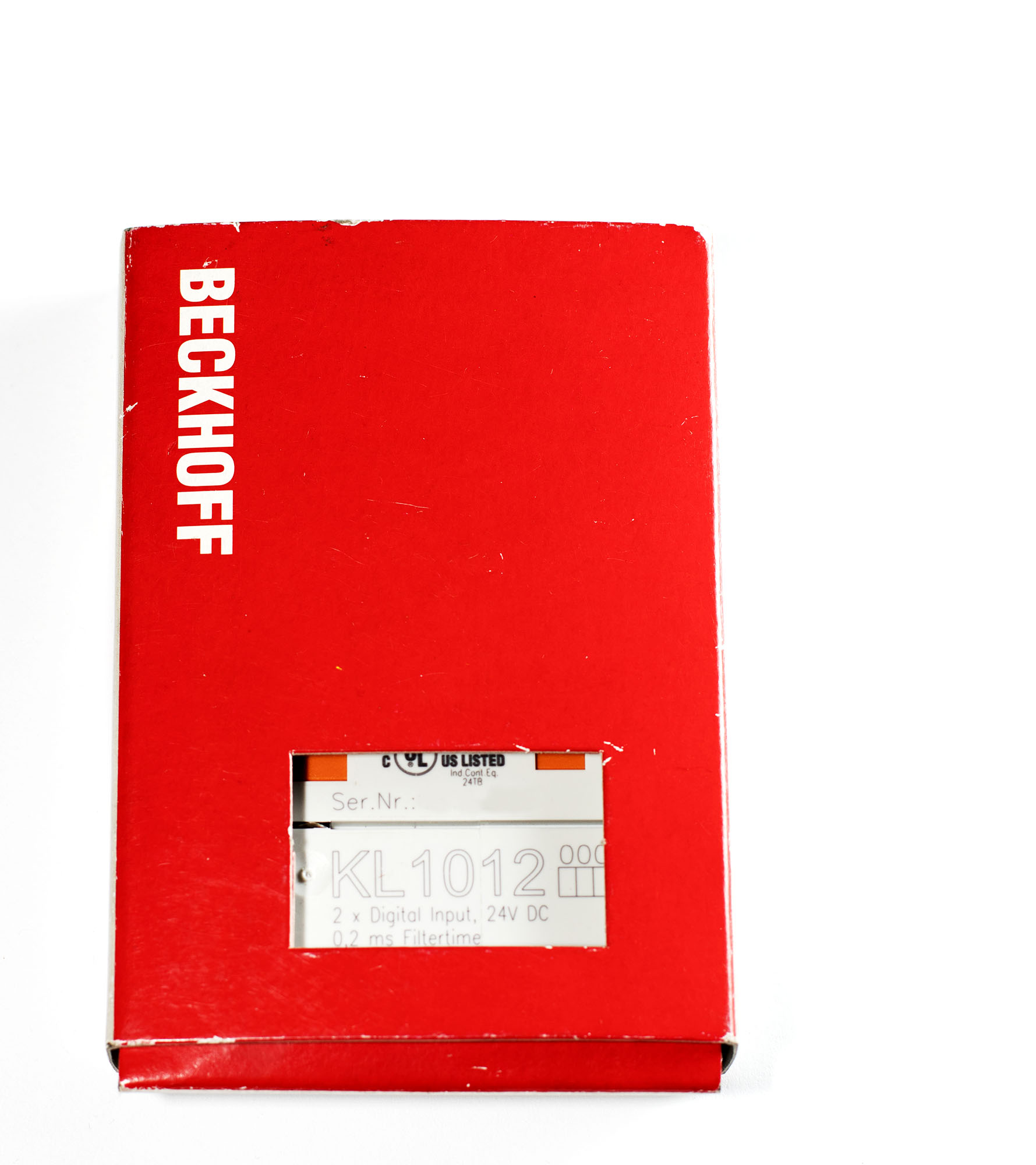

Beckhoff KL1012 2-канальный дискретный вход 24В 0.2мс

Name: Beckhoff KL1012 2-канальный дискретный вход 24В 0.2мс
Brand: Beckhoff
SKU: 466
Price: 4800 RUB
Availability: InStock

4 800 ₽

Beckhoff KL1012 2-канальный терминал дискретного ввода, 24 В DC, 0.2 мс, 4-проводная схема, гальваническая изоляция 500 В, −25…+60 °C, IP20.

Категория: Модули ввода-вывода Бренд: Beckhoff

Описание

Beckhoff KL1012 — 2-канальный терминал дискретного ввода (Bus Terminal) из серии KL1xxx для систем распределённой периферии на базе шины K-bus. Устройство предназначено для приёма бинарных сигналов 24 В постоянного тока с уровня процесса и передачи их с гальванической развязкой в систему автоматизации.

Отличительной особенностью KL1012 является малая задержка благодаря входному фильтру 0.2 мс. Терминал содержит два канала, состояние каждого отображается отдельным светодиодом.

Терминал выполнен в компактном пластиковом корпусе шириной 12 мм для монтажа на DIN-рейку 35 мм по стандарту EN 60715. Подключение осуществляется по 4-проводной схеме через пружинные зажимы.

Основные технические характеристики:

Параметр	Значение
Производитель	Beckhoff Automation
Серия / Семейство	KL1xxx (Bus Terminal)
Модель	KL1012
Тип устройства	Терминал дискретного ввода
Количество входов	2
Номинальное напряжение	24 В DC (−15%/+20%)
Сигнальное напряжение «0»	−3…+5 В
Сигнальное напряжение «1»	15…30 В
Входной фильтр	тип. 0.2 мс
Входной ток	тип. 5 мА
Потребление по K-bus	тип. 3 мА
Гальваническая изоляция	500 В (K-bus / полевое напряжение)
Ширина в образе процесса	2 входа
Конфигурация	Не требуется настройки адреса или конфигурации
Степень защиты	IP20
Положение при монтаже	произвольное
Материал корпуса	Поликарбонат
Монтаж	На DIN-рейку 35 мм, фиксация защёлкой
Крепление рядом с другими терминалами	двойное соединение паз-гребень
Маркировка	элементами серии BZxxxx
Подключение проводов	пружинный зажим (отвёрткой)
Сечение провода (одножильный)	0.08…2.5 мм² (AWG28…14)
Сечение провода (многожильный)	0.08…2.5 мм² (AWG28…14)
Сечение провода (с наконечником)	0.14…1.5 мм² (AWG26…16)
Длина зачистки	8…9 мм
Ток силовых контактов (макс.)	10 А
Габаритные размеры (Ш × В × Г)	12 × 100 × 68 мм
Вес	прим. 50 г
Рабочая температура	−25…+60 °C
Температура хранения	−40…+85 °C
Относительная влажность	95%, без конденсации
Вибрация / ударопрочность	по EN 60068-2-6 / EN 60068-2-27
Помехоустойчивость / помехоэмиссия	по EN 61000-6-2 / EN 61000-6-4
Сертификация и маркировка	CE, CCC, UL, ATEX, IECEx, DNV
Ex-маркировка	ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Терминал рассчитан на эксплуатацию в диапазоне температур от −25 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф или корпус. Монтаж осуществляется на стандартную 35-мм DIN-рейку с фиксацией защёлкой. Крепление рядом с другими терминалами выполняется посредством двойного соединения паз-гребень. Маркировка выполняется элементами серии BZxxxx.

Терминал предназначен для работы во взрывоопасных зонах (ATEX Zone 2, IECEx) при соблюдении соответствующих требований монтажа.

Перед началом монтажа, демонтажа или подключения терминалов систему необходимо обесточить.

Схема подключения:

Подключение внешних цепей осуществляется через пружинные зажимные контакты на передней панели терминала. Для открытия зажима используется отвёртка, которая вставляется в квадратное отверстие до упора.

Терминал имеет 8 контактов для подключения двух входов по 4-проводной схеме:

Контакт	Назначение
1	Вход 1
2	Питание датчика для входа 1 (внутренне соединено с контактом 6 и положительным силовым контактом)
3	Земля для входа 1 (внутренне соединено с контактом 7 и отрицательным силовым контактом)
4	PE (внутренне соединено с контактом 8)
5	Вход 2
6	Питание датчика для входа 2 (внутренне соединено с контактом 2 и положительным силовым контактом)
7	Земля для входа 2 (внутренне соединено с контактом 3 и отрицательным силовым контактом)
8	PE (внутренне соединено с контактом 4)

Рекомендации по подключению:

Для подключения используйте провод сечением согласно таблице выше.
Терминал имеет входную спецификацию типа 1/3 по EN 61131-2.
Силовые кабели прокладывайте отдельно от сигнальных линий.
Входной фильтр 0.2 мс обеспечивает малую задержку при обработке сигналов.

Программное обеспечение и конфигурация:

Терминал KL1012 не требует настройки адреса или конфигурации. Конфигурация и параметризация выполняются через внутреннюю регистровую структуру, каждый канал отображается в Bus Coupler. Отображение данных терминала в памяти Bus Coupler может отличаться в зависимости от типа Bus Coupler и настроенной конфигурации отображения (например, формат Intel или Motorola). Терминал позиционируется на границе слова в Bus Coupler.

Типовые применения:

Промышленная автоматизация: сбор сигналов с кнопок, концевых выключателей, датчиков приближения.
Конвейерные системы: контроль конечных выключателей, датчиков положения.
Упаковочное оборудование: сбор сигналов с датчиков наличия продукта.
Автоматизация зданий: мониторинг состояния дверей, окон, датчиков движения.
Станкостроение: мониторинг блокировочных выключателей и защитных ограждений.

Информация для заказа и связанные компоненты:

Наименование	Артикул / Модель
Терминал дискретного ввода, 2-канальный, 24 В DC, 0.2 мс	KL1012
Терминал со съёмной клеммной колодкой	KS1012
Маркировочные элементы	Серия BZxxxx
Среда конфигурации	KS2000
Среда программирования и конфигурации	TwinCAT

Примечание: терминал KL1012 отличается от KL1002 временем входного фильтра: у KL1002 фильтр составляет 3 мс, у KL1012 — 0.2 мс.

Детали

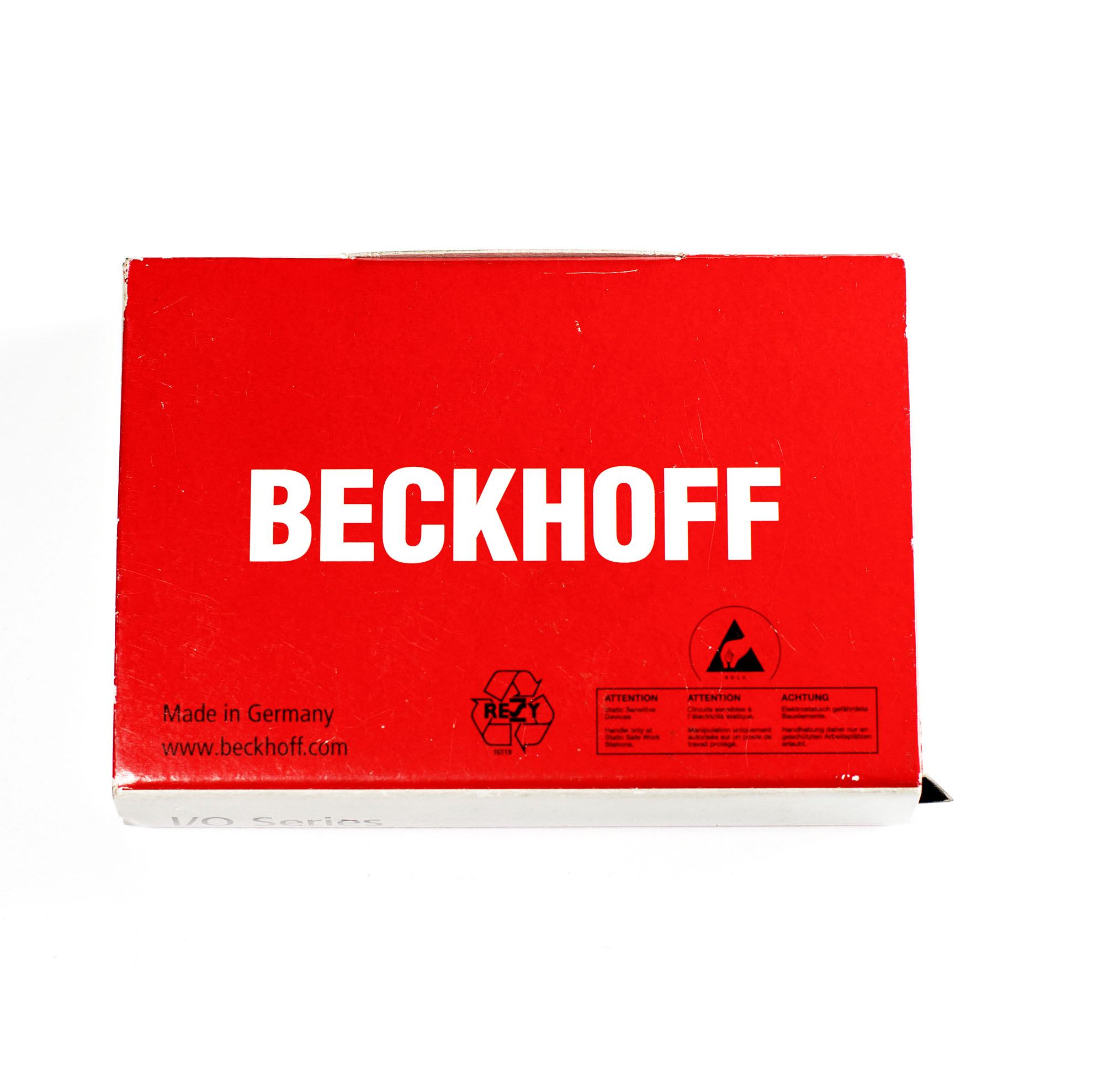

Состояние	Новый, упаковка вскрыта

FAQs

Часто задаваемые вопросы о Beckhoff KL1012

1. Для каких сигналов предназначен терминал KL1012?

Терминал предназначен для приёма дискретных сигналов 24 В постоянного тока (DC). Работает с сигналами от кнопок, концевых выключателей, датчиков приближения и других дискретных источников.

2. Сколько входных каналов имеет модуль и какова их спецификация?

Модуль имеет 2 дискретных входа. Номинальное напряжение — 24 В DC (−15%/+20%). Сигнальное напряжение логического «0» — от –3 до +5 В, логического «1» — от 15 до 30 В. Входной ток — типово 5 мА.

3. Какова задержка входного сигнала и чем KL1012 отличается от KL1002?

Входной фильтр KL1012 имеет типовое время 0.2 мс, что обеспечивает малую задержку. Отличие от KL1002 заключается именно во времени фильтра: у KL1002 фильтр составляет 3 мс. KL1012 подходит для быстрых сигналов, требующих высокой скорости реакции.

4. Какое питание и потребление у терминала?

Питание электроники терминала осуществляется через шину K-bus. Потребление по K-bus — типово 3 мА. Питание датчиков может подаваться через силовые контакты (до 24 В DC, максимальный ток через силовые контакты — 10 А).

5. Как выполняется подключение внешних цепей?

Подключение осуществляется через пружинные зажимы (Push-in) на передней панели. Для открытия зажима используется отвёртка. Терминал имеет 8 контактов: два сигнальных входа (контакты 1 и 5), питание датчиков (контакты 2 и 6), земля (контакты 3 и 7) и PE (контакты 4 и 8). Возможно подключение по 2- или 4-проводной схеме.

6. Требуется ли настройка адреса или конфигурация модуля?

Нет. Терминал не требует настройки адреса или конфигурации. Он автоматически распознаётся Bus Coupler при запуске системы. Конфигурация отображения в памяти (формат Intel или Motorola) зависит от настроек Bus Coupler.

7. Какова гальваническая изоляция и защита?

Гальваническая изоляция между шиной K-bus и полевым напряжением составляет 500 В. Терминал имеет сертификацию для работы во взрывоопасных зонах: ATEX (II 3 G Ex ec IIC T4 Gc) и IECEx (Ex ec IIC T4 Gc).

8. Каковы условия эксплуатации по температуре, влажности и степени защиты?

Рабочая температура: от –25 до +60 °C. Температура хранения: от –40 до +85 °C. Относительная влажность: до 95% без конденсации. Степень защиты корпуса: IP20 (установка в закрытом распределительном шкафу).

9. Каковы габариты, масса и способ монтажа?

Габариты (Ш × В × Г): 12 × 100 × 68 мм. Масса: около 50 г. Монтируется на DIN-рейку 35 мм по EN 60715 с фиксацией защёлкой. Крепление рядом с другими терминалами выполняется посредством соединения паз-гребень.

10. Какое сечение проводов допустимо для подключения?

Допустимые сечения: одножильный — 0.08…2.5 мм² (AWG28…14); многожильный — 0.08…2.5 мм²; с наконечником — 0.14…1.5 мм² (AWG26…16). Длина зачистки — 8…9 мм.

11. Как терминал отображается в процессе обмена данными?

В образе процесса терминал занимает 2 бита (по одному на каждый вход). Отображение данных в памяти Bus Coupler зависит от типа Coupler и настроек (формат Intel или Motorola). Терминал позиционируется на границе слова.

12. Можно ли использовать терминал с системами других производителей?

Терминал предназначен для систем Beckhoff на базе K-bus и EtherCAT. Интеграция с оборудованием других производителей возможна через соответствующий Bus Coupler (например, BK-серии) с поддержкой K-bus.

13. Как проверить работоспособность терминала после установки?

Подайте питание на систему и проверьте светодиодные индикаторы на передней панели. Каждый канал имеет отдельный зелёный светодиод, который горит при наличии сигнала высокого уровня («1») на входе. Если светодиод не загорается при поданном сигнале, проверьте правильность подключения и наличие напряжения.

14. Существует ли версия модуля со съёмной клеммной колодкой?

Да. Версия с возможностью отсоединения проводки без демонтажа терминала имеет артикул KS1012. Электрические параметры и функциональность идентичны KL1012.
