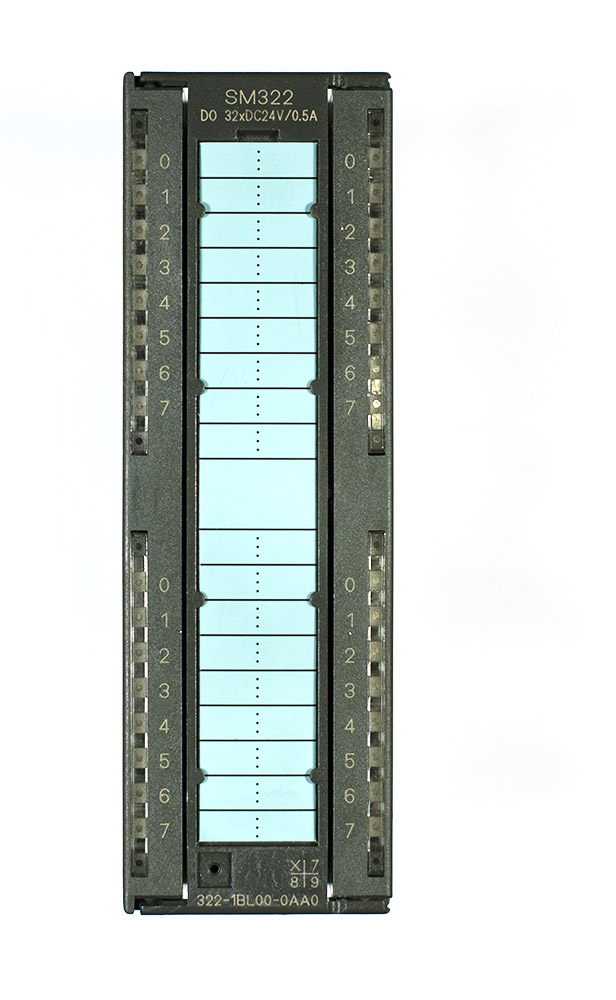

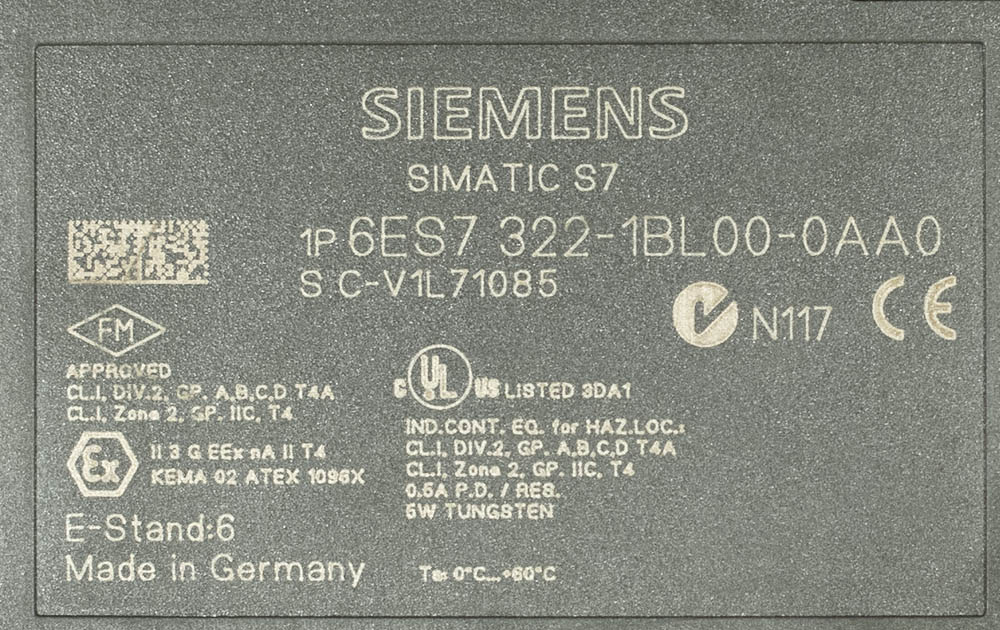

Siemens S7-300 6ES7 322-1BL00-0AA0 SM322 32×24В DC

Можно ли подключать к выходам промежуточные реле вместо нагрузки напрямую?

Да, это один из наиболее распространённых вариантов применения. Во многих проектах выходы модуля используются для управления промежуточными реле, которые затем коммутируют более мощные нагрузки. Такой подход позволяет увеличить срок службы оборудования и упростить обслуживание системы.

Что происходит при коротком замыкании на выходе?

Модуль оснащён электронной защитой, которая предотвращает повреждение выходного каскада. Однако после устранения причины аварии рекомендуется проверить работоспособность канала и убедиться в отсутствии повреждений внешней проводки.

Можно ли подключать электромагнитные клапаны напрямую?

Да, при условии что параметры клапана соответствуют допустимым характеристикам выхода. Для индуктивных нагрузок рекомендуется использовать защитные цепи подавления выбросов напряжения, если они не предусмотрены конструкцией исполнительного устройства.

Почему выходной светодиод горит, а исполнительный механизм не работает?

Подобная ситуация обычно свидетельствует о проблеме вне модуля. Следует проверить наличие напряжения питания нагрузки, исправность проводки, состояние клеммных соединений и работоспособность самого исполнительного устройства.

Можно ли заменить неисправный модуль без изменения программы контроллера?

В большинстве случаев да. Если устанавливается модуль с тем же каталожным номером и аналогичной конфигурацией, изменения в пользовательской программе обычно не требуются. После замены рекомендуется выполнить диагностику системы и проверить все каналы.

Как проверить исправность выхода без подключения нагрузки?

Для проверки можно использовать мультиметр или контрольную лампу на 24 В DC. После принудительного включения соответствующего канала в программе необходимо убедиться в появлении выходного напряжения на клеммах модуля.

Допускается ли одновременное включение всех каналов?

Технически это возможно только при соблюдении ограничений по суммарному току. При проектировании системы необходимо учитывать нагрузку каждой группы выходов и общую нагрузку модуля, чтобы избежать перегрузки цепей питания.

Какие ошибки чаще всего возникают при подключении?

На практике наиболее распространены неправильная коммутация фронтального разъёма, отсутствие общего провода питания, ошибки маркировки проводников и подключение нагрузки с током, превышающим допустимые значения для канала.

Можно ли использовать модуль для управления контакторами двигателей?

Да, если катушка контактора рассчитана на питание постоянным напряжением 24 В. Для повышения надёжности рекомендуется использовать катушки со встроенными защитными элементами либо устанавливать внешние цепи подавления перенапряжений.

Что делать, если один канал перестал включать нагрузку?

Сначала необходимо проверить проводку и нагрузку на исправном канале. Если проблема сохраняется только на одном выходе, следует выполнить диагностику модуля средствами STEP 7 или TIA Portal и убедиться в отсутствии ошибок конфигурации.

Нужно ли использовать экранированные кабели для дискретных выходов?

Для большинства стандартных нагрузок это не требуется. Однако в условиях высокого уровня электромагнитных помех или при большой длине кабельных трасс применение экранированного кабеля может повысить надёжность работы системы.

Подходит ли модуль для модернизации старых систем автоматизации?

Да. Многие предприятия продолжают эксплуатировать оборудование на базе SIMATIC S7-300, поэтому данный модуль остаётся востребованным при ремонте, модернизации и поддержании работоспособности существующих шкафов управления.

Можно ли использовать модуль совместно с ET 200M?

Да, это одно из типовых решений. При наличии соответствующего интерфейсного модуля устройство может работать в составе распределённых станций ввода-вывода ET 200M.

Требуется ли специальное обслуживание в процессе эксплуатации?

Специальное обслуживание не предусмотрено. Обычно достаточно периодически проверять состояние фронтального разъёма, надёжность клеммных соединений и отсутствие перегрева внутри шкафа управления.

Как определить неисправность самого модуля, а не подключённой нагрузки?

Самый простой способ — временно подключить заведомо исправную тестовую нагрузку к подозрительному каналу. Если нагрузка не срабатывает при активном выходе и корректной программе контроллера, вероятной причиной является неисправность выходного канала либо самого модуля.

Можно ли использовать модуль для управления светодиодными сигнальными колоннами?

Да, устройство часто применяется для управления световыми индикаторами, сигнальными башнями, лампами индикации и другими низковольтными исполнительными устройствами, используемыми в системах промышленной автоматизации.

Как продлить срок службы модуля?

Для надёжной эксплуатации рекомендуется поддерживать стабильное питание, исключать перегрузку выходов, обеспечивать достаточную вентиляцию шкафа и регулярно проверять качество контактных соединений. На практике именно плохие контакты и перегрев являются наиболее частыми причинами отказов оборудования автоматизации.
