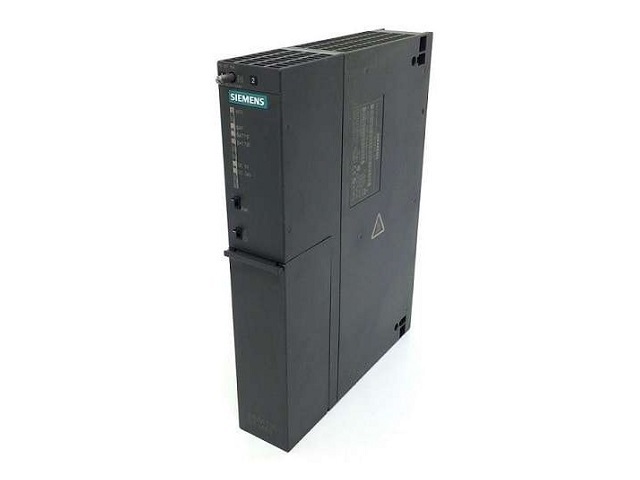

SIEMENS S7-400 6ES7407-0KA01-0AA0 блок питания
Главная » Siemens » S7-400 » SIEMENS S7-400 6ES7407-0KA01-0AA0 блок питания

SIEMENS S7-400 6ES7407-0KA01-0AA0 блок питания

8 400 ₽

Блок питания Siemens 6ES7 407-0KA01-0AA0 SIMATIC S7-400, PS 407 10A, широкий диапазон входного напряжения 85-264 В AC / 88-300 В DC

Категория: Бренд: ,

Описание

Siemens 6ES7 407-0KA01-0AA0 стандартный блок питания (power supply module) из серии SIMATIC S7-400, предназначенный для обеспечения стабильным электропитанием модулей, установленных в шасси S7-400. Модель PS 407 10A рассчитана на подключение к однофазным сетям переменного или постоянного тока с широким диапазоном входных напряжений и формирует на выходе стабилизированные напряжения 5В DC и 24В DC, необходимые для работы процессоров, модулей ввода-вывода и коммуникационных процессоров.

Устройство разработано для промышленного применения и может использоваться как в стандартных конфигурациях, так и в системах с резервированием (версия PS 407 10A R для горячего резервирования доступна отдельно). Блок питания имеет степень защиты IP20, монтируется в специальный слот шасси S7-400 и поддерживает горячую замену (hot-swap) без отключения питания системы, что критически важно для высоконадежных производств.

Технические характеристики:

Параметр Значение
Номинальное входное напряжение (AC) 120/230 В AC
Допустимый диапазон (AC) 85-264 В AC
Номинальное входное напряжение (DC) 110/230 В DC
Допустимый диапазон (DC) 88-300 В DC
Частота сети 50/60 Гц (47-63 Гц)
Номинальный входной ток 0.9 А (120 В AC), 0.5 А (230 В AC)
Пусковой ток (при 230 В AC) пик 230 А, длительность 200 мкс
Время удержания (Hold-up) ≥ 20 мс (при номинальной нагрузке)
Ток утечки < 3.5 мА
Выходное напряжение (ном.) 5.1 В DC / 24 В DC
Выходной ток (ном.) 10 А (5 В) / 1.0 А (24 В)
Номинальная выходная мощность 50 Вт
КПД > 85% (при полной нагрузке)
Стабилизация < 1%
Гальваническая изоляция 2200 В DC (первичная — вторичная / PE)
Габаритные размеры (Ш x В x Г) 25-50 x 290 x 217 мм
Вес 1.36 кг
Степень защиты IP20
Класс защиты I, с защитным проводником
Категория перенапряжения II
Степень загрязнения 2
Рабочая температура 0…+60 °C (горизонтальная установка)
Температура хранения -40…+70 °C
Относительная влажность 5…95% (без конденсации)
Монтаж В шасси S7-400 (слот для блока питания)
Сертификаты CE, UL, cUL, FM, RCM

Применение:

Блок питания PS 407 10A используется для обеспечения электропитания в шасси S7-400 в различных отраслях промышленности :

  • Нефтегазовая и химическая промышленность: питание контроллеров, управляющих непрерывными технологическими процессами на опасных производственных объектах, где требуется высокая надежность и защита от перегрузок.
  • Автомобилестроение и тяжелое машиностроение: обеспечение стабильного питания систем управления сборочными линиями, роботизированными комплексами и прессовым оборудованием.
  • Энергетика и водоподготовка: работа в системах автоматизации турбин, насосных станций и распределительных устройств, требующих круглосуточной эксплуатации.
  • Модернизация и расширение существующих систем: замена блоков питания в уже установленных шкафах управления S7-400.
  • Резервированные системы (S7-400H): использование в конфигурациях с горячим резервированием для обеспечения бесперебойной работы критически важных производств.

Примечание: модель 6ES7 407-0KA01-0AA0 является стандартным блоком питания для S7-400. Для создания отказоустойчивых систем с горячим резервированием следует использовать версию 6ES7 407-0KR02-0AA0 (PS 407 10A R).

Детали

Состояние

Б/у

FAQs

Часто задаваемые вопросы по блоку питания Siemens 6ES7 407-0KA01-0AA0 (PS 407 10A)

Для каких систем предназначен блок питания Siemens 6ES7 407-0KA01-0AA0?

Модуль разработан для использования в системах автоматизации Siemens SIMATIC S7-400 и обеспечивает питание процессорных модулей, коммуникационных процессоров и модулей ввода-вывода, установленных в шасси контроллера.

Можно ли использовать PS 407 10A в новых проектах?

Да, блок питания подходит как для модернизации существующих систем S7-400, так и для создания новых решений на базе данной платформы, если проект предполагает использование оборудования серии S7-400.

Чем отличается 6ES7 407-0KA01-0AA0 от версии PS 407 10A R?

Модель 6ES7 407-0KA01-0AA0 предназначена для стандартных конфигураций, тогда как версия PS 407 10A R применяется в отказоустойчивых системах S7-400H и поддерживает резервирование питания.

Какие выходные напряжения формирует блок питания?

Устройство одновременно формирует два стабилизированных напряжения:
  • 5,1 В DC для питания модулей шасси;
  • 24 В DC для внутренних цепей системы автоматизации.

Какой максимальный ток нагрузки поддерживается?

Блок способен выдавать:
  • до 10 А по линии 5 В DC;
  • до 1 А по линии 24 В DC.
Этого достаточно для питания большинства стандартных конфигураций SIMATIC S7-400.

Поддерживает ли модуль широкий диапазон входного напряжения?

Да. Блок питания может работать как от сетей переменного, так и постоянного тока, что упрощает его применение на различных промышленных объектах.

Можно ли заменить блок питания без остановки системы?

Модуль поддерживает горячую замену, что позволяет выполнять обслуживание без полного отключения стойки и минимизировать время простоя оборудования.

Как определить необходимость замены блока питания?

Признаками возможной неисправности являются:
  • периодические перезагрузки контроллера;
  • ошибки питания CPU;
  • нестабильная работа модулей ввода-вывода;
  • отсутствие запуска после подачи напряжения;
  • перегрев или нестабильное выходное напряжение.

Подходит ли устройство для непрерывных производственных процессов?

Да. Модель рассчитана на круглосуточную эксплуатацию и применяется на объектах с повышенными требованиями к надежности.

Можно ли использовать PS 407 10A в энергетике и нефтегазовой отрасли?

Да. Блок питания широко используется на электростанциях, насосных станциях, объектах нефтехимии и других критически важных производствах.

Требуется ли дополнительное охлаждение?

В большинстве случаев дополнительное охлаждение не требуется. Однако при высокой плотности монтажа рекомендуется обеспечить достаточную вентиляцию шкафа управления.

Какие преимущества дает высокий КПД блока питания?

Высокая эффективность снижает тепловыделение внутри шкафа управления, уменьшает нагрузку на систему охлаждения и способствует увеличению срока службы оборудования.

Поддерживается ли защита от кратковременных провалов напряжения?

Да. Благодаря времени удержания не менее 20 мс устройство способно компенсировать кратковременные провалы сетевого питания без перезапуска контроллера.

Где устанавливается модуль?

Блок питания устанавливается в специальный слот стойки SIMATIC S7-400 и подключается непосредственно к внутренней шине системы.

Можно ли использовать один блок питания для нескольких стоек S7-400?

Нет. Каждый сегмент системы должен иметь собственный источник питания, рассчитанный на установленную конфигурацию модулей.

Какие преимущества дает гальваническая развязка?

Гальваническая изоляция повышает устойчивость системы к промышленным помехам, снижает риск повреждения модулей при авариях и улучшает электромагнитную совместимость оборудования.

Какие условия эксплуатации рекомендуются?

Для обеспечения максимального срока службы рекомендуется:
  • устанавливать модуль внутри шкафа управления;
  • исключать образование конденсата;
  • поддерживать рабочую температуру в допустимых пределах;
  • регулярно очищать вентиляционные каналы от пыли.

В каких отраслях чаще всего применяется Siemens 6ES7 407-0KA01-0AA0?

Блок питания используется в:
  • металлургической промышленности;
  • нефтегазовом секторе;
  • энергетике;
  • водоснабжении и водоочистке;
  • химическом производстве;
  • автомобильной промышленности;
  • крупных распределенных системах управления технологическими процессами.

Какие модули совместимы с данным блоком питания?

PS 407 10A совместим со всеми основными компонентами платформы SIMATIC S7-400, включая:
  • процессоры CPU S7-400;
  • коммуникационные процессоры CP;
  • функциональные модули FM;
  • цифровые и аналоговые модули ввода-вывода.

На что обратить внимание при выборе замены?

Перед заменой рекомендуется проверить:
  1. требуемый ток нагрузки системы;
  2. тип используемой стойки S7-400;
  3. необходимость резервирования;
  4. совместимость с существующей конфигурацией оборудования.
Это позволит избежать недостатка мощности и обеспечить стабильную работу всей системы автоматизации.
