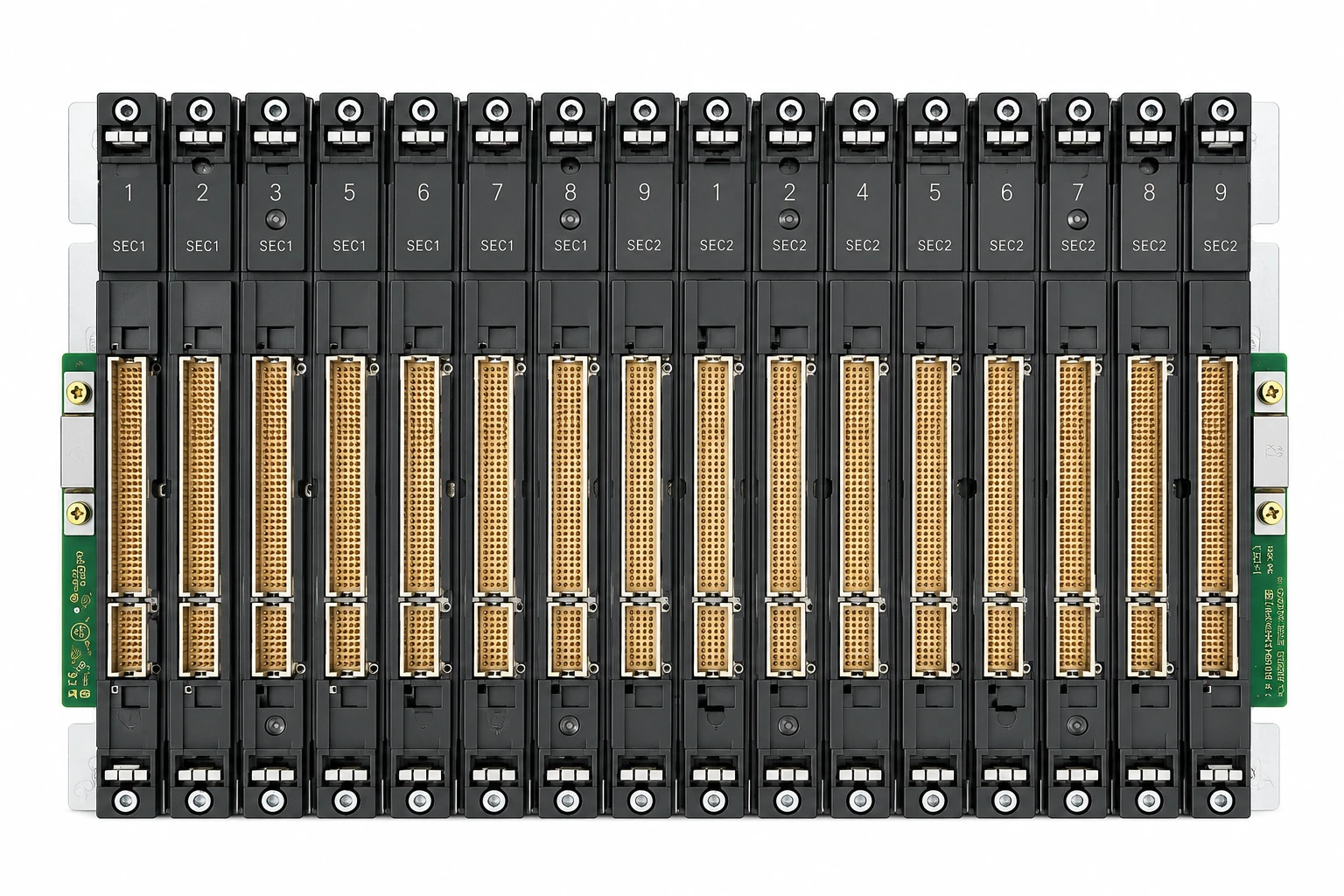

Siemens S7-400H 6ES7 400-2JA00-0AA0 UR2-H стойка

Для чего предназначена монтажная стойка Siemens 6ES7400-2JA00-0AA0?

Стойка UR2-H служит основой для установки модулей системы SIMATIC S7-400H. Она обеспечивает механическое крепление, подключение модулей к внутренней шине и организацию резервированной архитектуры автоматизированной системы.

Чем UR2-H отличается от обычных стоек S7-400?

Главное отличие заключается в поддержке отказоустойчивых систем SIMATIC S7-400H. Конструкция разделена на два независимых сегмента, что позволяет использовать резервированные процессоры, блоки питания и другие компоненты высокой доступности.

Сколько модулей можно установить в стойку?

Стойка имеет 18 посадочных мест, разделённых на два сегмента по 9 слотов. Такое исполнение позволяет строить резервированные конфигурации с двумя независимыми частями системы.

Можно ли использовать UR2-H в обычной системе S7-400?

Стойка разработана для систем S7-400H. Хотя конструктивно она совместима с модулями семейства S7-400, её преимущества полностью раскрываются именно при построении резервированных решений.

Какие модули устанавливаются в UR2-H?

В стойку могут устанавливаться блоки питания, центральные процессоры, коммуникационные процессоры, интерфейсные модули и модули ввода-вывода, совместимые с платформой SIMATIC S7-400.

Как размещаются блоки питания?

Блоки питания устанавливаются в начальные слоты каждого сегмента. При монтаже рекомендуется соблюдать последовательность установки без пропуска предусмотренных позиций.

Как стойка отображается при конфигурировании?

При настройке проекта в среде STEP 7 стойка определяется как две отдельные монтажные стойки. Это необходимо учитывать при распределении модулей и настройке резервированной конфигурации.

Подходит ли UR2-H для модернизации существующих систем?

Да. Монтажная стойка применяется при ремонте и модернизации действующих комплексов S7-400H, когда требуется заменить повреждённую стойку или восстановить работоспособность системы без изменения её архитектуры.

Какие требования предъявляются к месту установки?

Стойку рекомендуется устанавливать в промышленный шкаф или 19-дюймовую стойку с достаточной вентиляцией. Необходимо обеспечить свободный доступ для обслуживания модулей и соблюдать требования по температуре эксплуатации и электромагнитной совместимости.

Требуется ли обслуживание монтажной стойки?

Специального обслуживания стойка не требует. Во время плановых проверок рекомендуется контролировать состояние креплений, отсутствие механических повреждений, чистоту контактных поверхностей и надёжность установки всех модулей.

Можно ли заменить стойку без изменения программы контроллера?

Если используется аналогичная стойка с тем же каталожным номером и конфигурация оборудования остаётся неизменной, изменение пользовательской программы обычно не требуется. После замены рекомендуется выполнить проверку аппаратной конфигурации и работоспособности системы.

В каких отраслях применяется Siemens 6ES7400-2JA00-0AA0?

Монтажная стойка используется на объектах, где предъявляются повышенные требования к надёжности и непрерывности работы: в энергетике, нефтегазовой и химической промышленности, металлургии, транспортной инфраструктуре, на крупных производственных предприятиях и других критически важных объектах автоматизации.
