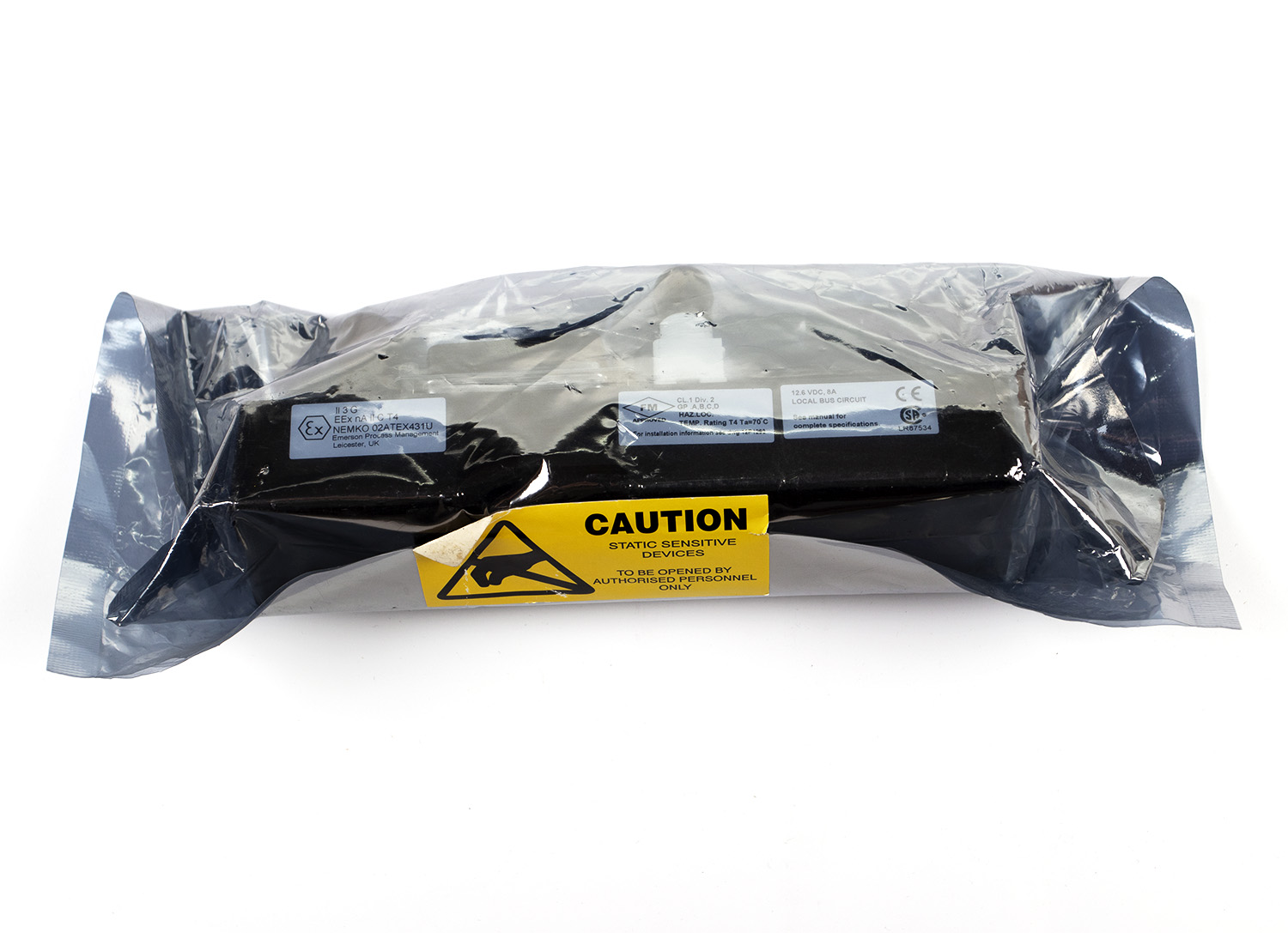

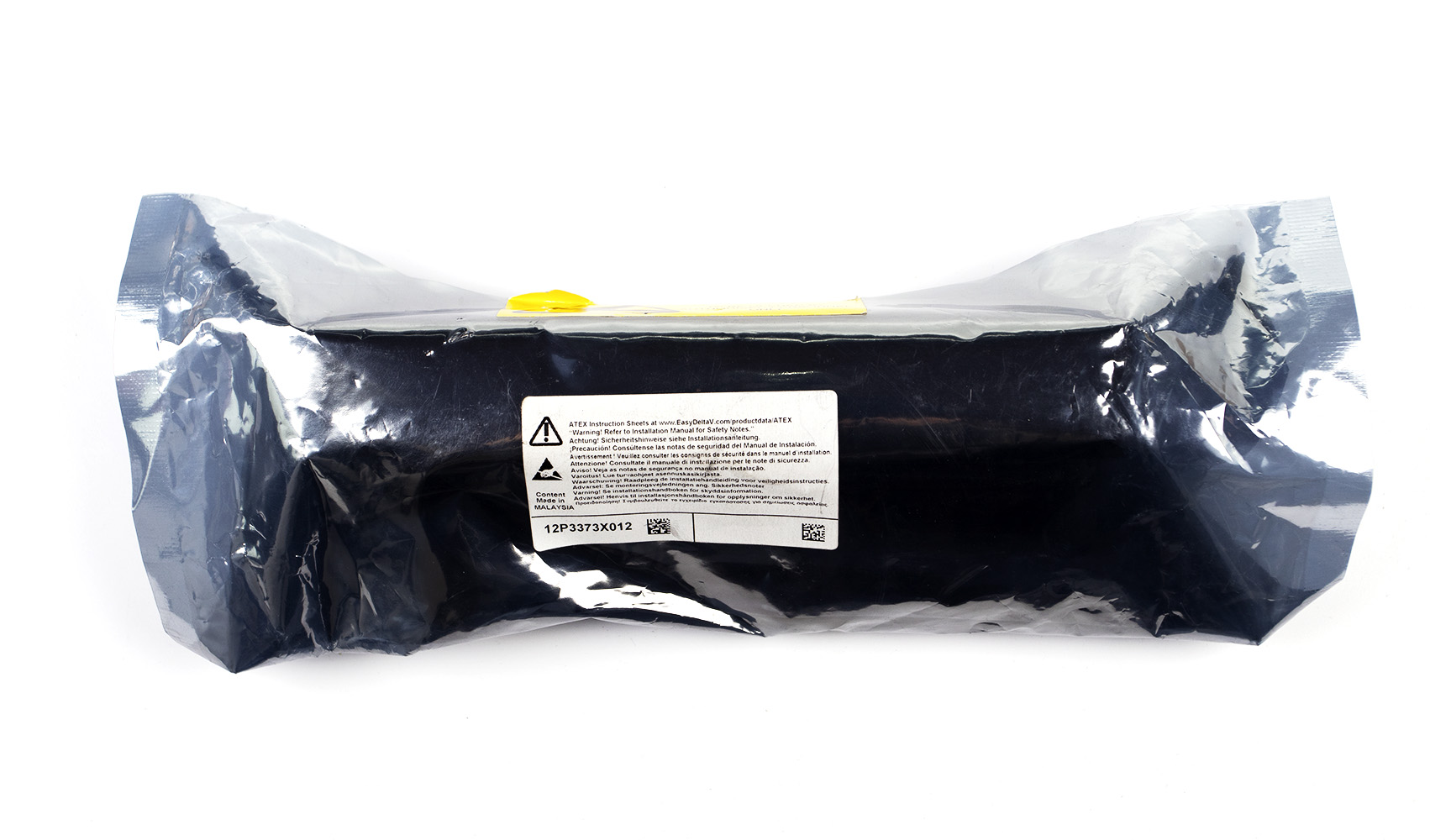

Emerson DeltaV KJ4001X1-NA1 (12P3373X012)

Описание

Двойной правый удлинитель шины Emerson DeltaV KJ4001X1-NA1 (12P3373X012) Dual Right Cable Extender для систем DCS

Emerson DeltaV KJ4001X1-NA1 (также известный как 12P3373X012) — это пассивный двойной правый удлинитель шины (Dual Right Cable Extender) из серии DeltaV M‑Series, предназначенный для горизонтального расширения локальной шины LocalBus в распределенных системах управления (DCS) Emerson DeltaV. Модуль служит для физического и электрического удлинения шины LocalBus в правую сторону от основного шасси, что позволяет размещать дополнительные несущие платы ввода-вывода (I/O carriers) на расстоянии от контроллера.

Устройство обеспечивает передачу данных и распределение питания 12 В DC (максимальный ток 8 А) на подключенные модули, сохраняя целостность сигналов и стабильность электропитания даже в сложных условиях эксплуатации. Конструкция модуля позволяет устанавливать его на DIN-рейку, что упрощает интеграцию в существующие шкафы управления. Модуль не содержит активных компонентов управления (пассивный экстендер) и поддерживает горизонтальную ориентацию подключения (horizontal LocalBus connection).

Ключевые особенности и преимущества

• двойное правое подключение для расширения шины LocalBus: модуль оснащен двумя разъемами для подключения к правой стороне несущих плат ввода-вывода (I/O carriers). Это позволяет увеличивать количество подключаемых I/O-модулей в системе DeltaV и организовывать сложные конфигурации в ограниченном пространстве шкафа управления. Горизонтальный интерфейс LocalBus (horizontal LocalBus connection) обеспечивает стабильный электрический мост между основным контроллером и модулями расширения справа.
• питание LocalBus 12 V DC, 8 А: модуль обеспечивает стабильное электропитание подключенных модулей через шину LocalBus. Номинальное напряжение составляет 12 В DC при максимальном токе 8 А, что гарантирует надежную работу устройств даже при значительной нагрузке и передачу данных на большие расстояния.
• широкий диапазон рабочих температур и устойчивость к воздействиям: модуль сохраняет работоспособность при температурах от -40 до +70 °C, выдерживает вибрации (1 мм пик-пик при 5-16 Гц, 0.5 g при 16-150 Гц) и удары до 10 g (полусинусоидальный импульс 11 мс). Корпус имеет степень защиты IP20 и устойчив к воздействию агрессивных газов класса G3 (ISA‑S71.04). Это позволяет использовать устройство в самых суровых промышленных условиях, включая нефтегазовую, химическую и горнодобывающую отрасли.
• пассивная конструкция и высокая надежность: модуль не содержит активных компонентов управления, что обеспечивает минимальную задержку сигнала и высокую надежность. Он служит пассивным удлинителем, поддерживающим целостность сигнала и питания в шине LocalBus.
• компактная конструкция и простой монтаж: модуль имеет небольшие габариты (263 × 58 × 28 мм) и вес (приблизительно 0,18–0,35 кг), что упрощает его транспортировку и установку. Монтаж осуществляется на DIN-рейку (35 мм) без использования специальных инструментов, что сокращает время пусконаладки и технического обслуживания. Поддерживает установку во взрывоопасных средах (Class 1, Div 2 / ATEX Zone II).
• совместимость с экосистемой DeltaV: устройство полностью совместимо со всеми компонентами системы управления Emerson DeltaV, включая контроллеры, несущие платы ввода-вывода и модули расширения. Оно интегрируется в стандартную архитектуру DeltaV M‑Series и не требует дополнительной настройки.
• сертификация для международных стандартов: продукт сертифицирован по стандартам CE, UL, RoHS и ATEX Zone II, что подтверждает его высокое качество, безопасность и соответствие международным требованиям для использования во взрывоопасных зонах.

Технические характеристики:

Применение

Двойной правый удлинитель шины Emerson DeltaV KJ4001X1-NA1 находит широкое применение в различных отраслях промышленности для построения и модернизации распределенных систем управления (DCS):

• нефтегазовая и нефтехимическая промышленность: расширение шины LocalBus для подключения дополнительных I/O-модулей на буровых платформах, компрессорных станциях, установках переработки и терминалах. Модуль обеспечивает надежную передачу данных и питания в условиях высоких вибраций и перепадов температур.
• химическая промышленность: организация распределенных систем управления реакторами, колоннами и смесителями, где требуется гибкое размещение оборудования и прокладка кабелей вокруг технологических препятствий.
• энергетика и электроэнергетика: построение систем управления турбинами, генераторами и вспомогательным оборудованием на тепловых и атомных электростанциях, где необходима высокая надежность и устойчивость к электромагнитным помехам.
• водоподготовка и очистка сточных вод: расширение I/O-конфигураций для управления насосными станциями, фильтровальными установками и системами дозирования реагентов на станциях водоподготовки и водоотведения.
• металлургия и горнодобывающая промышленность: создание распределенных систем управления конвейерными линиями, обогатительными фабриками и прокатными станами в условиях повышенной запыленности и вибрации.
• автоматизация производственных линий: увеличение количества подключаемых I/O-модулей для управления станками, роботизированными ячейками и упаковочным оборудованием в ограниченном пространстве шкафов управления.

Важные примечания по установке и эксплуатации:

• монтаж и установка: модуль предназначен для монтажа на DIN-рейку (35 мм). Перед установкой убедитесь, что все компоненты системы обесточены. Для надежной фиксации устройства используйте крепежные элементы, входящие в комплект поставки. Убедитесь, что модуль подключен к правой стороне несущей платы I/O (carrier). Модуль можно устанавливать во взрывоопасных средах (Class 1, Div 2 / ATEX Zone II) при соблюдении соответствующих требований.
• проверка совместимости: перед приобретением убедитесь, что данный модуль совместим с вашим контроллером, несущими платами и модулями ввода-вывода DeltaV. Рекомендуется сверяться с актуальной документацией Emerson для вашей системы.
• электропитание и заземление: модуль питается от шины LocalBus (12 В DC). Убедитесь, что источник питания способен обеспечить необходимый ток (до 8 А) для всех подключенных устройств. Соблюдайте правила заземления для обеспечения электромагнитной совместимости (ЭМС). Полевое питание должно быть отключено перед подключением или отключением устройства.
• техническое обслуживание: устройство не требует периодической калибровки. Периодически проверяйте надежность крепления модуля и состояние соединительных разъемов. При возникновении неисправностей используйте диагностические инструменты DeltaV для локализации проблемы. Система поддерживает автоматическое обнаружение I/O-интерфейсов.
• условия эксплуатации: при работе во взрывоопасной зоне категорически запрещено подключать или отключать модуль под напряжением. Установка и извлечение карты должны выполняться только при отключенном питании системы. Одновременно можно заменять только один модуль.

Важное примечание: продукт Emerson DeltaV KJ4001X1-NA1 (12P3373X012) является активным компонентом в линейке Emerson DeltaV, однако может поставляться как запасная часть для обслуживания существующих систем.
