Главная » Siemens » S7-400 » Siemens 6ES7400-1JA01-0AA0 стойка UR2 для S7-400

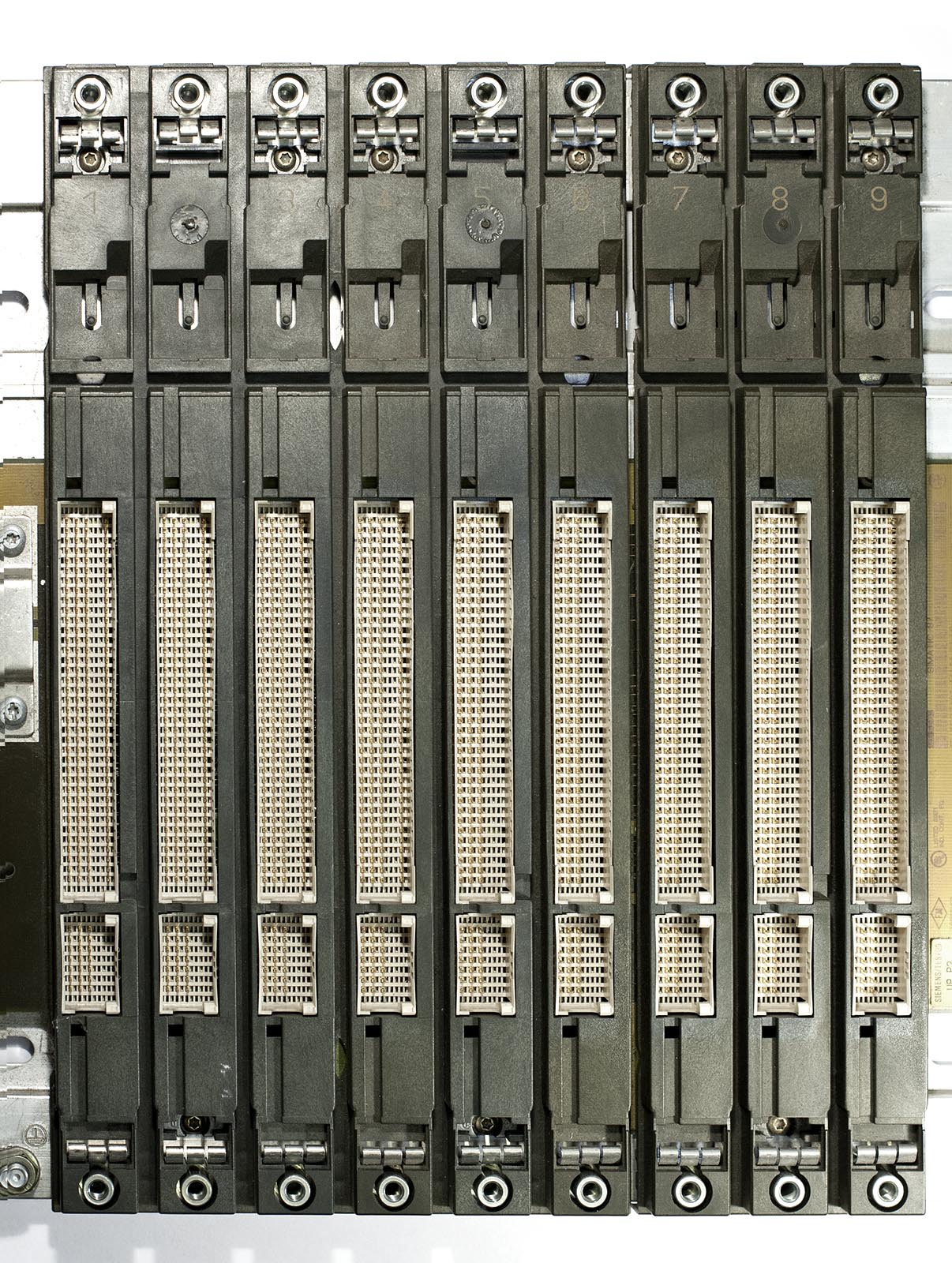

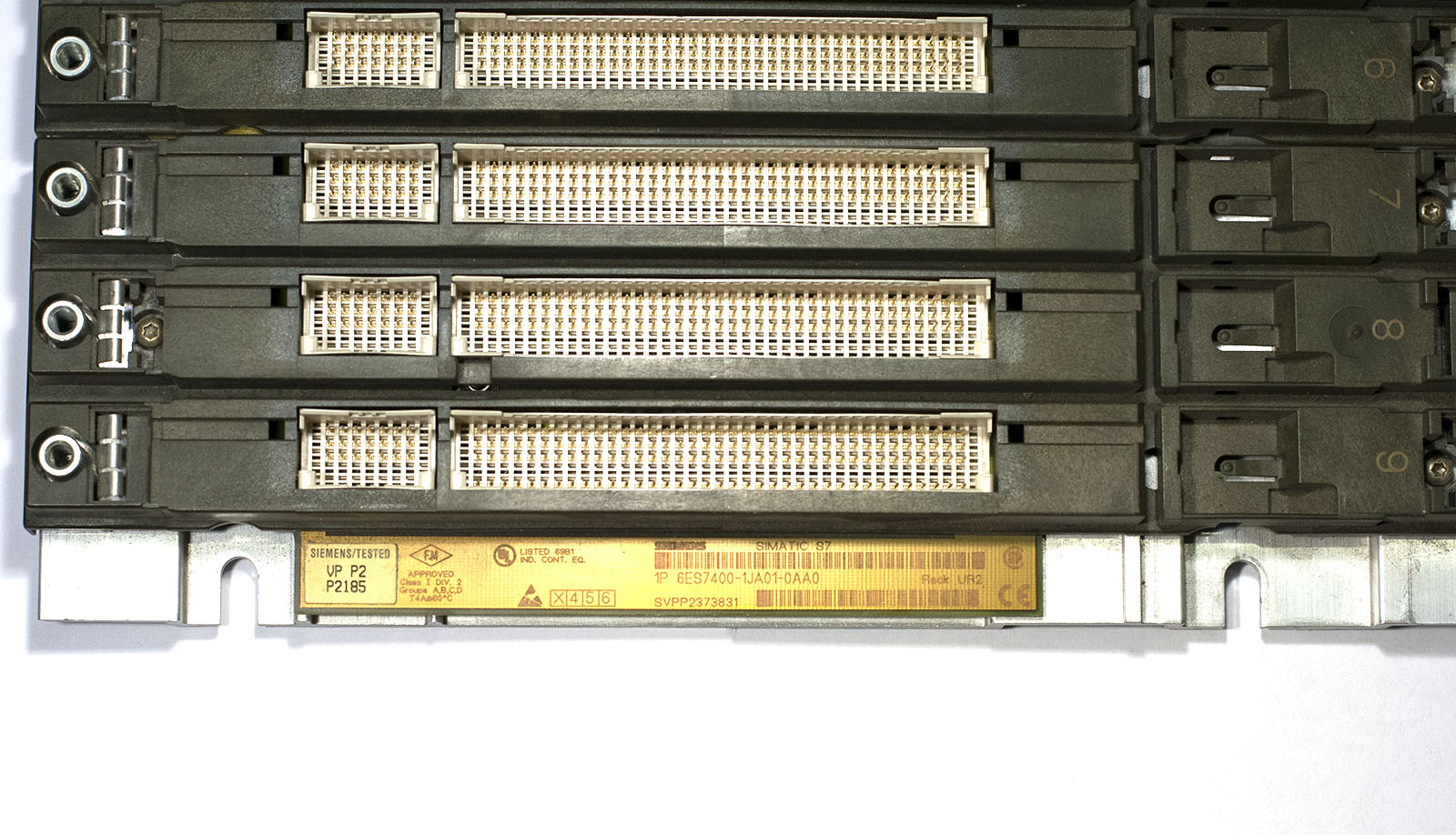

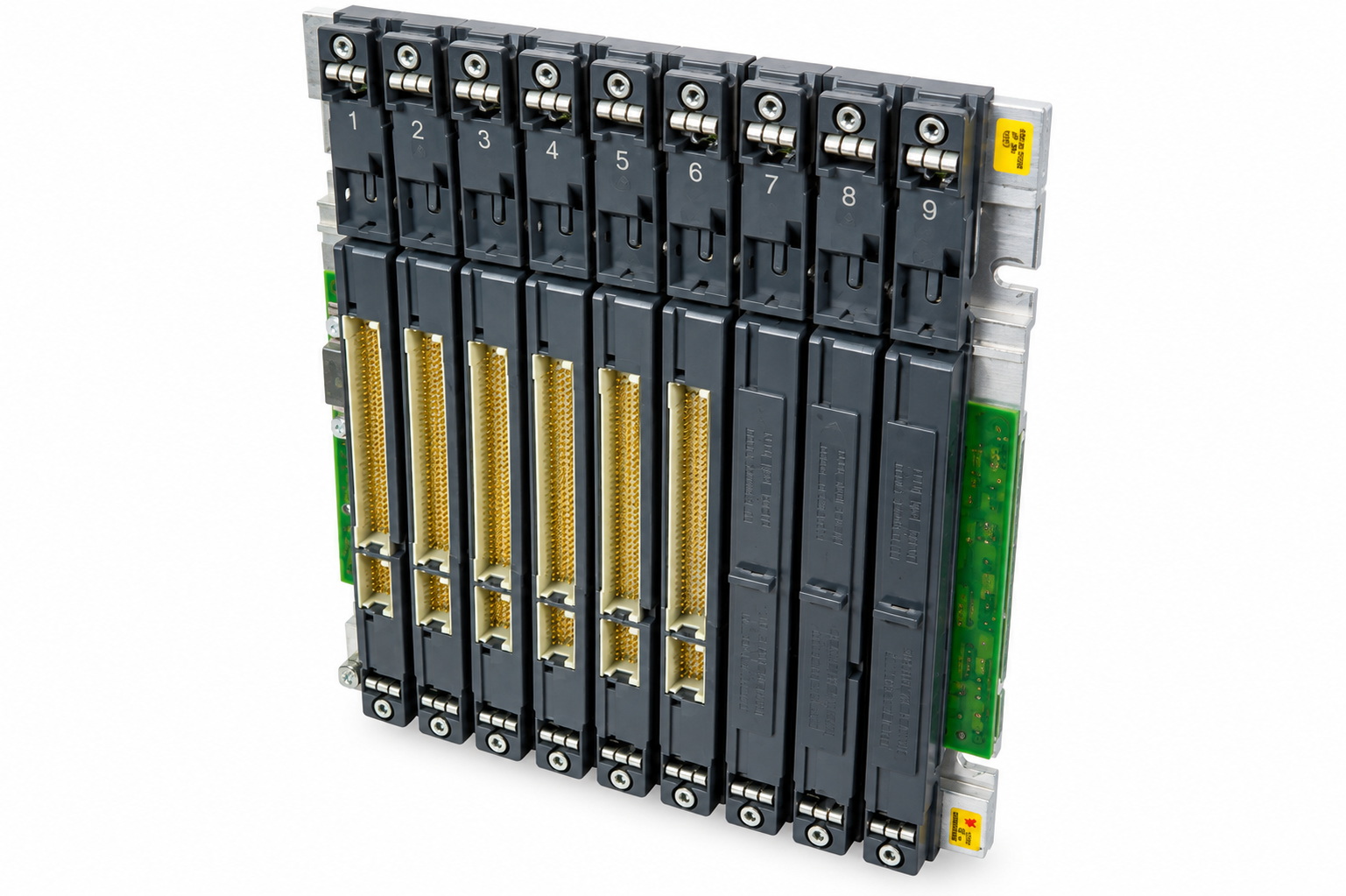

Siemens 6ES7400-1JA01-0AA0 стойка UR2 для S7-400

Цена по запросу

Стойка UR2 для SIMATIC S7-400. 9 слотов, 257,5×290×27,5 мм, сталь, 2,15 кг. Поддержка S7-400H, резервирование питания.

Категория: Бренд: ,

Описание

Siemens 6ES7400-1JA01-0AA0 универсальная монтажная стойка UR2 из семейства SIMATIC S7-400. Она служит механической и электрической основой для сборки контроллера: модули устанавливаются в слоты, соединяются через заднюю шину и получают питание. Стойка подходит как для центральных устройств (со всеми модулями, включая CPU), так и для устройств расширения (без CPU и передающих интерфейсных модулей).

Модуль выполнен в виде профиля из листовой стали. Для установки в стойку доступны два варианта исполнения: стальной профиль (индекс «0» в артикуле) и алюминиевый (индекс «1»). Данная модель относится к стальному исполнению. Вес — 2,15 кг.

Основные технические характеристики:

Параметр Значение
Производитель Siemens AG
Серия / Платформа SIMATIC S7-400
Артикул (Part Number) 6ES7400-1JA01-0AA0
Тип устройства Монтажная стойка (Universal Rack)
Модель UR2
Количество слотов 9
Материал профиля Листовая сталь
Шины Шина периферии (P bus) и шина связи (K bus)
Резервирование питания Да, два блока питания устанавливаются в слоты 1 и 2
Совместимость с S7-400H Да
Габаритные размеры (Ш × В × Г) 257,5 × 290 × 27,5 мм
Вес 2,15 кг
Рабочая температура 0…+60 °C
Температура хранения 0…+70 °C
Сертификация CE, UKCA, UL, FM, RCM, KC, EAC, CCC, ATEX, IECEx, морские регистры (ABS, BV, DNV, LR, NK, PRS, RINA, RMRS)
Страна происхождения Германия

Эксплуатационные параметры и условия монтажа:

Стойка рассчитана на эксплуатацию в диапазоне температур от 0 до +60 °C. Монтаж возможен на панель или в шкаф управления. При установке важно правильно распределить модули: блоки питания ставятся в слоты 1 и 2. Если используется один блок питания, он занимает слот 1. CPU обычно устанавливается в слот 2 (при одном блоке питания) или в слот 3 (при двух блоках). Свободные слоты можно заполнить заглушками (DM 370), чтобы сохранить адресацию и защитить контакты.

Схема установки:

Слот Типовое назначение
1 Блок питания 1 (или свободен)
2 Блок питания 2 (или CPU при одном БП)
3…9 Модули ввода-вывода, коммуникационные, функциональные

Рекомендации по монтажу:

  • Устанавливайте стойку на ровную поверхность, чтобы избежать перекосов.
  • При резервировании питания используйте два одинаковых блока.
  • Для S7-400H обычно требуются две стойки UR2 по 9 слотов каждая.
  • Не допускается установка модулей под напряжением.

Типовые применения:

  • Центральные устройства S7-400 — сборка контроллера с CPU, блоками питания и модулями I/O.
  • Устройства расширения — подключение дополнительных модулей через интерфейсные модули IM.
  • Резервированные системы S7-400H — построение отказоустойчивых конфигураций.
  • Модернизация и ремонт — замена вышедших из строя стоек в существующих системах.

Информация для заказа:

Параметр Значение
Артикул 6ES7400-1JA01-0AA0
EAN 4025515128267
Производитель Siemens AG
Комплект поставки Монтажная стойка
Алюминиевый аналог 6ES7400-1JA11-0AA0

Примечание: для установки модулей в стойку могут потребоваться шинные соединители и заглушки — они заказываются отдельно. Алюминиевая версия стойки (6ES7400-1JA11-0AA0) легче (1,5 кг) и служит для тех же задач.
