Siemens 6ES7414-3XM05-0AB0 S7-400 CPU 414-3

Siemens 6ES7414-3XM05-0AB0 S7-400 CPU 414-3

Цена по запросу

Центральный процессор CPU 414-3: рабочая память 2.8 МБ (1.4 МБ код, 1.4 МБ данные), 3 интерфейса (MPI/DP + PROFIBUS DP + слот IFM). Питание 24 В DC.

Категории: Программируемые логические контроллеры (плк), Центральные процессоры Бренд: S7-400, Siemens

Описание

6ES7414-3XM05-0AB0 центральный процессор (CPU) из семейства SIMATIC S7-400, модель CPU 414-3. Устройство предназначено для решения задач автоматизации среднего и высокого уровня сложности, требующих значительного объема программного кода, высокой скорости обработки данных и развитых сетевых возможностей. Процессор ориентирован на применения, где предъявляются повышенные требования к производительности и коммуникационной гибкости.

Центральный процессор оснащен рабочей памятью общим объемом 2.8 МБ, которая поровну разделена между кодом программы (1.4 МБ) и данными (1.4 МБ). Битовая производительность составляет 45 нс, что обеспечивает быстрое выполнение логических операций. Для связи с устройствами распределенного ввода-вывода, панелями оператора и другими контроллерами предусмотрены три интерфейса: первый — комбинированный MPI/DP со скоростью передачи до 12 Мбит/с, второй — выделенный PROFIBUS DP, а третий слот предназначен для установки сменного интерфейсного модуля IF 964-DP.

Модульная конструкция S7-400 позволяет устанавливать CPU 414-3 в стандартные монтажные стойки (UR1, UR2) и поддерживает многопроцессорный режим. Процессор питается от внутренней шины через системный блок питания, внешний источник 24 В DC не требуется. Для хранения программы, данных и прошивки используется карта памяти (Memory Card) формата FLASH или RAM, которая заказывается отдельно.

Основные технические характеристики:

Параметр	Значение
Производитель / Серия	Siemens / SIMATIC S7-400
Артикул (Part Number)	6ES7414-3XM05-0AB0
Аппаратная версия	03
Версия прошивки	V5.3
Тип устройства	Центральный процессор (CPU 414-3)
Рабочая память (общая / код / данные)	2.8 МБ / 1.4 МБ / 1.4 МБ
Битовая производительность	45 нс
Интерфейс 1	MPI/DP, до 12 Мбит/с
Интерфейс 2	PROFIBUS DP
Интерфейс 3	Слот для сменного интерфейсного модуля (IFM), опционально IF 964-DP
Питание	24 В DC (от внутренней шины через системный блок питания)
Потребляемый ток от шины (5 В DC, тип.)	1.1 А
Потребляемый ток от шины (5 В DC, макс.)	1.3 А
Потребляемый ток от шины (24 В DC, макс.)	450 мА; 150 мА на каждый интерфейс DP
Потребляемый ток от интерфейса (5 В DC, макс.)	90 мА на каждый интерфейс DP
Рассеиваемая мощность (тип.)	5.5 Вт
Рассеиваемая мощность (макс.)	6 Вт
Память загрузки (FLASH, макс.)	64 МБ
Встроенная RAM	512 КБ
Расширение RAM	Да, с помощью Memory Card (RAM), до 64 МБ
Резервное копирование данных	Да (с батареей или без)
Степень защиты	IP20
Диапазон рабочих температур	0…+55 °C
Габаритные размеры (Ш x В x Г)	135 x 110 x 90 мм
Масса	ок. 1.5 кг
Программное обеспечение	STEP 7 V5.3 SP2 и выше
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Процессор предназначен для эксплуатации в диапазоне температур от 0 °C до +55 °C при относительной влажности до 95% без конденсации. Степень защиты корпуса IP20 предполагает обязательную установку в закрытый распределительный шкаф. Монтаж осуществляется в стандартную стойку S7-400 (UR1 или UR2) с подключением к внутренней шине через разъем на задней панели. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD) и обеспечивать достаточную вентиляцию внутри шкафа.

Схема подключения:

Подключение внешних устройств и сети осуществляется через интерфейсы, расположенные на передней панели модуля.

Интерфейс MPI/DP (X1): 9-контактный разъем SUB-D (розетка). Используется для подключения программатора, панели оператора или для организации сети PROFIBUS-DP. Максимальная скорость передачи — 12 Мбит/с.
Интерфейс PROFIBUS DP (X2): Второй 9-контактный разъем SUB-D (розетка) для организации выделенной сети PROFIBUS-DP с распределенной периферией или другими master/slave-устройствами.
Слот для интерфейсного модуля (IFM): Разъем на передней панели для установки сменного модуля расширения IF 964-DP для организации третьего интерфейса PROFIBUS DP.
Питание: Напряжение 24 В DC подается на модуль через внутреннюю шину стойки S7-400 от системного блока питания.

Типовые применения:

Центральный процессор CPU 414-3 применяется в составе систем автоматизации на базе SIMATIC S7-400 для решения задач среднего и высокого уровня сложности:

Автоматизация технологических процессов в химической, нефтехимической и пищевой промышленности.
Построение распределенных систем управления (DCS) и систем диспетчерского контроля.
Автоматизация энергоблоков, подстанций и объектов водоподготовки.
Управление конвейерными системами и производственными линиями.
Системы сбора данных и мониторинга в машиностроении и металлообработке.
Интеграция в системы локального и распределенного ввода-вывода на основе PROFIBUS DP.

Практический пример конфигурации процессора в TIA Portal V20.

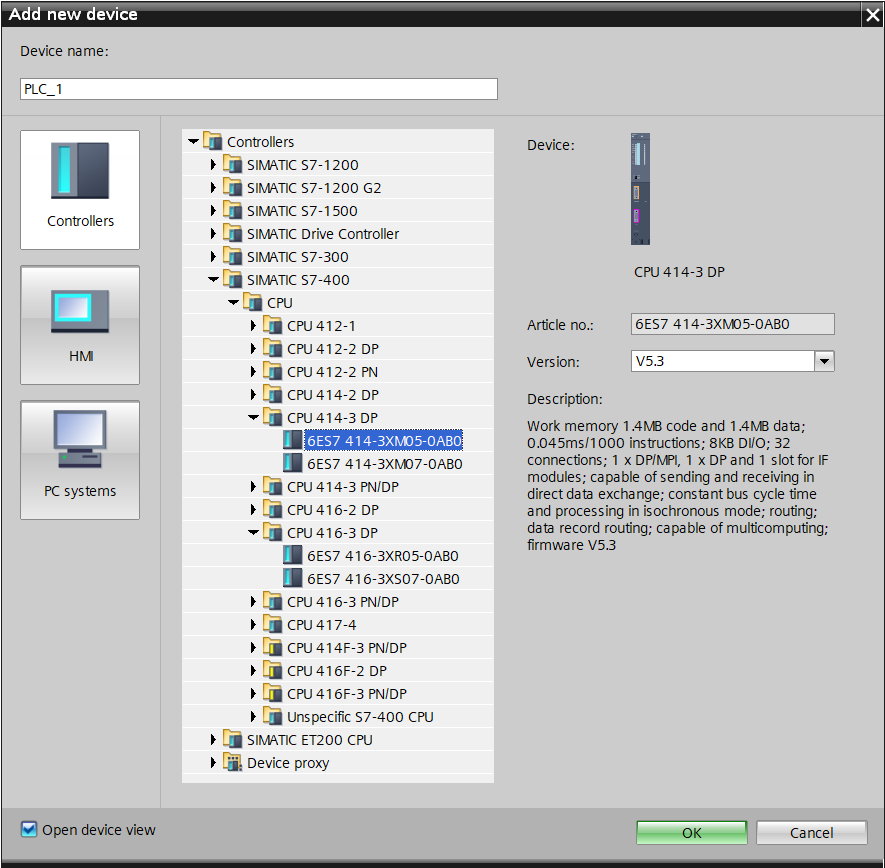

Запустите TIA Portal, в левой панели дважды кликните «Add new device». В появившемся окне, в разделе «Controllers», раскройте группу SIMATIC S7-400→CPU→CPU 414-3DP.

Двойным щелчком по пункту «6ES7 414-3XM05-0AB0» добавите процессор в проект.

По умолчанию будет выбрана стойка 6ES7 400-1TA01-0AA0, но можно заменить её на любую другую, например стойку UR2 6ES7 400-1JA01-0AA0 или стойку UR-2H 6ES7 400-2JA00-0AA0.

CPU так же можно заменить на любой другой из семейства S7-400, поддерживаемый TIA Portal, например процессор 6ES7 416-2XN05-0AB0, S7-400 CPU 412-1 6ES7 412-1XJ05-0AB0.

Следующий шаг — добавить блок питания. TIAPortal поддерживает как стандартные, так и резервируемые блоки питания, например с универсальным входом 24/48/60 V DC Siemens 6ES7 405-0RA02-0AA0, со входом 120/230В AC/DC 6ES7407-0DA02-0AA0 или выходом 10 А 6ES7407-0KA02-0AA0 PS407.

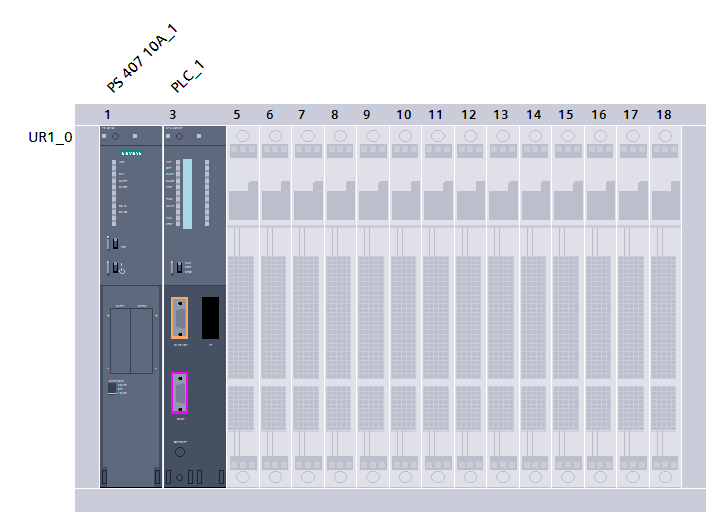

Настройка в TIA Portal Siemens 6ES7414-3XM05-0AB0

Так, как блок питания занимает два слота, возможно, придётся переместить процессор на один слот вправо.

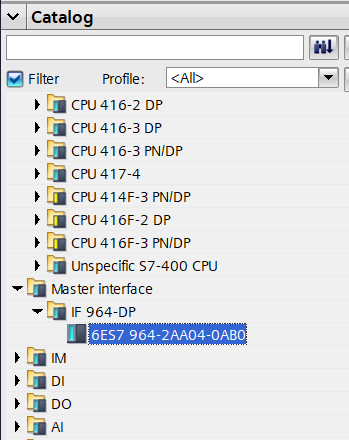

При необходимости можно добавить третий интерфейс Profibus, перетащив карту IF964-DP 6ES7 964-2AA04-0AB0 в свободный слот процессора.

Настройка в TIA Portal Siemens 6ES7414-3XM05-0AB0

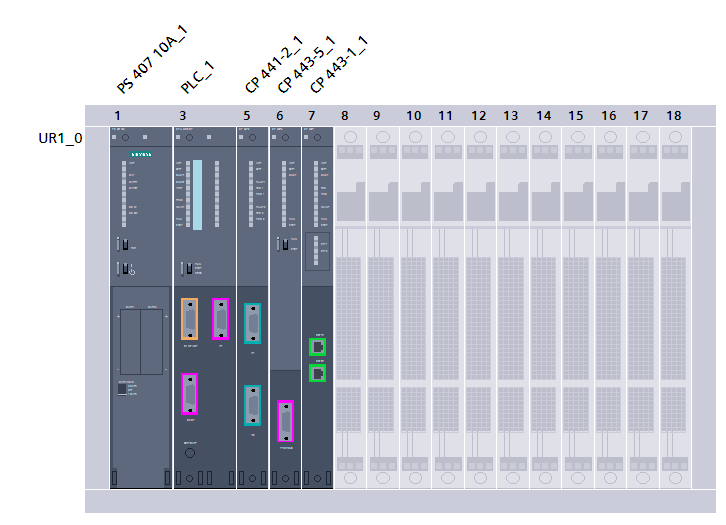

Далее можно добавить коммуникационный процессор CP 441-2 6ES7 441-2AA04-0AE0 с поддержкой протоколов RS232 и RS485 для связи с устройствами сторонних производителей. При этом, в зависимости от выбора протокола, может потребоваться интерфейсный модуль, например IF963 6ES7963-1AA00-0AA0 для RS-232.

При необходимости интенсивного обмена по интерфейсу Profibus, чтобы не занимать ресурсы CPU, используется дополнительный коммуникационный процессор — CP 443-5 BASIC 6GK7443-5FX02-0XE0 или CP 443-5 Extended 6GK7443-5DX04-0XE0.

В случае, если система использует обмен по сети Profinet или Industrial Ethernet, потребуется установка CP 443-1 6GK7443-1EX20-0XE0 или коммуникационного процессора 6GK7443-1EX30-0XE0.

Настройка в TIA Portal Siemens 6GK7443-1EX30-0XE0

После данного шага первичная настройка может быть завершена. Далее нужно назначить сети физическим интерфейсам и настроить адреса.

При необходимости, если требуется интенсивная отладка программы, в процессор устанавливается RAM карта памяти, например 6ES7952-1AL00-0AA0 объёмом 2МБ, 6ES7952-1AH00-0AA0 объёмом 1МБ или 6ES7952-1AY00-0AA0 на 64 МБ для хранения больших объёмов данных. Так же существуют аналоги данных карт производства фирмы Helmholz: 700-952-1AL00 на 4МБ.

Для постоянного хранения программы и данных применяются FLASH карты памяти: 6ES7 952-1KS00-0AA0 5V Flash EPROM, 16 Mbyte, 6ES7 952-1KL00-0AA0 объем 2 МБ.

При необходимости в шасси могут устанавливаться модули дискретного ввода 6ES7421-1BL00-0AA0 SM 421 32x24VDC и вывода SM 422 32DO 6ES7 422-1BL00-0AA0.

Если требуется оперировать аналоговыми величинами, такими, как ток, напряжение и сопротивление, используются аналоговые модули расширения: 8 AI, 13 BIT U/I/R 6ES7 431-1KF00-0AB0, 6ES7432-1HF00-0AB0 SM432 8AO 13бит U/I.

Детали

Состояние	Б/у

FAQs

Часто задаваемые вопросы по центральному процессору CPU 414‑3 (6ES7414‑3XM05‑0AB0)

Как заменить батарею резервного питания и что произойдёт, если она разрядится?

Батарея (обычно литиевая, тип CR17450 или аналогичная) вставляется в отсек на передней панели. При её разряде после выключения питания будут потеряны данные в RAM (текущие значения таймеров, счётчиков, флагов), часы реального времени, а также программа, если загрузочная память выполнена на RAM‑карте. Замену необходимо проводить при включённом питании CPU, чтобы не потерять эти данные. При использовании FLASH‑карты программа сохраняется, но часы и оперативные данные всё равно требуют батарейной поддержки.

Какую максимальную карту памяти поддерживает CPU и можно ли использовать современные FLASH‑карты?

CPU официально поддерживает карты памяти формата FLASH до 64 МБ и RAM до 64 МБ. Использование карт большего объёма (например, 128 МБ) не гарантирует работу — процессор может не распознать карту или загрузиться с ошибкой. Рекомендуется применять только оригинальные карты Siemens. Форматирование карты должно выполняться в CPU, а не на ПК.

Можно ли программировать этот процессор в TIA Portal?

Да, начиная с TIA Portal V13 SP1 процессор поддерживается. Однако может потребоваться миграция проекта из классического STEP 7. Старые функции, специфичные для S7‑400, обычно переносятся корректно. При первой загрузке в TIA Portal обязательно проверьте совместимость версий прошивки CPU и используемого программного обеспечения.

Как интерпретировать светодиоды BUSF, INTF и EXTF?

BUSF (красный) – ошибка шины PROFIBUS. Если горит постоянно – неисправна шина (обрыв, нет терминатора). Мигает – одно или несколько ведомых устройств не отвечают.
INTF (красный) – внутренняя ошибка CPU (сбой памяти, ошибка программы). Необходимо прочитать диагностический буфер.
EXTF (красный) – внешняя ошибка (отказ модуля в стойке, пропадание питания в стойке расширения). Часто требует проверки конфигурации оборудования. При загорании любого из этих индикаторов в первую очередь считывайте диагностический буфер в STEP 7.

Как добавить третий интерфейс PROFIBUS DP с помощью IF 964‑DP?

В слот IFM3 на передней панели установите модуль IF 964‑DP (6ES7 964‑2AA04‑0AB0). После этого в HW Config появится дополнительная подсеть DP. Назначьте адрес, скорость и конфигурацию ведомых. Питание модуль получает от процессора. После загрузки конфигурации третий порт работает независимо, что удобно для разделения технологических и полевых сетей.

Как выполнить полный сброс процессора (MRES)?

Переключатель режимов на передней панели переведите в положение MRES и удерживайте около 3 секунд, пока светодиод STOP не начнёт медленно мигать. Затем быстро переключите в RUN и снова в MRES. CPU полностью очистит рабочую память и перезагрузится. Содержимое FLASH‑карты при этом не удаляется, но программа с неё автоматически не загружается — потребуется повторная загрузка проекта.

Можно ли использовать CPU в многопроцессорном режиме и как это настроить?

Да, до 4 процессоров можно установить в одну стойку UR1 или UR2. В HW Config в свойствах каждого CPU необходимо задать многопроцессорный режим и распределить модули ввода‑вывода по процессорам. Загрузка конфигурации выполняется одновременно на все CPU. При этом обмен данными между процессорами возможен через глобальные данные или специальные блоки.

Как обновить прошивку процессора?

Скачайте файл прошивки (.upd) с портала поддержки Siemens. Подключитесь к CPU через MPI или PROFIBUS, в STEP 7 выберите «PLC» → «Update Firmware». Укажите путь к файлу и запустите обновление. Процессор должен находиться в состоянии STOP, питание не отключать. После перезагрузки версия прошивки изменится. Рекомендуется обновлять прошивку только при необходимости (устранение известных ошибок, требование совместимости).

Какие версии операторских панелей совместимы с этим CPU?

Через встроенные интерфейсы MPI/PROFIBUS могут работать панели SIMATIC HMI серий OP, TP, MP, а также Comfort Panels (при настройке драйвера S7‑400). Современные панели на базе TIA Portal (Basic, Comfort) также поддерживают подключение, но может потребоваться настройка в проекте панели как «S7‑400». Прямого Ethernet‑порта нет, поэтому для связи по Ethernet нужен CP 443‑1.

Как правильно хранить и транспортировать CPU?

Храните процессор в антистатической упаковке при температуре от -40 до +70 °C. Избегайте мест с повышенной влажностью и конденсатом. Перед транспортировкой извлеките батарею и карту памяти, чтобы предотвратить их повреждение. При получении с длительного хранения проверьте состояние контактов и при необходимости обновите прошивку до последней стабильной версии.

Чем заменить этот процессор при выходе из строя?

Прямая замена — CPU 414‑3 PN/DP (например, 6ES7 414‑3EM07‑0AB0), который добавляет встроенный интерфейс PROFINET и имеет увеличенную память. При миграции потребуется адаптировать аппаратную конфигурацию и перекомпилировать программу в STEP 7 / TIA Portal. Для систем, где критичен только PROFIBUS, возможна замена на CPU 414‑5H (если требуется резервирование), либо на близкие по производительности CPU серии S7‑1500 (с заменой стоек).
