Schneider RM17UBE15 Single-Phase Voltage Relay

Описание

Schneider Electric RM17UBE15 — модульное реле контроля напряжения серии Zelio Control. Модель контролирует уровень напряжения в однофазных сетях переменного тока и цепях постоянного тока, фиксируя выход параметров за установленные пределы.

Устройство выполняет контроль пониженного и повышенного напряжения без использования отдельного источника питания. При возникновении аварийного режима реле переключает выходной контакт, что позволяет использовать его в схемах сигнализации, защиты оборудования и автоматического отключения нагрузки.

RM17UBE15 устанавливается на стандартную DIN-рейку и применяется в шкафах автоматизации, распределительных щитах, насосных станциях, системах вентиляции и инженерных сетях зданий.

Основные технические характеристики:

Данные приведены по технической документации Schneider Electric.

Конструктивные особенности:

• контроль повышенного напряжения;
• контроль пониженного напряжения;
• работа в сетях AC и DC;
• один перекидной контакт 5 А;
• регулируемая задержка срабатывания;
• самопитание от контролируемой цепи;
• корпус шириной 17,5 мм;
• монтаж на DIN-рейку;
• светодиодная индикация состояния

Эксплуатационные параметры и условия монтажа:

RM17UBE15 устанавливается в распределительных щитах и шкафах управления. Контролируемое напряжение одновременно используется для питания устройства и измерения параметров сети.

Пороговые значения и время задержки настраиваются с лицевой панели. Задержка позволяет исключить ложные срабатывания при кратковременных отклонениях напряжения.

Схема подключения:

Контролируемая цепь:

• однофазные сети переменного тока;
• цепи постоянного тока;
• диапазон контроля 65–260 В.

Выход:

• 1 перекидной контакт (1 CO);
• нагрузка до 5 А;
• коммутация цепей управления и сигнализации.

Типовые применения:

• контроль питающего напряжения шкафов управления;
• насосные станции;
• вентиляционные установки;
• системы автоматизации зданий;
• распределительные щиты;
• системы резервного питания;
• управление контакторами и исполнительными механизмами;
• защита промышленного оборудования от отклонений напряжения.

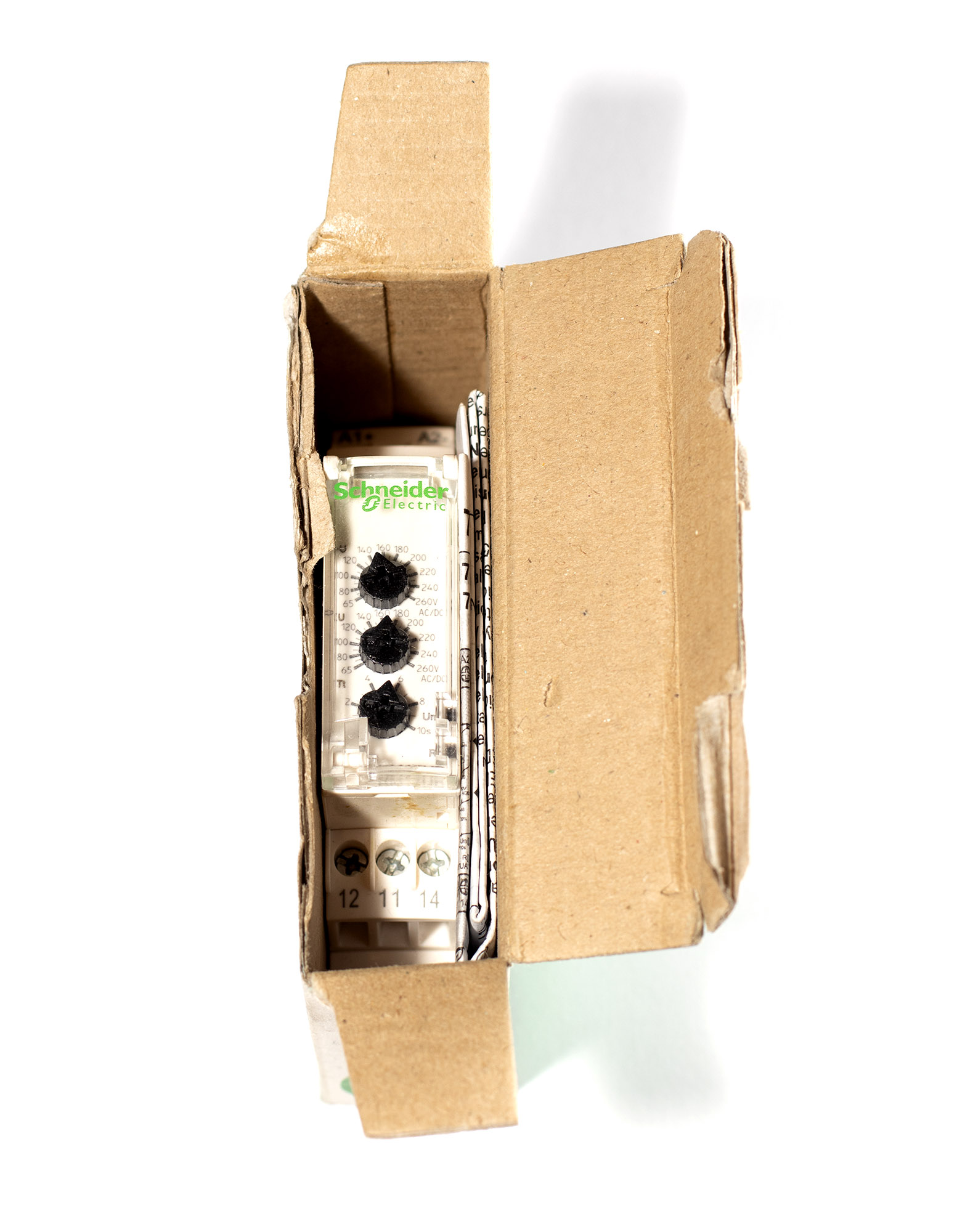

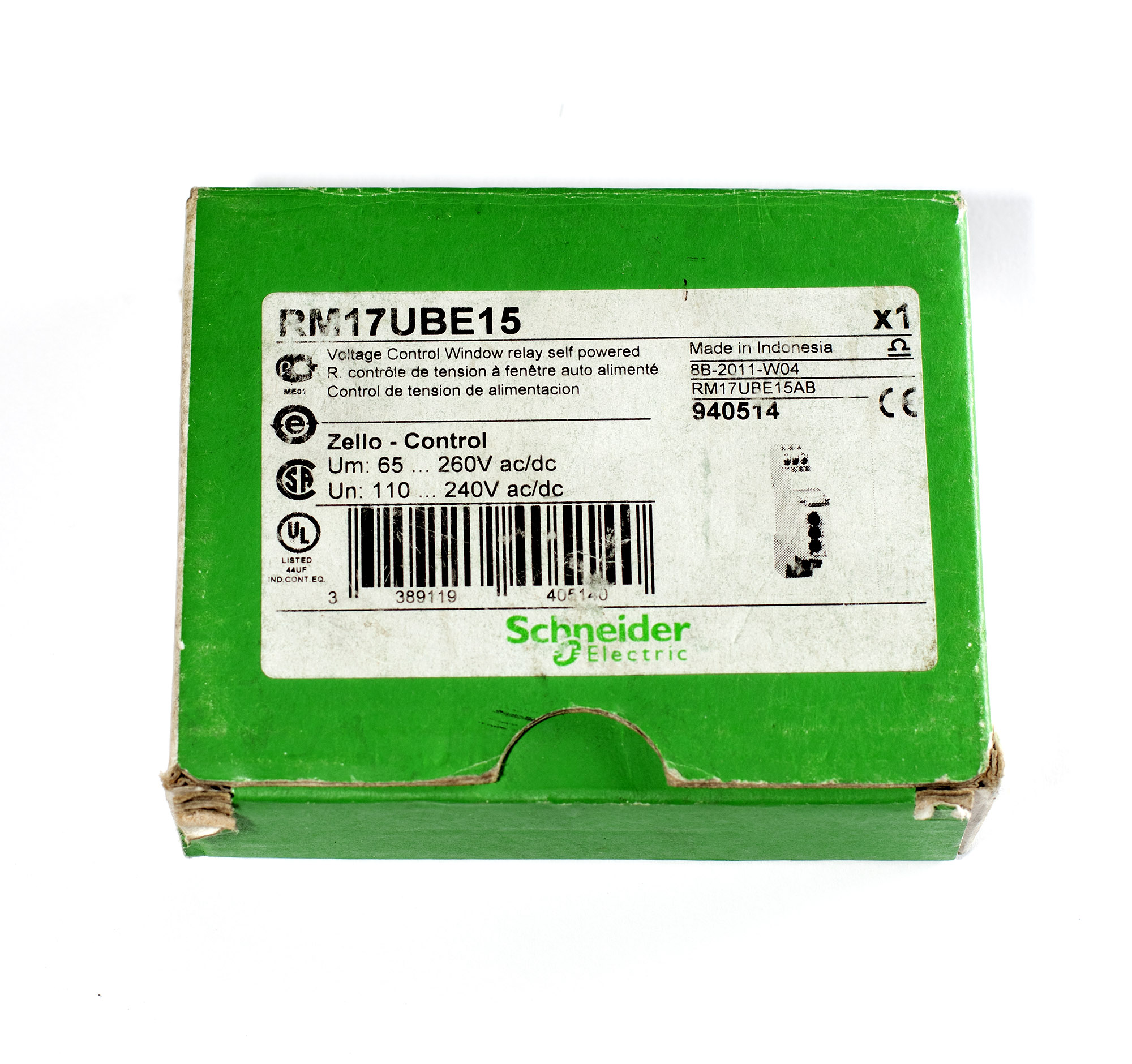

Комплектация:

• реле контроля напряжения Schneider Electric RM17UBE15;
• техническая документация;
• заводская упаковка.

Совместимые компоненты:

• контакторы Schneider Electric TeSys;
• автоматические выключатели Schneider Electric;
• контроллеры Modicon;
• панели автоматизации Harmony;
• шкафы управления промышленного назначения;
• системы автоматизации на базе оборудования Schneider Electric.

Дополнительная информация:

RM17UBE15 контролирует выход напряжения за верхний и нижний порог и формирует сигнал через перекидной контакт. Настройка времени задержки выполняется в диапазоне от 0,1 до 10 секунд. Корпус шириной 17,5 мм соответствует стандартному модульному формату для установки в электротехнические шкафы.
