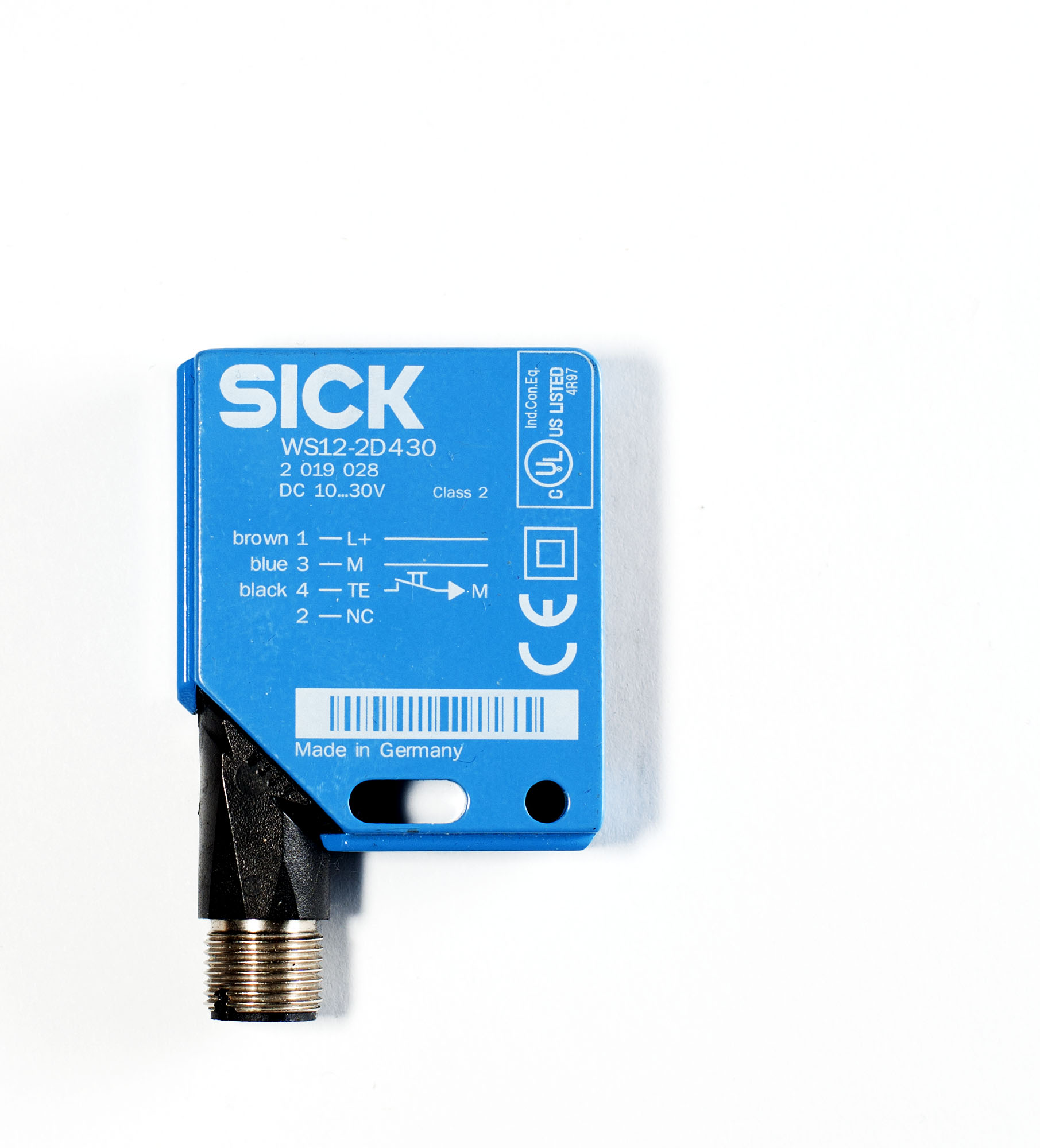

SICK WS12-2D430 (2019028) 30-430 мм, Push-Pull, M12

Цена по запросу

Фотоэлектрический датчик с подавлением фона, диапазон срабатывания 30–430 мм, красный светодиод 640 нм, выход Push-Pull (PNP/NPN), IO-Link 1.1.

Категории: Датчики, Оптические Бренд: Sick

Описание

SICK WS12-2D430 (артикул 2019028) фотоэлектрический датчик с подавлением фона серии W12-2. Предназначен для обнаружения объектов на расстоянии от 30 до 430 мм. Принцип работы основан на анализе отраженного светового сигнала с исключением влияния объектов, расположенных за установленной зоной контроля.
В качестве источника света используется красный светодиод с длиной волны 640 нм. Диаметр светового пятна на максимальной дистанции составляет около 12 мм. Настройка точки переключения выполняется с помощью функции Teach-in или через интерфейс IO-Link версии 1.1.
Датчик оснащен универсальным выходом Push-Pull с автоматическим определением режима PNP или NPN. Максимальный выходной ток составляет 100 мА. Поддерживаются режимы Light-ON и Dark-ON.
Корпус изготовлен из нержавеющей стали 1.4404 (AISI 316L). Степени защиты IP66, IP67 и IP69K позволяют использовать устройство в условиях воздействия пыли, влаги и струй воды высокого давления. Подключение выполняется через 4-контактный разъем M12.

Основные технические характеристики:

Параметр	Значение
Производитель	SICK AG
Серия	W12-2
Модель	WS12-2D430
Артикул	2019028
Тип устройства	Фотоэлектрический датчик с подавлением фона
Диапазон срабатывания	30…430 мм
Источник света	Красный светодиод (LED)
Длина волны	640 нм
Размер светового пятна на 430 мм	Ø 12 мм
Напряжение питания	10…30 В DC
Тип выхода	Push-Pull (PNP/NPN)
Максимальный выходной ток	100 мА
Режимы переключения	Light-ON / Dark-ON
Время отклика	≤ 500 мкс
Частота переключения	1000 Гц
Интерфейс связи	IO-Link V1.1
Подключение	M12, 4 контакта
Материал корпуса	Нержавеющая сталь 1.4404 (316L)
Степень защиты	IP66, IP67, IP69K
Размеры (Ш × В × Г)	12 × 42,5 × 27,5 мм
Масса	около 80 г
Рабочая температура	–40…+60 °C
Температура хранения	–40…+75 °C
Сертификация	CE, UL, ECOLAB
Страна происхождения	Германия

Эксплуатационные параметры и монтаж:

Рабочий диапазон температур составляет от –40 °C до +60 °C. Допустимая относительная влажность — до 95 % без образования конденсата.

Монтаж выполняется с использованием стандартных крепежных элементов. При установке нескольких датчиков рядом необходимо соблюдать рекомендации производителя по взаимному расположению для исключения оптических помех.

Схема подключения:

Подключение осуществляется через 4-контактный разъем M12.

Контакт	Назначение	Цвет провода
1	+10…30 В DC	Коричневый (BN)
2	Выход Q	Белый (WH)
3	0 В	Синий (BU)
4	IO-Link / Teach-in	Черный (BK)

Типовые применения:

Контроль наличия деталей на производственных линиях.
Определение положения изделий на конвейерах.
Счет объектов на транспортных системах.
Контроль заполнения емкостей и дозаторов.
Участки с регулярной санитарной обработкой оборудования.

Комплектация:

Фотоэлектрический датчик SICK WS12-2D430 (2019028).
Документация производителя.

Детали

Состояние	Новый, упаковка вскрыта

FAQs

Часто задаваемые вопросы о фотоэлектрическом датчике SICK WS12-2D430 (2019028)

Для каких объектов может использоваться SICK WS12-2D430?

Датчик применяется для обнаружения объектов из различных материалов, включая металл, пластик, бумагу, картон, стекло и упаковочные материалы. Возможность обнаружения зависит от свойств поверхности и условий эксплуатации.

Что означает функция подавления фона?

Подавление фона позволяет ограничить зону обнаружения и уменьшить влияние объектов, расположенных за контролируемой областью.

Как выполняется настройка точки срабатывания?

Настройка может осуществляться через вход Teach-in или посредством интерфейса IO-Link.

Для чего используется интерфейс IO-Link?

IO-Link применяется для параметрирования устройства, считывания диагностической информации и интеграции датчика в системы автоматизации.

Требуется ли IO-Link для работы датчика?

Нет. Датчик может работать как стандартное дискретное устройство без использования функций IO-Link.

Что означает выход Push-Pull?

Выход Push-Pull поддерживает подключение к входам систем управления, работающим по принципу PNP или NPN.

Можно ли изменять режим переключения?

Да. Поддерживаются режимы Light-ON и Dark-ON в соответствии с настройками устройства.

Какое питание требуется для работы датчика?

Для эксплуатации необходимо источник постоянного напряжения в диапазоне, указанном производителем.

Какие требования предъявляются к монтажу?

Датчик должен быть установлен таким образом, чтобы контролируемый объект находился в рабочей зоне обнаружения. При использовании нескольких датчиков рядом рекомендуется соблюдать расстояния, указанные в технической документации.

Можно ли использовать устройство во влажной среде?

Степени защиты корпуса IP66, IP67 и IP69K допускают эксплуатацию в условиях воздействия пыли, влаги и водяных струй в пределах заявленных характеристик.

Из какого материала изготовлен корпус?

Корпус выполнен из нержавеющей стали 1.4404 (AISI 316L).

Как выполняется электрическое подключение?

Подключение осуществляется через стандартный 4-контактный разъём M12.

Допускается ли использование датчика при отрицательных температурах?

Эксплуатация допускается в пределах рабочего температурного диапазона, указанного в технической документации.

Какие устройства могут использоваться совместно с WS12-2D430?

Для подключения и настройки могут применяться кабели M12, устройства IO-Link Master и монтажные аксессуары, совместимые с серией W12-2.

В каких системах применяется данный датчик?

Устройство используется в системах автоматизации для контроля наличия объектов, определения положения изделий, подсчёта объектов и других задач дискретного обнаружения.
