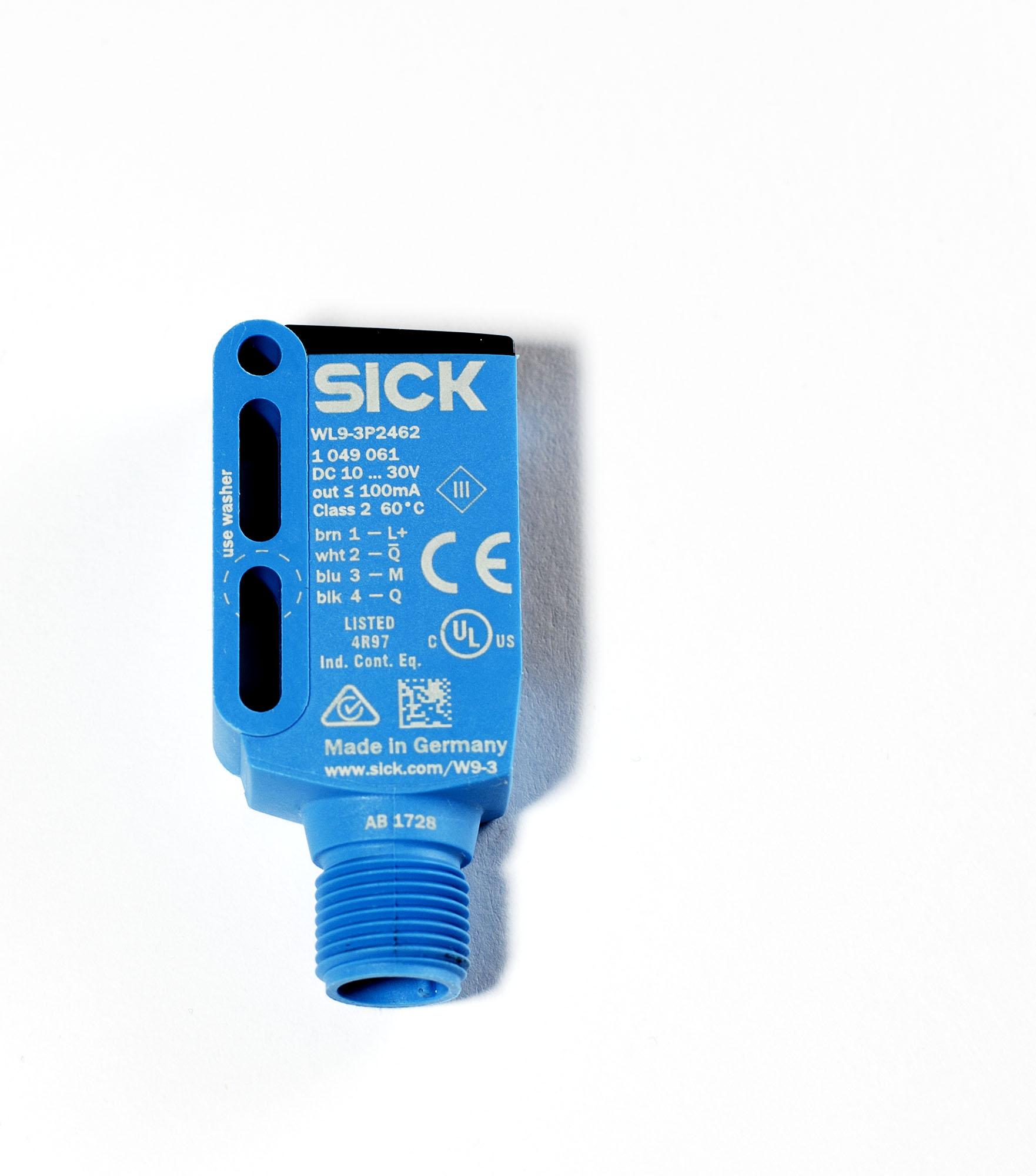

Sick Photoelectric WL9-3P2462 1049061 датчик IP67

Цена по запросу

Фотоэлектрический датчик SICK WL9-3P2462, ретрорефлекторный сенсор с автоколлимацией, PNP выход, дальность до 8 м, питание 10–30 В DC, IP67.

Категории: Датчики, Оптические Бренд: Sick

Описание

SICK WL9-3P2462 (артикул 1049061) промышленный фотоэлектрический датчик ретрорефлекторного типа с функцией автоколлимации, предназначенный для точного обнаружения объектов в автоматизированных системах управления и производственном оборудовании. В отличие от стандартных ретрорефлекторных датчиков, конструкция с автоколлимацией позволяет надежно обнаруживать прозрачные объекты, включая стекло, прозрачную упаковку, пленку, PET-бутылки и другие материалы с высокой светопроницаемостью.

Датчик относится к серии W9-3 компании SICK и используется в производственных линиях, упаковочном оборудовании, системах сортировки и транспортировки продукции, где требуется стабильное срабатывание при работе с прозрачными или полупрозрачными объектами. Принцип работы основан на передаче светового луча к специальному отражателю с последующим анализом возвращенного сигнала. При появлении объекта между датчиком и отражателем выход переключается.

Модель выполнена в компактном прямоугольном корпусе промышленного исполнения. Для настройки предусмотрен встроенный регулятор чувствительности. На корпусе размещены светодиодные индикаторы состояния питания и коммутационного выхода. Подключение выполняется через стандартный разъем M8.

Основные технические характеристики:

Параметр	Значение
Производитель	SICK AG
Серия	W9-3
Артикул	WL9-3P2462
Код производителя	1049061
Тип устройства	Фотоэлектрический датчик
Принцип действия	Ретрорефлекторный с автоколлимацией
Обнаружение прозрачных объектов	Да
Источник света	Светодиод красного света
Дальность действия	до 8 м
Напряжение питания	10…30 В DC
Тип выхода	PNP
Количество выходов	1
Максимальный выходной ток	100 мА
Время отклика	≤ 1 мс
Частота переключения	до 500 Гц
Настройка чувствительности	Потенциометр
Подключение	M8, 4 контакта
Материал корпуса	ABS / промышленный пластик
Степень защиты	IP67
Рабочая температура	-25…+55 °C
Температура хранения	-40…+70 °C
Сертификация	CE, UL

Эксплуатационные параметры и условия монтажа:

Датчик предназначен для непрерывной эксплуатации в составе промышленного оборудования. Корпус допускает установку в условиях производственной запыленности и воздействия влаги. Защита IP67 обеспечивает устойчивость к попаданию пыли и кратковременному контакту с водой.

Для корректной работы требуется установка совместимого отражателя. При монтаже необходимо обеспечить точное совмещение оптической оси датчика и отражателя. При эксплуатации рядом с силовым оборудованием рекомендуется использовать экранированный кабель.

Схема подключения:

Подключение выполняется через 4-контактный разъем M8.

Контакт	Назначение
Pin 1	+10…30 В DC
Pin 2	Дополнительная функция
Pin 3	0 В
Pin 4	Выход PNP

Принцип работы:

Излучатель направляет световой сигнал на отражатель.

Отраженный луч возвращается на встроенный приемник.

При появлении объекта луч прерывается или изменяется интенсивность сигнала.

Выход датчика переключается и передает сигнал системе управления.

Типовые применения:

Контроль прозрачной упаковки на конвейерных линиях.

Обнаружение стеклянной тары в пищевой промышленности.

Контроль PET-бутылок на линиях розлива.

Работа в упаковочных автоматах.

Системы сортировки и подсчета продукции.

Контроль наличия прозрачной пленки.

Автоматизация транспортных и логистических линий.

Информация для заказа и совместимые компоненты:

Артикул: WL9-3P2462 (1049061).

Отражатели SICK для серии W9.

Промышленные кабели M8 4-pin.

Модули PLC дискретного ввода 24 В.

Контроллеры Siemens, Omron, Beckhoff, Schneider Electric.

Монтажные кронштейны серии W9.

Детали

Состояние	Б/у

FAQs

FAQ для SICK WL9-3P2462 (1049061)

Что означает технология автоколлимации в датчике SICK WL9-3P2462?

Автоколлимация — оптический метод, при котором излучатель и приемник работают по специальной схеме формирования светового пучка через поляризационный фильтр и отражатель. Такая конструкция позволяет значительно точнее анализировать изменение светового сигнала и фиксировать объекты с высокой степенью прозрачности, которые обычные ретрорефлекторные датчики могут не обнаруживать.

Чем WL9-3P2462 отличается от стандартных фотоэлектрических датчиков?

Обычные оптические датчики часто испытывают сложности при работе с прозрачными материалами, поскольку луч частично проходит сквозь объект. В модели WL9-3P2462 используется специализированная оптическая схема, позволяющая корректно регистрировать:

прозрачный пластик
стеклянную тару
PET-упаковку
прозрачную термоусадочную пленку
тонкие полимерные материалы
блистерную упаковку

Какой отражатель требуется для корректной работы датчика?

Для нормальной работы необходим внешний отражатель с совместимыми оптическими характеристиками. При выборе учитывают:

рабочую дистанцию
размер объекта контроля
угол отражения
загрязненность окружающей среды
наличие внешней засветки

Использование неподходящего отражателя может привести к нестабильному переключению выхода.

Можно ли использовать датчик для обнаружения стеклянных бутылок?

Да. Конструкция датчика рассчитана на стабильную работу с прозрачной стеклянной тарой. Часто применяется для контроля:

бутылок на линиях розлива
стеклянных ампул
лабораторной стеклянной посуды
фармацевтической упаковки
пищевой стеклянной тары

При монтаже важно учитывать форму поверхности и возможное преломление света.

Как правильно выполнить юстировку датчика?

Для стабильного сигнала требуется точное совмещение оптической оси с отражателем. Последовательность настройки:

Установить датчик на кронштейн.
Закрепить отражатель строго напротив.
Подать питание.
Проверить индикацию приема отраженного сигнала.
Выполнить точную механическую корректировку положения.
Настроить чувствительность регулятором на корпусе.

Даже небольшое смещение может ухудшить стабильность обнаружения.

Какие причины вызывают нестабильное срабатывание?

Наиболее распространённые причины:

загрязнение отражателя
попадание пыли на линзу
неправильное положение датчика
вибрация монтажной поверхности
сильный внешний свет
использование неподходящего отражателя
повреждение кабеля подключения
нестабильное напряжение питания

При диагностике сначала проверяется оптический тракт.

Что означает режим PNP на выходе?

PNP означает коммутацию положительного потенциала при обнаружении объекта. После срабатывания на выходном контакте появляется напряжение питания, которое поступает на вход системы управления. Такой тип выхода используется в большинстве современных промышленных схем управления постоянного тока 24 В.

Какие особенности подключения через разъем M8?

Разъем M8 используется в компактных датчиках при ограниченном монтажном пространстве. При подключении необходимо учитывать:

правильную полярность питания
соответствие распиновки кабеля
качество фиксации разъема
степень защиты соединения после монтажа
радиус изгиба кабеля возле датчика

Некачественное соединение часто вызывает intermittent ошибки сигнала.

Допускается ли работа в загрязненной промышленной среде?

Корпус рассчитан на промышленную эксплуатацию, однако оптическая система чувствительна к загрязнению рабочей поверхности. Особенно критичны:

масляный туман
абразивная пыль
конденсат на линзе
химические испарения
постоянное загрязнение отражателя

В таких условиях требуется регулярная очистка оптики.

Как проверить исправность датчика при отказе линии?

Базовая диагностика обычно выполняется по следующей схеме:

измерение напряжения питания
проверка индикации питания
контроль состояния выходного сигнала мультиметром
проверка отражателя
проверка разъема M8
контроль переключения при перекрытии луча
визуальный осмотр линзы на загрязнение

Если выход не изменяет состояние, проверяется исправность фотоприемника.

Можно ли использовать датчик рядом с сервоприводами и инверторами?

Допускается, но необходимо учитывать электромагнитные помехи. Рекомендуется:

использовать экранированный кабель
разделять кабели питания двигателя и сигнальные линии
не прокладывать кабель параллельно силовым трассам
заземлять металлический шкаф автоматики
избегать прокладки рядом с силовыми контакторами

Помехи могут вызывать случайные переключения выхода.

Какие неисправности встречаются чаще всего?

При длительной эксплуатации обычно встречаются следующие проблемы:

механическое повреждение корпуса
повреждение кабеля M8
износ регулятора чувствительности
загрязнение линзы
повреждение коммутационного транзистора выхода
потеря чувствительности приемника
повреждение внутренних электронных компонентов из-за перенапряжения

Требуется ли периодическое обслуживание?

Для стабильной работы рекомендуется регулярная профилактика. Обычно выполняется:

очистка линзы
очистка отражателя
контроль крепления корпуса
проверка кабеля на излом
проверка качества соединения M8
контроль стабильности переключения выхода

Периодичность зависит от условий эксплуатации оборудования.

Где возникают проблемы при обнаружении прозрачной пленки?

При контроле тонких прозрачных материалов проблемы обычно возникают из-за изменения коэффициента пропускания света. На стабильность влияют:

толщина пленки
складки материала
загрязнение поверхности
высокая скорость движения материала
изменение угла прохождения луча
вибрация механизма подачи

В таких системах требуется особенно точная настройка чувствительности.

Можно ли выполнять компонентный ремонт датчика?

Конструкция датчика представляет собой герметичный электронный модуль. Обычно проверяют:

цепь питания
состояние выходного транзистора
исправность светодиодного индикатора
целостность кабельного соединения
состояние оптической системы
работоспособность электронной платы

При отказе внутренних оптических элементов ремонт часто экономически нецелесообразен.
