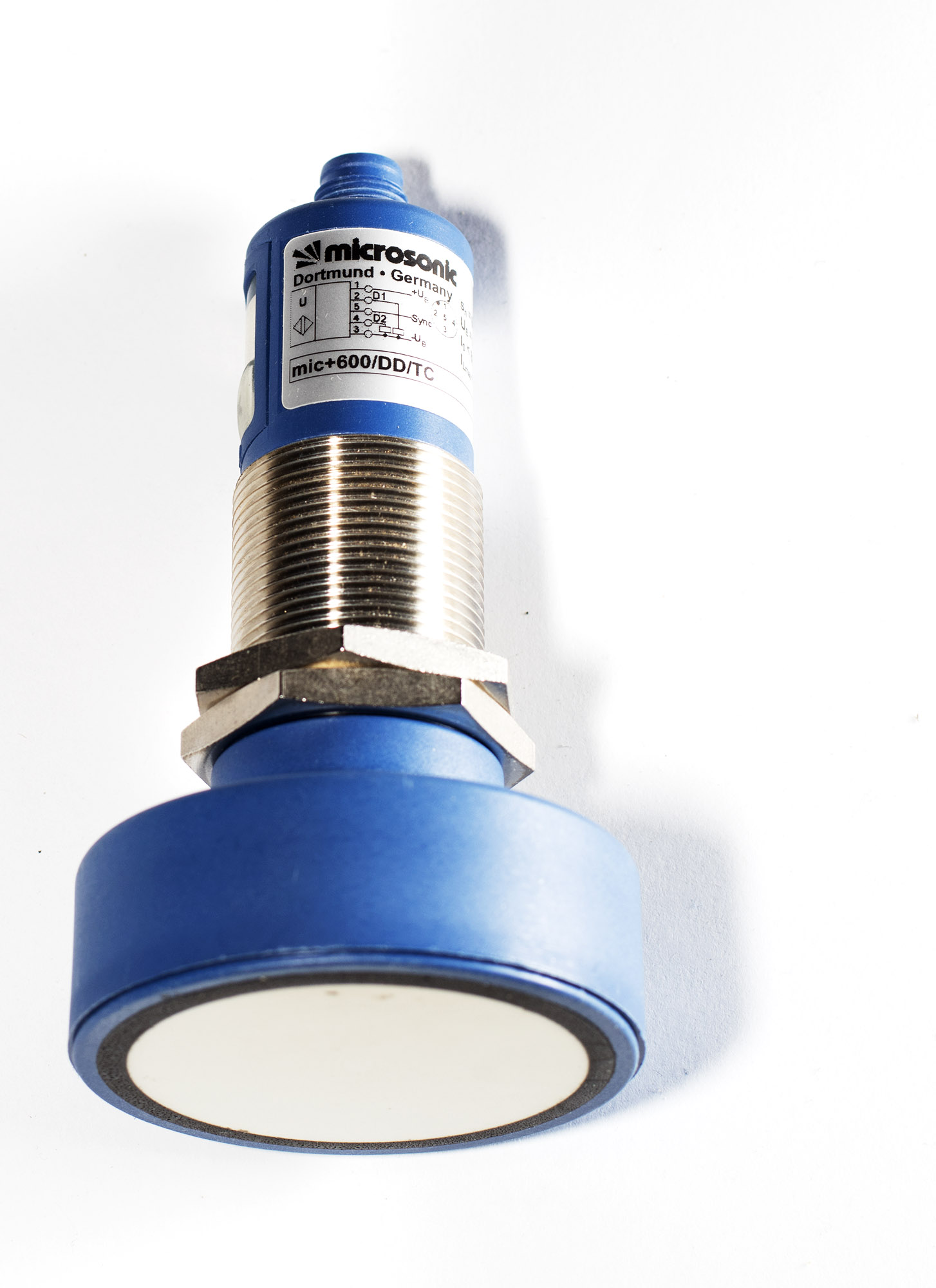

Ультразвуковой датчик MICROSONIC mic+600/DD/TC M30

Описание

MICROSONIC mic+600/DD/TC — это высокоточный промышленный ультразвуковой датчик серии mic+, предназначенный для бесконтактного измерения расстояния, обнаружения объектов и контроля уровня в системах промышленной автоматизации и управления движением. Датчик имеет цилиндрический корпус с резьбой M30 и обеспечивает максимальную дальность обнаружения до 8000 мм (при использовании отражателя), что делает его оптимальным выбором для крупных объектов: автоматизированных складов, портальной техники, промышленных резервуаров и тяжелого машиностроения.

Прибор работает на частоте 80 кГц и использует метод измерения времени распространения звукового импульса (эхо-метод), который обеспечивает высокую точность, невосприимчивость к цвету, прозрачности и блеску поверхности объекта. Благодаря интеллектуальной системе обработки сигнала, датчик эффективно работает в условиях запыленности и высокой влажности, где оптические системы оказываются бессильны.

Модель mic+600/DD/TC оснащена двумя независимыми PNP дискретными выходами (НО/НЗ), которые могут быть настроены на срабатывание при превышении заданного порога, в пределах «окна» или в режиме отражения от рефлектора. Конфигурация параметров возможна как через встроенные кнопки с LED-дисплеем (TouchControl), так и через ПК с помощью опционального адаптера LinkControl LCA-2 и специализированного ПО.

Датчик имеет степень защиты IP67, работает при температурах от -25 до +70 °C и устойчив к вибрациям и ударам, что гарантирует его долговечность даже в суровых производственных условиях.

Ключевые особенности и преимущества

• Ультразвуковая технология высокой точности: Датчик работает на частоте 80 кГц и измеряет расстояние методом измерения времени распространения звукового импульса. Это делает его невосприимчивым к цвету, блеску, прозрачности или текстуре поверхности объекта, обеспечивая надежное обнаружение даже в сложных условиях (запыленность, влажность, агрессивные среды).

• Сверхширокий диапазон измерения: При стандартном режиме работы дальность обнаружения составляет 600-6000 мм. При установке отражателя максимальный диапазон увеличивается до 8000 мм. Слепая зона составляет 600 мм.

• Высокая точность и стабильность измерений: Разрешение датчика достигает 0.18 мм, повторяемость составляет ±0.15% от полной шкалы. Встроенная температурная компенсация обеспечивает стабильные показания во всем рабочем диапазоне температур (-25…+70 °C) и сводит к минимуму погрешность, связанную с изменением скорости звука.

• Два программируемых PNP выхода: Модель оснащена двумя независимыми дискретными выходами типа PNP с максимальным током нагрузки 200 мА на канал. Каждый выход может быть настроен как нормально разомкнутый (НО) или нормально замкнутый (НЗ). Области применения: пороговая сигнализация (один объект), оконный режим (объект в заданном диапазоне), режим отражения от рефлектора (прерывание луча).

• Интуитивное управление и настройка (TouchControl): На корпусе датчика расположены два кнопки и трехразрядный LED-дисплей. С их помощью можно выполнить точную числовую настройку порогов срабатывания, задать режим работы выходов и провести процедуру обучения «Teach-in» без подключения к ПК. Это упрощает пусконаладку и последующую перенастройку прямо на объекте.

• Интеллектуальная настройка через ПК (LinkControl): С помощью опционального адаптера LCA-2 (артикул: lca-2) и бесплатного ПО LinkControl можно выполнить удаленное конфигурирование датчика, считывать измеренные значения в реальном времени в виде графиков и сохранять настройки для последующего клонирования на другие датчили.

• Поддержка промышленного стандарта IO-Link: Датчик оснащен интерфейсом IO-Link (версия 1.1). Это позволяет передавать измеренные значения с высоким разрешением, считывать параметры и диагностическую информацию, а также выполнять удаленную настройку датчика через контроллер, что идеально подходит для концепций Industry 4.0 и IIoT.

• Синхронизация нескольких датчиков: При установке до 10 датчиков в одном помещении, их можно синхронизировать через линию COM (пин 5 разъема M12). Это позволяет организовать их работу в мультиплексном режиме, исключая взаимное влияние и обеспечивая надежное измерение в ограниченном пространстве.

• Промышленная надежность и защита: Корпус из никелированной латуни имеет степень защиты IP67, что делает датчик устойчивым к пыли, влаге и воздействию водяных струй. Устройство работает при температурах от -25 до +70 °C и выдерживает вибрацию до 20g, что подтверждает его пригодность для использования на мобильной и крановой технике.

Технические характеристики

Ниже приведены детальные технические параметры ультразвукового датчика MICROSONIC mic+600/DD/TC.

Режимы работы и настройка

Режимы работы

Датчик поддерживает несколько режимов работы, которые настраиваются через меню TouchControl или ПК:

• Однопороговый режим (приближение к объекту): Выход срабатывает, когда расстояние до объекта становится меньше заданного порога (A1). Используется для контроля наличия объекта, подсчета, предотвращения столкновений.

• Однопороговый режим (удаление от объекта): Выход срабатывает, когда расстояние до объекта становится больше заданного порога (A1). Применяется для охранных систем, контроля выхода за пределы зоны.

• Оконный режим (внутри диапазона): Выход активен, когда расстояние до объекта находится в пределах заданного диапазона (A1 < distance < A2). Идеален для позиционирования объектов на конвейере, контроля уровня в резервуаре.

• Оконный режим (вне диапазона): Выход активен, когда расстояние до объекта находится вне заданного диапазона. Используется для контроля выхода за пределы безопасной зоны.

• Режим отражения от рефлектора (Reflective Barrier): Датчик работает в паре с отражателем. Обнаружение объекта происходит при прерывании ультразвукового луча между датчиком и рефлектором. Обеспечивает максимальную дальность до 8000 мм.

Настройка

1. Настройка через TouchControl (на корпусе):

• Числовая настройка (Numerical Configuration): Позволяет точно задать пороги срабатывания A1 и A2 в миллиметрах или сантиметрах с помощью двух кнопок и LED-дисплея.

• Обучение (Teach-in): При отсутствии объекта в зоне измерения или, наоборот, при его наличии, можно одним нажатием кнопки автоматически задать точку срабатывания. Функция значительно упрощает пусконаладку.

2. Настройка через ПК (LinkControl):

• Для удаленной настройки, визуализации и документирования параметров используется адаптер LCA-2 и ПО LinkControl.

• Возможности: считывание измеряемых значений в реальном времени в виде графиков, настройка всех параметров датчика, сохранение настроек в файл и их клонирование на другие датчики.

Расшифровка кода заказа

Код mic+600/DD/TC расшифровывается следующим образом:

Применение

Ультразвуковой датчик MICROSONIC mic+600/DD/TC находит широкое применение в различных отраслях промышленности и инфраструктурных проектах:

• Автоматизированные склады и логистика (WMS): Обнаружение объектов на паллетах, контроль загрузки/разгрузки стеллажей, управление кранами-штабелерами, предотвращение столкновений портальной техники.

• Управление уровнем жидкостей и сыпучих материалов: Бесконтактный контроль уровня воды в резервуарах, уровня зерна в бункерах, цемента в силосах. Благодаря дальности до 8 метров, датчик способен обслуживать крупные емкости.

• Промышленная автоматизация и машиностроение: Позиционирование захватов роботов, контроль натяжения полотна в упаковочных и текстильных машинах, подсчет прозрачных или темных предметов на конвейерных линиях.

• Тяжелая и карьерная техника: Мониторинг зазоров, контроль положения ковша экскаватора, автоматизация работы дробильных установок и грохотов (устойчивость к вибрациям до 20g).

• Горнодобывающая и цементная промышленность: Измерение уровня материала в шахтах, на конвейерах и в силосах в условиях экстремальной запыленности (ультразвук эффективно проникает через пыль).

• Сельское хозяйство и пищевая промышленность: Управление уровнем жидких и сыпучих продуктов в резервуарах (молоко, мука, сахар). IP67 позволяет проводить влажную санитарную обработку.

Важное примечание: при использовании датчика на максимальную дальность (8000 мм) требуется установка отражателя (рефлектора), например, UF-90/M30. При монтаже нескольких датчиков в одном помещении для исключения взаимных помех необходимо задействовать их функцию синхронизации по линии COM (пин 5). Опциональный адаптер LCA-2 для ПК позволяет выполнять тонкую настройку и диагностику датчика, но не является обязательным для базовой эксплуатации.
