6SE3214-0DA40 Siemens MICROMASTER Vector
Цена по запросу
Компактный частотный преобразователь для управления асинхронными двигателями. Мощность 1.5 кВт, вход 380-500 В (3-фазный), выходной ток 3.7-4.0 А
Описание

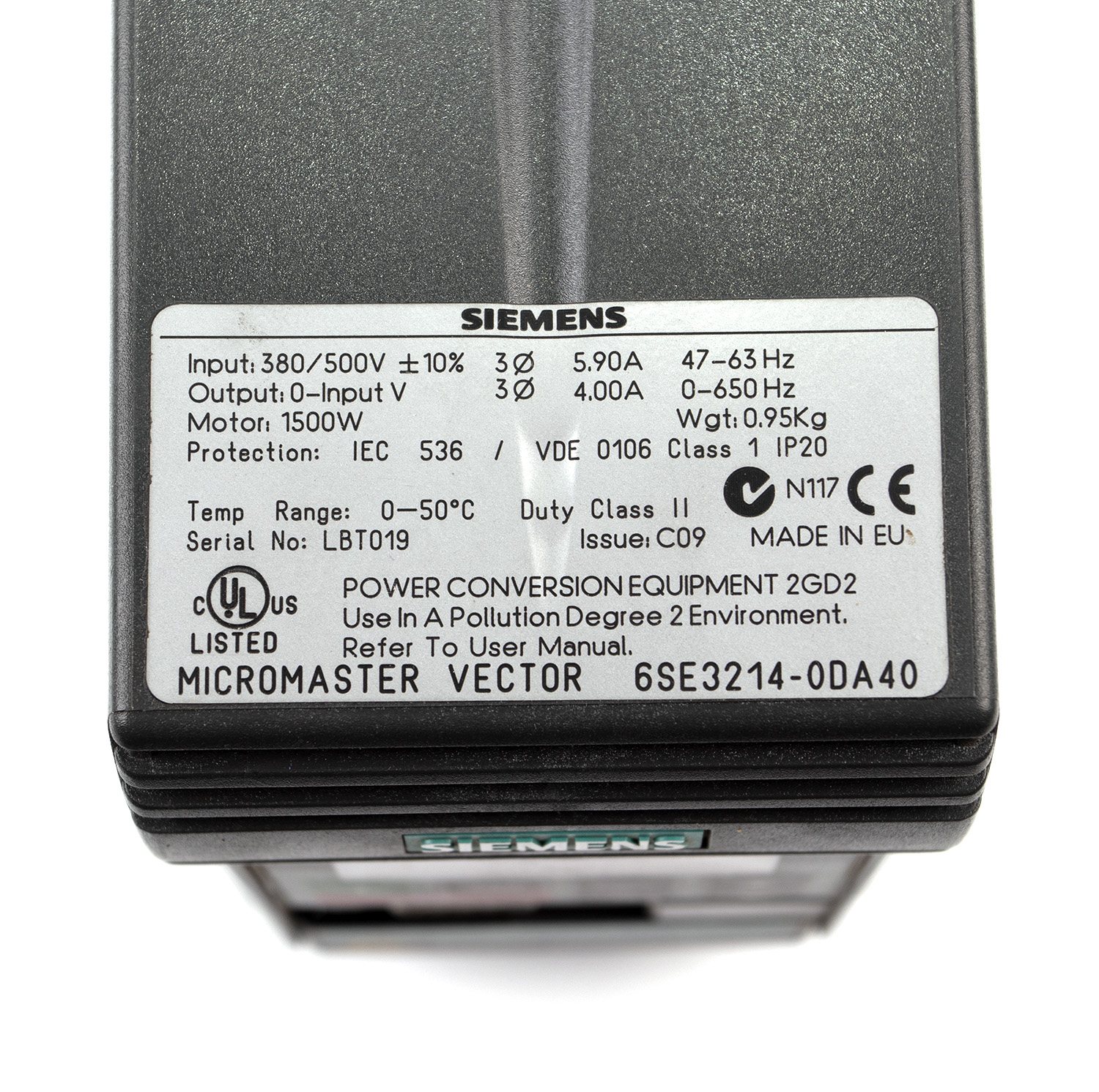

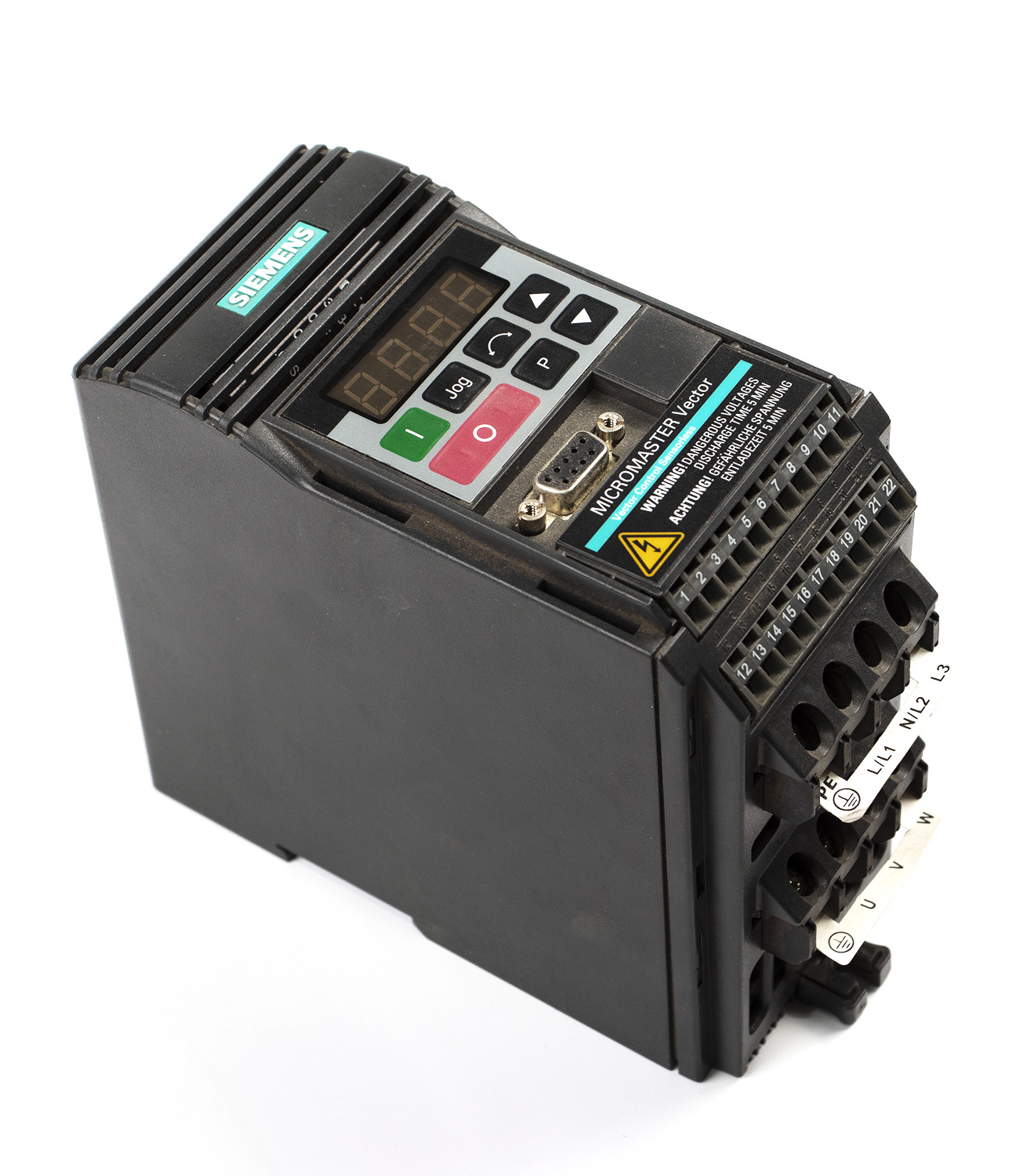

6SE3214-0DA40 компактный преобразователь частоты из серии MICROMASTER Vector, предназначенный для управления скоростью и моментом трехфазных асинхронных двигателей номинальной мощностью до 1.5 кВт в режиме постоянного момента. Устройство реализует бездатчиковое векторное управление, позволяющее точно регулировать частоту вращения двигателя в широком диапазоне. Преобразователь использует широтно-импульсную модуляцию (ШИМ) с микропроцессорным управлением, что обеспечивает высокую точность поддержания скорости даже при изменяющейся нагрузке.
Устройство поддерживает работу с режимами постоянного и переменного момента. При постоянном моменте допускается перегрузка 150% от номинала в течение 60 секунд или 200% в течение 3 секунд. Встроенный тормозной прерыватель позволяет рассеивать энергию торможения на внешний тормозной резистор, что обеспечивает эффективное торможение без увеличения напряжения в звене постоянного тока. Функция плавного пуска интегрирована в алгоритм управления: наращивание частоты и напряжения позволяет ограничить пусковые токи и исключить механические удары в трансмиссии.
Основные технические характеристики 6SE3214-0DA40:
| Параметр | Значение |
|---|---|
| Производитель / Серия | Siemens / MICROMASTER Vector (MMV150/3) |
| Артикул (Part Number) | 6SE3214-0DA40 |
| Номинальный выходной ток | 3.7 А (постоянный момент) / 4.0 А (переменный момент) |
| Номинальное напряжение питания | 380…500 В AC ±10% (3 фазы) |
| Мощность подключаемого двигателя | 1.5 кВт (при 400 В, постоянный момент) |
| Частота питающей сети | 50/60 Гц |
| Диапазон выходной частоты | 0…650 Гц |
| Перегрузочная способность | 150% в течение 60 с, 200% в течение 3 с |
| Тип управления | Бездатчиковое векторное (Sensorless Vector) / Вольт-частотное (V/f) |
| Встроенный тормозной прерыватель | Да (подключение внешнего тормозного резистора) |
| Степень защиты | IP20 |
| Диапазон рабочих температур | 0…+50 °C |
| Габаритные размеры (В x Ш x Г) | 175 x 73 x 141 мм |
| Масса | 0.75 кг |
Эксплуатационные параметры и условия монтажа:
Устройство рассчитано на эксплуатацию в нормальных условиях при температуре окружающей среды от 0°C до +50°C. Монтаж осуществляется на стену или панель внутри распределительного шкафа. Корпус имеет степень защиты IP20, поэтому установка вне помещений или в условиях повышенной влажности и запыленности не допускается. При монтаже необходимо обеспечить достаточное пространство для естественной вентиляции, особенно если работа предполагает частые циклы разгона или длительную нагрузку, близкую к номинальной.
Схема подключения
Подключение устройства выполняется в соответствии со стандартной схемой для трехфазных преобразователей частоты.
Силовая часть:
- Входные клеммы L1, L2, L3 подключаются к питающей трехфазной сети через автоматический выключатель.
- Выходные клеммы U, V, W подключаются непосредственно к обмоткам двигателя.
- Клемма защитного заземления (PE) в обязательном порядке соединяется с контуром заземления.
- При необходимости динамического торможения к клеммам B+/B- подключается внешний тормозной резистор с параметрами, рекомендуемыми производителем.
Цепи управления:
- Аналоговые и дискретные входы подключаются согласно выбранному режиму управления: местному (с панели) или дистанционному (от внешнего контроллера или кнопок).
- Для обмена данными с системами верхнего уровня предусмотрен интерфейс RS485 с поддержкой протоколов USS и Modbus RTU.
- Подключение к промышленной сети Profibus возможно через внешнюю коммуникационную плату (опция, устанавливаемая отдельно).
Рекомендации по подключению:
- Для защиты двигателя и самого преобразователя обязательно используйте автоматический выключатель защиты двигателя на входе.
- Кабели управления и силовые кабели должны прокладываться раздельно во избежание электромагнитных наводок.
- Длина моторного кабеля должна быть минимально возможной; при длинах свыше 50 метров рекомендуется установка выходных дросселей.
Органы управления и настройка:
Настройка параметров пуска и останова осуществляется с помощью встроенной панели управления или через внешний интерфейс настройки. Доступны цифровые и аналоговые входы для дистанционного задания частоты и приема команд «Пуск/Стоп». Возможность программирования времени разгона и торможения позволяет гибко настроить устройство под конкретный тип нагрузки, избегая гидравлических ударов в насосах и механических рывков в конвейерах.
Типовые применения:
6SE3214-0DA40 предназначен для управления машинами и механизмами, где требуется точное поддержание скорости или плавный пуск в щадящем для сети режиме:
- Насосы и вентиляторы (режим переменного момента)
- Конвейеры и транспортеры
- Станки и обрабатывающее оборудование
- Миксеры и мешалки
- Упаковочное оборудование
Так же существует модель 6SE3221-3DC40 на 5.5 кВт
Детали
| Состояние | Б/у |
|---|
FAQs
Часто задаваемые вопросы о Siemens 6SE3214-0DA40 MICROMASTER Vector
Подходит ли Siemens 6SE3214-0DA40 для управления стандартным асинхронным электродвигателем 1.5 кВт?
Да. Преобразователь рассчитан на работу с трехфазными асинхронными двигателями мощностью до 1.5 кВт при напряжении питания 380–500 В AC. Устройство оптимизировано для промышленных приводов, где требуется стабильное регулирование скорости и поддержание крутящего момента.Чем серия MICROMASTER Vector отличается от обычных частотных преобразователей с V/f управлением?
Главное отличие заключается в поддержке бездатчикового векторного управления (Sensorless Vector Control). В отличие от стандартного V/f режима, преобразователь способен точнее поддерживать обороты двигателя при переменной нагрузке и обеспечивает более высокий пусковой момент на низких скоростях.Можно ли использовать 6SE3214-0DA40 для насосов и вентиляторов?
Да, оборудование поддерживает режим переменного момента, который используется в насосных агрегатах, вентиляционных системах, компрессорах и других механизмах, где нагрузка зависит от скорости вращения двигателя. Это позволяет снизить энергопотребление и увеличить ресурс оборудования.Поддерживает ли преобразователь функцию быстрого торможения двигателя?
Да. В устройстве встроен тормозной прерыватель, который позволяет подключить внешний тормозной резистор. Это особенно важно для механизмов с быстрым остановом, высокой инерцией или частыми циклами разгона и торможения.Можно ли подключить преобразователь к PLC или промышленной системе автоматизации?
Да. Преобразователь оснащён интерфейсом RS485 и поддерживает протоколы промышленной связи USS и Modbus RTU. Для интеграции в сети автоматизации более высокого уровня может использоваться дополнительный коммуникационный модуль Profibus.Насколько устойчив 6SE3214-0DA40 к кратковременным перегрузкам?
Устройство рассчитано на промышленную эксплуатацию с повышенными пусковыми нагрузками. Допускается работа при перегрузке 150% от номинального тока в течение 60 секунд или кратковременная перегрузка 200% на протяжении 3 секунд, что важно при тяжелом пуске оборудования.Где рекомендуется устанавливать данный частотный преобразователь?
Монтаж выполняется внутри электротехнического шкафа или панели управления. Поскольку корпус имеет степень защиты IP20, устройство предназначено для эксплуатации в сухих помещениях без прямого воздействия влаги, агрессивной среды и производственной пыли.Поддерживает ли преобразователь плавный пуск двигателя?
Да. Алгоритмы управления позволяют плавно увеличивать частоту и напряжение на выходе, ограничивая пусковой ток. Это снижает механическую нагрузку на редукторы, муфты, насосные системы и другие элементы привода.Требуется ли дополнительная защита двигателя при подключении?
Рекомендуется использовать автоматический выключатель защиты двигателя или специализированную входную защитную автоматику. При длинных моторных кабелях дополнительно могут применяться выходные дроссели для уменьшения электромагнитных помех и защиты изоляции двигателя.В каких промышленных системах чаще всего применяется Siemens 6SE3214-0DA40?
Преобразователь используется в системах промышленного электропривода, где требуется регулирование скорости вращения электродвигателя:- конвейерные линии;
- насосные станции;
- вентиляционные установки;
- упаковочные машины;
- станки и производственные линии;
- смесители и мешалки;
- транспортировочное оборудование;
- системы автоматизации технологических процессов.
