Indramat TVM 1.2-50-220/300-W0-220/380 блок питания

Name: Indramat TVM 1.2-50-220/300-W0-220/380 блок питания
Brand: Indramat
SKU: 684
Price: 43350 RUB
Availability: InStock

43 350 ₽

Блок питания Indramat TVM 1.2-50-220/300-W0-220/380 серии TVM для сервосистем, вход 3×220–380 В AC, питание шины постоянного тока для приводов TDM.

Категория: Частотные преобразователи Бренд: Indramat

Описание

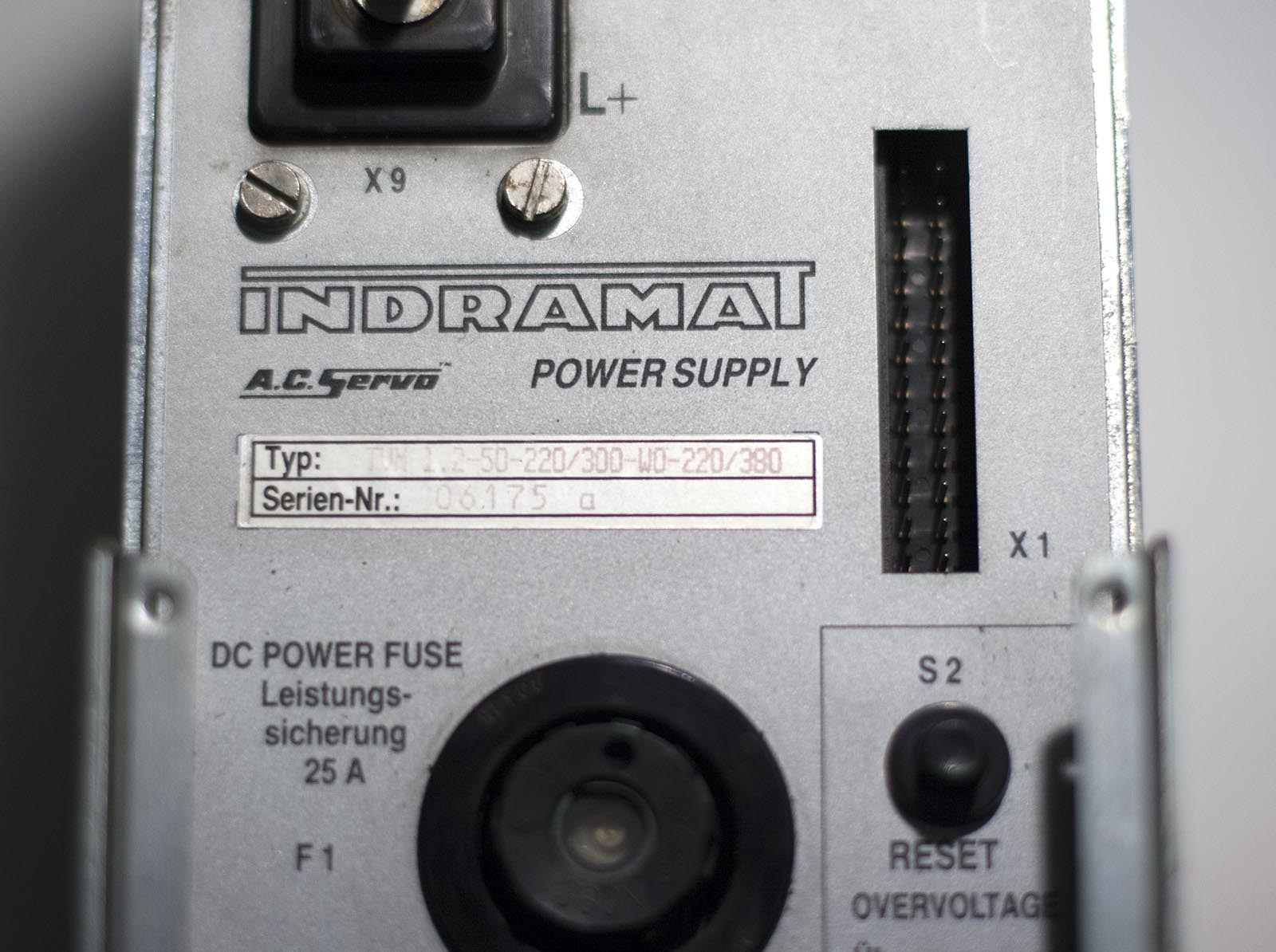

Indramat TVM 1.2-50-220/300-W0-220/380 (R911221600) блок питания (Power Supply Module) из серии TVM для систем сервоприводов Indramat (Bosch Rexroth). Устройство предназначено для преобразования трехфазного переменного напряжения в постоянное и питания подключенных сервоприводов и контроллеров.

Блок питания выполнен в металлическом корпусе для вертикального монтажа. Охлаждение — естественная конвекция (без вентилятора). Габаритные размеры: 320 × 390 × 100 мм, вес 14.62 кг.

Основные технические характеристики:

Параметр	Значение
Производитель	Indramat (Bosch Rexroth)
Серия / Семейство	TVM
Артикул (Part Number)	TVM 1.2-50-220/300-W0-220/380
MPN	R911221600
Тип устройства	Блок питания сервоприводов (Power Supply Module)
Выходное напряжение (DC Bus)	300 В DC
Выходной ток (номинальный)	50 А
Входное напряжение (основное)	3×220 В AC, 50…60 Гц
Напряжение управления (Control Electronics)	220/380 В AC, однофазное
Частота входного напряжения	50…60 Гц
Способ охлаждения	Естественная конвекция (без вентилятора)
Степень защиты	IP10
Монтаж	Вертикальный
Диапазон рабочих температур	+5…+45 °C (при номинальной нагрузке)
Максимальная рабочая температура	+55 °C (с понижением нагрузки)
Температура хранения/транспортировки	−30…+85 °C
Высота установки	0…1000 м
Класс влажности	F по DIN 40040
Класс изоляции	C
Минимальные зазоры (сверху/снизу)	80 мм
Габаритные размеры (Д × Ш × В)	320 × 390 × 100 мм
Вес (нетто)	14.62 кг
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Блок питания рассчитан на эксплуатацию в диапазоне температур от +5 до +45 °C при номинальной нагрузке. При температуре до +55 °C допускается работа с понижением выходной мощности (derating). Степень защиты IP10 предполагает установку в закрытый распределительный шкаф. Монтаж осуществляется вертикально. При установке необходимо обеспечить минимальные зазоры 80 мм сверху и снизу для естественной циркуляции воздуха. Высота установки — от 0 до 1000 м над уровнем моря.

Подключение к заземленной сети переменного тока выполняется напрямую. При подключении к незаземленной сети необходимо использовать разделительный трансформатор. Если напряжение питающей сети отличается от 220 В AC, для адаптации применяется автотрансформатор (до 20 кВА).

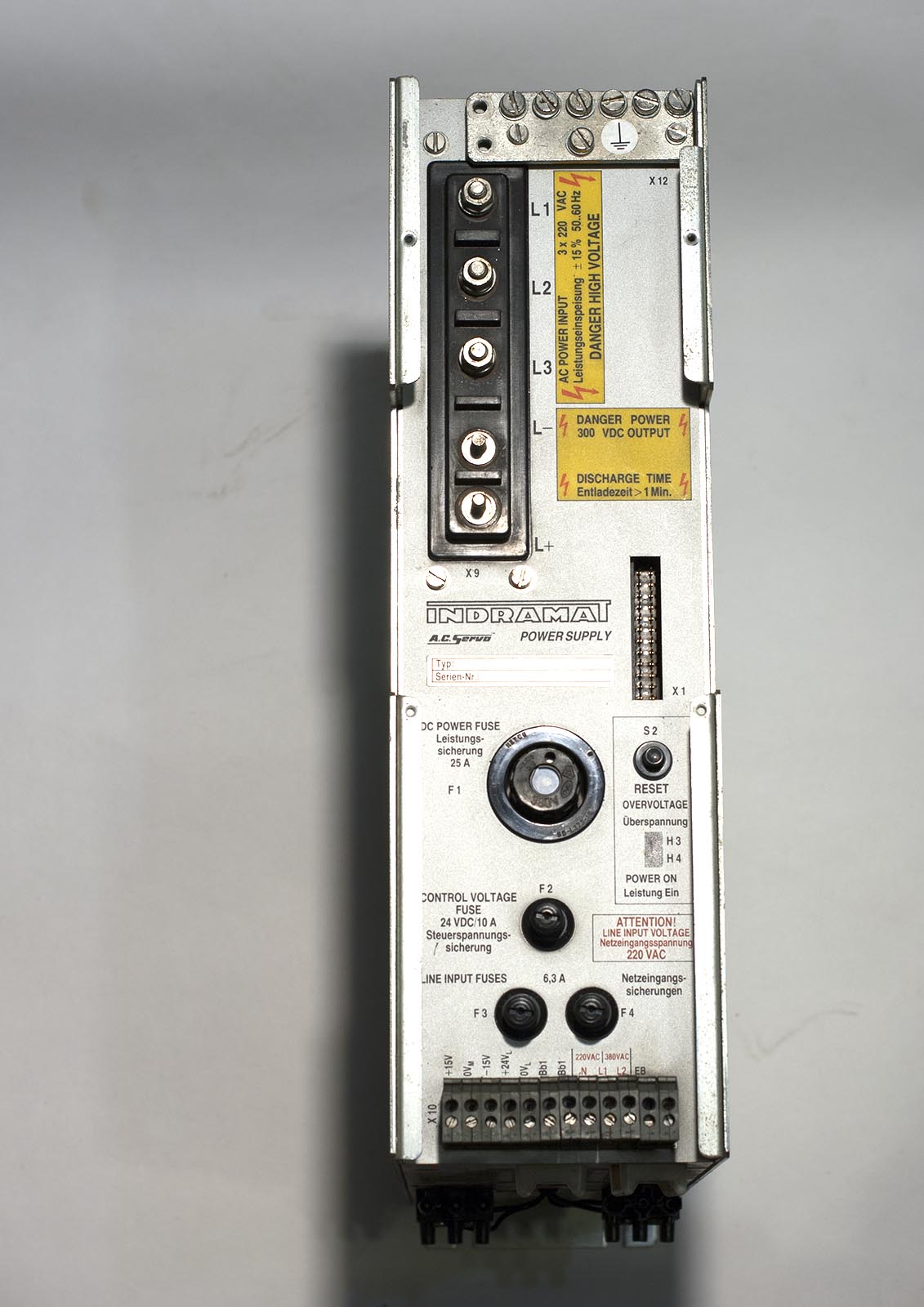

Схема подключения:

Вход/Выход	Назначение
Трехфазный вход (L1, L2, L3)	Основное питание 3×220 В AC, 50…60 Гц
Однофазный вход управления	Питание электроники управления 220/380 В AC
Выход DC Bus (+) / (-)	Питание сервоприводов 300 В DC, 50 А
Защитное заземление (PE)	Подключение к контуру заземления

Рекомендации по подключению:

При подключении к заземленной сети используйте прямое соединение.
При подключении к незаземленной сети обязательно применяйте разделительный трансформатор.
Для адаптации напряжения питающей сети используйте автотрансформатор Bosch Rexroth мощностью до 20 кВА.
Соблюдайте минимальные зазоры 80 мм сверху и снизу блока.
Монтаж и обслуживание должны выполняться только квалифицированным персоналом.

Типовые применения:

Блок питания TVM 1.2-50-220/300-W0-220/380 используется в системах сервоприводов Indramat (Bosch Rexroth) для питания:

Сервоприводы ANAX, DIAX02, DIAX03 — обеспечение питанием до 50 А.
Станки с ЧПУ — питание сервоприводов продольной, поперечной подачи и вспомогательных осей.
Роботизированные комплексы — питание сервоприводов манипуляторов.
Упаковочное и фасовочное оборудование — питание сервоприводов позиционирования.
Промышленные прессы и гибочные станки — питание сервоприводов главного привода.

Информация для заказа и связанные компоненты:

Наименование	Артикул / Модель
Блок питания TVM 1.2-50-220/300-W0-220/380	TVM 1.2-50-220/300-W0-220/380 (R911221600)
Сервопривод Indramat	TDM 1.2-50-300-W1
Автотрансформатор (до 20 кВА)	Заказывается отдельно
Разделительный трансформатор (до 10 кВА)	Заказывается отдельно

Детали

Состояние	Б/у

FAQs

Часто задаваемые вопросы о Indramat TVM 1.2-50-220/300-W0-220/380

Для чего используется блок питания Indramat TVM 1.2?

Устройство служит центральным источником питания постоянного тока для сервоусилителей Indramat. Оно преобразует трехфазное сетевое напряжение в общую DC-шину, от которой питаются сервоприводы, используемые в системах ЧПУ и промышленной автоматизации.

Является ли TVM 1.2-50-220/300-W0-220/380 самостоятельным сервоприводом?

Нет. Данная модель не управляет электродвигателем напрямую. Она обеспечивает питание сервоусилителей, которые, в свою очередь, отвечают за управление серводвигателями и выполнение команд системы управления.

С какими системами совместим блок питания?

Модуль предназначен для использования с сервосистемами Indramat, построенными на общей шине постоянного тока. Перед заменой рекомендуется проверить совместимость по серии оборудования, параметрам питающей сети и требованиям конкретной приводной системы.

Для каких отраслей подходит TVM 1.2?

Блок питания применяется в металлообрабатывающих станках, обрабатывающих центрах с ЧПУ, автоматических производственных линиях, упаковочном оборудовании, деревообрабатывающих станках, роботизированных комплексах и другом оборудовании, использующем многокоординатные сервоприводы.

Можно ли использовать один блок питания для нескольких осей?

Да. Одной из особенностей серии TVM является возможность питания нескольких сервоусилителей от общей шины постоянного тока. Такое решение упрощает построение многоосевых систем управления и позволяет сократить количество отдельных источников питания.

Какую функцию выполняет встроенная система поглощения энергии торможения?

Во время интенсивного торможения серводвигатели возвращают часть энергии обратно в шину постоянного тока. Встроенная система рассеивания предотвращает опасное повышение напряжения и способствует стабильной работе приводной системы без необходимости установки внешнего тормозного оборудования в типовых режимах эксплуатации.

Требуется ли настройка блока питания после установки?

После монтажа необходимо проверить правильность электрических соединений, соответствие параметров питающей сети и выполнить проверку всей приводной системы. Дополнительная настройка обычно выполняется совместно с сервоусилителями и системой управления оборудованием.

Какие признаки могут указывать на неисправность блока питания?

На возможные неисправности могут указывать отсутствие напряжения на общей DC-шине, аварийные сообщения приводов, невозможность запуска нескольких осей одновременно, нестабильная работа сервосистемы или срабатывание встроенных защит. Для точной диагностики рекомендуется проверить состояние питающей сети, соединительных кабелей и подключённых приводов.

Можно ли заменить TVM 1.2 без изменения программы ЧПУ?

Во многих случаях замена производится без корректировки управляющей программы, если устанавливается полностью совместимый модуль с аналогичными электрическими характеристиками. После установки рекомендуется выполнить проверку параметров всей приводной системы и убедиться в корректной работе всех осей.

На что обратить внимание при покупке бывшего в эксплуатации блока питания?

Перед приобретением рекомендуется проверить отсутствие следов перегрева, состояние силовых клемм, работоспособность цепей питания, исправность встроенной системы тормозного рассеивания энергии, а также убедиться, что модель соответствует существующей конфигурации сервосистемы.

Выполняете ли вы установку и подключение Indramat TVM 1.2?

Да. Мы выполняем установку, подключение, диагностику и настройку приводных систем Indramat, включая проверку силовых цепей, ввод оборудования в эксплуатацию, поиск неисправностей и восстановление работоспособности существующих систем автоматизации.

Возможен ли ремонт Indramat TVM 1.2-50-220/300-W0-220/380?

Да. При наличии неисправностей возможна диагностика электронных узлов, проверка силовой части, оценка состояния внутренних компонентов и ремонт блока питания при технической целесообразности восстановления.
