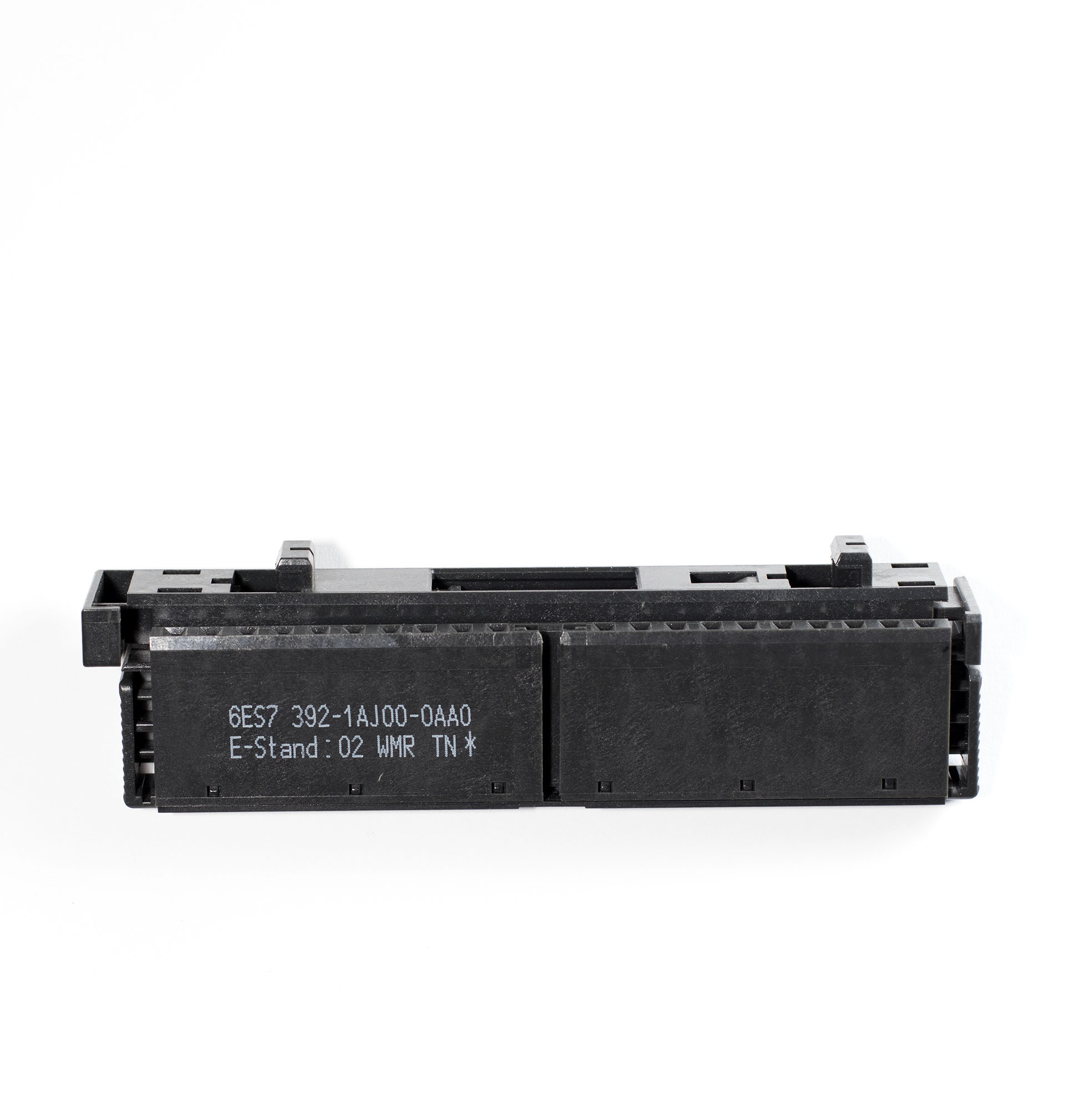

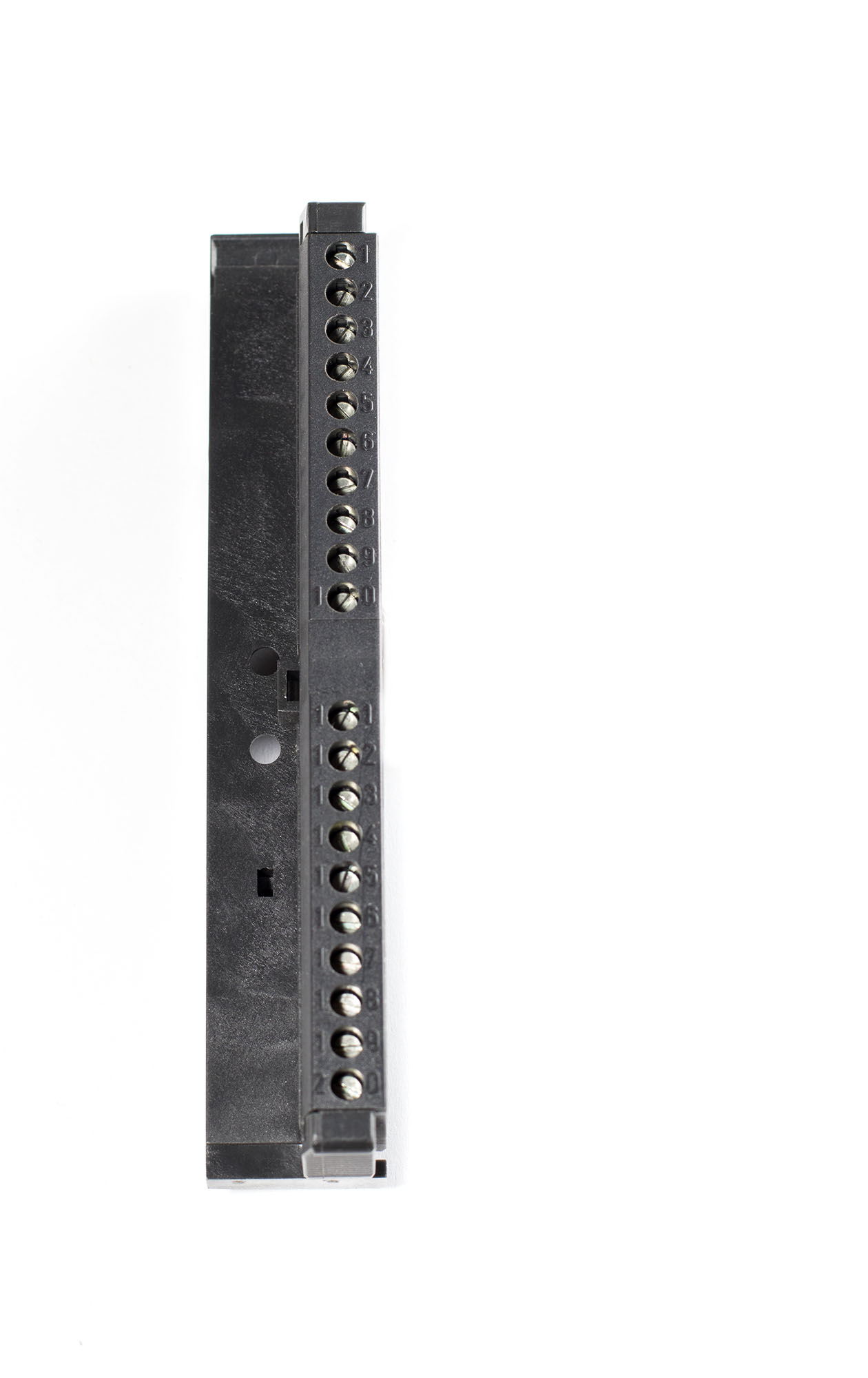

Siemens 6ES7392-1AJ00-0AA0 S7-300 20-полюсный

Для каких модулей предназначен 20-полюсный соединитель, и можно ли его использовать с 32-канальными модулями?

Соединитель на 20 контактов применяется с дискретными модулями на 16 каналов (например, SM 321 DI 16x24VDC, SM 322 DO 16x24VDC/0.5A), а также с некоторыми аналоговыми модулями на 4 или 8 каналов, где для всех сигналов хватает 20 выводов. Для 32‑канальных модулей требуется 40‑полюсный соединитель, так как 20‑полюсному просто не хватит контактов. Перед заказом обязательно проверьте документацию конкретного модуля: если на нём 20 контактов, значит, подойдёт 6ES7392‑1AJ00‑0AA0.

Как правильно затягивать винты, чтобы не повредить клемму?

Используйте только коническую отвёртку шириной лезвия 3–3.5 мм. Усилие затяжки должно быть в пределах 0.5–0.6 Н·м. Практический ориентир: как только провод перестал выдёргиваться при лёгком потягивании, сделайте ещё примерно четверть оборота. Слишком сильная затяжка срывает резьбу или ломает пластмассовый корпус клеммы.

Можно ли подключить гибкий многожильный провод без наконечника?

Прямое подключение гибкого провода без втулочного наконечника не рекомендуется. Отдельные жилы могут сминаться винтом неравномерно, создавая ненадёжный контакт или короткое замыкание с соседними клеммами. Обязательно опрессуйте конец провода изолированной или неизолированной втулкой подходящего размера (максимальная ширина втулки до 3.5 мм), а затем затягивайте винт.

Чем отличается этот 20-полюсный соединитель от пружинного аналога 6ES7392‑1BJ00‑0AA0?

У них разные типы зажимов. Данный соединитель – винтовой, требующий затяжки отвёрткой, что даёт жёсткую фиксацию и устойчивость к вибрациям. Пружинный вариант (1BJ00) монтируется без инструмента, просто вставлением провода, но может быть более чувствителен к изгибам провода и не позволяет так же надёжно зафиксировать два провода без специальных наконечников. Выбор зависит от условий эксплуатации: для вибронагруженных шкафов часто выбирают винтовой.

Как подключить два провода в одну клемму?

В одну винтовую клемму можно вставить до двух проводов суммарным сечением не более 2.5 мм², но только при условии, что оба провода объединены в один общий втулочный наконечник (например, Twin‑Ferrules). Просто вставить два отдельных провода без наконечника недопустимо – они не обеспечат надёжного контакта и могут выпасть.

Что делать, если сорвана резьба в винтовой клемме?

Ремонт в полевых условиях невозможен. Если винт перестал затягиваться, соединитель необходимо заменить. Чтобы избежать этого, всегда контролируйте момент затяжки и используйте исправную отвёртку. При плановом обслуживании проверяйте наличие люфтов и состояния резьбы.

Как настроить механическое кодирование, чтобы не перепутать соединители?

На корпусе соединителя есть пластмассовые вставки, которые можно вынуть и повернуть, создавая уникальную комбинацию для каждого слота. Ответная часть модуля имеет соответствующую вставку. Если комбинация не совпадает, соединитель не вставится. План кодирования обычно задают в проектной документации на шкаф.

Можно ли использовать соединитель в условиях повышенной вибрации?

Да, винтовые клеммы при правильной затяжке (0.5–0.6 Н·м) сами по себе довольно устойчивы. Дополнительно сам корпус соединителя фиксируется в модуле механической защёлкой, что предотвращает самопроизвольное разъединение. Тем не менее, при очень сильных вибрациях рекомендуется раз в год проверять момент затяжки наиболее ответственных цепей.

Какие минимальные и максимальные сечения провода допустимы?

Диапазон сечений – от 0.5 до 2.5 мм². Провод тоньше 0.5 мм² может не зажаться надёжно, а толще 2.5 мм² просто не войдёт в клемму. При необходимости подключить очень тонкие сигнальные проводники используйте переходные наконечники или промежуточные клеммные колодки.

Как извлечь соединитель из модуля, если он туго сидит?

Обесточьте стойку. Отожмите пластиковую защёлку, расположенную по центру верхней или нижней грани соединителя (в зависимости от ориентации модуля). Плавно потяните соединитель на себя без перекосов. Не применяйте острые предметы для поддевания – можно сломать фиксатор. Если соединитель «прикипел», аккуратно покачайте его вверх-вниз, не прилагая чрезмерных усилий.
