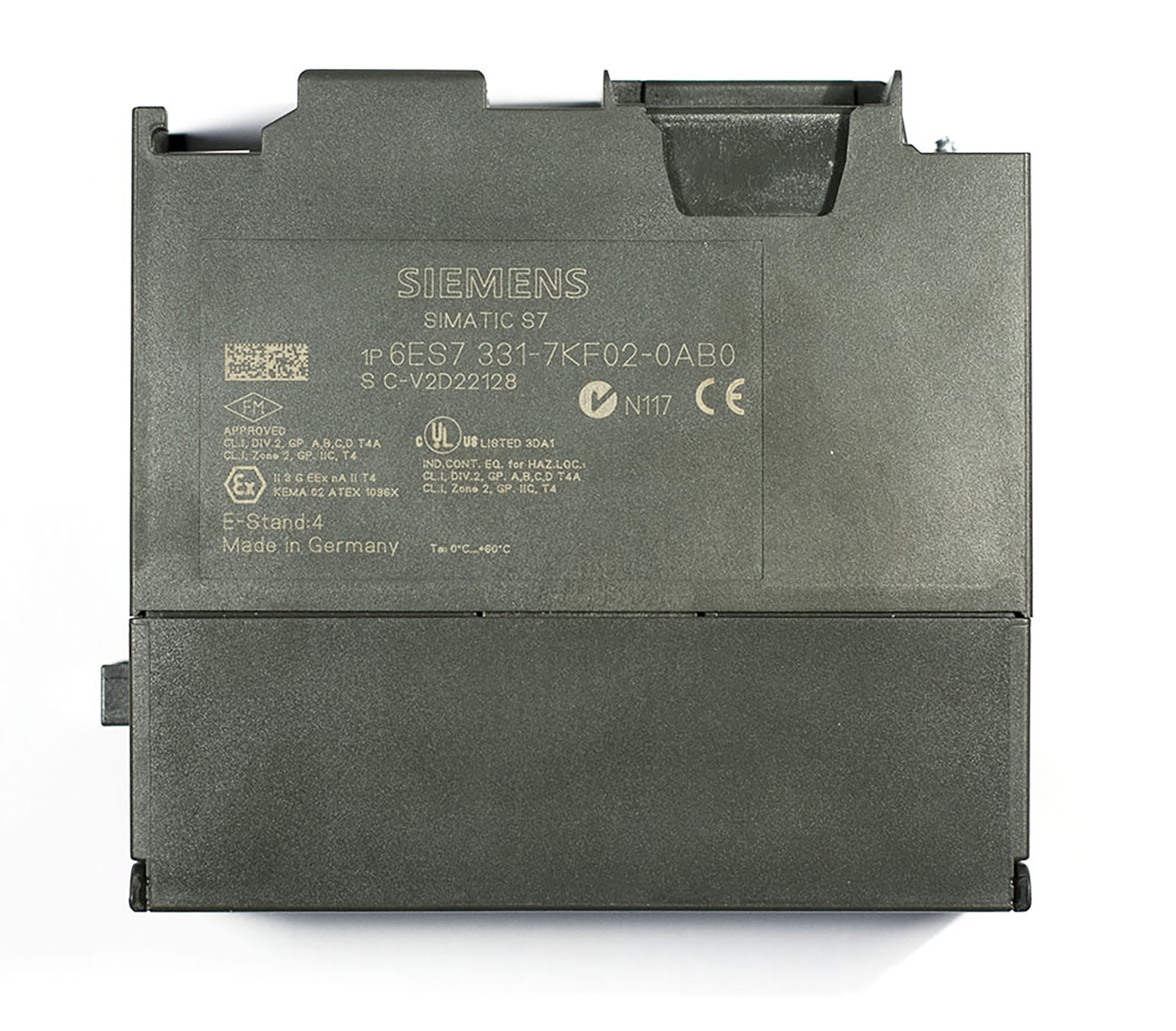

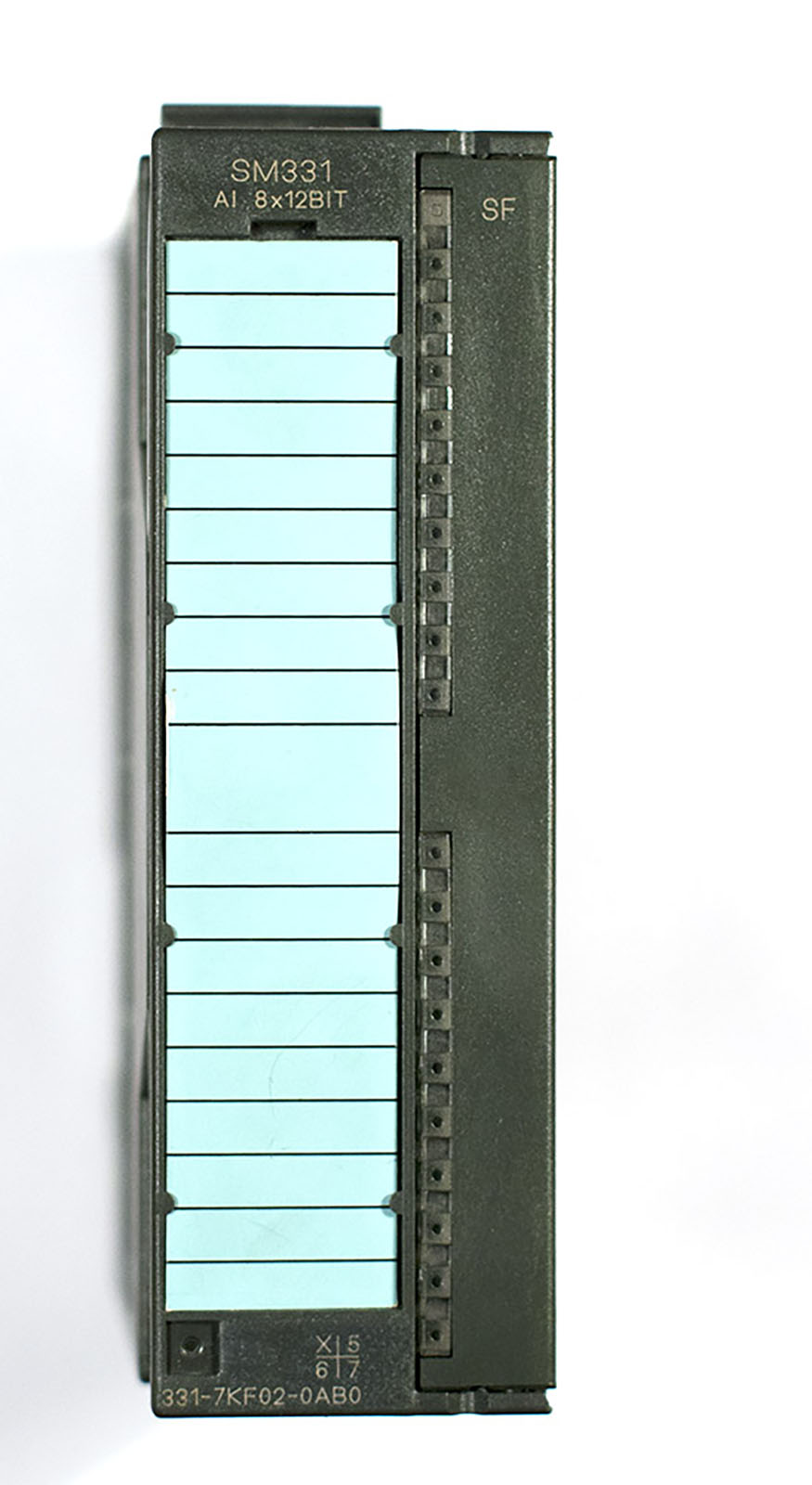

Siemens 6ES7331-7KF02-0AB0 SM331 8AI U/I/TC/RTD

Как правильно установить измерительные модули (range cards) и что будет, если перепутать позиции?

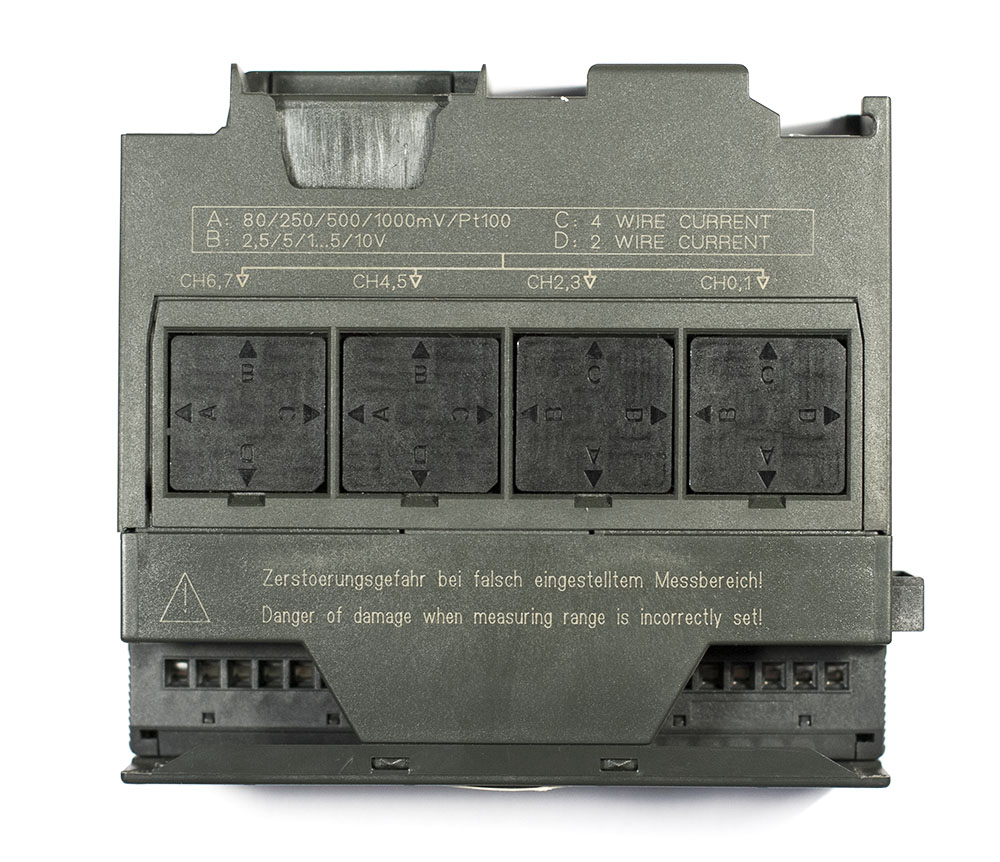

На боковой стенке модуля расположены четыре переставляемых блока (по одному на каждую группу из двух каналов). Каждый блок может быть установлен в позицию A, B, C или D, что определяет тип входного сигнала и схему подключения для соответствующей группы. Если физическая позиция не соответствует программной конфигурации, заданной в STEP 7, модуль фиксирует ошибку параметрирования, загорается светодиод SF, и все каналы группы перестают выдавать актуальные данные. Поэтому при замене модуля всегда переносите блоки на те же позиции, что были на старом.

Можно ли на одном модуле одновременно измерять напряжение, ток и подключать термосопротивления?

Да, каждая группа конфигурируется независимо. Например, группа 0 (каналы 0 и 1) может измерять напряжение ±10 В (позиция A), группа 1 (каналы 2 и 3) – ток 4…20 мА (позиция D), а группа 2 (каналы 4 и 5) – термопару. Однако при использовании термосопротивлений (RTD) в стандартном режиме доступно только 4 канала (по одному на группу), поскольку для трёх‑ или четырёхпроводной схемы требуются дополнительные контакты, и на все 8 каналов их не хватает.

Почему для RTD доступно только 4 канала, хотя модуль 8‑канальный?

При подключении термосопротивлений по 3‑ или 4‑проводной схеме на каждый датчик расходуется три или четыре клеммы соответственно. Всего у 20‑полюсного фронтального соединителя доступно 20 контактов. Одновременное обслуживание восьми RTD потребовало бы 24 или 32 контакта, что превышает возможности разъёма. Поэтому аппаратное ограничение — не более 4 каналов RTD.

Как диагностировать ошибку модуля, если горит красный светодиод SF?

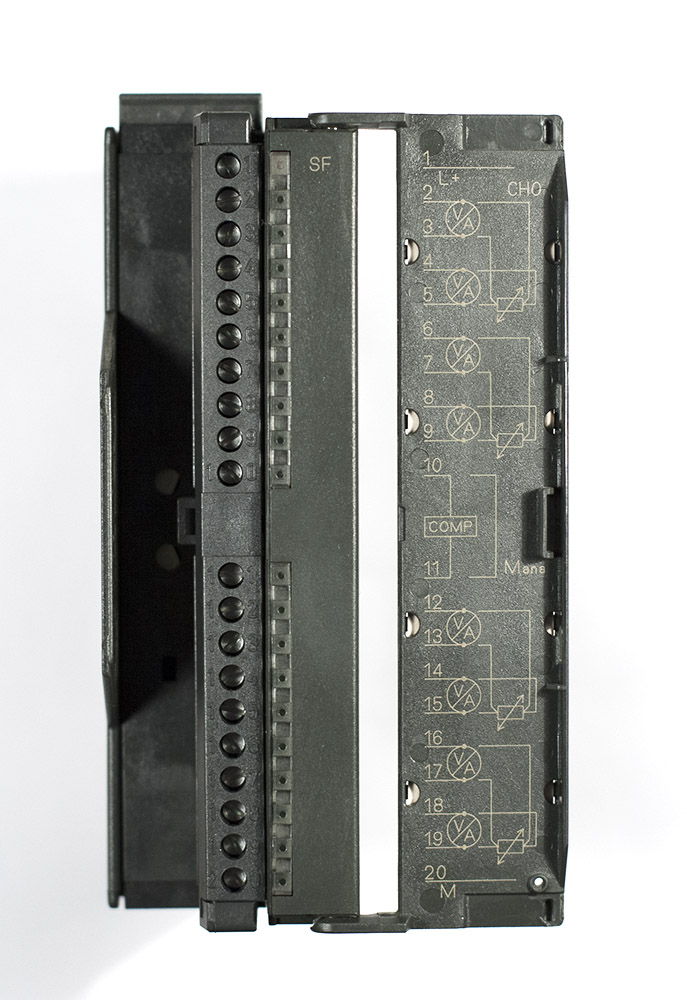

Светодиод SF (групповая ошибка) загорается при любой неисправности: отсутствие внешнего питания 24 В (клеммы L+/M), неверная позиция измерительного модуля, обрыв провода, выход сигнала за пределы диапазона или аппаратный сбой. Конкретную причину можно узнать, прочитав диагностический буфер центрального процессора в STEP 7 (HW Config → Online → Diagnostics). Без анализа буфера замена модуля «вслепую» не рекомендуется.

Как подключить термопару и настроить компенсацию холодного спая?

Термопара подключается непосредственно к входным клеммам группы с соблюдением полярности. В свойствах канала в STEP 7 необходимо выбрать тип термопары (например, K, J) и метод компенсации: внутренний (используется датчик температуры на клеммной колодке модуля) или внешний (отдельный канал с Pt100, расположенный в месте холодных спаев). При выборе внешней компенсации укажите номер канала, который измеряет температуру холодного спая.

Как заменить модуль в работающей системе ET 200M без остановки процесса?

Модуль поддерживает горячую замену (hot swap) только при использовании активных шинных модулей (Active Bus Modules) в станциях ET 200M. Перед извлечением старого модуля убедитесь, что он деактивирован в программе (если требуется), или просто извлеките его — каналы перейдут в безопасное состояние. После установки нового модуля (с идентичными позициями измерительных блоков) он автоматически переконфигурируется ведущим устройством. В стандартной локальной стойке S7‑300 замена под напряжением невозможна.

Как обновить встроенное программное обеспечение (прошивку) модуля?

Обновление прошивки выполняется через STEP 7. Скачайте файл прошивки (.upd) с портала Siemens. Подключитесь к CPU, выберите модуль в HW Config и запустите «PLC → Update Firmware». Процесс требует остановки CPU. После успешной загрузки модуль перезагрузится. Обновление не затрагивает пользовательские данные, но перед процедурой рекомендуется сохранить проект.

Можно ли использовать этот модуль с контроллерами S7‑1200/1500?

Прямая установка в стойку S7‑1200 или S7‑1500 невозможна из‑за другого механического и электрического интерфейса. Однако модуль может работать в составе станции ET 200M, которая подключается к S7‑1200/1500 по PROFIBUS DP или PROFINET IO через интерфейсный модуль IM 153. В этом случае он конфигурируется как удалённая периферия.

Что делать, если при включении питания модуль не определяется (SF горит, но каналы не работают)?

Прежде всего проверьте, подано ли внешнее питание 24 В на клеммы L+ и M фронтального соединителя — данный модуль требует внешнего питания для работы измерительных цепей. Убедитесь, что измерительные модули (range cards) вставлены правильно и не выпали. Проверьте в HW Config, что добавленный модуль имеет артикул именно 6ES7 331‑7KF02‑0AB0; ошибка в выборе типа модуля приводит к отказу параметрирования. Если всё верно, прочитайте диагностический буфер CPU для уточнения причины.

Как проверить точность измерения без демонтажа модуля?

Подключите к проверяемому входу калибратор или эталонный источник сигнала (напряжения, тока или сопротивления), задав точно известное значение в середине диапазона. Сравните показания в программе контроллера с ожидаемой величиной. Для токового входа 4…20 мА удобно использовать калибратор токовой петли. Модуль не требует периодической калибровки, но если расхождение превышает паспортную точность, это указывает на неисправность канала или помехи в линии.
