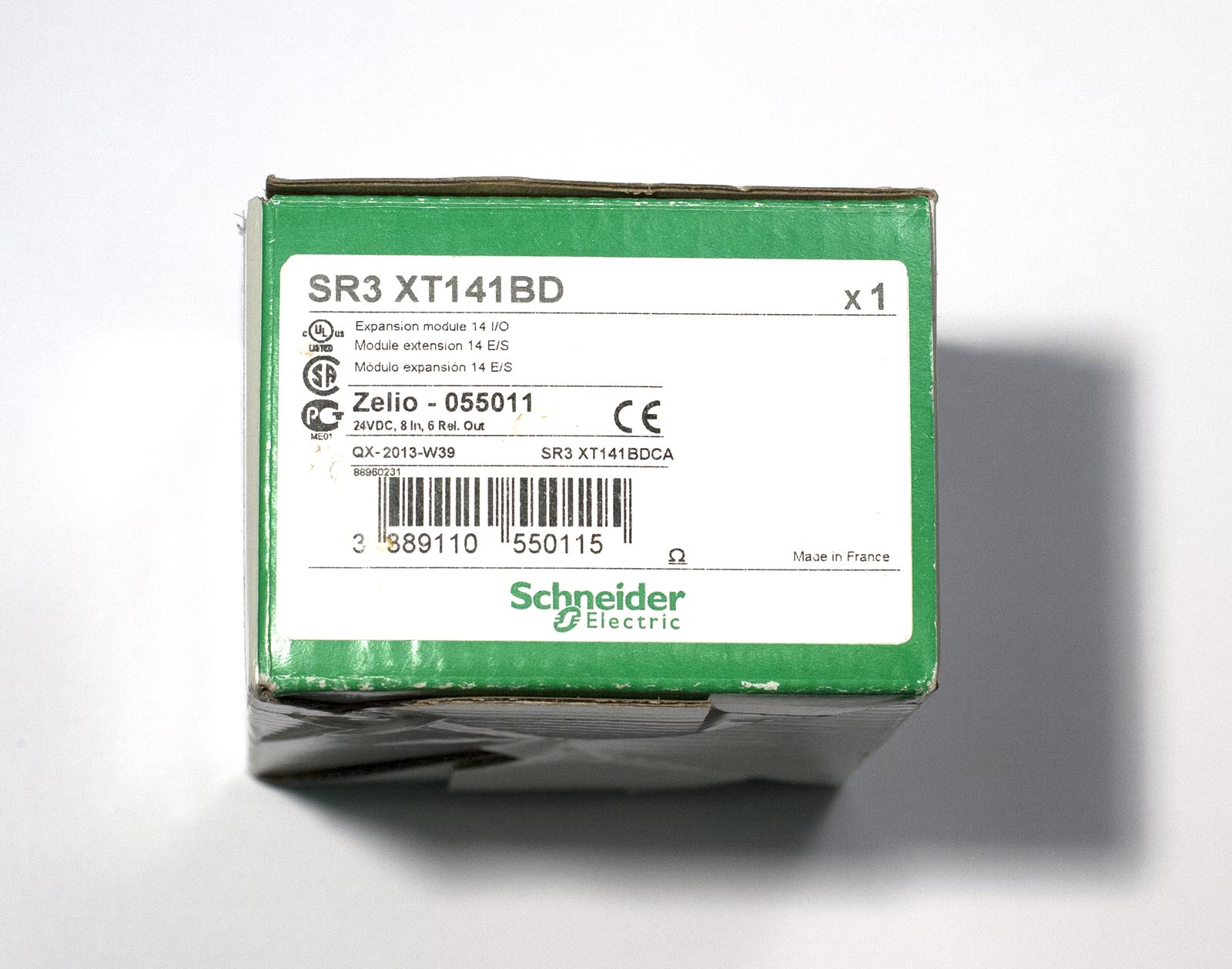

Schneider Electric Zelio SR3XT141BD 24VDC 8 Input 6 Relay Output module

Описание

Schneider Electric SR3XT141BD дискретный модуль расширения ввода/вывода (Discrete I/O Extension Module) из серии Zelio Logic для систем промышленной автоматизации на базе программируемых реле Zelio Logic SR2 и SR3. Устройство предназначено для увеличения количества входов и выходов базового модуля Zelio Logic при построении систем управления небольшими машинами, освещением, системами доступа, отопления и вентиляции.

Модуль выполнен в пластиковом корпусе для монтажа на DIN-рейку. Подключение внешних цепей осуществляется через винтовые зажимные клеммы. Модуль не требует отдельного питания — запитывается от базового устройства.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Модуль рассчитан на эксплуатацию в диапазоне температур от −20 до +55 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 (клеммы) и IP40 (передняя панель) предполагает установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную 35-мм DIN-рейку. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD).

Схема подключения:

Подключение внешних цепей осуществляется через винтовые зажимные клеммы на передней панели модуля. Для подключения используйте провод сечением 0.2…2.5 мм² (AWG 25…14). Момент затяжки винтов — 0.5 Н·м.

Рекомендации по подключению:

• Модуль питается от базового устройства Zelio Logic, отдельное питание не требуется.
• Для подключения используйте провод сечением согласно таблице выше.
• Силовые кабели прокладывайте отдельно от сигнальных линий.
• Выходные реле имеют механическую износостойкость 10 000 000 циклов и электрическую — до 500 000 циклов при нагрузке.
• При использовании индуктивных нагрузок на выходах предусмотрите защитные элементы.

Типовые применения:

Модуль SR3XT141BD используется в системах автоматизации на базе Zelio Logic для расширения количества входов и выходов:

• Управление небольшими машинами — контроль и управление компактным оборудованием.
• Управление освещением — автоматизация систем освещения.
• Контроль доступа — управление системами доступа и блокировками.
• Системы отопления и вентиляции (HVAC) — управление нагревателями, вентиляторами и заслонками.
• Мониторинг и управление — сбор сигналов с датчиков и управление исполнительными механизмами.

Информация для заказа и связанные компоненты:

Связанные компоненты (заказываются отдельно):

Примечание: Модуль SR3XT141BD является дискретным модулем расширения и не может работать самостоятельно — для работы требуется базовое устройство Zelio Logic SR2 или SR3.
