Главная » Siemens » S7-300 » Siemens 6ES7 316-2AG00-0AB0 CPU 316-2DP 128 КБ

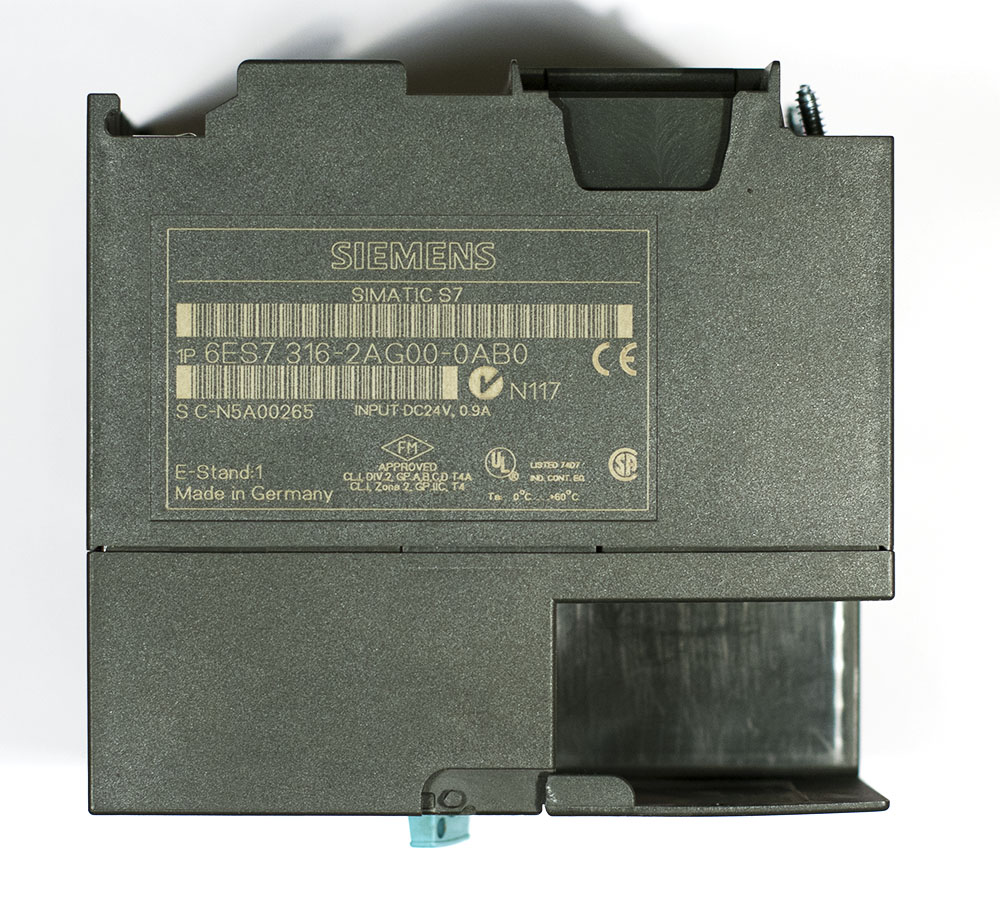

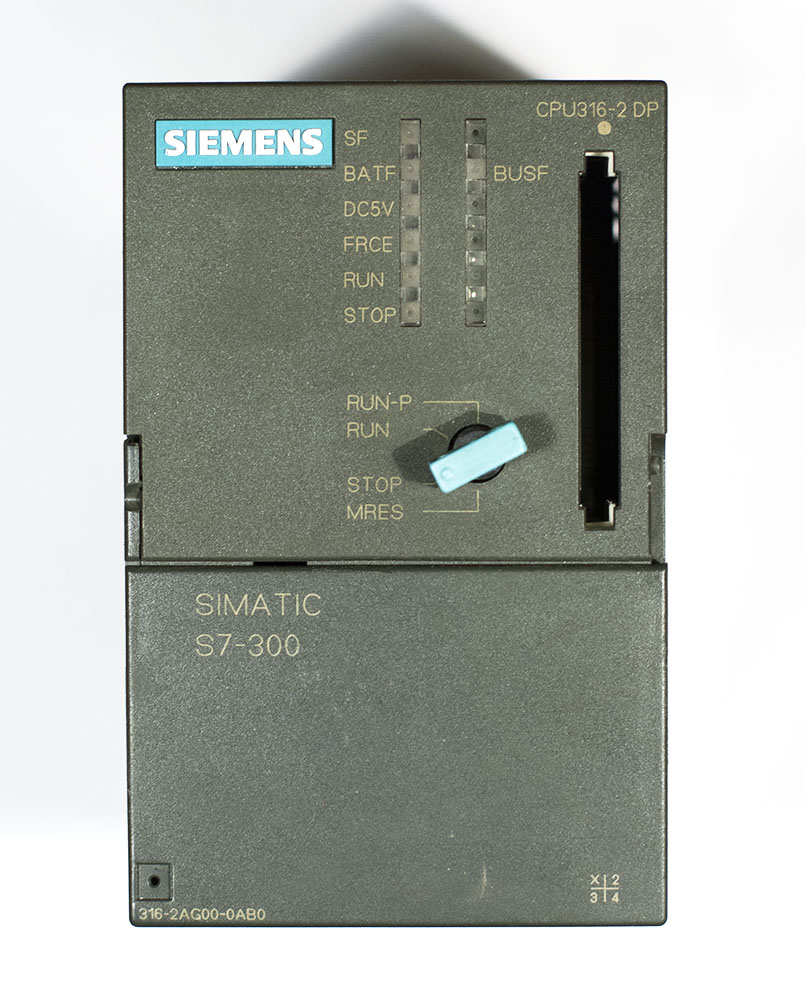

Siemens 6ES7 316-2AG00-0AB0 CPU 316-2DP 128 КБ

9 750 ₽

Центральный процессор S7-300 CPU 316-2DP с рабочей памятью 128 КБ, интерфейсами MPI и PROFIBUS DP (ведущее/ведомое). Питание 24 В DC.

Категория: Бренд:

Описание

Siemens 6ES7 316-2AG00-0AB0 — это центральный процессор из семейства SIMATIC S7-300, относящийся к серии CPU 316-2DP. Данная модель представляет собой контроллер среднего уровня с рабочей памятью 128 КБ и предназначена для выполнения задач среднего объема в промышленной автоматизации. Процессор имеет встроенный источник питания 24 В DC.

Ключевой особенностью CPU 316-2DP является наличие двух встроенных интерфейсов: MPI (Multi Point Interface) для программирования и связи с другими устройствами, а также PROFIBUS DP, который может работать как в режиме ведущего (Master), так и в режиме ведомого (Slave) устройства. Это позволяет эффективно управлять распределенными системами ввода-вывода (например, ET 200M).

Процессор требует использования микрокарты памяти Flash-EPROM (опционально) для расширения загрузочной памяти и хранения пользовательской программы. Устройство предназначено для установки в стандартные шасси S7-300 и имеет степень защиты IP20.

Ключевые особенности и преимущества

  • рабочая память 128 КБ: процессор оснащен встроенной рабочей памятью объемом 128 КБ (разделенной между программой и данными), что достаточно для выполнения программ среднего объема.

  • два коммуникационных интерфейса: CPU 316-2DP оснащен двумя интерфейсами RS-485:

    • интерфейс MPI (Multi Point Interface): служит для программирования, отладки и организации сети между несколькими контроллерами, панелями оператора и компьютерами.

    • интерфейс PROFIBUS DP (второй интерфейс): может быть сконфигурирован как ведущее устройство (DP-Master) для подключения распределенной периферии (до 32 ведомых устройств) или как интеллектуальное ведомое устройство (DP-Slave).

  • надежность и долговечность: CPU 316-2DP предназначен для работы в жестких промышленных условиях и сохраняет работоспособность при температурах от -25 до +60 °C. Наличие встроенной батареи обеспечивает буферизацию всех компонентов памяти (маркеры, счетчики, таймеры, данные) при отключении питания.

  • простота интеграции и масштабируемость: процессор полностью совместим с модулями расширения S7-300, что позволяет гибко наращивать систему по мере роста требований. Программирование выполняется в среде STEP 7.

  • возможность расширения загрузочной памяти: поддерживаются микрокарты памяти Flash-EPROM (максимальный объем 4 МБ) для хранения пользовательской программы и системных данных, что позволяет увеличить объем загрузочной памяти.

Технические характеристики

Параметр Значение
каталожный номер (MLFB) 6ES7 316-2AG00-0AB0
тип устройства центральный процессор SIMATIC S7-300
обозначение CPU 316-2DP
рабочая память (интегрированная) 128 КБ (для программы и данных, не расширяемая)
загрузочная память интегрированная RAM 192 КБ, опционально Flash-EPROM до 4 МБ
время выполнения битовых операций (тип.) 0.3 мкс
время выполнения битовых операций (макс.) 0.6 мкс
время выполнения операций со словами (тип.) 1 мкс
время выполнения целочисленной арифметики (тип.) 2 мкс
время выполнения арифметики с плавающей точкой (тип.) 50 мкс
интерфейс 1 (X1) MPI (RS-485)
интерфейс 2 (X2) PROFIBUS DP (RS-485), ведущий/ведомый
напряжение питания 24 В DC
диапазон напряжения питания 20.4…28.8 В DC
потребляемый ток (номинальный) 1000 мА
пусковой ток (макс.) 8 А
рассеиваемая мощность (макс.) 8 Вт
количество функциональных блоков (FB/FC) 256 (макс. размер 16 КБ)
количество блоков данных (DB) 511 (макс. размер 16 КБ)
S7-таймеры / счетчики 128 / 64
размер ретаинтивной памяти 4 КБ
батарейное резервирование да (все компоненты)
степень защиты IP20
монтаж в шасси S7-300 (1 слот)
габаритные размеры (Ш x В x Г) 40 x 125 x 130 мм
вес нетто приблизительно 0.531 кг
рабочая температура -25…+60 °C
температура хранения -40…+70 °C
относительная влажность 5…95 % (без конденсации)
сертификаты CE, UL, CSA
статус запасная часть (spare part), без замены

Применение

Центральный процессор Siemens 6ES7 316-2AG00-0AB0 находит широкое применение в различных отраслях промышленности для автоматизации средних технологических процессов:

  • автоматизация производственных линий: управление конвейерными системами, сборочными участками, испытательными стендами.

  • промышленная автоматизация среднего уровня: управление упаковочными линиями, обрабатывающими станками, текстильными машинами.

  • системы управления технологическими процессами: мониторинг и управление насосными станциями, компрессорами, вентиляционными установками.

  • распределенные системы (PROFIBUS DP): интеграция удаленных узлов ввода-вывода (ET 200M, ET 200S) и частотных преобразователей.

  • модернизация и ремонт существующих систем S7-300: замена вышедших из строя процессоров в оборудовании, работающем на базе SIMATIC S7-300.
