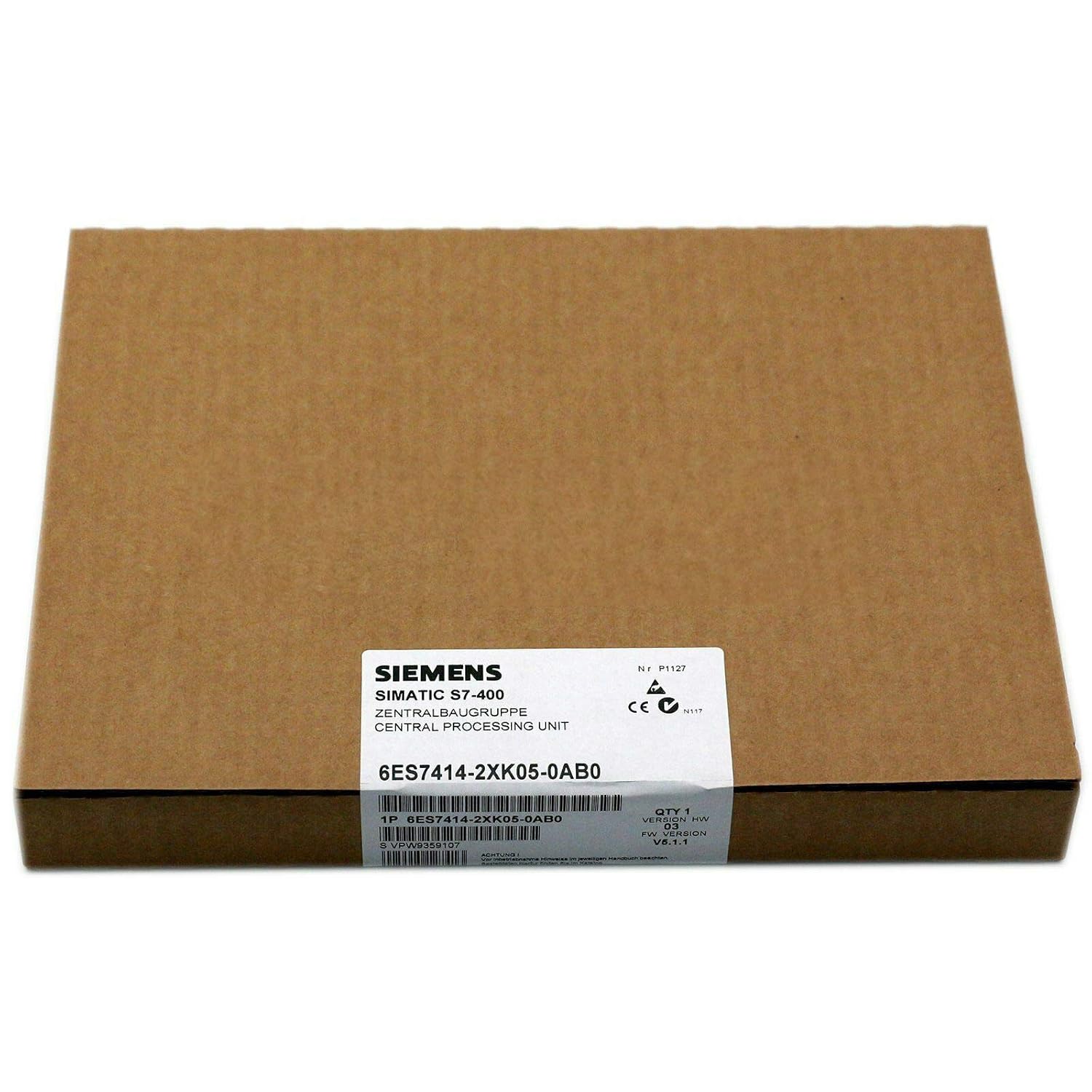

Siemens 6ES7414-2XK05-0AB0 SIMATIC S7-400 CPU 414-2

Цена по запросу

Процессор CPU 414-2: рабочая память 1 МБ (0.5 МБ код / 0.5 МБ данные), 2 интерфейса PROFIBUS (MPI/DP 12 Мбит/с + DP).

Категория: Центральные процессоры Бренд: S7-400, Siemens

Описание

6ES7414-2XK05-0AB0 центральный процессор CPU 414-2 из семейства SIMATIC S7-400, предназначенный для построения систем автоматизации средней и высокой степени сложности. Устройство обладает модульной конструкцией с естественным охлаждением, гибкими возможностями расширения и развитыми коммуникационными функциями, что делает его востребованным в машиностроении, автомобильной промышленности, технологических установках, текстильной и упаковочной отраслях.

Процессор оснащён рабочей памятью объёмом 1 МБ, которая поровну разделена между кодом программы (0.5 МБ) и данными (0.5 МБ). Для связи предусмотрены два интерфейса: комбинированный MPI/DP со скоростью передачи до 12 Мбит/с и выделенный PROFIBUS DP. Поддерживается пошаговая синхронизация (Step Synchronization) при использовании PROFIBUS с соответствующими программными пакетами.

Питание процессора осуществляется от шины S7-400: потребляемый ток от линии 5 В DC составляет 0.9 А (тип.) / 1.1 А (макс.), от линии 24 В DC — до 300 мА (150 мА на каждый DP-интерфейс). Типовая рассеиваемая мощность — 4.5 Вт. Аппаратное состояние (hardware functional status) — 03, версия встроенного ПО (firmware) — V5.3.

Для программирования и конфигурирования требуется STEP 7 версии не ниже V5.3 SP2 с обновлённым аппаратным обеспечением (HSP).

Основные технические характеристики:

Параметр	Значение
Производитель / Серия	Siemens / SIMATIC S7-400
Артикул (Part Number)	6ES7414-2XK05-0AB0
Тип устройства	Центральный процессор (CPU 414-2)
Аппаратное состояние	03
Версия прошивки	V5.3
Рабочая память (встроенная)	1 МБ (0.5 МБ код / 0.5 МБ данные), без возможности расширения
Загрузочная память (FLASH, макс.)	до 64 МБ (с картой памяти)
Загрузочная память (RAM, макс.)	до 64 МБ (с картой памяти)
Встроенная RAM	512 КБ
Интерфейс 1	MPI/DP, до 12 Мбит/с
Интерфейс 2	PROFIBUS DP
Шаговая синхронизация	Да, только на PROFIBUS
Битовые операции	45 нс
Операции со словом	45 нс
Операции с фиксированной точкой	45 нс
Операции с плавающей точкой	135 нс
Питание (5 В DC, тип. / макс.)	0.9 А / 1.1 А (от шины)
Питание (24 В DC, макс.)	300 мА (150 мА на каждый DP-интерфейс)
Питание (5 В DC на интерфейс, макс.)	90 мА
Рассеиваемая мощность (тип.)	4.5 Вт
Буферизация	Да (с батареей — все данные; без батареи — нет)
Ток буферизации (тип. / макс.)	125 мкА (40 °C) / 550 мкА
Внешнее напряжение буферизации	5…15 В DC
Конфигурирование в RUN (CiR)	Да; базовое время синхронизации 100 мс; 15 мкс на байт ввода/вывода
Программное обеспечение	STEP 7 V5.3 SP2 и выше (с HSP)
Степень защиты	IP20
Диапазон рабочих температур	0…+60 °C
Габаритные размеры (Ш x В x Г)	135 x 110 x 90 мм
Масса (нетто)	0.3 кг
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Процессор предназначен для эксплуатации в диапазоне температур от 0 °C до +60 °C при относительной влажности до 95% без конденсации. Степень защиты корпуса IP20 предполагает обязательную установку в закрытый распределительный шкаф. Монтаж осуществляется в стандартную стойку S7-400 (UR1 или UR2) с подключением к внутренней шине через разъем на задней панели. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD) и обеспечивать достаточную вентиляцию внутри шкафа.

Схема подключения:

Подключение внешних устройств и сети осуществляется через интерфейсы, расположенные на передней панели модуля.

Интерфейс MPI/DP (X1): 9-контактный разъем SUB-D (розетка). Используется для подключения программатора, панели оператора или организации сети PROFIBUS-DP. Максимальная скорость передачи — 12 Мбит/с.
Интерфейс PROFIBUS DP (X2): Второй 9-контактный разъем SUB-D (розетка) для организации выделенной сети PROFIBUS-DP с распределенной периферией или другими master/slave-устройствами. Каждый интерфейс потребляет до 150 мА от линии 24 В.
Питание: Напряжение 5 В DC и 24 В DC подается на модуль через внутреннюю шину стойки S7-400 от блока питания. Внешний источник питания для CPU не требуется.
Буферизация: Для сохранения данных при отключении питания используется батарея, устанавливаемая в блок питания. Возможно подключение внешнего источника буферизации напряжением 5…15 В DC.

Органы управления и настройка:

На передней панели CPU расположены светодиодные индикаторы состояния (RUN, STOP, BUSF, FRCE, MAINT и другие), отображающие текущий режим работы, наличие ошибок и активность интерфейсов. Переключение режимов работы (RUN/STOP/MRES) осуществляется с помощью механического ключа. Программирование и конфигурирование выполняются в среде STEP 7 версии не ниже V5.3 SP2 с соответствующим пакетом аппаратной поддержки (HSP).

Типовые применения:

Центральный процессор CPU 414-2 применяется в составе систем автоматизации на базе SIMATIC S7-400 для решения задач среднего и высокого уровня сложности:

Машиностроение: управление станками, обрабатывающими центрами и автоматизированными производственными линиями.
Автомобильная промышленность: автоматизация сборочных конвейеров и технологических установок.
Технологические установки: управление непрерывными производственными циклами (химическая, нефтехимическая, фармацевтическая промышленность).
Складское хозяйство: системы управления запасами и логистические комплексы.
Текстильная промышленность: автоматизация ткацких и прядильных машин.
Упаковочные машины и линии: управление циклограммой, дозирование, маркировка.
Системы повышенной надежности: применение в системах с высокими затратами на перезапуск производства в случае отказа контроллера, в системах без постоянного контроля со стороны обслуживающего персонала.

Информация для заказа и связанные компоненты

Артикул: 6ES7414-2XK05-0AB0 (запасная часть).
Предыдущая модель: 6ES7414-2XG03-0AB0 (заменяется на данную модель без изменения аппаратной конфигурации).
Блоки питания: Siemens SITOP или встроенные блоки питания S7-400 (серия 6ES7407).
Монтажные стойки: UR1 (6ES7401-1TA01-0AA0), UR2 (6ES7401-1JA01-0AA0).
Карты памяти: FLASH Memory Card или RAM Memory Card, до 64 МБ.
Батарея буферизации: для сохранения данных при отключении питания.
Программное обеспечение: STEP 7 V5.3 SP2 и выше с пакетом HSP.

Детали

Состояние	Новый

FAQs

Раздел часто задаваемых вопросов по центральному процессору CPU 414‑2 (6ES7414‑2XK05‑0AB0)

Можно ли программировать этот процессор в TIA Portal?

Да, процессор поддерживается начиная с TIA Portal V13 SP1. Для конфигурирования и программирования потребуется установить соответствующий HSP (Hardware Support Package). Проект из классического STEP 7 можно мигрировать, однако старые модули расширения могут потребовать обновления GSD‑файлов. Для работы с функциями безопасности (если используются) необходима лицензия S7 Distributed Safety.

Как выполнить полный сброс процессора (Memory Reset)?

Поверните ключ‑переключатель в положение MRES и удерживайте около 3 секунд, пока светодиод STOP не начнёт медленно мигать. Затем быстро переключите ключ в RUN и снова в MRES. Процессор полностью очистит рабочую память и загрузит программу с FLASH‑карты (если она вставлена). Все текущие значения таймеров, счётчиков и меркеров будут потеряны. Если используется RAM‑карта, её содержимое также может быть очищено.

Как заменить батарею резервного питания и что она сохраняет?

Батарея (обычно литиевая CR17450 или аналогичная) устанавливается в отсек на передней панели или в блоке питания. Она питает часы реального времени и оперативную память RAM‑карты. Если батарея разряжена, после отключения питания будут потеряны текущие данные, а при использовании RAM‑карты — и программа. Замену необходимо проводить при включённом питании CPU, чтобы сохранить данные. Если используется только FLASH‑карта, программа не пропадёт, но часы сбросятся.

Какие карты памяти поддерживаются и можно ли использовать современные FLASH‑карты большого объёма?

CPU официально поддерживает карты памяти формата S7‑400 (длинный форм‑фактор): FLASH (до 64 МБ) и RAM (до 64 МБ). Использование карт объёмом более 64 МБ не гарантирует работу — процессор может не распознать карту. Рекомендуется применять только оригинальные карты Siemens. Форматирование должно выполняться в CPU, а не на ПК.

Как интерпретировать мигание светодиодов BUSF, INTF и EXTF?

BUSF (красный) горит постоянно — ошибка шины PROFIBUS (обрыв, нет терминатора). Мигает — одно или несколько ведомых устройств не отвечают.
INTF (красный) — внутренняя ошибка CPU (сбой памяти, ошибка программы). Требуется считать диагностический буфер.
EXTF (красный) — внешняя ошибка (отказ модуля в стойке, пропадание питания расширения). Проверьте конфигурацию и состояние модулей. При появлении любого из этих индикаторов первым делом анализируйте диагностический буфер в STEP 7.

Как настроить интерфейс MPI/DP в качестве ведомого DP‑устройства (Slave)?

В аппаратной конфигурации STEP 7 для интерфейса «MPI/DP» выберите тип «PROFIBUS DP». Затем создайте подсеть и отметьте CPU как «DP slave». Назначьте адрес и сконфигурируйте области обмена данными (I/O mapping). После компиляции и загрузки процессор будет отвечать на запросы ведущего устройства. Этот интерфейс не может одновременно работать как мастер и как ведомый.

Что такое шаговая синхронизация (Step Synchronization) и как её активировать?

Функция используется для синхронизации выполнения пользовательской программы с циклом шины PROFIBUS. Активируется только при использовании протокола PROFIBUS и соответствующего программного обеспечения (например, STEP 7 с пакетом S7‑400 Step Synchronization). В свойствах DP‑интерфейса необходимо разрешить эту опцию и задать время задержки. Функция полезна для высокоточных приложений управления движением.

Как обновить встроенное программное обеспечение (firmware) процессора?

Скачайте файл прошивки (.upd) с портала Siemens. Подключитесь к CPU по MPI или PROFIBUS, в STEP 7 выберите «PLC → Update Firmware». Укажите файл и запустите процесс. Процессор должен находиться в состоянии STOP, питание не отключать. После успешного обновления версия FW изменится (текущая — V5.3). Убедитесь, что версия прошивки совместима с установленными модулями и ПО.

Чем этот CPU отличается от предшественника 6ES7414‑2XG03‑0AB0 и как выполнить замену?

Основное отличие — обновлённая аппаратная база и версия прошивки. При замене в проекте достаточно заменить тип CPU в аппаратной конфигурации на новый, перекомпилировать и загрузить проект. Программа пользователя не требует изменений. Физически оба процессора имеют одинаковый форм‑фактор и разъёмы, поэтому замену можно выполнить без изменения монтажной стойки.

Какие блоки питания и стойки совместимы с этим процессором?

Подходят все стандартные стойки S7‑400: UR1, UR2, CR2 и другие. Блоки питания — любые серии PS 405 или PS 407, обеспечивающие необходимые токи по шинам 5 В и 24 В. При расчёте нагрузки учитывайте, что CPU потребляет до 1.1 А по линии 5 В и до 300 мА по 24 В (плюс по 150 мА на каждый активный DP‑интерфейс).

Как организовать связь по Ethernet, если у процессора нет встроенного порта?

Для подключения к Industrial Ethernet необходимо установить в ту же стойку коммуникационный процессор CP 443‑1. Он обеспечит S7‑коммуникацию, PG/OP‑доступ и веб‑диагностику. После установки CP в аппаратную конфигурацию и загрузки проекта процессор сможет обмениваться данными по TCP/IP.

Как правильно хранить и транспортировать CPU?

Храните процессор в антистатической упаковке при температуре от -40 до +70 °C. Избегайте мест с повышенной влажностью и конденсатом. Перед транспортировкой извлеките батарею и карту памяти. После длительного хранения перед включением проверьте состояние контактов и при необходимости обновите прошивку до последней стабильной версии.

Что делать, если процессор переходит в STOP с ошибкой без видимых причин?

Прочитайте диагностический буфер через STEP 7. Частые причины: ошибка доступа к периферии (неисправный модуль), превышение времени цикла, конфликт адресов, несовместимость конфигурации. После устранения причины выполните тёплый рестарт. Если ошибка повторяется, возможно, повреждена пользовательская программа — загрузите её заново.

Поддерживает ли CPU работу в многопроцессорном режиме?

Да, до 4 процессоров могут работать параллельно в одной стойке UR1/UR2. Каждому CPU назначаются свои модули ввода‑вывода и области данных. Обмен между процессорами возможен через глобальные данные или специальные блоки. Конфигурация задаётся в HW Config.
